Рамка прикрепляется к глухому железному затемнителыному диску, имеющему прямоугольную или круглую прорезь против пластинок жалюзи, вставляется в фонарь и прикрывается снаружи прозрачным стеклом (фиг. 212). Наличие железного диска уменьшает распространение света, а наличие горизонтальных пластинок ограничивает рассеивание света вверх и вниз, давая в то же время вполне достаточную видимость с пути по прямому направлению.

Фиг. 211. Светомаскировка буферных сигнальных фонарей Фиг. 211. Светомаскировка буферных сигнальных фонарей

Фиг. 211. Светомаскировка буферных сигнальных фонарей

Для того чтобы такие жалюзи точно выполняли своё назначение и не нарушали светомаскировки, необходимо обеспечить строго горизонтальное расположение пластинок.

Пластинки жалюзи перед сборкой должны быть окрашены в чёрный матовый цвет. Применение жалюзи рассчитано на использование в буферных фонарях керосиновых ламп с фитилём в 10 линий. У фонарей с керосиновым освещением, имеющих небольшую силу света, прорезь для жалюзи делается в середине, против горелки лампы.

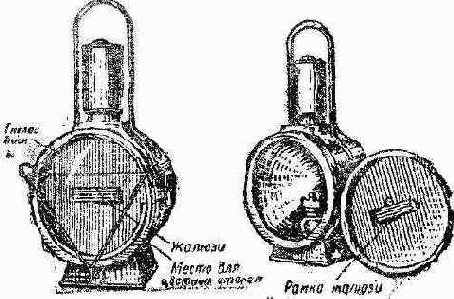

Фиг. 212. Установка светомаскировочных жалюзи

Фиг. 212. Установка светомаскировочных жалюзи

Такие же жалюзи можно применять и для электрического освещения, но при этом сила света должна быть понижена за счёт снижения числа оборотов турбины генератора.

Для маскировки буферных фар с электрическим освещением наиболее целесообразно применять затемнитель, состоящий из железного диска с прорезью, внутрь которой поставлено жалюзи. Прорезь покрыта матовым стеклом (фиг. 213).

Для уменьшения распространения света у электрических фар прорезь делается несколько выше середины диска, чтобы она не совпадала с находящейся внутри лампочкой.

Действие светомаскировочных приспособлений после постановки на место жалюзи или затемнителей должно проверяться практическим путём. Необходимо проверить, с одной стороны, достаточна ли видимость сигнала, и, с другой, — не рассеивается ли свет по сторонам. Как правило, замаскированный буферный фонарь должен
