д) аккуратно при помощи отвертки поочерёдно закладывают набивочные кольца и также поочерёдно уплотняют через нажимное кольцо наружным фланцем;
е) ставят на место нажимное кольцо, опорное кольцо и фланец корпуса шарового соединения;
ж) нажимными винтами регулируют нажатие кольца на набивку, после чего винты закрепляются гайками.
33. Смена фильтров тендерного бака
Фильтры с новой или освежённой набивкой устанавливаются на место лишь после промывки бака горячей водой. После промывки стенки бака должны быть чистыми и не иметь налётов масла.
Фильтр набивается чистой сюзальской пряжей, люфой, рогожей или кугой из расчёта
расхода 3,5 кг на каждую рамку, а на паровозах серии ФД с во-доподогревом—2,5 кг.
Набивка должна быть равномерно разложена по всему ящику фильтра. Скученное расположение набивки не допускается.

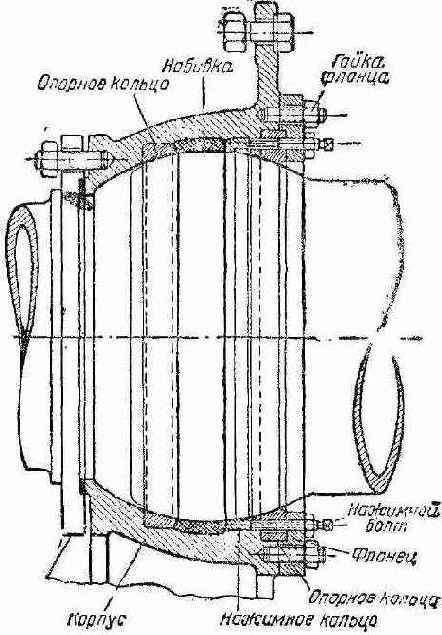

Фиг. 161. Шаровое соединение
Ставя фильтр в бак тендера, надо следить за тем, чтобы внутри бака рамка дошла до упора, а между наружными гранями рамки и прокладкой крышки был обеспечен зазор не менее 5 мм. Этот зазор необходим ввиду удлинения рамки от нагревания (фиг. 162).
Крышки фильтров ставят на прокладках из клингерита, паронита или плотного картона, причём независимо от материала прокладки покрываются слоем графита с маслом.
Затягивать гайки шпилек крышки надо равномерно, не допуская перекоса крышки.
34. Крепление обшивки котла и цилиндров
При осмотре паровоза надо обращать внимание на состояние обшивки котла и цилиндров. Обнаруженные недостатки надо тут же исправлять, не откладывая их до промывки. Наиболее удобно выполнять эту работу при обтирке паровоза.
