этом замок будет иметь лишь небольшую качку и не уйдёт внутрь головы автосцепки, то предохранитель от саморасцепа исправен; если же при указанной проверке замок уйдёт внутрь головы автосцепки, то такая автосцепка в эксплуатацию не допускается и подлежит замене или исправлению (фиг. 107);

в) действие расцепного привода, для чего повернуть рукоятку расцепного рычага и положить её на горизонтальную полку кронштейна; оставив рычаг в таком положении, проверить расположение замка, нижняя часть которого должна быть заподлицо с ударной стенкой зева автосцепки; в противном случае необходимо отрегулировать длину цепи при помощи регулировочного болта, находящегося в отверстии плеча расцепного рычага;

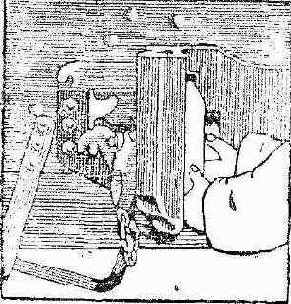

Фиг. 106. Проверка подвижности замка (замок поднят)

г) исправен ли механизм автосцепки и будет ли удерживаться замок в расцепленном положении, для чего следует повернуть от руки валик подъёмника до отказа, а затем другой рукой нажать на лапу замкодержателя так, чтобы она выступала вперёд примерно

на 20 мм, и, не отпуская её, валик освободить; если при этом замок не опустится в нижнее положение, а останется в верхнем, то это означает, что части механизма работают правильно. В противном случае неисправные части механизма должны быть заменены (фиг. 108);

Фиг. 107. Проверка предохранителя от саморасцепа (без шаблона)

Фиг. 108. Проверка удержания замка в положении расцепа (без шаблона)

д) свободное перемещение головы автосцепки из среднего положения в обе стороны;
