Комнатные и встроенные антенны.
Условия распространения радиоволн в помещении существенно отличаются от их распространения в свободном пространстве. Интерференционный характер элекромагнитного поля внутри помещений (за счет многократных отражений от предметов) выражен более резко. Проявляется это в уменьшении напряженности поля и изменении поляризации волн. Приемлемое расположение антенны для одного ТВ канала может не соответствовать ее расположению для приема другого канала. Качество приема на комнатные и встроенные антенны может меняться даже при хождении людей по комнате.
На величину принимаемого сигнала влияют экранирующие свойства материалов стен здания (в домах, построенных из железобетонных конструкций, затухание сигналов в 3-5 раз больше, чем в деревянных) Поэтому лучше располагать комнатные антенны вблизи от окон. В густо застроенных районах напряженность поля на нижних этажах в 10-20 раз (на верхних в 5-8 раз) меньше, чем на крыше здания.
В квартирах, где окна выходят в сторону, противоположную теле центру, напряженность поля настолько мала, что не позволяет вести удовлетворительный прием ТВ программ. Установка на окнах и балкона решеток и затеняющих металлических штор приводит к еще большему уменьшению телевизионного сигнала, а иногда и к невозможности просмотра ранее принимавшихся программ на комнатные антенны.
Качественный прием ТВ программ на комнатные антенны возможен при условии прямой видимости и расположении квартиры на верхних этажах здания (при многоэтажной застройке).
Если нет возможности установить наружную антенну, надо проверить работу вашего телевизора на комнатную антенну соседа, а затем принимать решение о ее приобретении.
Разновидностью комнатных антенн являются встроенные антенны, применяемые в переносных телевизорах. По конструкции это метровая (телескопическая) одноштыревая либо двухштыревая антенна. Для приема в диапазоне дециметровых волн используется рамочная антенна. Одноштыревые антенны подключают непосредственно на вход телевизора, двухштыревые и рамочные — через симметрирующий трансформатор. В рабочем положении антенна раздвигается и может быть установлена вертикально или наклонена. В зависимости от принимаемого телевизионного канала подбирают длину штырей телескопической антенны. Прием нс встроенные антенны возможен при достаточной мощности телевизионного сигнала.
В настоящее время в продаже имеются комнатные антенны различных видов, при покупке необходимо выбирать из них такие, которые по своим параметрам подходят для приема необходимых телевизионных каналов в данном районе. Принимаемые телевизионные каналы указывают в паспорте на антенну.
Согласно ГОСТу [3. 1] условное обозначение комнатных антенн начинается с букв:
AT — антенна телевизионная;
третья буква в обозначении указывает на способность антенны к перестройке П — перестраиваемая, Н — неперестраиваемая);
первая цифра — тип антенны;
вторая — номер разработки (модификации);
НАПРИМЕР:АТП - 6.1 — антенна телевизионная, перестраиваемая, 6-го типа, первой модификации;
АТН - 6.2 — антенна телевизионная, неперестраиваемоя, 6-го типа, второй модификации.
Для приема метровых волн комнатные антенны изготавливают по принципу полуволновых либо укороченных линейных вибраторов. Наиболее распространена телескопическая комнатная антенна метрового диапазона с шарнирным поворотным устройством (рис. 3. 3).
Рис. 3. 3. Телескопическая комнатная антенна:
а) штыревая, б) ленточная
Шарнирное устройство позволяет найти оптимальное положение, а телескопическая конструкция вибраторов — произвести настройку на принимаемый телевизионный канал. Для согласования вибраторов комнатных антенн с 75-омным кабелем применяют симметрирующий трансформатор.
В некоторых комнатных антеннах для уменьшения геометрической длины вибраторов и облегчения их настройки применяют укорачивающие индуктивности.
В дециметровом диапазоне волн геометрические размеры антенн значительно меньше чем в метровом, вследствие чего появилась возможность изготавливать и применять малогабаритные направленные эффективные антенны — «волновой канал», логопериодические и другие (рис. 3. 4).
В тех случаях когда прием на комнатную антенну неудовлетворителен, необходимо установить наружную ТВ-антенну, а если такой возможности нет (из-за конструкции здания, отсутствия балкона и др.), следует поставить комнатную телевизионную антенну с усилителем. Усилитель конструктивно встраивается в основание антенны. Ее целесообразно применять при приеме слабых сигналов и отсутствии помех (работа промышленных установок, электротранспорта и т. д.).
Рис. 3. 4. Внешний вид комнатных антенн:
а) для приема ДМВ каналов
б) для приема MB и ДМВ каналов
3.2.1. Комнатная антенна АТН - 7.3 «ОРБИТА-II-I» с усилителем
Для повышения усилительных свойств в комнатных антеннах применяют антенный усилитель. К таким антеннам относится антенна телевизионная комнатная широкополосная АТН-7.3 «ОРБИТА-II-I» с усилителем (рис. 3.5). Ее удобно подключать к телевизорам отечественного производства, имеющим раздельные выходы MB и ДМВ диапазонов.
Сигналы метрового диапазона волн принимает широкополосный плоский вибратор, а дециметрового — четырехэлементный волновой канал, конструктивно расположенный на стойке над широкополосным плоским вибратором. Усилитель, расположенный внутри корпуса антенны, используется для улучшения приема телевизионных каналов в дециметровом диапазоне волн.Принципиальная схема усилителя приведена на рис. 3.6.
Технические параметры:
Коэффициент усиления антенны, по отношению к полуволновому вибратору, дБ, не менее в MB диапазоне 48, 5... 100 МГц................................................................................. -2
в MB диапазоне 174... 230 МГц................................................................................. О
ДМВ диапазоне 470... 620 МГц.................................................................................. 15
Коэффициент бегущей волны (КБВ), (измеренный на конце кабеля снижения), не менее, в полосе частот:
48, 5... 100 МГц............................................................................................................. 0, 2
174... 230 МГц.............................................................................................................. 0, 4
470... 620 МГц.............................................................................................................. 0, 4
Коэффициент защитного действия (КЗД), дб, не более, в полосе частот
48, 5... 100 МГц............................................................................................................. О
174... 230 МГц.............................................................................................................. О
470... 620 МГц............................................................................................................. -8
Рис. 3. 5. Антенна телевизионная комнатная широкополосная ATH-7. 3 «ОРБИТА-II-I»
Сигнал, принятый антенной дециметрового диапазона, через емкость С1 поступает на базу транзистора VT1, выполненного по схеме с общим эмиттером. Усиленный сигнал с коллектора VT1 через С4, W2 поступает на вход второго усилительного каскада на транзисторе VT2. Формирование АЧХ осуществляется элементами C1W1, C4W2 на входе и выходе VT1. Обратная связь по току в усилительных каскадах определяется элементами C5R4C6, C8R8C9. Усиленный сигнал через емкость С10 подается на выходной разъем SX2 и далее по фидеру поступает на блок питания. Через емкость С1 производится разделение телевизионного сигнала и напряжения питания (+ 12 В). Регулируют напряжено питания подстроенным резистором R1. Полосковые линии W1... W4 выполнены методом печатного монтажа.
3. 2. 2. Комнатная антенна с регулируемым усилением К недостаткам комнатных антенн с усилителем следует отнести возможность появления резко выраженных повторных изображений (при неточной ориентировке), а также наложение на основное изображение сигнала другой более мощной программы. При близком расположении от телецентра, большое усиление антенны с усилителем приводит к срыву синхронизации и невозможности просмотра мощных телевизионных ка-

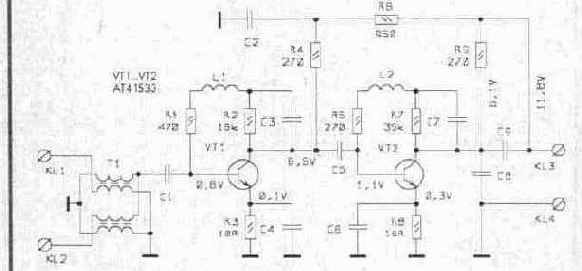

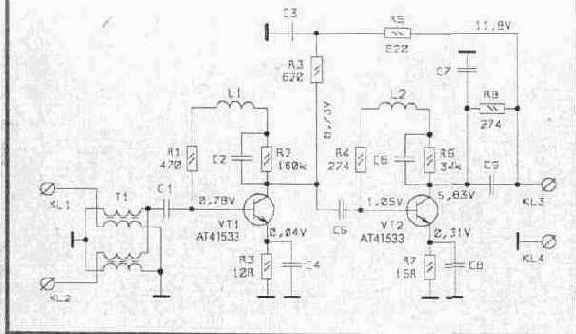

Рис.3.6. Принципиальная схема усилителя комнатной антенны АТН 7-3 "ОРБИТА-11-1»
налов. Поэтому при приеме различных ТВ каналов приходится каждый раз выбирать положение антенны в комнате. Перечисленных недостатков можно избежать, используя комнатную антенну с регулируемым усилением.
Рис. 3.7. Общий вид антенны с регулируемым усилением
Прием телевизионных каналов метрового диапазона волн происходит на одноштыревую либо двухштыревую (в зависимости от исполнения) телескопическую антенну, а дециметрового — на зигзагообразную антенну с параболическим рефлектором. Антенный усилитель и блок питания конструктивно расположены внутри корпуса подставки (рис. 3.7). Регулируемый усилитель функционирует следующим образом (рис.3.8). Через устройство сложения сигналов (ФНЧ L1C3L2 и ФВЧ C1C2L3C4) телевизионный сигнал подается на транзистор VT1. С помощью регулятора R18, расположенного на корпусе антенны, изменяется напряжение питания транзистора VT1, что приводит к изменению его коэффициента усиления.

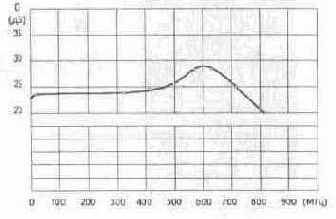

Формирование АЧХ усилителя определяют элементы C7R4L4C10, C13R10L5 и элементы обратной связи по току R3C8R6, R9C12R12. Контроль регулировки усиления осуществляется с помощью двух светодиодов — зеленого и красного свечения: при загорании зеленого подается минимальное напряжение, что соответствует минимальному усилению, при загорании красного светодиода — максимальное напряжение (максимум усиления). Недостатком данной антенны является малый размер телескопической антенны (одноштыревое исполнение) и как следствие этого — неудовлетворительный прием на 1-5 метровых каналах. Лучшими параметрами для приема ТВ каналов метрового диапазона обладают антенны с двухштыревой телескопической конструкцией.
Следует отметить, что применять рассмотренные выше конструкции антенн удобнее с телевизорами, имеющими объединенный вход для метрового и дециметрового диапазонов.
АКТИВНЫМИ АНТЕННАМИ обычно называют устройства, объединяющие собственно антенну и активные элементы усиления преобразования сигналов. Разделить активную антенну но пассивную и активную части невозможно, т. к. она выполняется в виде одного блока.
3. 2. 3. Активная антенна «DELTA»

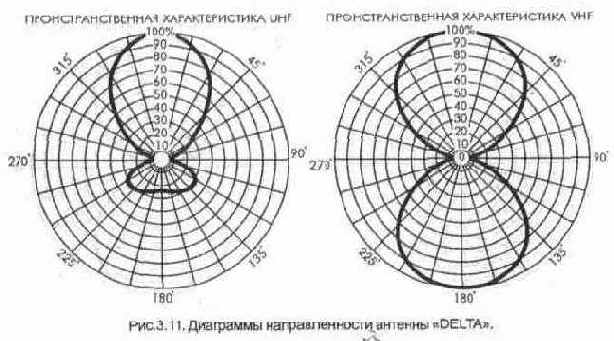

К разновидностям активных антенн относится антенна DELTA (рис. 3. 9). В комплекте антенны имеется подставка и мачтовое крепление, используемое для установки антенны вне помещений.
Рис. 3. 9. Внешний вид антенны «DELTA»
Технические параметры антенны «DELTA»:
Каналы приема.................................................. 1 -5................. 6-12................ 21 -68
Усиление, дБ..................................................... 8...................... 25..................... 28
Угол приема....................................................... 2х90°............... 2х90°................ 60°
КЗД, дБ............................................................. 0...................... 0....................... 16
Прием метрового диапазона волн осуществляется на петлевой вибратор, а дециметрового — на волновой Х-образный вибратор (рис 3. 10). Согласование с фильтрами сложения осуществляется трансформаторами Т1 и Т2. Через устройство сложения сигналов (ФНЧ L1C1L2 и ФВЧ C2L3C3) телевизионный сигнал подается на двухкаскадный усилитель.

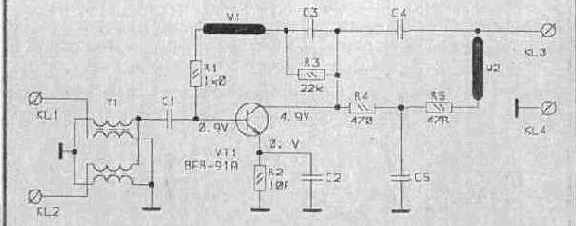

Коррекция АЧХ во втором каскаде осуществляется элементами R4R5C7 и C9R7. Питание усилителя (+ 12V) поступает по антенному кабелю с отдельного блока питания. При использовании антенны с телевизором, имеющим одно общее входное гнездо, сигнал подают непосредственно на антенный вход, используя блок питания ZS-12. Для работы с телевизорами, не имеющими общего входа, необходимо подключить к выходу антенны разветвитель телевизионного сигнала.
3. 2. 4. Активные широкополосные антенны «DEXTA»
Семейство антенн DEXTA имеет значительно меньшие геометрические размеры, чем пассивные антенны. Они имеют встроенный малошумящий усилитель телевизионных сигналов, соединенный непосредственно с активными вибраторами.
В комнатных вариантах антенн имеется подставка и отсутствует мачтовое крепление (рис. 3. 12, 3. 14).
Рис. 3. 12. Внешний вид антенн «DEXTA»
Технические параметры «DEXTA»
Каналы приема.................................................. 1 -5................. 6-12................ 21-68
Усиление, дБ..................................................... 8...................... 21..................... 25
Угол приема....................................................... 2х90°............... 2х90°................ 60°
КЗД, дБ............................................................. 0...................... 0....................... -16
Технические параметры «DEXTA SUPERNOWA»
Каналы приема.................................................. 1... 5................. 6... 12................ 21... 68
Усиление, дБ........ 1............................................ -30-8.............. -10-23............. 0-32
Угол приема....................................................... 2х90°............... 2х90°................ 60°
КЗД, дБ............................................................. 0...................... 0....................... -16

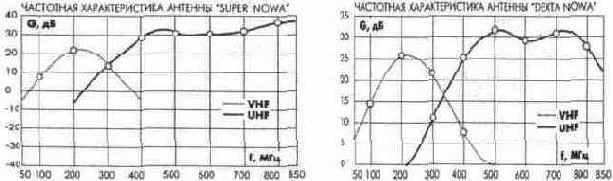

В версии антенны «Dexta Supernova» предусмотрена регулировка коэффициента усиления, что позволяет использовать ее в зонах с различным уровнем телевизионных сигналов.
Технические параметры «DEXTA NOWA»:
Каналы приема.................................................. 1... 5................. б... 12................ 21... 68
Усиление, дБ..................................................... 8...................... 27.................... 31
Угол приема....................................................... 2х90°............... 2х90°................ 60°
КЗД, дБ............................................................. 0...................... 0....................... -16
Прием телевизионных каналов метрового диапазона волн осуществляется на петлевой вибратор (рис. 3. 15). согласующее устройство которого выполнено на трансформаторе Т1. В дециметровом диапазоне волн прием осуществляется на волновые V - образные вибраторы. Согласование с фильтром сложения осуществляется трансформатором Т2, выполненным методом печатного монтажа. Через фильтр сложения (ФНЧ L3C1L4C3L5 и ФВЧ C2W1C4W2C5) телевизионный сигнал подается на двухкаскадный усилитель. Коррекция АЧХ в первом каскаде осуществляется элементами R1L6R4C7, а во втором - R5L7C9R6 и R8C11W3C10R7C8R3. Полосковые линии W1... W3 выполнены также методом печатного монтажа. Питание усилителя (+ 12V) поступает по антенному кабелю с отдельного блока питания (ZS-X2). При использовании антенны с телевизором, имеющим одно общее входное гнездо, сигнал подают непосредственно на антенный вход, используя блок питания ZS-X2. Для работы с телевизорами, не имеющими общего входа, необходимо подключить к выходу антенны разветвитель телевизионного сигнала. Если необходимо подать сигнал с одной антенны к двум телевизорам необходимо использовать блок питания ZS-X3. Модернизация антенны «DEXTA NOWA» за счет изменения конструкции вибратора метрового диапазона позволила получить устойчивый прием на 1-5 каналах. В антенне «DEXTA NOWA - R» также предусмотрена регулировка коэффициента усиления, что позволяет ее использовать в зонах с различным уровнем телевизионных сигналов.
Рис. 3. 14. Внешний вид антенны «DEXTA SUPERNOWA-R».
Технические параметры «DEXTA SUPERNOWA-R»:
Каналы приема.................................................. 1 -5................. 6-2.................. 21 -68
Усиление. дБ..................................................... -30... 20............ -10... 22............. О... 32
Угол приема....................................................... 2х90°............... 2х90°................ 60°
КЗД, дБ............................................................. 0...................... 0....................... -16

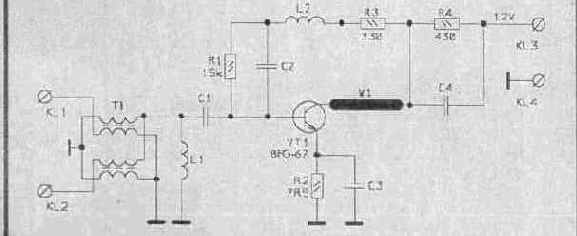

Рис. 3.15. Принципиальная схема антенны DEXTA NOWA
3. 2. 5. Активная широкополосная антенна «ALFA 7»
Дальнейшее совершенствование конструкции антенн «DEXTA» воплотилось в конструкции антенны ALFA 7 (рис. 3. 16). Введение рефлектора позволило значительно увеличить коэффициент направленного действия антенны. Регулировка коэффициента усиления в этой антенне позволяет использовать ее в зонах с различным уровнем телевизионных сигналов и зонах неуверенного приема.
Рис. 3. 16. Антенна ALFA 7

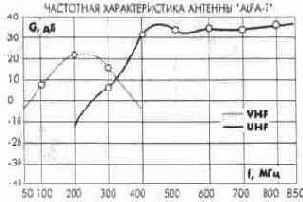

Технические параметры ALFA 7
Каналы приема.................................................. 1 -5................. 6-12................ 21 -69
Усиление, дБ..................................................... -30... 8.............. -10... 23............. 0... 35
Угол приема....................................................... 2х90°............... 2х90°................ 60°
КЗД. дБ............................................................. 0...................... 0....................... -16
3. 2. 6. Активная широкополосная антенна «Gamma PLUS»
Широкополосные активные антенны «Gamma PLUS» (рис. 3. 18) имеют встроенный малошумящий усилитель телевизионных сигналов, соединенный непосредственно с активными вибраторами. Предназначены для работы в условиях различных уровней сигналов и установки как внутри помещений, так и вне. Для этого в комплекте антенны имеется подставка и мачтовое крепление.
Рис. 3. 18. Антенна «Gamma PLUS».
Технические параметры антенны Gamma Plus:
Каналы приема.................................................. 1 -5................. 6-12................ 21 -60
Усиление, дБ..................................................... 5...................... 24... 26............ 33... 35
Угол приема....................................................... 2х90°............ 2х90°.............. 60°
КЗД. дБ............................................................. 0...................... 0....................... -16
Прием метрового и дециметрового диапазона волн осуществляется на петлевые вибраторы (Рис. 3. 19). Согласование вибраторов с фильтрами сложения осуществляется трансформаторами Т1 и Т2. Через устройство сложения сигналов (ФНЧ L1C1L2 и ФВЧ C2L3C3) телевизионный сигнал через емкость С4 подается на двухкаскадный усилитель, выполненный на малошумящих транзисторах VT1, VT2. АЧХ усилителя корректируют элементы R4R5C9 и C10R6. Питание на усилитель (+ 12V) поступает по антенному кабелю с отдельного блока питания.
Технические параметры антенны Gamma Plus 2L Каналы приема.................................................. 1... 5................. 6... 12................ 21... 60
Усиление, дБ..................................................... 12-16............... 20-22................ 33-35
Угол приема....................................................... 2х90°............. 2х90°.............. 60°
КЗД, дБ............................................................. 0...................... 0....................... -16
Рис. 3. 19. Принципиальная схема антенны «Gamma PLUS».
В версии антенны «Gamma Plus 2L» увеличен коэффициент усиле- ния на 1-5 телевизионных каналах за счет увеличения размерна петлевого вибратора MB диапазона. Технические параметры антенны Gamma Plus LUX (телескопическая):
Каналы приема.................................................. 1 -5................. 6-12................ 21 -60
Усиление, дБ..................................................... 12... 16............. 24... 26.............. 33... 35
Угол приема, град............................................. 2х90°............. 2х90.............. 60°
КЗД, дБ............................................................. возможность изменения угла приема -16 В версии антенны «Gamma Plus Lux» применен телескопический перестраеваемый диполь MB диапазона, что позволяет производить подстройку на принимаемый канал в метровом диапазоне волн, а также изменять угол приема (диаграмму направленности).
Наружные телевизионные антенны
Согласно ГОСТу [3. 1], условное обозначение отечественных антенн начинается с букв:
AT — антенна телевизионная;
ТРЕТЬЯ БУКВА указывает назначение антенны (К - коллективная,
И — индивидуальная);
ЧЕТВЕРТАЯ БУКВА указывает на исполнение (Г — для горизонтальной поляризации сигнала, Г/В — комбинированное исполнение, Г (В) — альтернативное исполнение);
ПЕРВАЯ ЦИФРА после букв обозначает тип антенны, который подразделяется в зависимости от числа принимаемых ТВ каналов или диапазонов частот (1 — одноканальные антенны, работающие в полосе частот одного ТВ канала, расположенного в l, lI или III диапазоне частот;
2 — многоканальные антенны, работающие в полосах частот двух или нескольких каналов; 3 — широкополосные антенны, работающие в I и II диапазоне частот; 4 — широкополосные антенны, работающие в III диапазоне частот; 5 — широкополосные антенны, работающие в IV и V диапазоне частот; 6 — широкополосные антенны, работающие в I-III диапазонах частот; 7 — широкополосные антенны, работающие во всех диапазонах).
ВТОРАЯ ЦИФРА обозначает категорию сложности условий приема (1 — наиболее легкая, 2 — средней степени сложности, 3 — наиболее сложная);
ТРЕТЬЯ ЦИФРА обозначает номер частотного канала, в полосе которого работает антенна;
ЧЕТВЕРТАЯ ЦИФРА указывает на порядковый номер разработки.
3. 3. 1. Антенны отечественного производства
Многие предприятия выпускают телевизионные антенны для индивидуального и коллективного пользования. Индивидуальные антенны устанавливают в доме и подключают к одному или нескольким телевизорам. Коллективные антенны используют для систем коллективного приема программ телевидения. Сигнал, принятый от одной или нескольких антенн, после распределения (при необходимости и усиления) используется большим числом абонентов.
Большое распространение получили телевизионные индивидуальные наружные антенны «ВОЛНОВОЙ КАНАЛ».
«СИГНАЛ-1 (2 - 5)» АТИГ (В) -1.1.1.15 - АТИГ (В) -1. 1. 5. 15
Антенны телевизионные приемные наружные для индивидуального пользования, предназначены для приема одного из телевизионных каналов, передаваемых с горизонтальной (вертикальной) поляризацией в зоне уверенного приема телевизионных сигналов.
Рис. 3. 20. Общий вид антенн АТИГ (В) 1. 1. 1. 15-1. 1. 5. 15
Технические параметры антенн АТИГ (В) 1. 1. 1. 15-1. 1. 5. 15
Каналы приема АТИГ(В) -1. 1. 1. 15..................................................................... 1
АТИГ(В) -1. 1. 2. 15..................................................................... 2
АТИГ(В) -1. 1. 3. 15..................................................................... 3
АТИГ(В) -1. 1. 4. 15..................................................................... 4
АТМГ(В) -1. 1. 5. 15..................................................................... 5
Коэффициент усиления, дБ, не менее.................................................................. 4
КЗД, дБ, не более......................................................8
КБВ, измеренный на конце кабеля снижения, не менее..................................... 0, 5
Таблица 3. 1. Габаритные размеры антенн АТИГ 1. 1. 1. 15-1. 1. 5. 15
«СИГНАЛ-6» АТИГ(В)-4.1. 6-12.15
Антенна телевизионная приемная наружная для индивидуального пользования предназначена для приема сигналов телевидения, передаваемых с горизонтальной (вертикальной) поляризацией в полосе частот 174-230 МГц (каналы с 6 по 12) в зоне уверенного приема.
Рис. 3. 21. Общий вид антенны «СИГНАЛ-6»
Технические параметры антенн «СИГНАЛ-6»
Каналы приема............................................................................................................ 6-12
Коэффициент усиления антенны по отношению к полуволновому вибратору,
дБ, не менее............................................................................................................... 6
КБВ, измеренный на конце кабеля снижения, не менее,......................................... 0, 6
Коэффициент защитного действия (КЗД), дБ, не более........................................... -9

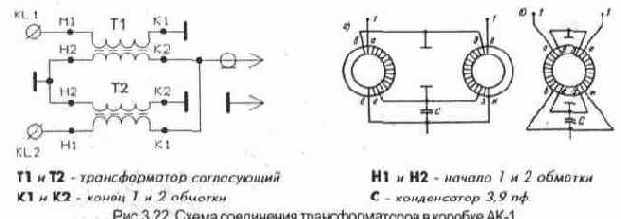

Для подключения коаксиального кабеля к симметричному петлевому вибратору рассмотренных выше антенн и согласования его применяют антенные коробки типа АК-1, либо АК-2, имеющие в своем составе фильтр сложения телевизионных каналов I-II и III метрового диапазона.

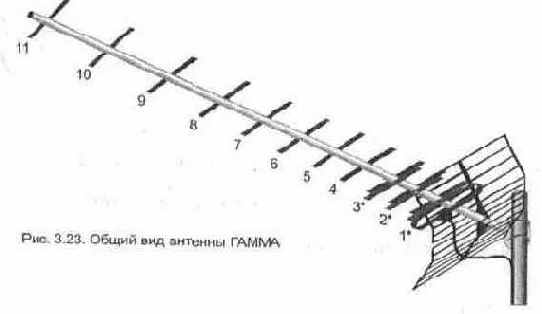

«ГАММА» АТИГ (В)-5.2.21-41.19
Антенна телевизионная приемная наружная для индивидуального пользования предназначена для приема сигналов телевидения, передаваемых с горизонтальной (вертикальной) поляризацией в полосе частот 470... 638 МГц (каналы с 21 по 41) в зоне уверенного приема (рис. 3. 23).
Технические параметры
Коэффициент усиления антенны по отношению к полуволновому вибратору, дБ, не менее:
470... 500МГЦ.............................................................................................................. 9
500... 540МГЦ.............................................................................................................. 10
540... 570 МГц.............................................................................................................. 11
570... 638МГЦ.............................................................................................................. 9, 5
Коэффициент бегущей волны (КБВ), измеренный на конце кабеля снижения, не менее,..................................................................................................................... 0, 6
Кабель снижения подключается к петлевому вибратору с помощью симметрирующего устройства, выполненного в виде эквивалента полуволновой кабельной петли (рис. 3. 24), размещенного в корпусе присоединителя кабельного ПАК-Д.
Таблица 3. 2. Размеры директоров антенны АТИГ(В) 5. 2 21-41. 19
«ВОЛНА 1» (ИТА-12 М) АТИГ(В) - 6.1.1-12.109.
Антенна телевизионная приемная наружная для индивидуального пользования предназначена для приема сигналов телевидения, передаваемых с горизонтальной (вертикальной) поляризацией в полосе частот 48 5-230 МГц (каналы с 1 по 12) в зоне уверенного приема. Эта же антенна может использоваться для приема сигналов радиовещания в УКВ диапазоне 66... 73 МГц или 88... 108 МГц.
Технические параметры антенн «ВОЛНА-1» (ИТА-12М)
Каналы приема............................................................................................................ 1-12
Коэффициент усиления по отношению к полуволновому вибратору,
дБ, не менее.............................................................................................................. 2
КБВ, измеренный на конце кабеля снижения не менее,.......................................... 0, 5... 0, 7
Коэффициент защитного действия (КЗД), дБ, не более........................................... - (10... 14)
При установке антенны данной конструкции следует обращать внимание на ее ориентацию. Некоторые телезрители ошибочно считают, что форма антенны в виде стрелы указывает направление на телецентр. Антенну следует ориентировать так, как показано на рис. 3. 25.
Рис. 3. 25. Общий вид антенны «ВОЛНА-1»
«ТАИ-12» (ТАИ-12М). Веерный вибратор.
Антенна телевизионная приемная наружная для индивидуального пользования предназначена для приема сигналов телевидения, передаваемых с горизонтальной (вертикальной) поляризацией в полосе частот 48, 5... 230 МГц (каналы с 1 по 12) в зоне уверенного приема. Эта же антенна может использоваться для приема сигналов радиовещания в УКВ диапазоне 66... 73 МГц или 88... 108 МГц. Необходимая диаграмма направленности в диапазоне 174... 230 МГц (6... 12 каналы) формируется благодаря расположению плеч вибратора под углом 120°. Угол раствора каждого веера плеча составляет 38°. Диаграмма направленности аналогична диаграмме полувол-
Рис. 3. 26. Общий вид антенны ТАИ-12 (ТАИ-12М)
нового вибратора (направленные свойства этой антенны в диапазоне частот 174... 230 МГц несколько лучше).
Технические параметры антенн ТАИ-12 (ТАИ-12 М)
Каналы приема............................................................................................................ 1-12
Коэффициент усиления по отношению к полуволновому вибратору, дБ, не менее в полосе частот 48, 5... 100 МГц.................................................................................. О
в полосе частот 178... 230 МГц................................................................................... 1, 5
КБВ, измеренный на конце кабеля снижения, не менее,......................................... 0, 4... 0, 7
Коэффициент защитного действия (КЗД), дБ, не более........................................... - (8... 10)
Входное сопротивление антенны, Ом........................................................................ 90
«ЛУЧ-1»
Технические параметры антенн «ЛУЧ-1»
Каналы приема............................................................................................................ 1-12
Коэффициент усиления антенны, по отношению к полуволновому вибратору,
дБ, не менее............................................................................................................... О
КБВ, измеренный на конце кабеля снижения, не менее,......................................... 0, 5
Рис. 3. 27. Общий вид антенны ЛУЧ-1
Антенна телевизионная приемная наружная для индивидуального пользования предназначена для приема сигналов телевидения, передаваемых с горизонтальной (вертикальной) поляризацией в полосе частот 48, 5... 230 МГц (каналы с 1 по 12) в зоне уверенного приема. Эта же антенна может использоваться для приема сигналов радиовещания в УКВ диапазоне 66... 73 МГц или 88.. 108 МГц.
При выборе наружной телевизионной антенны необходимо знать параметры антенны, по которым можно определить ее качественные показатели (разд. 3. 1) и особенности приема в месте установки антенны (разд. 2). Следует учитывать, что индивидуальные и коллективные антенны, описанные выше, рекомендуется применять в зонах прямой видимости, так
как они не обладают достаточным усилением для зон со сложными условиями приема. Для повышения коэффициента усиления приемной телевизионной антенны, имеющейся у вас в распоряжении, можно дополнить антенным усилителем, либо применить активную телевизионную антенну, имеющую в своем составе штатный (монтируемый в антенну) антенный усилитель.
3. 3. 2. Антенны зарубежных фирм
Многообразие видов и конструкций приемных телевизионных антенн зарубежного производства представлено на рынках стран СНГ. Наибольшую популярность получили широкополосные антенны с усилителем, напряжение питания на который подается по фидеру снижения. Хотя их и называют «активными» (при комплектации пластинчатым антенным усилителем, включенным непосредственно к зажимам антенны), однако согласно [3. 2] эти антенны разделяются на пассивные и активные элементы. Поэтому точнее называть их телевизионными антеннами с усилителем. К таким антеннам относится антенна с сеточным экраном. Антенна образована соединением двух ASP-4A либо четырех ASP-8A (CX-8A) активных волновых вибраторов, выполненых в виде двойного V-образного вибратора.
Технические параметры 2-х вибраторной антенны ASP-4A
Каналы приема.................................................. 6-12............... 21 -60
Усиление, дБ..................................................... 3, 5... 6.............. 7... 10, 5
КЗД, дБ............................................................. -16................... -25
Угол диаграммы направленности:
в горизонтальной плоскости............................. 46°
в вертикальной плоскости................................ 27°
Коэффициент усиления антенн с усилителем ASP-4WA и ASP-8WA (СХ-8А) составляет 20...48 дБ в зависимости от типа усилителя.
Входное сопротивление этих антенн 240...300 Ом, поэтому для согласования волнового сопротивления антенны и фидера снижения необходимо применять антенный согласователь SYM-01(300/7 5) (рис. 3.28.) либо SAI-V .
Технические параметры 4-х вибраторной антенн ASP-8A (СХ-8А)
Каналы приема.................................................. 6-12............... 21-60
Усиление, дБ..................................................... 6. 5... 9.............. 10... 13. 5
КЗД, дБ............................................................. -16................... -25
Угол диаграммы направленности:
в горизонтальной плоскости............................. 46°
в вертикальной плоскости................................ 27°
Технические данные на конкретную антенну фирмы-производители указывают в сопроводительной документации.
Рис 3. 28. Антенный согласователь SYM-01 (300/75)
Максимальное усиление антенны приходится на верхние частоты дециметрового диапазона, что обусловлено геометрическими размерами активных вибраторов и расстоянием между ними. В случае необходимости путем подбора усилителя с соответствующей характеристикой можно повысить усиление на определенном канале либо группе каналов, воспользовавшись рекомендациями из разд. 3. 4 этой главы.
Наряду с традиционными антеннами этого типа встречаются нетипичные конструкции, в которых для расширения полосы приема увеличен размер верхнего вибратора либо верхнего и нижнего (рис. 3. 29), однако при этом происходит рассогласование параметров антенны. При установке антенны следует обратить внимание на монтаж линии связи, соединяющей активные вибраторы.
Расстояние между осями этих проводников должно быть строго одинаково по всей длине линии (более подробно описано в шестой главе), что:
также влияет на согласование антенны.
Хорошими диапазонными свойствами обладает логопериодическая антенна (рис. 3. 30), имеющая более равномерное усиление по диапазону по сравнению с предыдущими антеннами.
Технические параметры логопериодической антенны «LOG ACTIV»
Каналы приема............................................................................................................ 1 -65
Усиление, дБ.......................................................................... 9... 12
КЗД, дБ....................................................................................................................... -25
КСВ.............................................................................................................................. 1, 8
Выходное сопротивление, Ом.................................................................................... 75
Коэффициент усиления антенны с усилителем «LOG ACTIV» составляет 26... 46 дБ в зависимости от типа усилителя.
На рынках стран СНГ широко представлены антенны «волновой канал». За рубежом эти антенны называют типа «Уда-Яги». При незначительных удалениях от телевизионного центра можно применять антенны этого типа с количеством элементов от трех до семи. Многоэлементные антенны «волновой канал» применяют при значительных удалениях от телевизионного центра, а также при сложных условиях приема, где применение индивидуальных антенн отечественного производства малоэффективно.
АНТЕННЫ ДЛЯ ПРИЕМА В ДИАПАЗОНЕ УКВ.
Антенны с одним элементом относятся к слабонаправленным антеннам и применяются для приема программ телевидения в зоне прямой видимости и УКВ вещания. Конструктивно это активный элемент антенны «волновой канал» - петлевой вибратор. Диаграмма направленности такой антенны в горизонтальной плоскости имеет вид восьмерки, а в вертикальной — круга. Так как такая антенна принимает сигнал как с переднего, так и с заднего направлений с одинаковой величиной (КЗД=0), то рядом с антенной не должны располагаться высокие сооружения и другие предметы, являющиеся источниками переотражения телевизионного сигнала. Поэтому применять такие антенны желательно для приема УКВ ЧМ вещания.
Рис. 3. 31. Одноэлементная антенна для приема УКВ «DIPOL 1/RZ»
Технические параметры 1-элементной антенны «DIPOL 1/RZ»
Частота приема, МГц.................................................................................................. 88... 108
Усиление, дБ............................................................................................................... 2
Угол диаграммы направленности:
в горизонтальной плоскости...................................................................................... 2х80°
в вертикальной плоскости................................................ 360°
КЗД, дБ....................................................................................................................... 0
Выходное сопротивление. Ом.................................................................................... 300
Для приближения диаграммы направленности в горизонтальной плоскости к круговой петлевой вибратор изгибают в форме круга (рис. 3. 32).

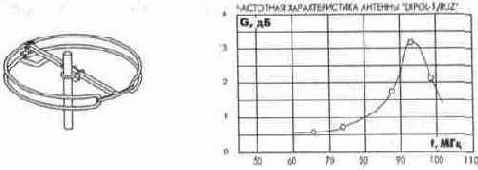

Рис. 3. 32. Одноэлементная антенна для приема УКВ «DIPOL 1/RUZ»
Технические параметры 1-элвмвнтной антенны «DIPOL 1/RUZ»
Частота приема, МГц.................................................................................................. 88... 108
Усиление, дБ.............................................................................................................. 2
Угол диаграммы направленности:
в горизонтальной плоскости....................................................................................... 2х 80°
в вертикальной плоскости.......................................................................................... 360°
КЗД. дБ.......................................................................................................................0
Выходное сопротивление, Ом.................................................................................... 300
Для поднятия уровня усиления в этих антеннах применяется пластинчатый усилитель.
АНТЕННЫ ДЛЯ ПРИЕМА В ДИАПАЗОНЕ МЕТРОВЫХ ВОЛН (ОВЧ).
Для приема телевизионных программ в этом диапазоне волн применяют антенны с числом элементов от двух до одиннадцати. С увеличением числа элементов возрастает коэффициент усиления, а также значительно увеличиваются геометрические размеры антенны в этом диапазоне волн. Антенны обладают хорошей направленностью и малым уровнем боковых и задних лепестков.

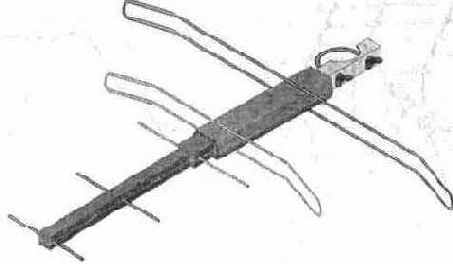

Внешний вид антенн для приема в диапазоне метровых волн приведен на рис. 3. 33.
Рис. 3. 33. Антенны DIP 4/6-12.
Технические параметры 4-элементной антенны «DIPOL 4/6-12»:
Каналы приема.............................................................................. 6-12
Усиление. дБ.................................................................................. 4.. 7
Угол диаграммы направленности:
в горизонтальной плоскости ..........................................................................49°
в вертикальной плоскости .....................................................................б0°
КСВ .............................................................................................................................. 1,4...2,1
КЗД, дБ ....................................................................................................................... 8
Выходное сопротивление, Ом .................................................................................. 300
Технические параметры 7-элементной антенны «DIPOL 7/6-12»:
Каналы приема................................................................................. б- 12
Усиление. дБ..................................................................... R я
Угол диаграммы направленности:
в горизонтальной плоскости................................................................................ 45°
в вертикальной плоскости.......................................................................... 58°
КСВ............................................................................................. 1, 3... 1, 97
КЗД, дБ...................................................................................................................... 12
Выходное сопротивление, Ом.................................................................................. 300
Технические параметры «-элементной антенны «DIPOL 11/6-12»:
Каналы приема.................................................................. 6-12
Усиление.дБ.........................................................................................7.. 9,2
Угол диаграммы направленности:
в горизонтальной плоскости .......................................................... 31°
в вертикальной плоскости ............................................................................... 48°
КСВ ......................................................................................................... 1, 48.. 1,76
КЗД, дБ ...........................................................................................................-13,5
Выходное сопротивление, Ом ....................................................................... 300
АНТЕННЫ ДЛЯ ПРИЕМА В ДИАПАЗОНЕ ДЕЦИМЕТРОВЫХ ВОЛН (УВЧ)
Для приема телевизионных программ в этом диапазоне волн применяют многоэлементные антенны с большим коэффициентом усиления. Такие антенны обладают острой направленностью и незначительным уровнем боковых и задних лепестков. Внешний вид антенн для приема в диапазоне дециметровых волн приведен на рис. 3. 34... 3. 36.
Технические параметры 11-элементной антенны «DIPOL 11/21-60»:
Каналы приема........................................................................................................... 21 -60
Усиление, дБ.............................................................................................................. 5, 5... 9
Угол диаграммы направленности:
в горизонтальной плоскости...................................................................................... 32°
в вертикальной плоскости......................................................................................... 49°
КСВ............................................................................................................................. 1. 48... 1. 81
КЗД. дБ...................................................................................................................... - (19... 26)
Выходное сопротивление. Ом................................................................................... 300
Технические параметры 19-элементной антенны «DIPOL 19/21-60»:
Каналы приема............................................................................................................ 21 -60
Усиление, дБ............................................................................................................... 11
Угол диаграммы направленности:
в горизонтальной плоскости ....................................................................................... 23°
в вертикальной плоскости ..................................................................................... 42°
КСВ.............................................................................................................................. 1.28..1.7
КЗД.дБ ....................................................................................................................... -(19...26)
Выходное сопротивление, Ом............................................................................... 300

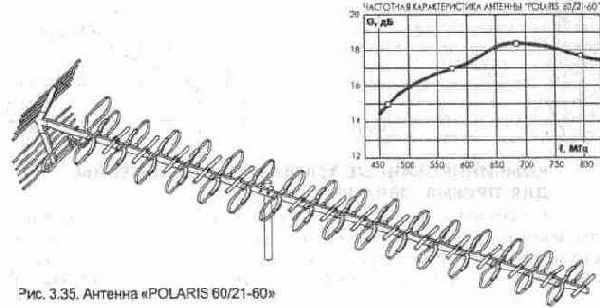

Внешний вид антенны POLARIS 60/21-60 приведен на рис. 3.35.
Технические параметры 60-элемвнтной антенны «POLARIS 60/21-60»
Каналы приема ............................................................................................................ 21 -60
Усиление, дБ .............................................................................................................. 16...18
КЗД.дБ ........................................................................................................................26
Выходное сопротивление, Ом.................................................................................... 75
Внешний вид антенны АХТ 87/21-60 приведен на рис. З.З6.
Технические параметры 87-элементной антенны «АХТ87/21-60»
Каналы приема ............................................................................................................ 21 -60
Усиление, дБ............................................................................................................... 13...17
КЗД.дБ .......................................................................................................................20
Выходное сопротивление. Ом.................................................................................... 300
Технические параметры 91-элементной антенны «АХТ 91/21-60»
Каналы приема ............................................................................................................ 21 -60
Усиление, дБ ............................................................................................................... 13...18
КЗД.дБ ........................................................................................................................20
Выходное сопротивление, Ом.................................................................................... 300
КОМБИНИРОВАННЫЕ ТЕЛЕВИЗИОННЫЕ АНТЕННЫ ДЛЯ ПРИЕМА ОВЧ/УВЧ.
Комбинированные антенны применяют для приема телевизионных программ в метровом и дециметровом диапазонах волн. Конструктивно они выполненны на общей горизонтальной стреле. Передняя антенна «волновой канал» — для приема каналов ДМВ, а задняя — для приема каналов MB.
В некоторых вариантах комбинированных антенн антенна метрового диапазона предназначена для приема волн вертикальной поляризации. Крепление таких антенн к мачте производится в центре тяжести стрелы, однако при этом рефлектор дециметровой антенны оказывает влияние на прием метровых волн. Применять комбинированные антенны желательно при незначительных удалениях от телевизионного центра и в зонах, где уровень сигнала метрового диапазона достаточно велик. Для поднятия усиления некоторые антенны укомплектованы усилителем, при этом в обозначении антенн добавлен индекс «W».
Внешний вид антенны «DIPOL 26/6-12/21-60», предназначенной для приема в диапазоне метровых и дециметровых волн приведен на рис. 3. 37.
РисЗ. 37. Антенна «DIPOL 26/6-12/21-60».
Технические параметры 26-элементной антенны «DIPOL 26/6-12/21-60» Каналы приема...................................................................................................... 6 -12/21 - 60
Усиление, дБ........................................................................................................ 12/26
КЗД, дБ................................................................................................................. - (6... 8/8... 12)
Выходное сопротивление, Ом.............................................................................. 75
Технические параметры 14-элементной антенны «POLARIS 14/6-12/21-60»
Каналы приема...................................................................................................... 6-12/21 -60
Усиление, дБ......................................................................................................... 2... 3/8... 11
КЗД, дБ................................................................................................................. 0/-10
Выходное сопротивление, Ом............................................................................ 75

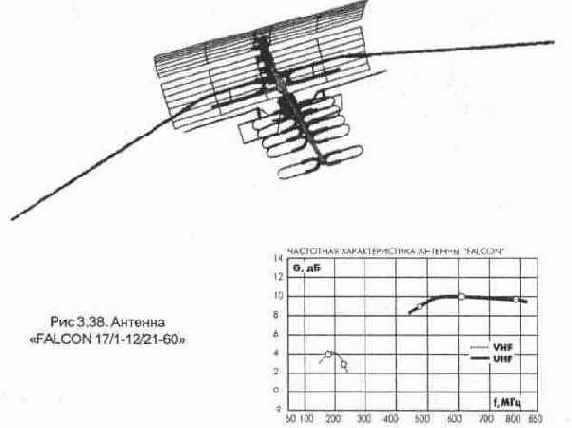

Внешний вид антенны «FALCON 17/1-12/21-60», предназначенной для приема в диапазоне метровых и дециметровых волн, приведен на рис. 3. 38.
Технические параметры 17-элвмвнтной антенны «FALCON 17/1-21/21-60»
Каналы приема...................................................................................................... 1... 12/21... 60
Усиление, дБ......................................................................................................... З... 5/8... 11
КЗД, дБ................................................................................................................. - (4/24)
Выходное сопротивление, Ом.............................................................................. 75

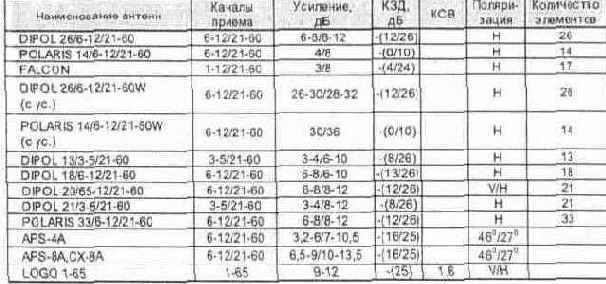

Наряду с индивидуальными антеннами для приема в метровом и дециметровом диапазоне волн применяются и профессиональные антенны для систем общего пользования или приема сигнала в особо сложных условиях. Эти антенны характеризуются усиленной механической конструкцией и повышенными техническими характеристиками. В названии таких антенн буквами и цифрами обозначают количество элементов и номера принимаемых каналов.
Например: ATV 5/7-8 — антенна телевизионная профессиональная, пятиэлементная, для приема 7-8 телевизионных каналов.

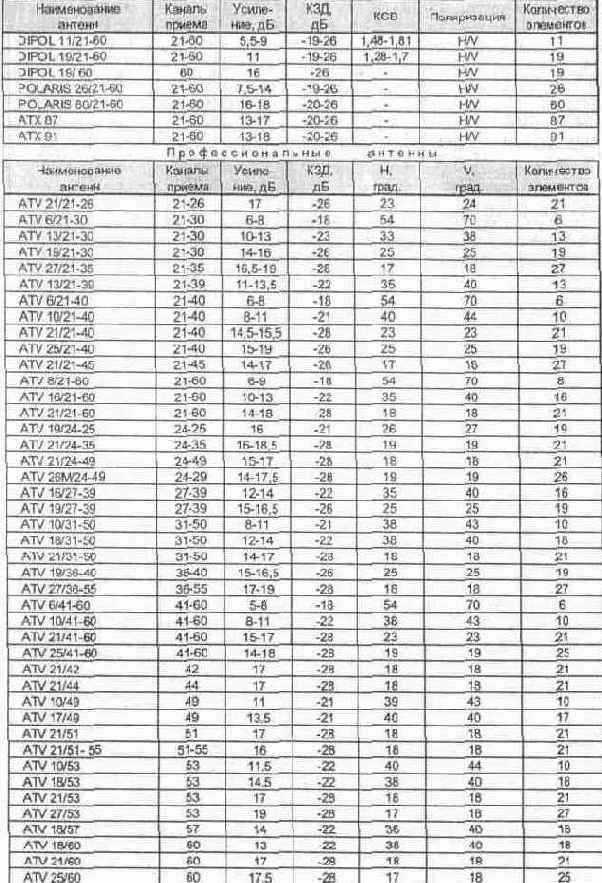

Более полно параметры зарубежных антенн приведены в приложении 5.
3. 3. 3. Антенна «TEVSAN 7750-A»
Комбинированная антенна «TEVSAN 7750-A» с регулируемым усилением предназначена для приема телевизионных сигналов в метровом и дециметровом диапазонах волн. В конструкции антенны предусмотрена установка усилителя в герметичном корпусе на центральной стреле. Дециметровая часть антенны - волновой канал, имеет пять пассивных элементов (директора) Х-образной формы для расширения полосы приема. Прием каналов метрового диапазона волн осуществляется петлевым вибратором изогнутой формы. Питание усилителя осуществляется по фидеру снижения
от блока питания, находящегося вблизи телевизора.
Рис. 3. 39. Внешний вид антенны «TEVSAN 7750-A» с усилителем и блоком питания
Усилитель имеет два канала усиления: канал метрового диапазона волн выполнен на транзисторе VT1, дециметрового — выполнен на транзисторах VT2, VT3 (рис. 3. 40). Все каскады усиления выполнены по схеме с общим эмиттером. Усиление антенного усилителя регулируется дистанционно с блока питания, путем изменения питающего напряжения. Индикация изменения напряжения источника питания осуществляется светодиодом НL1.
3.3.4. Антенна «NK-3202S» с усилителем
Эта антенна по конструктивному исполнению аналогична TEVSAN 7750-А. Отличие состоит в незначительном схемном решении усилителя
(рис.3.41)
Рис. 3. 40. Принципиальная схема усилителя антенны «TEVSAN 7750-А»
Рис. 3. 41. Принципиальная схема усилителя антенны «NK-3202S»
Параметры тв антенн
Антенна — устройство, которое излучает подведенную к нему высокочастотную энергию в виде электромагнитных волн в окружающее пространство (передающая антенна) или принимает высокочастотную энергию свободных колебаний (приемная антенна) и превращает ее в энергию электромагнитных колебаний, поступающую по фидеру на вход приемного устройства.
Передающая и приемная антенны обладают свойством взаимности, т. е. одна и та же антенна может излучать или принимать электромагнитные волны, причем в обоих режимах она имеет одинаковые свойства (параметры).
К передающим антеннам предъявляют дополнительные требования, связанные с большими подводимыми мощностями ВЧ энергии, поэтому конструктивно приемные антенны проще передающих.
Свойства взаимности широко используются для определения характеристик антенн, т. к. некоторые параметры проще определять в режиме передачи, чем в режиме приема. Каждая антенна имеет целый ряд определенных характеристик, необходимых для оценки ее качества.
К основным параметрам приемных телевизионных антенн относятся следующие:
РАБОЧИЙ ДИАПАЗОН ЧАСТОТ (полоса пропускания) - это интервал частот, в котором выдержаны все основные параметры приемной телевизионной антенны: согласование, коэффициент усиления, коэффициент защитного действия и др. За полосу пропускания принимается спектр частот (определяется принимаемыми телевизионными каналами), на границах которого мощность принятого сигнала уменьшается не более чем в два раза.
ДИАГРАММА НАПРАВЛЕННОСТИ приемной антенны характеризует зависимость ЭДС, наведенной в антенне электромагнитным полем, от ориентации ее в пространстве. Строится она в полярной (сферической) — рис. 3. 1 или в прямоугольной системах (рис. 3. 2) координат в двух характерных плоскостях (горизонтальной и вертикальной).
При повороте антенны в ту или другую сторону от нулевого направления на диаграмме откладываются величины, соответствующие отношению Е/Е max. Если возвести в квадрат относительные значения ЭДС, соответствующие различным направлениям прихода сигнала, то можно построить диаграмму направленности по мощности.
Лепесток, соответствующий максимальному сигналу или нулевому направлению, называют основным или главным, остальные — боковыми или задними (в зависимости от расположения по отношению к главному лепестку).
Рис. 3. 1. Диаграмма направленности антенны в полярной системе координат
Рис. 3. 2. Диаграмма направленности антенны в прямоугольной системе координат
Для удобства сравнения диаграмм направленности разных антенн их обычно нормируют, для чего максимальную величину ЭДС принимают за единицу.
Основным параметром диаграммы направленности является угол раствора (ширина) главного лепестка, в пределах которого ЭДС, наведенная в антенне электромагнитным полем, спадает до уровня 0, 707, или мощность, спадающая до уровня 0, 5 от максимальной. По ширине главного лепестка судят о направленных свойствах антенны. Чем эта ширина меньше, тем больше направленность антенны.
Форма диаграммы направленности зависит от типа и конструкции антенны. Диаграмма направленности полуволнового вибратора в горизонтальной плоскости, напоминает восьмерку, а в вертикальной — круг. Антенна «волновой канал» в своей диаграмме направленности имеет ярко выраженный главный лепесток, а с увеличением числа директоров в антенне главный и боковые лепестки сужаются, при этом улучшаются направленные свойства антенны.
КОЭФФИЦИЕНТ НАПРАВЛЕННОГО ДЕЙСТВИЯ (КНД)
характеризует направленные свойства антенн и представляет собой число, показывающее, во сколько раз мощность сигнала, принятая антенной, больше мощности, которую примет эталонная антенна (полуволновой вибратор). КНД (D) зависит от ширины диаграммы направленности антенны в горизонтальной и вертикальной плоскости. Приближенная формула имеет вид:
D= 41200* k^2/H* V, (3. 1)
где k — коэффициент, равный 1°;
Н — ширина диаграммы направленности в горизонтальной плоскости, град.;
V— ширина диаграммы направленности в вертикальной плоскости, град.
На практике часто требуется оценить КНД по отношению не к ненаправленной, а к дипольной антенне. В этом случае значение КНД, вычисленное по указанной формуле, должно быть уменьшено в 1, 64 раза. Для расчета КНД в децибелах берут 10 десятичных логарифмов значения КНД [D(дБ) = 10 Ig D] и для расчета по отношению к диполю уменьшают полученное значение на 2,15 дБ [З].
КНД связан с коэффициентом усиления по мощности Gp соотношением:
Gp = D *n, (3.2)
где: n — коэффициент полезного действия антенны.
На метровых и дециметровых волнах КПД для приемных антенн близок к единице — около 0,95 [3.3].
КОЭФФИЦИЕНТ УСИЛЕНИЯ АНТЕННЫ показывает, насколько уровень наводимого в ней сигнала превышает уровень сигнала на эталонной антенне. В качестве эталонной антенны принимают полуволновый вибратор или изотропную антеннну (полностью ненаправленная антенна, имеющая пространственную диаграмму направленности в виде сферы). Реально таких антенн нет, но она является удобным эталоном, с помощью которого можно сравнивать параметры существующих антенн. Коэффициент усиления полуволнового вибратора относительно изотропной антенны равен 2. 15 дБ (1. 28 раза по напряжению или 1. 64 раза по мощности). Следовательно, если возникнет необходимость пересчитать коэффициент усиления антенны по напряжению или по мощности относительно изотропной антенны, то необходимо разделить известную величину на 1. 28 или 1. 64, в результате чего получим коэффициент усиления относительно полуволнового вибратора. Если G антенны указан в децибелах относительно изотропной антенны то для пересчета его относительно полуволнового необходимо вычесть 2. 15 дБ.
Например, если относительно изотропной антенны G = 6, 5 дБ, то относительно полуволнового вибратора G = 6, 5 - 2, 15 = 4, 35 дБ.
При сравнении антенн следует обращать внимание на то, в чем выражен коэффициент усиления — по напряжению или по мощности:
Gp=Ра/Рэ=10lgРа/Рэ (дБ); (3.3) Gu = Uа/ Uэ = 20 Ig Uа / Uэ (дБ); (3.4)
где Pa — мощность, принятая антенной;
Ра — мощность, принятая эталонной антенной;
Ua — напряжение на антенне;
Uэ — напряжение на эталонной антенне.
Среднее значение коэффициента усиления антенны в рабочей полосе частот — это среднее арифметическое значение коэффициентов усиления в децибелах, измеренных на средних частотах каждого из каналов, входящих в рабочую полосу частот, а также на крайних частотах этой полосы.
Неравномерность коэффициента усиления — отношение максимального коэффициента усиления к минимальному в полосе частот принимаемых каналов.
КОЭФФИЦИЕНТ ЗАЩИТНОГО ДЕЙСТВИЯ (КЗД) определяет ПОМЕХОЗАЩИЩЕННОСТЬ АНТЕННЫ - это отношение напряжения, получаемого от антенны на согласованной нагрузке при приеме с заднего или бокового направления, к напряжению на той же нагрузке при приеме с главного направления.
Помехозащищенность в децибелах определяют по формуле:
КЗД = 20 Ig Е задн / Е гл. (дБ). (3.5)
В зарубежных источниках помехозащищенность выражают передне-задним отношением (ПЗО), которое характеризует меру направленности антенны для углов 0° и 180°. ПЗО представляет собой отношение напряжений, возникающих на входе антенны при облучении ее с этих направлений:
ПЗО = U0/U180: (3.6)
Для одной и той же антенны величины КЗД и ПЗО по модулю равны (величина КЗД — отрицательна). Встречается определение помехозащищенности, как уровень боковых лепестков (УБЛ) диаграммы направленности — это отношение ЭДС при приеме со стороны максимума наибольшего бокового лепестка к ЭДС при приеме со стороны максимума основного лепестка. Уровень боковых лепестков, представляют в относительных единицах или процентах.
УБЛ = (Емакс.бок / Емакс.гл.) • 100%. (3.7)
При конструировании антенн Уровень боковых и задних лепестков стремятся свести к минимуму, чтобы улучшить помехозащищенность антенн.
ВХОДНОЕ СОПРОТИВЛЕНИЕ АНТЕННЫ характеризует ее импедансные свойства в точке питания (в месте подсоединения фидера) и равно отношению напряжения к току на входе фидера. В общем случае входное сопротивление антенны Zвх содержит резистивную Rвх и реактивную Хвх (емкостную или индуктивную) составляющие:
Zвx = Rвx + Хвх (3.8)
Чем меньше реактивная составляющая Хвх и чем ближе Rвx к волновому сопротивлению фидера линии, тем лучше антенна согласована. Невыполнение условия согласования приводит к появлению многократных отражений сигналов в антенном фидере, проявляющихся в виде повторных, сдвинутых по горизонтали изображений на экране телевизора и частичной потере мощности принимаемых сигналов в фидере.
Для уменьшения потери мощности антенну необходимо настроить в резонанс с частотой принимаемых каналов. В случае, если антенна работает в широком диапазоне ТВ каналов, ее следует настраивать на среднюю частоту диапазона. Практически настройка сводится к подбору геометрических размеров и элементов антенны, а также расположения клемм, к которым подводится фидерная линия. Резонанс антенны достигается в том случае, когда по длине вибратора укладывается целое число полуволн. Если число полуволн, укладывающихся вдоль вибратора, нечетное (l/2, З*l/2 и т.д.), то входное сопротивление мало (от 73 Ом при длине вибратора l/2 до 120 Ом при большем числе полуволн). Если же число полуволн четное l, 2*l, 3*l и т.д.), то входное сопротивление велико (от 400 - 500 Ом до 1- 2 кОм в зависимости от диаметра проводников).
На частотах ниже резонансной реактивная составляющая имеет емкостный, а на частотах выше резонансной — индуктивный характер. Входное сопротивление антенны также зависит от объектов, находящихся вблизи антенны и влияющих на распределение поля в пространстве, что необходимо учитывать при установке антенны.
Зависимость входного сопротивления антенны от частоты носит название ЧАСТОТНОЙ ХАРАКТЕРИСТИКИ Чем меньше меняется входное сопротивление антенны при изменении частоты, тем, шипе полоса ее пропускания.
КОЭФФИЦИЕНТ БЕГУЩЕЙ ВОЛНЫ (КБВ) показывает степень согласования приемной антенны с фидером (кабелем) снижения. Он численно равен отношению минимального напряжения (узел) линии к максимальному напряжению (пучность), которые имели бы место при измерении вдоль фидера при работе антенны в режиме передачи:
КБВ = Uмин / Uмакс (3.9a)
Выражается КБВ в относительных единицах: чем больше значение КБВ, тем эффективнее передача сигнала от антенны к телевизору. Полное согласование будет в том случае, когда сопротивление антенны Ra и волновое сопротивление фидера Rф равны (Ra = Рф). При чисто бегущей волне ток и напряжение по длине фидера не имеют ни минимума, ни максимума, а КБВ равен единице. Такой режим согласования практически получить трудно, вполне достаточно считать КБВ>0. 5, что соответствует снижению мощности принимаемого сигнала до 10% [3. 3]. Чем выше значение КБВ (в антеннах различных конструкций находится в пределах 0, 25... 0, 6), тем эффективнее передача сигнала от антенны к телевизору, выше качество приема.
КОЭФФИЦИЕНТ СТОЯЧЕЙ ВОЛНЫ (КСВ) - величина, обратная КБВ:
КСВ =1/КБВ. (3. 96)
КОЭФФИЦИЕНТ ОТРАЖЕНИЯ представляет собой отношения амплитуды отраженной волны к амплитуде падающей волны:
IPI = IUoтp/Unад.l (3.10)
ДЕЙСТВУЮЩАЯ (ЭФФЕКТИВНАЯ) ДЛИНА антенны характеризует способность приемной антенны извлекать электромагнитную энергию из окружающего пространства и определяется отношением ЭДС, наведенной в антенне, к напряженности электрического поля в месте расположения приемной антенны:
lд=U/Е (3.11)
где U — значение ЭДС на зажимах антенны, мВ;
Е — напряженность электрического поля в месте приема, мВ/м. Действующая длина антенны (lд, в метрах) связана с коэффициентом усиления и входным сопротивлением антенны следующим образом [6. 1]:
lд= (l /3.14) ( G*Ra / 73.1)^0.5, (3.12)
где l — средняя длина волны, м;
G — коэффициент усиления антенны;
Ra — сопротивление антенны. Ом;
.
Действующая длина полуволнового вибратора равна:
lд= l / 3.14 = 0,32*l (npu G=1, Ra=73,1 Ом). (3.13)
В общем случае напряжение на выходе антенны, согласованной с приемником, определяется как
U=lдE/2, (3.14)
где: U — значение ЭДС на выходе антенны, мкВ;
Е — напряженность электрического поля в месте приема, мкВ/м.
Обычно понятие действующей длины вводят для вибраторов с длиной плеча lп<= 0.7l.
Пластинчатые антенные усилители
Пластинчатые антенные усилители предназначены для повышения уровня сигнала и компенсации потерь в линиях передач. Примерно одинаковое конструктивное исполнение позволяет использовать их в различных конструкциях широкополосных антенн. Такие усилители выпускаются по технологии SMD с использованием самых современных малошумящих транзисторов, которые изготавливаются ведущими зарубежными фирмами - ITT, Siemens, Philips и др. Благодаря полностью автоматизированному многократному контролю пластинчатые усилители имеют хорошую надежность, а благодаря защитному покрытию, обладают стойкостью к воздействию атмосферных явлений.
В настоящее время наибольший ассортимент составляют пластинчатые усилители SWA, WS, РА, РАЕ, GPS и др. Они имеют различные схемные решения, что позволяет путем простейшего подбора добиться требуемых результатов в районах с различным уровнем принимаемого сигнала.
В районах с относительно хорошим уровнем принимаемого сигнала обычно используют усилители с одним каскадом усиления (одноступенчатые) SWA-1, SWA-1 /LUX, PA-2, S&A-110.
В районах с недостаточным уровнем принимаемого сигнала используют двухкаскадные (двухступенчатые) усилители WS-2, SWA-3, SWA-4/LUX, SWA-5 (SWA-6), SWA-7, SWA-8, SWA-9, PA-5, S&A-130, PA-9, S&A-140, PA-10, S&A-120, РАЕ-14, РАЕ-42, РАЕ-43, РАЕ-44, РАЕ-45, РАЕ-65, PAE-65TS, WA-031, WA-032, WA-041, WA-042, WA501S-1.

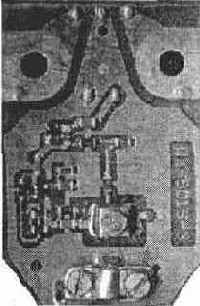

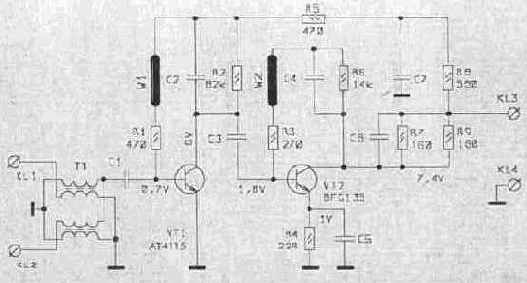

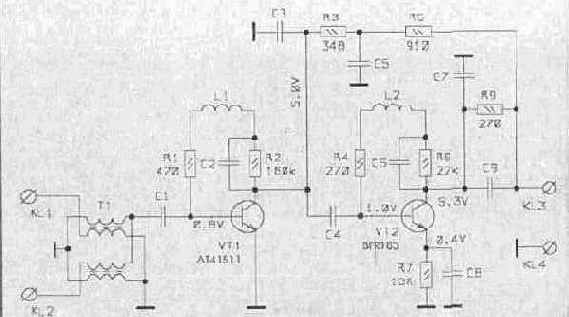

Ниже приведены технические характеристики и их принципиальные схемы перечисленных выше усилителей, а также показан их внешний вид.
Подача напряжения к пластинчатым усилителям осуществляется адаптерами, различающимися лишь исполнением корпуса. Основные схемные решения блоков питания приведены на стр. 115.
SWA-1
Каналы приема 1 - 68
Коэффициент усиления (G), дБ 8... 10
Коэффициент шума (F), дБ 2, 5
Сопротивление входа/выхода, Ом 300/75
SWA-1 LUX
Каналы приема 1 - 68
Коэффициент усиления (G), дБ 15... 18
Коэффициент шума (F), дБ 0, 9
Сопротивление входа/выхода, Ом 300/75

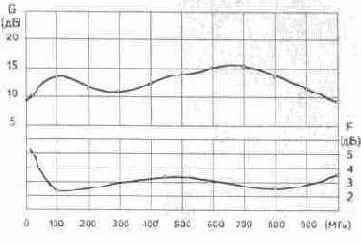

PA-2
Полоса приема, МГц 40... 800
Коэффициент усиления (С), дБ 12
Коэффициент шума (Р), дБ 3, 5
Сопротивление входа/выхода, Ом 300/75
S&A-110
Полоса приема, МГц 40... 800
Коэффициент усиления (G), дБ 12
Коэффициент шума (F), дБ 3, 5
Сопротивление входа/выхода, Ом 300. 75
ANPREL WS-2
Каналы приема 1 - 68
Коэффициент усиления (G), дБ 23... 26
Коэффициент шума (F), дБ 3, 1
Сопротивление входа/выхода, Ом 300/75
SWA-3
Каналы приема 1 - 68
Коэффициент усиления (G), дБ 23... 28
Коэффициент шума (F), дБ 3, 1
Сопротивление входа/выхода, Ом 300/75

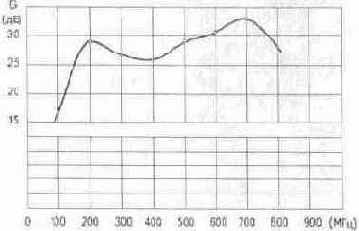

SWA-4 LUX
Каналы приема 1 - 68
Коэффициент усиления (G), дБ 28... 32
Коэффициент шума (F), дБ 2, 6
Сопротивление входа/выхода, Ом 300/75
SWA-5 (SWA-6)
Каналы приема 1 - 68
Коэффициент усиления (G), дБ 32... 36
Коэффициент шума (F), дБ 1, 9
Сопротивление входа/выхода, Ом 300/75
SWA-7
Каналы приема 1 - 68
Коэффициент усиления (G), дБ 32... 38
Коэффициент шума (F), дБ 1, 7
Сопротивление входа/выхода. Ом 300/75
SWA-8
Каналы приема 1 - 68
Коэффициент усиления (G), дБ 28... 30
Коэффициент шума (F), дБ 2, 9
Сопротивление входа/выхода, Ом 300/75
SWA-9
Каналы приема 1 - 68
Коэффициент усиления (G), дБ 32... 39
Коэффициент шума (F), дБ 1, 7
Сопротивление входа/выхода. Ом 300/75

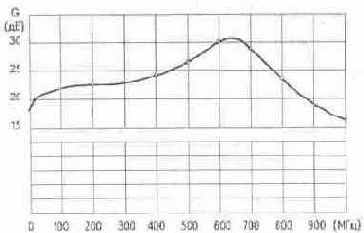

SWA-455 LUX
Каналы приема 1 - 69
Коэффициент усиления (G), дБ 22... 30
Коэффициент шума (F), дБ 1, 8
Сопротивление входа/выхода, Ом 300/75

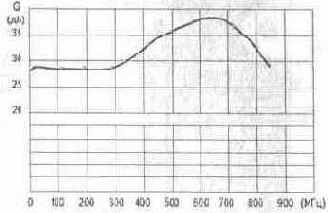

SWA-555 LUX
Каналы приема 1 - 69
Коэффициент усиления (G), дБ 28... 34
Коэффициент шума (F), дБ 1, 7
Сопротивление входа/выхода, Ом 300/75
PA-5
Каналы приема 1 - 69
Коэффициент усиления (G), дБ 28... 34
Коэффициент шума (F), дБ 1, 7
Сопротивление входа/выхода, Ом 300/75
S&A-130
Каналы приема 1 - 69
Коэффициент усиления (G), дБ 28... 34
Коэффициент шума (F), дБ 1, 7
Сопротивление входа/выхода, Ом 300/75
PA-9
Каналы приема 1 - 69
Коэффициент усиления (G), дБ 28... 34
Коэффициент шума (F), дБ 1, 7
Сопротивление входа/выхода, Ом 300/75
S&A-140
Каналы приема, 1 - 69
Коэффициент усиления (G), дБ 28... 34
Коэффициент шума (F), дБ 1, 7
Сопротивление входа/выхода. Ом 300/75
РА-10
Полоса приема, МГц 40... 800
Коэффициент усиления (G), дБ 22
Коэффициент шума (F), дБ 3, 9
Сопротивление входа/выхода, Ом 300/75
S&A-120
Полоса приема, МГц 40... 800
Коэффициент усиления (G), дБ 22
Коэффициент шума (F), дБ 3, 9
Сопротивление входа/выхода, Ом 300/75
РАЕ-14
Каналы приема 1 - 60
Коэффициент усиления (G), дБ 25... 30
Максимальный уровень выхода (Р), дБ/мкВ 98
Коэффициент шума (F), дБ 1, 5
Сопротивление входа/выхода, Ом 300/75
РАЕ-42
Каналы приема 1 - 60
Коэффициент усиления (G), дБ 25...30* Коэффициент шума (F),дБ <2,5(UHF) Максимальный уровень выхода (Р), дБ/мкВ 102
КСВ 1, 8
Сопротивление выхода, Ом 75
РАЕ-43
Каналы приема 1 - 69
Коэффициент усиления (G), дБ 26... 32 Коэффициент шума (F), дБ <2,5 (UHF) Максимальный уровень выхода (Р), дБ/мкВ 104
КСВ 1, 2
Сопротивление выхода, Ом 75
РАЕ-44
Каналы приема 1 - 60
Коэффициент усиления (G), дБ 26...32 Коэффициент шума (F), дБ <2,7 (UHF) Максимальный уровень выхода (Р), дБ/мкВ 98
КСВ 1, 5
Сопротивление выхода, Ом 75
РАЕ-45
Каналы приема 1 - 69
Коэффициент усиления (G), дБ 24...28
Коэффициент шума (F), дБ <2,2 (UHF) Максимальный уровень выхода (Р), дБ/мкВ 105
КСВ 1, 2
Сопротивление выхода, Ом 75
РАЕ-65
Каналы приема 1 - 69
Коэффициент усиления (G), дБ 24... 28 Коэффициент шума (F), дБ <2, 5 (UHF) Максимальный уровень выхода (Р), дБ/мкВ 104
КСВ 1, 2
Сопротивление выхода, Ом 75
РАЕ-65 TS
Каналы приема 1 - 69
Коэффициент усиления (G), дБ 24... 28 Коэффициент шума (F), дБ <1,7 (UHF) Максимальный уровень выхода (Р), дБ/мкВ 112
КСВ 1, 7
Сопротивление выхода, Ом 75
GPS WA-031
Каналы приема 6-60
Коэффициент усиления (G), дБ 22
Коэффициент шума (F), дБ 3, 0
Сопротивление входа/выхода, Ом 300/75
GPS WA-032
Каналы приема 6 - 60
Коэффициент усиления (G), дБ 24
Коэффициент шума (F), дБ 2, 2
Сопротивление входа/выхода, Ом 300/75
GPS WA-041
Каналы приема 6-60
Коэффициент усиления (G), дБ 32
Коэффициент шума (F), дБ 1, 7
Сопротивление входа/выхода, Ом 300/75
GPSWA-042
Каналы приема 6-60
Коэффициент усиления (G), дБ 32
Коэффициент шума (F), дБ 1,7
Сопротивление входа/выхода, Ом 300/75
GPS WA-501S-1 (3)
Каналы приема 6 - 60
Коэффициент усиления (G), дБ 32
Коэффициент шума (F), дБ 1, 5.. 1, 6
Сопротивление входа/выхода, Ом 300/75
Радио- и телевизионные антенны
Приемные телевизионные антенны преобразуют энергию электромагнитных волн в ВЧ-энергию, поступающую по фидеру (обычно это коаксиальный кабель) к телевизионному приемнику. От антенны в значительной степени зависит качество принимаемого сигнала, поэтому необходимо знать основные параметры антенн и особенности их конструкций. По месту установки антенны могут быть:
- комнатные, предназначенные для установки внутри помещения;
- встроенные, установленные внутри телевизора;
- наружные, предназначенные для установки вне помещений. В зависимости от диапазонных свойств антенны бывают:
- одноканальные, предназначенные для приема одного телевизионного канала;
- многоканальные, предназначенные для приема нескольких телевизионных каналов;
- диапазонные, предназначенные для приема одного, либо нескольких телевизионных диапазонов.
Широкий выбор всевозможных конструкций телевизионных антенн представлен на рынках СНГ как отечественными, так и зарубежными производителями. В предоставляемой документации зачастую содержится больше рекламы, чем объективной информации, по которой можно было бы определить их качественные показатели. Ниже рассмотрены параметры и конструктивные особенности ТВ антенн.
3.1. Параметры ТВ антенн
3.2. Комнатные и встроенные антенны.
3.3. Наружные телевизионные антенны
3.4. Пластинчатые антенные усилители
3.5. Модернизация, обслуживание и ремонт антенн.
Фидерные линии (устройства питания антенн)
Устройства, предназначенные для передачи высокочастотной энергии принятой антенной, к телевизионному приемнику, называются линиями передачи. Основная задача линии передачи (фидера) — передача электромагнитной энергии от ТВ антенны к телевизору с минимальными потерями сигнала. От правильности исполнения фидерной линии, ее согласования с антенной и телевизором во многом зависит качество принятого изображения. Слово «фидер» происходит от английского «to feed» — питать.
6.1. Разновидности линий.
6.2 Радиочастотные кабели.
Радиочастотные кабели.
РД — радиочастотные симметричные кабели, двухжильные или из двух коаксиальных пар;
PC — радиочастотные кабели со спиральными проводниками коаксиальные и симметричные.
По конструктивному выполнению изоляции радиочастотные кабели подразделяют на три группы:
- кабели со сплошной изоляцией, у которых все пространство между внутренним и внешним проводниками (коаксиальные кабели) или между токопроводящими жилами и их экраном (симметричные кабели) заполнено сплошной изоляцией или обмоткой из изоляционных лент;
- кабели с воздушной изоляцией, у которых на внутреннем проводнике (коаксиальные кабели или симметричные кабели из двух коаксиальных пар) или на жилах (симметричные кабели) через определенный интервал имеются выполненные из изоляционного материала шайбы, колпачки или кордель, наложенный по винтовой спирали, образующие изоляционный каркас между внутренним и внешним проводниками или между жилами и их экраном;
- кабели с полувоздушной изоляцией, у которых трубка из изоляционного материала, выполненная сплошной или в виде обмотки из лент, расположена поверх или под изоляционным каркасом, помещенным между внутренним и внешним проводниками (коаксиальные кабели или симметричные кабели из двух коаксиальных пар) или на каждой из двух жил (симметричные кабели). К полувоздушной изоляции относится также пористо-пластмассовая, балонная и изоляция в виде шлицованной трубки.
По номинальному волновому сопротивлению установлены следующие ряды кабелей:
- для типа РК- 50, 75, 100, 150 и 200 Ом;
- для типа PC- 50, 75, 100, 150, 200, 400, 800, 1600 и 3200 Ом;
- для типа РД — 75, 100, 150, 200 и 300 Ом. Коаксиальные кабели в зависимости от номинального диаметра по изоляции разделяют на четыре группы:
- субминиатюрные — диаметром до 7 мм;
- миниатюрные — от 1,5 до 2,95 (3.0) мм;
- среднегабаритные — от 3,7 до 11,5 мм;
- крупногабаритные — более 11,5 мм.
По теплостойкости кабели разделяют на три категории:
- обычной теплостойкости — для температур до 125°С включительно;
- повышенной теплостойкости — от 125 до 250°С включительно;
- высокой теплостойкости — выше 250°С.
Каждому кабелю присвоено условное обозначение (марка кабеля), которое состоит из букв, означающих тип кабеля, и трех чисел (разделенных тире).
ПЕРВОЕ ЧИСЛО означает величину номинального волнового сопротивления.
ВТОРОЕ ЧИСЛО означает:
- для коаксиальных кабелей — величину диаметра по изоляции, округленную для диаметров более 2 мм до ближайшего целого числа.
- для кабелей со спиральными внутренними проводниками — значение номинального диаметра сердечника;
- для симметричных кабелей с двумя коаксиальными парами — значение диаметра по изоляции коаксиальной пары, округленное так же, как и для коаксиальных кабелей;
- для симметричных кабелей с изолированными жилами — значение наибольшего диаметра по заполнению или по скрутке.
ТРЕТЬЕ— двух- или трехзначное число, первая цифра которого означает группу изоляции и категорию теплостойкости кабеля, а последующие — порядковый номер разработки кабеля.
Таблица 6. 1
К марке кабелей повышенной однородности или повышенной стабильности параметров в конце через тире добавляется буква С. Предельные отклонения от номинальных значений волнового сопротивления для 75-омных коаксиальных кабелей повышенной однородности, с диаметром изоляции 3,7 - 9,0 мм составляет:
- при сплошной изоляции ±1,5 Ом,
- при полувоздушной или воздушной изоляции ±2 Ом.
В обозначении кабелей, предназначенных для систем коллективного приема телевидения и индивидуальных приемных антенн, добавляется буква А (РК-75-4-11А). Эти кабели отличаются от основных марок внешним проводником, выполняемым плотностью 40-60% [при угле наложения оплетки 65-74). Кабели для телевизионных антенн не подвергают испытанию на корону и не измеряют затухание на частоте 3 ГГц до и после испытания на стабильность.
Условное обозначение радиочастотного коаксиального кабеля РК-75-4-12 означает:
РК — радиочастотный кабель;
75 — волновое сопротивление. Ом;
4 — диаметр кабеля по изоляции, мм;
12 — двузначное число, в котором первая цифра указывает род изоляции (1 — сплошная изоляция обычной теплостойкости до 125°С), а вторая — порядковый
номер конструкции кабеля.
На полиэтиленовой оболочке или на оболочке из поливинилхлоридного пластикада по всей длине кабеля с наружным диаметром более 4 мм на расстоянии не более 1 м друг от друга обычно наносятся:
- марка кабеля;
- товарный знак предприятия-изготовителя или его условное обозначение;
- год выпуска кабеля.
Наибольшее распространение для создания фидерних линий, используемых для передачи ТВ сигнала, получил экранированный несимметричный (коаксиальный) кабель РК (рис.6.9.а) и неэкранированный ленточный симметричный кабель КАТВ [кабель антенный телевизионный с виниловой изоляцией) — рис 6.9.в. В некоторых случаях используют симметричные экранированные кабели марок РД (рис. 6.9.г) и воздушные двухпроводные симметричные линии.
Рис. 6.9. Конструкции радиочастотных кабелей:
а—несимметричный коаксиальный с одиночным внутренним проводом;
б — несимметричный коаксиальный с многожильным внутренним проводом;
в —симметричный ленточный КАТВ; г— симметричный экранированный кабель РД.
Распространенной конструкцией внутреннего проводника радиочастотных кабелей является одиночный провод. Выполнение внутренней жилы в виде набора скрученных проводов (7, 19 или 37) обеспечивает эластичность, повышает гибкость и его вибрационную стойкость, (рис. 6.9.6)
Внутренний проводник радиочастотных кабелей повышенной стабильности (для работы при 200 С и выше) изготавливают из посеребренной медной проволоки. Малогабаритные радиочастотные кабели для повышения механической прочности изготовляют с внутренним проводником из биметаллической проволоки (сталь-медь).
При использовании радиочастотных кабелей в условиях высоких температур (200-300°С) в качестве экрана используют посеребренную медную проволоку, а для работы при температурах 350-450°С — никелированную медную проволоку или проволоку из нержавеющей стали.
В условиях повышенной влажности для кабелей с резиновой изоляцией экран изготовляют из луженой медной проволоки.
Конструктивно симметричный ленточный кабель КАТВ [рис.6.9.в] состоит из двух семижильных проводников 1, запресованных в полихлорвиниловый пластикат 2. При распространении сигнала по неэкранированной симметричной линии, выполненной из кабеля КАТВ, часть сигнала рассеивается в пространстве, а сама линия довольно чувствительна к сигналам помех. Для того чтобы кабель КАТВ не работал как антенна (в близких зонах от ТВ прередающих центров}, его рекомендуют скручивать (до четырех скруток на один метр).
Более защищен от помех симметричный экранированный кабель РД (рис. 6.9. г). Внутренние проводники 1 выполнены из одной либо семи скрученных медных жил. Проводники жил помещены в изоляцию 2. Поверх изоляции наложен экран 3 и защитная оболочка 4. Благодаря его экранирующим свойствам повышается помехоустойчивость приема, устраняются искажения диаграммы направленности антенны, связанные с антенным эффектом [излучением кабеля).
В настоящее время на мировом рынке имеются радиочастотные кабели различных типов (рис.6.10). Структура условных обозначений их различна и может устанавливаться фирмами-изготовителями. Так, тип кабеля, изготовляемого странами Юго-Восточной Азии, имеет следующую маркировку:
ПЕРВЫЙ ЭЛЕМЕНТ (цифра) означает округленный диаметр
кабеля по металлической оплетке;
ВТОРОЙ ЭЛЕМЕНТ (буква) означает волновое сопротивление («D» - 50 Ом, «С» - 75 Ом);
ТРЕТИЙ ЭЛЕМЕНТ (несколько ЦИФР и БУКВ через дефис)
означает тип изоляции («2V» — изоляция из сплошного полиэтилена).
Маркировка зарубежных кабелей, удовлетворяющая требованиям американской оборонной промышленности (согласно стандарту MIL-C-17D), означает:
Рис. 6.10. Внешний вид импортных коаксиальных кабелей
- RG (Radio Guide) — «радиоволновод», при маркировке может опускаться (59/U = RG 59/U);
- ЧИСЛОВОЙ КОД — порядковый номер разработки;
- возможен БУКВЕННЫЙ СИМВОЛ, указывающий на различия в конструкции и применении, например: (U) «utility» — сервисный (эффективный).
Так, кабель RG-58 используется при построении локальных компьютерных сетей и в промышленной радиоизмерительной аппаратуре (аналог РК-50), RG-59 — используется в телевизионной и бытовой технике (аналог РК-75).
Встречается также маркировка кабеля (75-4-1, 75-5-В), где:
ПЕРВЫЙ ЭЛЕМЕНТ (цифры) означает волновое сопротивление;
ВТОРОЙ ЭЛЕМЕНТ (цифра) означает округленный диаметр внутреннего диэлектрика;
ТРЕТИЙ ЭЛЕМЕНТ (цифра или буква) означает технологические различия.
Элементы маркировки наносятся на внешнюю защитную оболочку кабеля и разделяются дефисом.
6.2.1. Параметры отечественных коаксиальных кабелей.
Параметры кабелей со сплошной полиэтиленовой изоляцией и волновым сопротивлением 50 Ом
- электрическая (погонная) емкость, пф/м ...............................51
- коэффициент укорочения длины волны ................................... 1,52
- электрическое сопротивление изоляции, ТОм ...................5
Таблица 6.2. Справочные данные
Параметры кабелей со сплошной полиэтиленовой изоляцией и волновым сопротивлением 75 Ом
- электрическая (погонная) емкость, пф/м...........................................67
- коэффициент укорочения длины волны.......................................1,52
- электрическое сопротивление изоляции, ТОм..................................5
Таблица 6.3. Справочные данные
Параметры кабелей со сплошной полиэтиленовой изоляцией и волновым сопротивлением 100 Ом
- электрическая (погонная) емкость, пФ/м ...............................51
- коэффициент укорочения длины волны ................................1,52
- электрическое сопротивление изоляции, ТОм....................... 5
Таблица 6.4. Справочные данные
Параметры крупногабаритных коаксиальных кабелей со сплошной полиэтиленовой изоляцией и волновым сопротивлением 50 Ом
- электрическая (погонная) емкость, пФ/м ...............................100
- коэффициент укорочения длины волны ................................... 1,52
- электрическое сопротивление изоляции, ТОм ...................10
Табпииа 6.5. Справочные данные
Параметры мощных коаксиальных кабелей со сплошной полиэтиленовой изоляцией и волновым сопротивлением 75 Ом
- электрическая (погонная) емкость, пФ/м ...............................67
- коэффициент укорочения длины волны ................................ 1,52
- электрическое сопротивление изоляции, ТОм ................... 10
Таблица 6.6. Справочные данные
- электрическая (погонная) емкость, пф/м ...............................95
- коэффициент укорочения длины волны ................................ 1,42
- электрическое сопротивление изоляции, ТОм ...................5
Таблица 6.7. Справочные данные
- электрическая (погонная) емкость, пФ/м ...............................63
- коэффициент укорочения длины волны ................................ 1,42
- электрическое сопротивление изоляции, ТОм ...................5
Таблица 6.8. Справочные данные
0,4
Параметры коаксиальных кабелей со сплошной фторлоновой изоляцией и волновым сопротивлением 100 Ом
- электрическая (погонная) емкость, пФ/м ...............................47
- коэффициент укорочения длины волны................................... 1,42
- электрическое сопротивление изоляции, ТОм ...................5
Таблица 6.9. Справочные данные
Параметры коаксиальных кабелей с воздушно-полиэтиленовой изоляцией и волновым сопротивлением 50 Ом
- электрическая (погонная) емкость, пФ/м............................... 102
- коэффициент укорочения длины волны ................................ 1,18-1,24
- электрическое сопротивление изоляции, ТОм....................... 5
Таблица 6.10. Справочные данные
Параметры коаксиальных кабелей с воздушно-полиэтиленовой изоляцией и волновым сопротивлением 75 Ом
- электрическая (погонная) емкость, пФ/м ...............................52-70
- коэффициент укорочения длины волны ................................... 1,18-1,24
- электрическое сопротивление изоляции, ТОм .......................5
Таблица 6.11. Справочные данные
Параметры коаксиальных кабелей с воздушно-полиэтиленовой изоляцией и волновым сопротивлением 150 Ом
- электрическая (погонная) емкость, пФ/м ...............................27
- коэффициент укорочения длины волны ................................... 1,18-1,24
- электрическое сопротивление изоляции, ТОм ....................... 5
Таблица 6.12. Справочные данные
Параметры коаксиальных кабелей с воздушно-фторлоновой изоляцией и волновым сопротивлением 50 Ом
- электрическая (погонная) емкость, пФ/м ............................... 105
- коэффициент укорочения длины волны ................................... 1,16-1,40
- электрическое сопротивление изоляции, ТОм....................... 5
Таблица 6. 13. Справочные данные
- электрическая (погонная) емкость, пФ/м ...............................65-70
- коэффициент укорочения длины волны ................................... 1,16-1,40
- электрическое сопротивление изоляции, ТОм....................... 5
Таблица 6.14. Справочные данные
Параметры коаксиальных кабелей с воздушно-фторлоновой изоляцией и волновым сопротивлением 150 Ом
- электрическая (погонная) емкость, пф/м ..................................27-30
- коэффициент укорочения длины волны ................................... 1,16-1,40
- электрическое сопротивление изоляции, ТОм.......................5
Таблица 6.15 Справочные данные
Примечание: на кабели, обозначенные «звездочкой», дополнительно указывается частота измерения.
Если основным параметром является затухание, значение которого тесно связано с диаметром внутренней изоляции, то широкую номенклатуру кабелей можно условно разбить на три категории [6.5].
Магистральные, используемые для подачи сигналов от мощной (головной) станции в кабельной сети до домовых (субмагистральных)
линий:
- допустимое затухание на частоте 200 МГц, дБ/100м 2,5
- допустимое отклонение волнового сопротивления, Ом ±2
- диаметр внутренней изоляции, мм 14 - 22 Распределительные, применяемые в линиях домовой распределительной сети:
- при допустимом затухании на частоте 200 Мгц, дБ/100м 2,5...4
- допустимое отклонение волнового сопротивления, Ом ±2
- при допустимом затухании на частоте 200 МГц, дБ/100Ом 4 ... 8
- допустимое отклонение волнового сопротивления. Ом . ± 2,5
- при допустимом затухание на частоте 200 МГц, дБ/100Ом 8...13
- допустимое отклонение волнового сопротивления. Ом ±3
- диаметр внутренней изоляции, мм 9 ... 13 Абонентские, предназначенные для подключения оконечных устройств в кабельных или индивидуальных сетях:
- допустимое затухание на частоте 200 МГц, дБ / 100м 13 ... 21
- допустимое отклонение волнового сопротивления. Ом ± 5
- диаметр внутренней изоляции, мм менее 9
6.2.2. Параметры зарубежных коаксиальных кабелей
Таблица 6.16. Справочные данные
ПФ/М
| . | 0.67 | . | 0,467 | 0.475 | 1.132 | 2.1 (1.2) |
| 50 | 0,67 | , | 0.292 | 0.296 | 0.755 | 1.5(1.2) |
| 50 ± 4 | 100 | 0.66 | 300 | 0,32 | 0,45 | 0.75 | 0,96 |
| 50 +-3 | 100 | 0.66 | 0.16 | 0.23 | 0.37 | 048 |
| 50 ± 2 | 100 | 0.66 | . | 0,085 | 0.12 | 0,18 | 026 |
| 50+_ 2 | 100 | 0.66 | Q055 | 0.08 | 0.14 | 0.19 |
| 50 | 100 | 0,79 | -15 | 0,09 | 0.13 | 0,21 | 0,445 (1.75) |
| 50 +_ 2 | 76.2 | 0.78 | 0059 | 0,08 | 0,13 | 0.164 |
| 50+_2 | 0.78 | 0,161 | 0.24 | 0.38 | 0.48 |
| 50 ± 2 | 92.4 | 0,66 | 0,16 | 0.24 | 0.39 | 0.493 |
| 50 | 82 | 0,78 | 0,113 | 0,16 | 0,25 | 0,429 (1.0) |
| 50+_2 | 95 | 0, 7 | 0,14 | 0.2 | 0.35 | 0.443 |
| 50 ± 2 | 101 | 0. 66 | 0.29 | 0.45 | 0.7 | 0,885 |
| 50 ± 2 | 92 | 0. 66 | 0.29 | 0.45 | 0.7 | 0.885 |
| 50+2 | 95 | 0. 7 | 0.43 | 0.62 | 1.02 | 1.29 |
| 50 ± 2 | 95 | - | 0.28 | 0,4 | 0.68 | 0.86 |
| 50+_2 | 93 | 0.7 | 0,43 | 0.62 | 1 02 | 1.29 |
| 50 +_ 2 | 92 | 0,66 | 0.072 | 0.102 | 0.161 | 0204 |
| 50 ± 2 | 92 | 0.66 | 0,07 | 0.1 | 0.17 | 0.215 |
| 50+_2 | 101 | 0,66 | 0.07 | 0.1 | 0.17 | 0,215 |
| 50+_2 | 101 | 066 | 0,07 | 0.1 | 0.17 | 0.215 |
| 50+_2 | 101 | 0.66 | 0.045 | 0.07 | 0,123 | 0.156 |
| 50+_2 | 101 | 0.66 | 0029 | 0.045 | 0.081 | 0.102 |
| 50+_2 | 101 | 0.66 | 0,029 | 0,045 | 0.081 | 0.102 |
| 50+_2 | 101 | 0.6 | 0,023 | 0.038 | 007 | 0,089 |
| 50+_2 | 101 | 0.66 | 0.13 | 0.2 | 0 34 | 0.43 |
| 50+_2 | 95 | . | 0,28 | 0,4 | 068 | 0.86 |
| 50 | . | 0.84 | 0043 | 0.061 | 0.096 | 9,121 |
| 50 | - | 0,84 | 0043 | 0.061 | 0,096 | 0.121 |
| 50 | 75 | - | -8 | 0.061 | 0.086 | 0.136 | 0.223 (1,0) |
Таблица 6.18. Справочные данные
Таблица 6.19. Справочные данные
Таблица 6.20. Справочные данные
Таблица 6.21. Справочные данные
Таблица 6.22. Справочные данные
Примечание: на кабели, обозначенные «звездочкой», дополнительно указывается частота измерения.
6.2.3. Определение параметров коаксиальных кабелей
Имеется множество способов для определения параметров неизвестного Вам коаксиального кабеля.
Значение волнового сопротивления кабеля характеризуется соотношением погонных индуктивности и емкости. Отсюда следует, что оно зависит от размеров, формы и взаимного расположения проводников в его поперечном сечении и диэлектрической проницаемости материала внутренней изоляции, разделяющего проводники.
ОПРЕДЕЛЕНИЕ ВОЛНОВОГО СОПРОТИВЛЕНИЯ КОАКСИАЛЬНОГО КАБЕЛЯ ПО ИЗВЕСТНЫМ ГЕОМЕТРИЧЕСКИМ РАЗМЕРАМ.
Сначала необходимо измерить внутренний диаметр D экрана (рис.6.11), сняв защитную оболочку с конца кабеля и завернув оплетку (внешний диаметр внутренней изоляции). Затем следует измерить диаметр d центральной жилы, сняв предварительно изоляцию. Подставив в формулу 6.4 значение диэлектрической проницаемости материала внутренней изоляции из приложения 9 и результат предыдущих измерений, находим волновое сопротивление кабеля.
Рис. 6.11. Измерение диаметров внутренней изоляции неизвестного коаксиального кабеля.
Кроме того, волновое сопротивление кабеля можно определить по монограмме {рис 6.12).
Рис. 6.12. Номограмма для определения волнового сопротивления кабеля
Для этого необходимо СОЕДИНИТЬ прямой линией ТОЧКИ НА ШКАЛЕ «D/d» (отношения внутреннего диаметра экрана и диаметра внутренней жилы) И НА ШКАЛЕ «Е» (величины диэлектрической проницаемости внутренней изоляции кабеля]. ТОЧКА ПЕРЕСЕЧЕНИЯ проведенной прямой СО ШКАЛОЙ «R» номограммы соответствует искомой величине волнового сопротивления определяемого кабеля.
Неизвестное волновое сопротивление также может быть найдено и с помощью измерительного моста LC, для чего:
- прибор подключить к точкам А-Б (рис.6.13) измеряемого кабеля длиной l;
- измерить емкость между центральной жилой и оплеткой {внешним проводником) кабеля;
- закоротив точки В-Г, измерить индуктивность;
- измеренные значения индуктивности (Гн) и емкости (Ф) подставить в формулу 6.11.
Наконец, волновое сопротивление кабеля Z в Омах можно подсчитать по результатам измерений емкости и коэффициента укорочения длины волны в кабеле по формуле 6.22:
Z = 3333 • n / Со, (6.22)
где n - коэффициент укорочения длины волны в кабеле;
Со - емкость кабеля, пф/м.
Волновое сопротивление кабеля может быть определено и другими методами, если при его определении погрешность измерения составляет не более ±2%.
ОПРЕДЕЛЕНИЕ ДИЭЛЕКТРИЧЕСКОЙ ПРОНИЦАЕМОСТИ. В тех
случаях, когда диэлектрическая проницаемость внутренней изоляции кабеля неизвестна, ее можно вычислить, воспользовавшись следующим способом [6.6]:

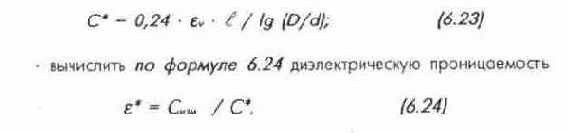

- измерить емкость отрезка кабеля (Q-метром, либо с помощью прибора для измерения емкости);
- рассчитать по формуле 6.23 емкость ранее измеренного отрезка кабеля
где С* - расчетная емкость отрезка кабеля, пФ;
Сим - измеренная емкость отрезка кабеля, пФ; i l - длина отрезка {не меньше 15-20 см, иначе снижается точность измерений), (м);
D - диаметр внутренней изоляции.мм;
d - диаметр центрального проводника,мм.
еv = 1 - диэлектрическая проницаемость воздуха;
e* - рассчитанная диэлектрическая проницаемость.
Прибор для измерения емкости следует подключать к точкам А-Б (рис. 6.13)
ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА УКОРОЧЕНИЯ ДЛИНЫ ВОЛНЫ. Если нет справочных данных по диэлектрической проницаемости, то коэффициент укорочения можно вычислить, воспользовавшись формулой
n = с • Z • Со, (6.25)
где n - коэффициент укорочения длины волны;
Z - волновое сопротивление кабеля, Ом;
Со - погонная емкость кабеля, Ф/м;
с = 3* 10^8 м/с - скорость распространения волны.
Формула позволяет определять коэффициент укорочения не только в коаксиальных кабелях, но и в других линиях (без потерь или с малыми потерями), если известны их волновые сопротивления и погонные емкости.
ОДНОРОДНОСТЬ ВОЛНОВОГО СОПРОТИВЛЕНИЯ по длине кабеля выражается в значениях местных коэффициентов отражения и измеряется импульсным методом с помощью временных рефлектометров. Также измерения проводят последовательно с двух концов кабеля.
НЕРАВНОМЕРНОСТЬ ВОЛНОВОГО СОПРОТИВЛЕНИЯ является мерой изменения в полосе частот нормированного входного сопротивления кабеля, нагруженного на согласованную нагрузку, и выражается величиной КСВн или двадцатикратным значением десятичного логарифма обратного значения модуля входного коэффициента отражения р вх (дБ):
КСВн = 20 Ig1/p вх. (6.26)
Его измеряют с двух концов кабеля панорамными методами с применением частотных рефлектометров или измерителей 5-параметров четырехполюсников (Р4-11).
КОЭФФИЦИЕНТ ЗАТУХАНИЯ (в) измеряют на частоте, указанной в стандарте или ТУ. Значение в измеряют в дБ/м, за исключением кабелей со спиральными проводниками, для которых в выражается в дБ/мкс.
Рекомендуется использовать панорамные методы измерения коэффициента затухания. На частотах ниже 0,2 ГГц допускаются методы измерений на резонансной чатоте f*, ближайшей к той, на которой затухание нормировано. Для определения коэффициента затухания на других частотах можно воспользоваться формулой
где в* - известные значения коэффициентов затухания на частоте f*, дБ/м;
f - частота, для которой производится пересчет коэффициента затухания р.
Формула действительна для фидеров с воздушным диэлектриком, а для фидеров с другими диэлектриками - только до частоты f = 300 МГц.
ЭЛЕКТРИЧЕСКАЯ ЕМКОСТЬ СИММЕТРИЧНОГО КАБЕЛЯ и ЕМКОСТНАЯ АССИММЕТРИЯ измеряется на частотах 800 Гц или более. Измерения производят с помощью моста переменного тока или другого прибора, который может быть применен для измерения емкости на указанных частотах с погрешностью не более ±1%. Электрическую емкость (С) в пикофарадах на метр и емкостную ассимметрию (е) в процентах симметричных кабелей с общим для обеих изолированных жил экраном вычисляют по формулам:
С = [2 (С1+С2) - С12] / 4*l (6.28) е = 400 (С1 - С2) / [2 (С1 + С2) - С12], (6.29)
где С1 - электрическая емкость между первой и второй
жилой, соединенной с экраном, пФ;
С2 - электрическая емкость между второй и первой
жилой, соединенной с экраном, пФ;
С12 - электрическая емкость между соединенными вместе
первой и второй жилами и экраном, пФ;
/ - длина образца, м.
Длина образца должна быть не менее 1 м и не более числа, величина которого в метрах равна
/ = 20 /f • п, (6.30)
где: f - частота измерения, МГц;
п - коэффициент укорочения длины волны в кабеле.
6.2.4. Рекомендации по эксплуатации коаксиальных кабелей
При монтаже коаксиальных кабелей необходимо соблюдать минимальные радиусы изгиба (оговариваются в стандарте или ТУ на кабели разных марок). Так, для кабеля РК-75-4-11 минимальный радиус изгиба при t> +5°C - 40 мм, а при t< +5°C - 70 мм. Сгибать кабель под меньшим радиусом не рекомендуется. Следует также учитывать, что под действием собственного веса кабель вытягивается. Это необходимо учитывать при прокладке кабеля (по вертикали) и между строениями. Его следует закреплять к стене (мачте) или вспомогательному тросу через каждые 1-2 м.
При хранении кабелей с воздушной и полувоздушной изоляцией их концы должны быть защищены от проникновения влаги внутрь кабеля, а при эксплуатации необходимо применять герметичные соединители.
Срастить два отрезка коаксиального кабеля 1 можно способом, показаным на рис. 6.14, для чего освобожденные от изоляции части центральных проводников кабелей необходимо максимально укоротить. Места пайки проводников не должны иметь значительных утолщений, поэтому центральные (внутренние) проводники частично спиливают надфилем (одна сторона проводника окажется плоской). После залуживания оловянно-свинцовым припоем спиленные концы проводников накладывают друг на друга и запаивают. Чтобы не изменить волновое сопротивление, необходимо восстановить на месте сращиваемого участка кабеля внутреннюю изоляцию 3 (предварительно изготавливается из снятой с кабеля внутренней полиэтиленовой изоляции). Деталь 2 вырезают из жести или
медной фольги толщиной около 0,1...0,2 мм и устанавливают поверх соединенного участка с восстановленной изоляцией 3. Пайку оплетки кабелей следует произвести в местах вырезов детали 2. Для придания прочности соединению деталь 2 по всей длине целесообразно плотно обмотать изолентой 4.
При пайке центральной жилы нельзя допускать ее перегрева, т. к. при этом происходит смещение и нарушается однородность волнового сопротивления.
При монтаже кабелей и разделке оплеток последние нельзя разрезать: оплетку надо расплести, скрутить в одну или две косички и залудить. Разделывая кабель, необходимо следить за тем, чтобы случайно не была подрезана центральная жила и чтобы не замкнуть на нее проволочную оплетку.
Следует учитывать эффективность экранирования коаксиальной линии, которая определяется как отношение энергии, передаваемой внутри коаксиальной линии, к энергии, просачивающейся во внешнее пространство. Об эффективности экранирования коаксиального кабеля можно судить по его конструкции: чем выше плотность внешнего проводника (экрана), тем больше значение этого параметра. Наибольшее значение эффективности экранирования имеют кабели с дополнительной экранной оболочкой (рис.б. 15) из фольги (медь, алюминий).
Рис. 6.15. Коаксиальный кабель с дополнительной экранной оболочкой
Эффективность экранирования новых, т.е. не бывших в эксплуатации коаксиальных линий, составляет 60-100 дБ.
О погонном затухании в коаксиальном кабеле типа РК можно судить по его конструкции: чем больше диаметр внутренней изоляции кабелей (в обозначении марки кабеля он указан в миллиметрах после цифры 75), тем меньше его погонное затухание.
Разновидности линий.
Существует несколько видов линий передачи высокочастотной энергии. Для выполнения междуэтажных или междурядных соединений в сложных синфазных антеннах применяются двухпроводные воздушные линии (рис. 6.1.).
Рис. 6.1. Поперечное сечение двухпроводной неэкранированной линии из проводов круглого сечения
Интервал величины волнового сопротивления этих линий может быть достаточно широким. Оба провода воздушной симметричной линии должны располагаться строго симметрично относительно друг друга и земли, что является ее недостатком, так как практически трудно выдержать одинаковые расстояния между проводами на протяжении всей длины линии, а также между каждым проводом и землей. Волновое сопротивление для линии из проводов круглого сечения зависит от отношения расстояния между двумя проводниками к их диаметру, и определяется по формуле
Формула справедлива при Ь>3а и d<<a,
где Z — волновое сопротивление полосковой линии, Ом;
e — диэлектрическая проницаемость среды;
а — ширина полосковой линии;
с — расстояние между полосковыми линиями (или толщина диэлектрика);
b — ширина диэлектрика;
d — толщина полоскового проводника.
Рис. 6.2. Схематическое изображение полосковой линии
Зависимость волнового сопротивления полосковых линий от ее геометрических размеров изображена на рис.6.3.
Несимметричные воздушные жесткие линии применяются для изготовления согласующих трансформаторов, фильтров, направленных ответвите-лей и т. д. Воздушная коаксиальная линия изображена на рис. 6.4 [6.2].
Рис. 6.4. Конструктивные варианты воздушных жестких линий:
а — концентрическая (коаксиальная) линия, б — цилиндрический проводник в трубе квадратного сечения.
Волновое сопротивление воздушной коаксиальной линии определяют по формуле
Волновое сопротивление линии, приведенной на рисунке 6.4.6, определяется по формуле
Достоинством воздушных линий является возможность получения . широкого диапазона величины волновых сопротивлений. Для практических целей при их изготовлении можно воспользоваться диаграммой рис.6.5 [6.1].
На графике для сравнения показана зависимость волновых сопротивлений воздушных линий и экранированных линий со сплошным диэлектриком (полиэтиленовой изоляцией, e=2,3 ).
Рис. 6.5. Диаграмма волновых сопротивлений воздушных линий
6.1.1. Резонансные свойства отрезков линий
Линия передачи, длина которой соизмерима с длиной волны распространяющихся в ней электромагнитных колебаний (l=lдл.вол), а расстояние между ее проводниками значительно меньше четверти длины волны, называется длинной линией.
При идеальном согласовании линии с нагрузкой, когда линия нагружена на чисто активное и равное волновому сопротивление (Zн = R = Zв), в линии существуют только падающие волны [волны, распространяющиеся по линии от генератора к нагрузке}. Напряжение и ток вдоль линии передачи имеют одно и то же значение, а фазы волны различны. Отсутствие отраженных волн объясняется тем, что вся подводимая падающими волнами энергия поглощается нагрузкой (рассеивается на ней}. Такая линия называется согласованной с нагрузкой, а режим в линии называют режимом бегущих волн.
Если линия разомкнута (Zн = бесконечности, замкнута накоротко (Zн=O) либо
нагрузка имеет явно выраженный реактивный характер (Zн=jXн), то нагрузка Zн не поглощает энергию, а полностью отражает ее обратно ,к источнику сигнала (генератору). Такой режим в линии характеризуется интерференцией падающих и отраженных волн. Отраженные волны, складываясь с падающими, создают так называемые стоячие волны. В этом случае на линии имеются некоторые точки, в которых напряжение всегда равно нулю: это — узлы напряжения. Точки, где напряжение по амплитуде максимально, называются «пучностями» напряжения.
Входные сопротивления короткозамкнутой и разомкнутой линии имеют реактивный характер и изменяются от длины линии, а в точках, кратных четверти длины волны {l = п * lдл.вол/4), входное сопротивление активное и
имеет значение Z=0 или Z=бесконечности.
Отрезки длинных линий, длина которых кратна четверти длины волны называются РЕЗОНАНСНЫМИ.
В радиотехнике широко используется свойство отрезков длинной линии резонировать на определенных частотах. Геометрическую длину линии можно уменьшить подсоединением конденсатора к ее разомкнутым концам (рис.6.6). Включение конденсатора переменной емкости (варикапа) позволяет настроить отрезок длинной линии (колебательный контур с распределенными параметрами) на необходимую длину волны.
Рис. 6.6. Уменьшение геометрической длины линии
Отрезки длинных линий ( замкнутых или разомкнутых на конце} применяют в качестве элементов фильтров резонансных контуров высокочастотных блоков, шлейфов для настройки антенн и т. д. Величина и характер входного сопротивления разомкнутой (рис. 6.7) и замкнутой линии (рис. 6.8) изменяются в зависимости от того, какое количество волн укладывается вдоль линии.
Если нагрузка линии не равна волновому сопротивлению линии, то режим в линии характеризуется одновременным существованием стоячих и бегущих волн. Такой режим в линии называется СМЕШАННЫМ. В таких линиях нет узлов и пучностей напряжения и тока, а есть максимумы и минимумы напряжения и тока. Оценка режима работы линии характеризуется коэффициентом бегущей волны:
КБВ=Umin/Umax (6.6)
где Umin — амплитуда в узле напряжения. В;
Umax, — амплитуда в пучности напряжения, В.
Коэффициент бегущей волны можно определить из соотношений:
K=R/Z при R<Z и K=Z/R при R>Z (6.7)
где Z — волновое сопротивление линии;
R — сопротивление нагрузки линии.
Следовательно, этот коэффициент характеризует собой степень согласования линии с нагрузкой. При R=Z oн равен единице, что означает полное согласование линии с нагрузкой, при котором в линии будет режим бегущей волны.
В действительности такие линии не существуют из-за невозможности идеального согласования нагрузки с линией.
Величина, обратная коэффициенту бегущей волны, называется КОЭФФИЦИЕНТОМ СТОЯЧЕЙ ВОЛНЫ:
КСВ=1/КБВ. (6.8)
Отношение амплитуд напряжения отраженной и падающей волн
называется КОЭФФИЦИЕНТОМ ОТРАЖЕНИЯ, который определяется из формул:
р = (1 -КБВ)/(1 +КБВ) или (6.9) р = (КСВ- 1)/(КСВ+1). (6.10)
Измеряют амплитуды напряжений падающей и отраженной волн с помощью направленных ответвителей.
6.1.2. Параметры фидерных линий
Основными параметрами линии передачи являются волновое сопротивление, погонная емкость, погонное затухание.
ВОЛНОВЫМ СОПРОТИВЛЕНИЕМ ЛИНИИ (Z) называется отношение комплексных амплитуд напряжения к току падающих или отраженных волн. Оно носит комплексный характер и связано с погонной индуктивностью Lo и погонной емкостью линии Со соотношением:
Для коаксиальных кабелей Lo и Со определяются по формулам:
где D — диаметр [внутренний) экрана, мм;
d— диаметр внутреннего проводника, мм.
Погонная емкость кабеля — емкость единицы длины кабеля. Обычно погонная емкость кабеля указывается в пф/м:
где е — диэлектрическая проницаемость изоляции;
D — диаметр (внутренний) экрана, мм;
d—диаметр внутреннего проводника, мм.
Значения диэлектрической проницаемости e материалов приведены в приложении 9.
Волновое сопротивление коаксиального кабеля определяется геометрическими размерами его поперечного сечения и диэлектрической постоянной [см. формулу 6.4).
Электромагнитная волна в фидерной линии с диэлектриком распространяется с меньшей скоростью, чем в свободном пространстве (для вакуума, е = 8,854*10^(-12)). Так, в воздушной линии скорость распространения волны всего на 2-3% меньше, чем в свободном пространстве, а в кабельной линии, заполненной диэлектриком, скорость зависит от диэлектрической проницаемости материала заполнения,
В зарубежной справочной литературе вместо коэффициента укорочения длины волны приводят КОЭФФИЦИЕНТ ЗАМЕДЛЕНИЯ ЛИНИИ ПЕРЕДАЧ, (k = 1/с). Радиоволны в свободном пространстве распространяются со скоростью света ( с = 3*10^8 м/с). В линии передачи их скорость уменьшается в k раз. Значения k меняются в зависимости от конструкции линии.
Типичное значение k составляет:
0,75 — для двухпроводной линии с пластмассовой изоляцией;
0,67 — для коаксиальной линии с твердой пластмассовой изоляцией;
0,85 — для коаксиальной линии с воздушной изоляцией;
0,97 — для открытой воздушной двухпроводной линии. Вследствие потерь электромагнитная волна, распространяясь вдоль линии, уменьшается по величине — затухает. Эффективность прохождения сигнала по линии (фидеру) определяется величиной погонного затухания (Р). ПОГОННОЕ ЗАТУХАНИЕ характеризуется уменьшением напряжения сигнала по мере его распространения вдоль линии на рабочей частоте, приходящееся на единицу длины кабеля. Выражают затухание в децибелах на метр (или неперах на километр).
При небходимости перевода единиц затухания можно воспользоваться следующим соотношением: 1дБ = 0,115 неп (или 1неп = 8,686дВ).
Погонное затухание зависит от материалов, из которых изготовлены проводники и изоляция, их поперечных размеров, частоты измерения и определяется по формуле
Чем выше частота и чем длиннее кабель, тем больше затухание Р фидерной линии.
ПРИМЕР: Определить общее затухание фидерной пинии, выполненной из коаксиального кабеля РК-75-4-11 длиной l=25м для V-TB канала. Из табл. 1.2 находим частоту V-TB канала: Fср=96МГц. По табл. 6.3 определяем затухание кабеля на этой частоте в=0.1 дБ/м. Общее затухание составит T=в*l;T=0.1*25=2.5дБ
Уменьшение напряжения сигнала, по мере его распространения вдоль линии, происходит по экспоненциальному закону:
Затухание сигнала по мощности в фидерной линии определяется формулой
КОЭФФИЦИЕНТ ПОЛЕЗНОГО ДЕЙСТВИЯ линии определяется как отношение мощности на выходе линии к мощности на ее входе:
Из формулы следует, что чем меньше коэффициент погонного затухания линии и меньше ее длина, тем больше КПД.
Конструктивные исполнения отечественных коаксиальных кабелей
Марка кабеля
Внутренний проводник
Внутренняя изоляция
Внешний проводник
Внешняя оболочка
РК 50-0,6-21
7х0,08 МС
0,06 Ф-4
0,06 ОМС
1.2
РК 50 -0,6-22
7х0,08 МС
0,6 Ф-4
0.06 ОМС
1,2 Ф-4М
РК 50 -1-11
0,32 CMC
1,0 П
0,08 ОС
1,9 П
РК 50-1-12
0,32 СМЛ
1,0 П
0,08 ОМЛ
1,9 П
РК 50-1-21
0,34 CMC
1,0 Ф-4
0,08 ОС
1,9 Ф-4М
РК 50-1-22
7х0,12 МС
1,0 Ф-4
0,06 ОМС
1,7 Ф-4М
РК 50-1-23
0,32 CMC
1,0 Ф-4Д
ТМ
1,5
РК 50-1,5-11
0,47 CMC
1.5 П
0,08 ОМС
2.4 П
РК 50-1,5-12
0,47 СМЛ
1,5 П
0,08 ОМЛ
2.4 П
РК 50-1,5-21
0,51 CMC
1,5 Ф-4
0,08 ОС
2,4 Ф-4М
РК 50-1,5-22
0,47 CMC
1,5 Ф-4Д
ТМ
2
РК 50-2-11
0,68 М
2,2 П
0,12 ОМ
4.0 П
РК 50-2-12
7х0,24 МС
2,2 П
0,12 ОМС
3,2 П
РК 50-2-13
0,68 М
2,2 П
0.1350М
4,0 В
РК 50-2-14
7х0,12 МЛ
2,2 Ф-4
0,08 ОМЛ
2,7 П
РК 50-2-15
0,68 М
2,2 П
0.12ДОМ
4.4 П
РК 50-2-16
7х0,24 МЛ
2,2 П
0,10 ОМЛ
3,2 П
РК 50-2-21
0.73МС
2,2 Ф-4
0.100МС
3,5 ОСК
РК 50-2-22
7х0,26 МС
2,2 Ф-4Д
0.10 ОС
3,2 Ф-4М
РК 50-2-23
0,73 МС
2,2 Ф-4
0,12 ДОМС
4,1 ОСК
РК 50 -2-24
7х0,25 CMC
2.2 Ф-4Д
0,12 ОМС
3,2 Ф-4
РК 50-2-25
0,68 М
2,2 П
ДОМЛ
2,7
РК 50-3-11
0,9 М
3.0 П
0.12ДОМЛ
5,3 П
РК 50-3-13
0,9 М
3,0 П
0.135 ОМС
5,0В
РК 50-3-21
1,01 МС
3,0 Ф-4
0.135ТМЕ
4,4
РК 50 -3-22
0,96 МС
3,0 Ф-4Д
0,25 ОМС
3.5 ОСК
РК 50 -3-23
7х0,37 МС
3,0 Ф-4
0,12 ОМС
4,4
РК 50-3-25
1,21 МС
3,0 Ф-4
0.30 ТМСГ
4,0 Ф-4М
РК 50-4-11
1.37М
4,6 П
0.12ДОМ
9,6 П
Р К 50-4-13
1.37М
4.6 П
0,135 ДОМ
9.6 В
РК 50 -4-21
1.54МС
4,6 Ф-4
0,135 ДОМС
6,6 ОСК
РК 50 -4-23
7х0,58 МС
4.6 Ф-4
0.12 ОМС
6,6 Ф-4М
РК 50 -4-24
1.53МС
4,6 Ф-4
0,12 ДОМС
6,6 ОСК
РК 50-7-11
7х0,76 МП
7.3 П
0.150М
10,ЗП
РК 50-7-12
7х0.76 МП
7,3 П
0.15ДОМ
11.2П
РК 50-7-13
7х0,76 МП
7.3 П
0,35 ОМС
10.3П
РК 50-7-14
7х0,98 МС
7.3 П
0,2ДОМС
11.0П
РК 50-7-15
7х0,76 МП
7.3 П
0.35 ОМ
10,3В
РК 50 -7-16
7х0,76 МП
7.3 П
0,35 ДОМ
11.2 В
РК 50-7-17
7х0,76 МС
12,5 Ф-4
Условные обозначения:
— внутреннего проводника
Б — бронзовый проводник;
БС — посеребренный бронзовый проводник;
М — одиночный медный проводник;
МЛ — одиночный луженый медный проводник;
МП — медные проволоки (многожильный проводник);
МС — одиночный посеребренный медный проводник;
С — серебренный проводник;
CMC — серебренный сталемедный (биметаллический) проводник;
СМЛ — луженый сталемедный (биметаллический) проводник;
— внутренней изоляции и внешней оболочки В — поливинилхлоридный пластикат;
П — полиэтилен;
ПВП — полувоздушный полиэтилен;
ПВХ — поливинилхлор;
ПП — полипропилен;
ППЭ — пористый полиэтилен;
ПТФ — полувоздушный политетрафторэтилен;
СПЭ — сплошной полиэтилен;
ССПС — светостабилизированный полиэтилен;
Ф — фторлон (фторопласт различных модификаций);
— внешнего проводника
ДОМ — двойная оплетка из медных проволок;
ДОМС — двойная оплетка из посеребренной медной проволоки;
ДОМЛ — двойная оплетка из луженной медной проволоки;
МГ — медная гофрированная лента, наложенная внахлест с перекрытием;
МГС — медная гофрированная сварная лента;
ОМ — оплетка из медных проволок;
ОМ Г — гофрированная сварная медная оболочка;
ОМЛ — оплетка из луженной медной проволоки;
ОМС — оплетка из посеребренной медной проволоки;
ОС — оплетка из серебренной проволоки;
OAT — гофрированная алюминиевая оболочка;
ПМП — повив из медных прямоугольных проволок;
С — свинцовая оболочка;
ТА — алюминиевая трубка;
ТМС — посеребренная медная трубка;
ТМСГ — гофрированная посеребренная медная трубка;
* — в числителе - диаметр проволок, в знаменателе - плотность оплетки.
Примерное соответствие некоторых новых и старых типов кабелей.
9. Диэлектрическая проницаемость, тангенс угла диэлектрических потерь

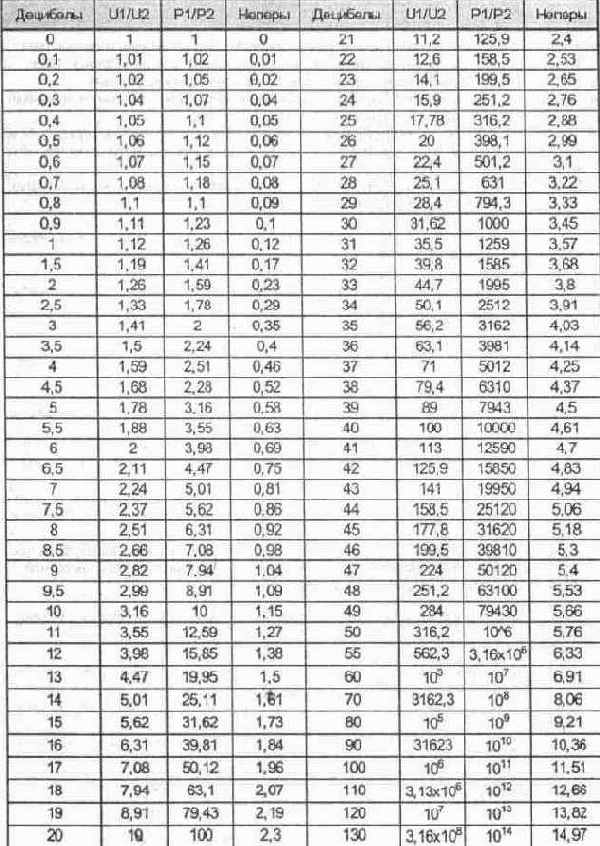

Перевод отношений напряжений и мощностей в децибелы и неперы

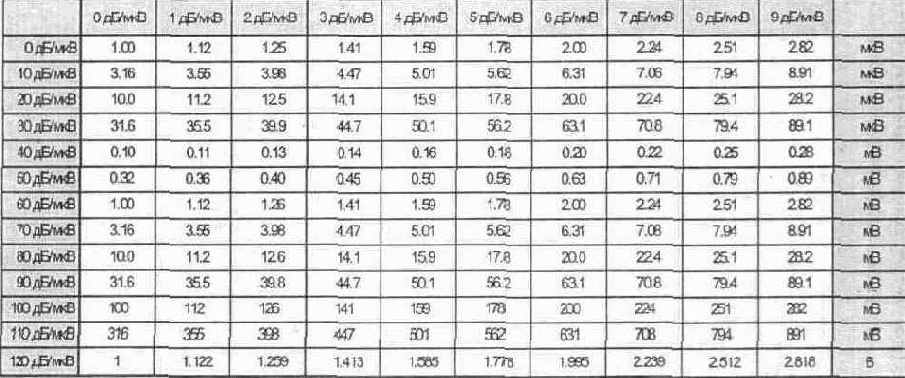

10. Пересчет уровня сигнала в дБ/мкВ (dB/мкV) на напряжение
Список литературы
1.1. ГОСТ 7845-79. Система вещательного телевидения. Основные Параметры, методы измерения.
2.1. А.А.Шур. Ближний и дальний прием телевидения. М.: изд-во «Радио и связь» 1991г.
2.2. А.М.Варбанский. Передающие телевизионные станции. М.: изд-во «Связь», 1980г.
2.3. ГОСТ 18198-85. Приемники телевизионные. Общие технические условия.
2.4. Г.В.Бабук, М.Г.Локшин, И.И.Миколайтис. Избирательность телевизионных приемников по зеркальному каналу. (Электросвязь 1983.- N 7.- с. 28-33).
2.5. ГОСТ 11216-83. Сети распределительные приемных систем телевидения и радиовещания. Основные параметры, технические требования, методы измерений и испытаний.
2.6. Сети телевизионного и звукового ОВЧ ЧМ вещания: Справочник. /М.Г.Локшин, А.А.Шур, А.В.Кокорев,. Р.А.Краснощеков.- М.: Радио и связь, 1988г.
3.1. ГОСТ 11289-80. Антенны телевизионные приемные. Типы. Основные параметры. Общие технические требования.
3.2. Б.Г.Цыбаев, Б.С.Романов. Антенны-усилители. М.: «Советское радио», 1980.
3.3. Г. И. Борничук, В.И. Булыч. Радиолюбителю о телевизионных антеннах. М.: «ДОСААФ», 1997г.
6.1. Беньковский 3., Липинский Э. Любительские антенны коротких и ультракоротких волн. М.: Изд-во «Радио и связь», 1983г.
6.2. Л.М.Капчинский. Конструирование и изготовление телевизионных антенн. М.: Изд-во «Радио и связь», 1995г.
6.3. Kari Rothammel. DDR, Berlin, 1984.
6.4. Л.С.Есютин. Элементы линий передачи высокочастотной энергии и антенны. М.: Изд-во Московского университета, 1969
6.5. Н.А.Реушкин. Системы коллективного телевизионного приема. М.: «Радио и связь», 1992.
6.6. С.Е.Загик, А.М.Капчинский Приемные телевизионные антенны. Госэнергоиздат, 1960г.
7.1 ГОСТ 19463-74. Тракты телевизионные вещательные передачи изображения. Магистральные каналы изображения радиорелейных и кабельных линий связи. Основные параметры. Методы измерений.
ГОСТ 24330-80. Приемники телевизионные цветного изображения. Основные параметры. ГОСТ 24331-80. Приемники телевизионные цветного изображения. Методы измерений. ГОСТ 21879-76. Телевидение вещательное.
7.2. Recomendation and Reports of the CCIR, 1986. XVI Plenary Assembly, Dubrovnik, 1986.-
Vol. XI, XII:
MKKP. Отчет 624-3. Характеристики телевизионных систем.
МККР. Рекомендация 568. Единая величина отношения сигнал-шум для всех
телевизионных систем.
МККР. Рекомендация 500-3. Методика субъективной оценки качества
телевизионных изображений.
МККР. Рекомендация 567-1. Характеристики телевизионных каналов связи,
предназначенных для международных передач. 7.3 Каталоги фирм DIPOL, TERRA, Pomax, AST, Sphore Wimat, Wiedyska, SOWAR, NASA
Elektronik, Telegamax.
Приложения
3. Таблицы перехода от абсолютных единиц измерения к относительным
ДБ
U1/U2
Р1/Р2
ДБ
U1/U2
Р1/Р2
0,5
1,059
1,122
21
11,22
125,9
1,0
1,122
1,259
22
12,59
158,5
1,5
1,189
1,413
23
14,13
199,5
2,0
1,259
1,585
24
15,85
251,2
2,5
1,334
1,778
25
17,78
316,2
3.0
1,413
1,995
26
19,95
398,1
3,5
1,496
2,238
27
22,39
501,2
4,0
1,585
2,512
28
25,12
631
4,5
1,679
2,818
29
28,18
794,3
5,0
1,778
3,162
30
31,62
1000
5,5
1,884
3,55
31
35,48
1259
6,0
1,995
3,981
32
39,81
1585
6,5
2,113
4,47
33
44,67
1995
7,0
2,239
5,012
34
50,12
2512
7,5
2,371
5,62
35
56,23
3162
8,0
2,512
6,310
36
63,10
3981
8,5
2,661
7,079
37
70,79
5012
9,0
2,818
7,943
38
79,43
6310
9,5
2,985
8,913
39
89,13
7943
10
3,162
10,00
40
100,0
10000
10,5
3,350
11,22
41
112,2
12589
11
3,548
12,59
42
125,9
15849
11,5
3,758
14,13
43
141,3
19953
12
3,981
15,85
44
158,5
25119
12,5
4,217
17,78
45
177,8
31623
13
4,467
19,95
46
199,5
39811
13,5
4,732
22,39
47
223,9
50119
14
5,012
25,12
48
251,2
63096
14,5
5,309
28,18
49
281,8
79433
15
5,623
31,62
50
316,2
100000
15,5
5,957
35,48
51
354,8
125893
16
6,310
39,81
52
398,1
158489
16,5
6,683
44,67
53
446,7
199526
17
7,079
50,12
54
501,2
251189
17,5
7,499
56,23
55
562,3
316228
18
7,943
63,10
56
631,0
398107
18,5
8,414
70,79
57
707,9
501187
19
8,913
79,43
58
794,3
4. Зарубежные и отечественные транзисторы, применяемые в описанных схемах усилителей и конвертеров
Транзисторы могут отличаться расположением выводов или типом корпуса. Может не совпадать расположение выводов транзисторов одного и того же типа, выпускаемых различными фирмами (транзистор BFR 96, выпускаемый фирмама Siemens и Motorola). Поэтому необходимо пользоваться справочными листами заводов-изготовителей, т. к. в справочниках эти различия не приводятся.
В разделе кратких параметров последовательно указаны: область применения, Uкэ (напряжение между переходами), Iк (ток коллектора), Frp (предельная частота усиления), Рк (рассеиваемая мощность), F (коэффициент шума), G (коэффициент усиления).
5. Сравнительный обзор зарубежных антенн
РАДИОАНТЕННЫ УКВ ЧМ (UKV FM)
Примечание: Н— горизонтальная поляризация, V— вертикальная.
ТЕЛЕВИЗИОННЫЕ АНТЕННЫ MB (VHF)
ТЕЛЕВИЗИОННЫЕ АНТЕННЫ ДМВ (UHF)
КОМБИНИРОВАННЫЕ ТЕЛЕВИЗИОННЫЕ АНТЕННЫ МВ/ДМВ (VHF/UHF)
Примечоние: Н — горизонтальная поляризация, V— вертикальная.
6. Сравнительная таблица параметров пластинчатых усилителей
7. Конструктивные исполнения импортных коаксиальных кабелей
| 10,0 РЕ | G(Cu) | 13,1 PVC |
| ed | 20,0 РЕ | G(Cu) | 26,0 PVC |
| 0,45 md | 1,5 РЕ | 2,0 G(Cu) | 2,8 PVC |
| 0,9 md | 2,95 РЕ | G(Cu) | 5,0 PVC |
| 2,28 md | 7,25 РЕ | G(Cu) | 10,3 PVC |
| 3,58 md | 11,5 РЕ | G(Cu) | 15,0 PVC |
| 1,5 md | 6,6 РЕ | G(Cu) | 8,8 PVC |
| 1,5 ed | 6.6 РЕ | G(Cu) | 8,8 PVC |
| 2,28 md | 10,0 РЕ | G(Cu) | 13,2 PVC |
| 2,26 ed | 10,0 РЕ | G(Cu) | 13,2 PVC |
| 0,27 md | 1,5 РЕ | 2,0 G(Cu) | 2,8 PVC |
| 0,6 md | 3,7 РЕ | 4,4 G(Cu) | 5,6 М |
| 0,58 ed | 3,7 РЕ | 4,4 G(Cu) | 5,6 М |
| 1,1 ed | 4, 8 РЕ * | 5,1Wd | 6,9 РЕ |
| 1,1 ed | 4.8 РЕ * | 5,5 G(Cu) | 6,8 РЕ |
| 1,1 ed | 4.8 РЕ * | 5,3 F | 6,8 РЕ |
| 1,2 md | 7,25 РЕ | 8,1 G(Cu) | 10,3 РЕ |
| 1,1 ed | 7,25 РЕ | 8,1 G(Cu) | 10,3 РЕ |
| 2,7 ed | 17,3 РЕ | 18,1 G(Cu) | 22,5 РЕ |
| 1,2 ed | 6,3 РЕ | 8,3 WR | 11,8 РЕ |
| 1,4 ed | 7,25 РЕ* | 7,6 В | 10,3 РЕ |
| 2х1,4 ed | 10,6 РЕ* | 11,6 В | 14,0 РЕ |
| 0,25 ed | 5,5 РЕ* | 6,6 В | 7,6 РЕ |
| 2х0.3 ed | 1,0 РЕ* | G(Cu) | 1,5х0,7 РЕ |
| 4,4 РЕ* | G(Cu) | 6,6 РЕ |
| 2х0,9 md | 4,8 РЕ* | G(Cu) | 6,8 РЕ |
| 3х0,9 md | 6,4 РЕ* | G(Cu) | 8,6 РЕ |
| 1,13 ed | 4,8 Cellular | G(Cu)+F(Al) | 6,7 PVC |
| ed | AirPE | G(Cu) | 10,3 I |
| 1.0 ed | 3,7 РЕ | 5,1 Al | 6,5 М |
| 1,13 ed | 4,8 CellularPE | G(Cu)+F(AI) | 6,7 PVC |
| 1,13 ed | 4,8 CellularPIB | G(Cu)+F(AI) | 6,7 PVC |
| 1,63 ed | 7,2 CellularPE | G(Cu)+F(AI) | 10,1 РЕ |
| ed | AirPE | G(Cu) | 10.3 НА |
| 7х0,3 md | 8M | G(Cu) | 1,5х10,5 |
| 7х0,3 md | 5.6M | G(Cu) | 5,2х9,5 |
| 1,0 ed | 4,6 PTFE | G(Cu+Sn)+F(AI | 7,5 PVC |
| 0,73md | РЕ | G(Cu) | 8,4 РЕ |
| ed | РЕ | G(Cu) | 10,3 I |
| ed | FoamPE | G(Cu) | 10,3 I |
| ed | РЕ | G(Cu) | 10,3 IIA |
| ed | FoamPE | G(Cu) | 6,5 I |
| ed | РЕ | G(Cu) | 6,5 I |
| 7х0,4 md | РЕ | G(Cu) | 10,3 РЕ |
| Внешний проводник | Внешняя оболочка |
| 7х0,4 md | РЕ | G(Cu) | 12,5 РЕ |
| 7х0,4 md | РЕ | G(Cu) | 10,7 РЕ |
| 7х0,64 | РЕ | G(Cu) | 16,0 РЕ |
| md | РЕ | G(Cu) | 4,95 I |
| md | FoamPE | G(Cu) | 4,95 I |
| 19х0,18 | РЕ | G(Cu) | 4,95 РЕ |
| ed | РЕ | G(Cu) | 6,5 I |
| ed | РЕ | G(Cu) | 6,15 РЕ |
| ed | FoamPE | G(Cu) | 6,15 I |
| 0,65 ed | HohIPE | Q(Cu) | 6,15 РЕ |
| 0,65ed | HohIPE | G(Cu) | 10,3 РЕ |
| 0,65 ed | HohIPE | G(Cu) | 6,2 РЕ |
| 0,95 ed | PTFE | G(Cu) | 4,95 РЕ |
| 2,7 ed | РЕ | G(Cu) | 22,1 РЕ |
| 7х0,16 | РЕ | G(Cu) | 2,5 РЕ |
| 7х0,1 md | PTFE | G(Cu) | 1.85РЕ |
| 7х0,1 md | PTFE | G(Cu) | 2,55 РЕ |
| 7х0,1 md | PTFE | G(Cu) | 3.7РЕ |
| 7х0,1 md | PTFE | G(Cu) | 2,7 РЕ |
| 7х0,17 | PTFE | G(Cu) | 2,7 РЕ |
| 7х0,1 md | PTFE | G(Cu) | 3,8 РЕ |
| 7х0,1 md | PTFE | G(Cu) | 1.9РЕ |
| 7х0,76 | РЕ | G(Cu) | 10,3 РЕ |
| 7х0,76 | РЕ | G(Cu) | 10,8 РЕ |
| 7х0,76 | РЕ | G(Cu) | 12,5 РЕ |
| 7х0,4 md | РЕ | G(Cu) | 10,8 РЕ |
| 2,7ed | РЕ | G(Cu) | 13,8 РЕ |
| 5,0 ed | РЕ | G(Cu) | 22,1 РЕ |
| 5,0ed | РЕ | G(Cu) | 24,3 РЕ |
| 6,6 ed | РЕ | G(Cu) | 28,4 РЕ |
| 0,9ed | РЕ | G(Cu) | 5,3 РЕ |
| 7х0,17 | PTFE | G(Cu) | 2,5 РЕ |
| 0,8 ed | 3,5 CellularPE | G(Cu+Sn)+F(AL) | 5,7 PVC |
| 0.9 ed | 4,8 FoamPE | G(Cu)+ F(AI) | 6,7 PVC |
| 0,9 ed | 4,7 FoamPE | G(Cu)+ F(AI) | 6,8 PVC |
| 7х0,21 md | 3,7 РЕ | G(Cu) | 6 |
| 0,89 ed | 5,6 РЕ | G(Cu) | 8 |
| 1,15ed | 7,25 РЕ | Wd | 11 |
| 1,23ed | 5,6 FoamPE | G(Cu) | 8 |
| 1,23ed | 5,6 FoamPE | G(Cu) | 9,4 |
| 1,45ed | 6,4 FoamPE | В | 9,5 |
| 1,1 ed | 6,2 РЕ | В | 9,8 |
| 0,75 ed | 3.2 FoamPE | G<Cu)+F(AI) | 5,0 PVC |
| 0,9 ed | 3,8 FoamPE | G(Cu)+F(AI) | 5,8 PVC |
| 0,9ed | 3,8 FoamPIB | G(Cu)+F(AI) | 5,8 PVC |
| 1,0 ed | 4,8 PTFE |
| G(Cu+Sn)+ F(AI | 6,7 PVC |
| 1,0 ed | 4.5 CellularPE | G(Cu+Sn)+ F(AI | 6,7 PVC |
| 0,7 ed | 3,7 РЕ | G(Cu) | 5,9 PVC |
— внутреннего проводника
md - многожильный медный проводник;
ed - одножипьный медный проводник;
— внутренней изоляции и внешней оболочки AirPE - воздушный полиэтилен;
М - смесь из пластмасс;
FoamPE - пенистый полиэтилен;
HohIPE - пористый полиэтилен;
Cellular- ячеистый;
CellularPE- ячеистый полиэтилен;
РЕ - чистый полиэтилен;
PTFE - политетрафторэтилен;
PVC - поливинилхлорид;
РIВ - полиизобутилен;
— внешнего проводника G (Си) - оплетка медная;
Wd - волнистая проволока;
WR - гофрированная трубка, продольносваренная;
F (AI) - алюминиевая фольга с замыкающими проводниками;
F (Си) - медная фольга с замыкающими проводниками;
В - медная лента с продольной фальцовкой.
