Антенна "Isotron" для диапазонов 14-30 МГц

Модель #

10

11

12

Антенна "Isotron" для диапазонов 14-30 МГц

Модель #

15

17

20

20 & 15 & 10 Combo

Экиз конструкции антенны

Антенна "Isotron" 80/40 COMBO

Антенна "isotron" для низкочастотных диапазонов

Атенна "Isotron" превосходно показала себя в работе в том случае, когда радиолюбитель не располагает достаточным местом для установки полноразмерных антенн. Антенна может быть установлена в условиях большого жилого дома на окне или балконе. Так же она может применяться в полевых условиях, например в кемпинге, на дачном участке, в походе и т.п. Антенна имеет низкий уровеннь шумов.

Конструктивно атенна "Isotron" представляет собой "открытый" колебательный контур и состоит из катушки индуктивности и конденсатора выполненного в виде металлических пластин или стержней. Катушка имеет невысокую добротность и поэтому антенна достаточно широкополосна. Коэффициен усиления антенны примерно такой же как и у полуволнового диполя. Для питания антенны используется коаксиальный кабель с волновым сопротивлением 75 или 50 Ом, длина кабеля кратна полволны с учетом коэффициента укорочения.

Настойка антенны осуществляется изменением расстояния между пластинами конденсатора.

Выпускается целая серия антенн отдельно для каждого диапазона. К сожалению, подробных размеров для данной конструкции нет. Но думаю, что радиолюбители могут поэкспериментировать и затем поделиться опытом изготовления такой антенны.

Модель# 80 длинная, Модель #40 укороченная

Атенна "Isotron" для низкочастотных диапазонов 1.8-7.3 MHZ

Модель #

160

80

40 ***

80 & 40 Combo

Антенна "Isotron" для диапазона 14-30 МГц

Антенна "Isotron" 80/40 COMBO

Антенна "мини-квадрат"

Макс Блюмер (WA1MKP) предложил разработанную им антенну, занимающую минимум места. Антенна представляет собой петлю с периметром, равным длине волны.

Рисунок поясняет замысел конструктора антенны. В качестве основы была взята обычная рамка (левый эскиз), питаемая в точках х и у. Эта рамка излучает вертикально поляризованную волну в двух перпендикулярных плоскости чертежа направлениях, максимум напряженности поля находится в плоскости А-А'. Рамка может быть превращена в квадрат, затем (без существенной потери эффективности) - в прямоугольник (средний эскиз). При этом поляризация волны и направленно-ность излучения будут теми же, что и у круглой рамки. Если согнуть этот прямоугольник на 90° сначала по линии А-А', а затем по линиям В-В' и С - С', плоская петля превратится в объемный куб (правый эскиз). Периметр антенны, естественно, будет равен длине волны (L), а каждая из сторон куба составит всего 1/10L.

При этом сохранится вертикальная поляризация излучаемой волны, а вместо двунаправленной диаграммы направленности будет получена практически всенаправлен-ная диаграмма.

Изложенный принцип был вначале реализован в виде антенны диапазона 144 МГц. Для питания использовался 50-омный коаксиальный кабель с согласующим устройством (КСВ по диапазону менялся от 1,2 до 1,4). Исследование диаграммы направленности с помощью измерителя напряженности поля показало, что имеется незначительное отличие излучений вперед-назад (1,8 дБ) и вперед-вбок (3 дБ), последнее по-видимому объяснялось экранирующим влиянием питающего кабеля и элементов конструкции.

Затем WA1MKP изготовил аналогичную антенну на диапазон 21 МГц. Она имела такие же характеристики (правда, КСВ оказался несколько выше). Кроме QSO с другими штатами США были проведены связи с Южной Америкой и Европой.

("QST" (США), 1973, N 2.)

Антенна на 144 мгц

Развитие локальных ЧМ сетей в диапазоне 144 МГц и все большее распространение ретрансляторов привело к повышенному интересу радиолюбителей к всенаправленным антеннам с вертикальной поляризацией. Помимо классического четвертьволнового штыря (GP) очень часто применяется антенна с длиной излучателя 5/8 L. У такой антенны диаграмма направленности в вертикальной плоскости прижата к земле, что способствует увеличению дальности связи. Более того, по сравнению с GP антенна 5/8L имеет усиление 3 дБ.

В корейском журнале KARL Monthly (1996, April, p. 55-56) было опубликовано краткое описание УКВ антенны, которая представляет собой синфазный излучатель, составленный из двух антенн 5/8L.

Из общих соображений можно утверждать, что такая антенна при вполне приемлемых размерах (полная высота с мачтой около 3 м) имеет еще большее усиление чем одинарная 5/8L по сравнению с GP. Описанная версия антенны используется ВМФ США (USN STAR GP ANTENNA VHF) и имеет полосу рабочих частот 120...158 МГц при КСВ не более 1,3.

Схематически антенна показана на рис. 1. Верхний вертикальный излучатель питается через фазосдвигающую линию. Под углом 45" к нижнему вертикальному излучателю подключены два дополнительных излучателя, которые расширяют рабочую полосу частот. Два противовеса также расположены под углом 45° к вертикальным излучателям и имеют длину примерно 5/8L. Элемент согласования антенны с 50-омным фидером - контур L1C1.

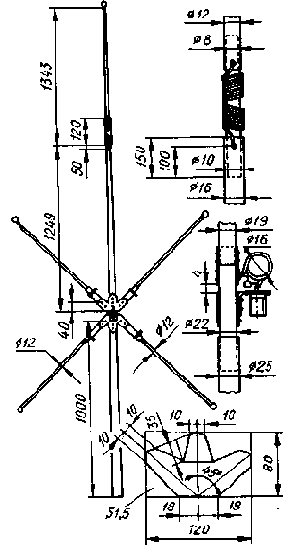

Конструктивное исполнение антенны показано на рис. 2. Верхний и нижний излучатели соединены диэлектрической вставкой, на которую наматывают фазосдвигающую линию. Фазосдвигающая линия выполнена из медного провода в изоляции. Диаметр провода в статье не указан, но из общих соображений он должен быть как можно большим (лишь бы линия поместилась на каркас). Треугольная форма позволяет ее намотать на диэлектрический каркас виток к витку. Между нижним концом нижнего излучателя и металлической мачтой длиной 1 м также имеется диэлектрическая вставка (противовесы с мачтой электрически не соединены).

противовесы и диэлектрическая вставка зажаты между трехлепестковыми деталями (см. рис. 2). Дополнительные нижние излучатели и противовесы составные. К трехлепестковыми деталям прикреплены отрезки труб с зажимами, в которые входят излучатели и противовесы, которые изготовлены из труб меньшего диаметра. Это дает возможность изменять их длину в процессе настройки антенны. Катушка бескаркасная. Она выполнена из медного голого провода диаметром 1,5 мм и имеет два витка с внутренним диаметром 16 мм. Емкость конденсатора С1 5...10 пф.

Поскольку антенна заводского изготовления, то вертикальные излучатели имеют переменный диаметр. У нижней трубы он, в частности, изменяется от 19 до 16 мм (см. рис. 2). В любительской конструкции можно, конечно, использовать обычную трубу с постоянным диаметром.

Антенна на подоконнике

Практически любой владелец СВ радиостанции приходит со временем к необходимости установки хорошей стационарной антенны. Однако, в городских условиях это оказывается не всегда просто, т.к. приходится решать как минимум три проблемы : юридическую ( в плане санкционирования и получения доступа на крышу ), механическую ( обеспечение необходимой ветроустойчивости) и антивандальную ( борьба за сохранность и исправность антенны и кабеля ).
Очевидно, что в ряде случаев этих трудностей можно избежать, если отказаться от антенны на крыше и использовать варианты балконных или даже подоконниковых антенн. Разумеется, их эффективность в значительной степени зависит от высоты подвески над уровнем земли , однако при грамотном построении можно добиться неплохих результатов и получить антенну с весьма хорошими параметрами, способную неплохо работать даже на уровне второго этажа.
Следует отметить, что в данном случае речь идет не о балконных антеннах класса "BOOMERANG", которые не получили широкого распространения из-за своих невысоких параметров ( полоса по уровню КСВ =2.0 не более 30 ... 35 каналов, минимальное значение КСВ очень трудно опустить ниже 1.3 ), а также некоторых конструктивных недостатков - слабого узла крепления и сравнительно большой длине штыря (его верхняя часть практически заглядывает в окно соседа сверху). Вниманию читателей предлагается описание несложной антенны, которая легко монтируется на подокониике, балконе и т.п. и обладает сравнительно неплохими параметрами. В ее основу положена идея обычного автомобильной антенны - укороченного штыря с удлиняющей катушкой и автотрансформаторным согласующим устройством.
Существует распространенное мнение, что автомобильные антенны с магнитным креплением невозможно настроить без солидного противовеса, которым является корпус автомашины. На самом деле это не так. Трудности, как правило, связаны с тем, что резонансная частота антенны при уменьшении противовеса смещается вверх и выходит за пределы СВ диапазона. При этом за счет большого рассогласования начинает излучать и антенный кабель, что крайне затрудняет проведение измерений и приводит к противоречивым результатам при попытках настройки всей системы. Не трудно убедиться, что, поместив антенну на подоконник и удлинив ее каким- либо образом на 25-30 см., можно добиться смещения резонанса обратно, однако минимальное значение КСВ при этом скорее всего окажется неприятно высоким. Действительно, более длинная антенна имеет более высокое входное сопротивление и для нее требуется дополнительное согласование с подводящим кабелем.

Антенное сторожевое устройство

В последнее время стал популярным новый вид воровства - хищение дорогих индивидуальных антенн промышленного производства с антенными усилителями, устанавливаемых на крышах многоэтажных домов. Это происходит обычно в тот момент, когда просмотр передач не ведется, и об отсутствии антенны их владельцы узнают лишь включив телевизор.

Предлагаемое мной устройство охранной сигнализации подает звуковой сигнал тревоги при попытке отключения телевизионной антенны или обрыве питающего кабеля. Оно отличается надежностью, простотой конструкции, широким диапазоном питающих напряжений, малыми размерами, не требует дефицитных деталей и может быть собрано даже начинающим радиолюбителем.

Питается устройство от блока питания, входящего в комплект антенного усилителя, потребляя ток в режиме покоя не более 3 мА, а в режиме подачи сигнала тревоги - менее 1 мА. Это особенно важно, так как ток, потребляемый непосредственно антенным усилителем, составляет более 30 мА, а трансформатор, входящий в состав блока питания, работает в режиме предельных нагрузок.

Схема устройства представлена на рисунке. Она состоит из ключа на транзисторах VT1 и VT2 и тонального генератора на микросхеме DD1. Устройство включено в разрыв минусовой цепи питания антенного усилителя и работает следующим образом. При включении блока питания в сеть транзистор VT1, благодаря резистору R1, открывается, и напряжение подается на антенный усилитель. Ток, протекающий через усилитель, создает падение напряжения, достаточное для открывания транзистора VT2. При этом напряжение на его коллекторе менее 1 В,что воспринимается входом элемента DD1.1 как логический "О", и генератор не работает.

При обрыве или отсоединении антенного кабеля питающее напряжение снимается с транзистора VT1. Транзистор VT2 закрывается. На его коллекторе появляется напряжение логической "1". При этом генератор включается и подает сигнал тревоги.

Тональный генератор выполнен по схеме мультивибратора на двух логических элементах - DD1.1 и DD1.2. Элемент DD1.3 является буферным. Генератор нагружен на пьезоэлектрический излучатель от электронных часов. Конструкция устройства позволяет использовать любые маломощные германиевые транзисторы структуры п-р-п, обладающие в открытом состоянии меньшим сопротивлением перехода коллектор-эмиттер и имеющие меньшее напряжение смещения. Допускается использование транзисторов структуры р-п-р, однако это потребует изменения полярности включения устройства в цепь питания антенного усилителя и применения дополнительного инвертора перед DD1.1.

Микросхему DD1 можно заменить аналогичной из серий К1561 или 564. Резисторы и конденсаторы - любого типа, желательно малогабаритные. Устройство смонтировано в корпусе блока питания антенного усилителя. При этом пьезоэлектрический излучатель выведен наружу и приклеен к боковой стенке корпуса через тонкую поролоновую прокладку.

Проверка работы устройства производится следующим образом.

Включите блок питания антенного усилителя в сеть. От антенного штекера, ведущего к телевизору, отсоедините центральную жилу кабеля (она прикручивается винтом). При этом должен прозвучать тональный сигнал тревоги. При необходимости частоту тона можно изменить подбором емкости С1.

Данное сторожевое устройство можно использовать для защиты от хищения спутниковых антенн и других изделий, питание которых производится по двухпроводной линии.

С.РЫБЧИНСКИЙ, г.Валдай-5, Новгородской обл.

(РЛ 2-99)

Антенны

ТРЕХДИАПАЗОННАЯ ВЕРТИКАЛЬНАЯ АНТЕННА БЕЗ ТРАПОВ

Стационарная антенна для радиотелефона SN-258

Экспериментальная антенна на 144 МГц

СПОСОБ ПИТАНИЯ УКОРОЧЕННОЙ РАМОЧНОЙ АНТЕННЫ

АКТИВНАЯ ПЕРЕДАЮЩАЯ АНТЕННА

УКВ АНТЕННА С ВЕРТИКАЛЬНОЙ ПОЛЯРИЗАЦИЕЙ

АНТЕННА НА 144 МГЦ

Две антенны на диапазон 2 метра

ДВУХДИАПАЗОННАЯ УКВ АНТЕННА

ВЛИЯНИЕ БЛИЗЛЕЖАЩИХ ПРЕДМЕТОВ НА РАБОТУ ШТЫРЯ И ГРОЗОЗАЩИТА

JUNGLE JOB, или Новые технические принципы конструирования компактных бимов

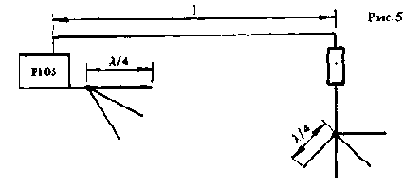

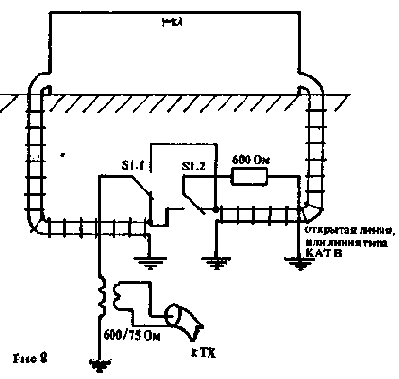

АНТЕННА БЕВЕРЕДЖА

УКОРОЧЕННАЯ YAGI НА 28 МГЦ

ВЕРТИКАЛЬНАЯ АНТЕННА НА 144 МГЦ

МИНИАТЮРНАЯ НАПРАВЛЕННАЯ АНТЕННА НА ДИАПАЗОН 144-146 МГЦ

АНТЕННЫ ДИАПАЗОНА 27 МГЦ

YAGI на 28 МГц

ПРОСТАЯ АНТЕННА

АНТЕННЫЙ ТЮНЕР

Прибор для настройки антенн

ШИРОКОПОЛОСНАЯ СПИРАЛЬНАЯ АНТЕННА

Логопериодическая антенна

Зигзагообразная проволочная антенна

АНТЕННА "МИНИ-КВАДРАТ"

УКОРОЧЕННАЯ АНТЕННА НА 160 М

Антенна на подоконнике

Рамочная антенна для КВ-диапазонов

Диско-конусная антенна.

Малогабаритная двухэлементная антенна для диапазона 20 м

АНТЕННА "ДВОЙНОЙ ТРЕУГОЛЬНИК"

Треугольная антенна

МАЛОШУМЯЩИЙ АНТЕННЫЙ УСИЛИТЕЛЬ

ТРЕХЭЛЕМЕНТНЫЙ "ZYGI BEAM"

ШИРОКОПОЛОСНЫЙ ВЕРТИКАЛЬНЫЙ ИЗЛУЧАТЕЛЬ

АНТЕННОЕ СТОРОЖЕВОЕ УСТРОЙСТВО

Вертикальная направленная антенна

ЕЩЕ ОДИН ВАРИАНТ ВЕРТИКАЛЬНОЙ НАПРАВЛЕННОЙ АНТЕННЫ

Модифицированная антенна

Волновой канал на 144-146 МГц

НАПРАВЛЕННАЯ 2-Х ЭЛЕМЕНТНАЯ АНТЕННА HB9CV

ОДНОДИАПАЗОННАЯ АНТЕННА БЫСТРОГО РАЗВЕРТЫВАНИЯ

ИЗГОТОВЛЕНИЕ УКВ-АНТЕННЫ YAGI

Антенный коммутатор на 144 МГц

6 дБ колинеарная УКВ антенна

GP-Plus

МНОГОДИАПАЗОННАЯ ДВУХЭЛЕМЕНТНАЯ "DELTA LOOP"

Двухэлементная укороченная антенна

Активная антенна в багажнике

Антенна "Isotron" для низкочастотных диапазонов

Медная многодиапазонная УКВ антенна "Кактус"

GP с емкостной нагрузкой для 160 м

Дискоконусная антенна для 7 МГц

ТРЕХДИАПАЗОННЫЙ ДИПОЛЬ

СПИРАЛЬНАЯ АНТЕННА ДЛЯ ПЕРЕНОСНЫХ РАДИОСТАНЦИЙ

Антенны диапазона 27 мгц

Новый диапазон гражданской связи 27 МГц дал возможность выйти в эфир многим тысячам радиолюбителей. Но рано или поздно перед владельцем такой радиостанции становится вопрос об увеличении дальности связи. Это может быть необходимо для связи с удаленным объектом, к примеру, дачей, местом отдыха или со знакомыми владельцами радиостанций на 27 МГц, проживающими на значительном удалении.

Возможно, Вы увлечетесь и дальней связью на 27 МГц, и коллекционированием QSL. В мире сотни тысяч людей увлекаются этим, и QSL-карточки СВ-станций, на мой взгляд, гораздо красивее карточек коротковолновиков.

Во всяком случае, проведение дальней связи с той штыревой антенной, которая прилагается к радиостанции, невозможно. Необходимо иметь эффективную наружную антенну. Но антенну необходимо еще соответствующим образом присоединить к передатчику.

Большинство импортных передатчиков СВ-связи имеет байонет-ный антенный разъем, что позволяет отсоединить штыревую антенну и подключить наружную (рис.1). Такой передатчик позволяет подключать 50-омный коаксиальный кабель, нагруженный на антенну сопротивлением от 30 до 100 Ом.

Антенны, описанные в этой статье, как раз и будут подходить под эти параметры. Трансиверы СВ-связи производства СНГ и простые зарубежные трансиверы могут и не иметь такого разъема. В случае использования Вашего трансивера для дальней связи такой разъем дкрбходимо установить. Далее, выход таких передатчиков для со-лгасования его с 75- или 50-Омным кабелем будет нуждаться в простом согласующем устройстве, изображенном на рис.2.

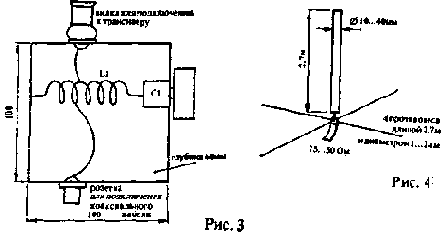

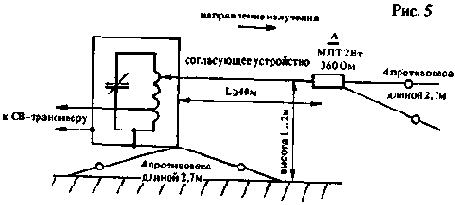

Катушка индуктивности, используемая в согласующем устройстве, — бескаркасная. Она намотана медным проводом диаметром 1-2 мм на оправке диаметром 2,2 см и растянута на длину 4 см. Количество витков — 10. Кабель первоначально подключается ко 2-му витку катушки, а антенна трансивера — к 4-му.

Конденсатор переменной емкости должен быть воздушным. Использование керамического подстроечного конденсатора ведет к снижению КПД устройства. Конструктивно устройство можно оформить в виде, показанном на рис.3. Коробка должна быть выполнена из металла — меди или фольгированного стеклотекстолита. Стыки должны быть тщательно пропаяны. После настройки коробка может быть закрыта крышкой, и конденсатор подстраивают еще раз. Настроить согласующее устройство можно используя сигналы СВ-станций или простейший ВЧ-вольтметр. Присоединяя антенну и выход трансивера к разным виткам катушки, добиваются максимума отклонения стрелки вольтметра или максимума приема сигнала.

Антенный коммутатор на 144 мгц

С.Ксенофонтов, ES4BW г.Кохтла-Ярве

Из теории длинных линий известно, что четвертьволновый отрезок коаксиального кабеля, короткозамкнутый на конце, на резонансной частоте имеет бесконечно большое сопротивление. Из-за отсутствия высокочастотных коаксиальных реле длительное'время использую это свойство для коммутации антенного усилителя, рис.1.

В режиме приема на антенный усилитель и обмотки реле подано напряжение питания. Четвертьволновые отрезки, подключенные к входу и выходу усилителя являются продолжением соединительного кабеля и при Rвх к Rвых, равного волновому сопротивлению кабеля не оказывают влияния на параметры фидера. Четвертьволновые отрезки, предназначенные для "обхода", короткозамкнутыми отрезками со стороны антенны и трансивера имеют большое сопротивление. Их амплитудно-частотная характеристика (АЧХ) приведена на рис.2.

Таким образом, кроме чисто изоляционных свойств они обладают и фильтрующими свойствами, являясь довольно эффективным фильтром с крутыми скатами, обусловленными высокой добротностью на резонансной частоте.

В режиме передачи питание с усилителя снимается, а его вход и выход заземляются, что обеспечивает практически полную гарантию защищенности от проникновения ВЧ сигнала передатчика. Кроме того, четвертьволновые отрезки, подключенные непосредственно к входу и выходу антенного усилителя, являются режекторными фильтрами для передатчика, а два других отрезка, соединенные последовательно, имеют длину, равную 0,5 лямбда и обладают свойством трансформатора сопротивлений 1:1, не оказывая влияния на параметры фидера.

В качестве коммутационных реле могут использоваться любые, имеющиеся в наличии. Основное требование к реле - как можно меньшая межконтактная емкость. Хорошие результаты получаются при использовании РЭС-34, РПВ-2/7 и т.п. при выходной мощности до 200 Вт.

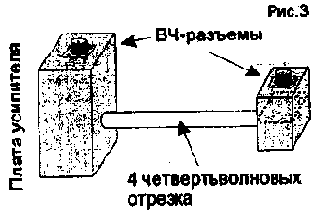

Вариант изготовления антенного коммутатора приведен на рис.3.

Четыре четвертьволновых отрезка кабеля, длиной 342 мм для частоты 144,1 МГц размещаются в дюралевой трубе длиной 340 мм и диаметром 30 мм. Один конец трубы завальцован в небольшую коробку с двумя высокочастотными коаксиальными разъемами (справа на рисунке), разделенными экраном. Другой конец завальцован в большую коробку (слева на рисунке), в которой находятся два реле и плата усилителя мощности, рис.3. Следует учитывать требования к монтажу высокочастотных устройств и обязательно отделять экраном входную цепь от выходной.

Антенный тюнер

При всем разнообразии схемных решений согласующие устройства выполняют одну и ту же задачу — трансформируют комплексное входное сопротивление антенны в низкоомное (50...75 Ом) и компенсируют реактивную составляющую в широком диапазоне частот. В англоязычной литературе такие устройства называются ATU (сокращение от antenna tuner unit). Это же сокращение иногда используется при CW QSO. Согласование контролируют КСВ-метром, установленным между передатчиком и антенным тюнером по минимуму стоячей волны.

КСВ-метр может быть выполнен по любой схеме, например, см. [ 1 ]. Там же написано, как правильно откалибровать КСВ-метр. Калибровка должна быть выполнена с применением эквивалента, рав- ' ного выходному сопротивлению выходного каскада ТХ.

Наиболее распространенная схема антенного тюнера — Т-обраэ-иая схема (рис.1), обладающая хорошей широкополосностью и исключающая подстройку при изменении частоты в пределах одного диапазона. Такую схему отличает широкополосность и подавление гармоник 10... 15 дБ в зависимости от типа антенны и рабочей частоты.

На рис.3 изображена наиболее узкополосная схема, но подавление гармоник достигает 28 дБ. Такой тюнер способен работать с антеннами различного сопротивления — от десятка Ом до десятков кОм. Ведущие фирмы, производящие согласующие устройства, такие как MFJ и другие, придерживаются Т-образных схем.

Существует и другое схемное решение (рис.2). Это относительно неудобная схема, требующая частой подстройки при перемещении по диапазону, однако узкая полоса может быть полезна как с точки зрения подавления гармоник ТХ, так и при приеме для отстройки от QRM.

Во всех случаях применялась переменная индуктивность от старого передатчика РСБ-5, однако можно использовать аналогичную с индуктивностью 26. ..28 мкГн для работы в диапазоне 1,8.. .30 МГц. Конденсаторы переменной емкости должны быть с зазором 2... 3,5 мм в зависимости от мощности передатчика. Когда речь идет о применяемых конденсаторах, важно максимальное, а не минимальное значение емкости. В Т-образной схеме емкость каждого конденсатора может быть не менее 180 пф, однако лучше брать конденсаторы по 240...250 пф. В случае применения длиннопроводных антенн потребуются именно такие значения емкостей. Если нет необходимой переменной емкости, можно с помощью ВЧ-реле добавлять постоянный конденсатор параллельно переменному.

Диско-конусная антенна.

По сравнению с коаксиальной антенной диско-конусная антенна, обладая также круговой диаграммой направленности и таким же способом питания, имеет значительно большую полосу пропускания. По сравнению с обычным диполем коэффициент усиления этой антенны равняется -ЗдБ. Это уменьшение коэффициента усиления не должно вызывать удивления, так как диско-конусная антенна имеет правильную диаграмму направленности при очень большой полосе пропускания. Конструкция диско-конусной антенны, изображенная на рис. 11-40, при соблюдении указанных размеров и непосредственном питании по коаксиальному кабелю с волновым сопротивлением 60 Ом имеет полосу гропускания от 85 до 500 МГц.

Puc.1

Конус изготовляется в виде рупора из листа меди или какого-либо другого материала, который легко паять. Кабель питания проводится внутри конуса и его внешняя оплетка припаивается к конусу, а очищенный отрезок внутренней жилы длиной 100 мм - к металлическому диску. Диск удерживается в горизонтальном положении с помощью изолирующих подпорок.

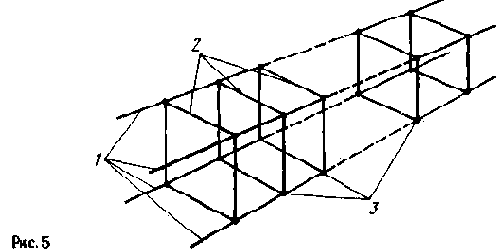

Для установления дальних радиосвязей в диапазонах 144- 146 Мгц и особенно на 420-425 Мгц необходимо сконцентрировать излучение электромагнитной энергии в виде узкого луча и направить его возможно ближе к горизонту. При этом также необходимо иметь возможность устанавливать радиосвязи с корреспондентами, находящимися в различных направлениях от радиостанции при неподвижной антенне. Для такого случая антенна должна иметь в вертикальной плоскости диаграмму направленности в виде вытянутой восьмерки, а в горизонтальной - в виде окружности. Подобную диаграмму можно получить при исполнении биконической антенны (рис. 2), представляющей собой два металлических конуса, к одному из которых присоединена средняя жила кабеля, а к другому - его оплетка. Недостатком такой антенны является необходимость симметричного возбуждения.

Puc.2Широкополосная биконическая дискоконусная антенна (рис. 3), в которой роль верхнего конуса выполняет диск, не требует симметричного возбуждения. В табл.1 приведены размеры дискоконусных антенн, рассчитанных для работы в любительских диапазонах.

Дискоконусная антенна для 7 мгц

Виктор Холод. г.Грайворон, Белгородская обл.

Антенна уступает диполю при ближних связях, но существенно превосходит его при дальних QSO. Полоса пропускания на 7 МГц - около 500 КГц. Можно рекомендовать ее для работы на более высокочастотных диапазонах как в таком виде, так и в расчитанном однодиапазонном.

Две антенны на диапазон 2 метра

Портативная антенна

"Pounder"

K1TD, используя теорию логопериодических антенн, сконструировал четырехэлементную антенну, которая из-за своего малого веса (около 500 г) получила название Pounder (в переводе с английского означает фунт). Схематический чертеж этой антенны приведен на рис. 2.

Элементы антенны выполнены из дюралюминиевых труб диаметром 6 мм, которые крепят к питающей линии винтами М4. Для настройки с наружной стороны элементов целесообразно предусмотреть возможность ввинчивания в них винтов М4 длиной около 50 мм.

Питающая линия изготовлена из двух дюралюминиевого уголка 12х12х1,5 мм, между которыми находится изоляционная прокладка (из органического стекла, фторопласта и т.д.) толщиной 3...6 мм. Между собой уголки скреплены со стороны элемента L4 винтом М4, со стороны L1 - ВЧ-разъемом, к которому подключают питающий коаксиальный кабель. К мачте антенну крепят, используя траверсу длиной около 1 м из изоляционного материала.

Для симметрирования антенны коаксиальный кабель вблизи разъема наматывают (шесть витков) на ферритовое кольцо.

Антенна имеет усиление около 5 дБ. КСВ на краях рабочего диапазона находится в пределах 1...1.8. Соотношение излучения вперед-назад приблизительно равно 20 дБ.

Георгий Члиянц (UY5XE) Украина, г.Львов

Двухдиапазонная укв антенна

Интерес к работе на диапазонах 144 и 430 МГц в местных сетях вызвал соответствующий интерес к многодиапазонным УКВ антеннам. Установленные на одной мачте и запитываемые одним коаксиальным кабелем они позволяют существенным образом сократить расходы на их изготовление.

На рис.1 приведена структура несложной двухдиапазонной УКВ антенны, предложенной DJ2AZ. Она состоит из четвертьволнового излучателя (GP) на диапазон 144 МГц, на нижнюю часть которого установлен четвертьволновый "стакан" на диапазон 430 МГц ("дном" вниз, электрически внизу соединен с излучателем).

На диапазоне 144 МГц этот "стакан" эквивалентен небольшой индуктивности, включенной в четвертьволновый излучатель на уровне верхнего среза "стакана". Влияние его невелико и в процессе настройки компенсируется изменением длины излучателя. На диапазоне 430 МГц длина верхней (над "стаканом") части излучателя будет 5/8L. "Стакан" работает на этом диапазоне как согласующий трансформатор, обеспечивая нормальное питание верхней части излучателя.

Возможный вариант конструктивного исполнения такой антенны приведен на рис. 2. Он рассчитан на непосредственное подключение к радиостанции через разъем PL-259 (стандартный для многих радиостанций зарубежного производства). Для других вариантов установки ее нижняя часть (относящаяся к разъему) соответствующим образом модифицируется.

Основной излучатель составной. Нижняя его часть выполнена из алюминиевого (лучше латунного или медного) прутка диаметром 4 мм. На его верхнюю часть надвинута трубка с внешним диа

метром 6 мм и толщиной стенок 1 мм, перемещением которой и настраивают антенну. "Стакан" выполнен из трубки диаметром 8 мм и толщиной стенок 0,5 мм. В нижней его части имеется металлическая вставка, через которую положение "стакана" на излучателе фиксируется с помощью стопорного винта. В верхней части "стакана" имеется вставка из тефлона или любого другого высокочастотного диэлектрика, которая фиксирует его положение по отношению к основному излучателю и исключает попадание атмосферных осадков в "стакан".

Двухэлементная укороченная антенна

Д. Уолш. (W8HRF)

Включение элементов, электрически удлиняющих антенну, во внешние участки диполей более выгодно по сравнению с включением их в центр, поскольку оно обеспечивает более высокое сопротивление излучения по отношению к сопротивлению потерь системы. Кроме того, потери в этом случае получаются меньше за счет помещения элемента в точку, через которую Протекает меньший ток. Наконец такое включение удобнее и с конструктивной точки зрения - не требуется включать в центр диполя изолирующие вставки, ослабляющие жесткость конструкции.

В соответствии с изложенными соображениями радиолюбитель Д. Уолш. (W8HRF) построил укороченную антенну для 20-метрового любительского диапазона. Антенна состоит из активного элемента с гамма-согласующим устройством и пассивного директора. Элементами, удлиняющими антенну, являются катушки и конденсаторы. Последние образованы проволочными кругами с перекрестиями, укрепленными на концах элементов (рис. 1).

Рис.1

Катушки активного элемента содержат по 15 витков, директора - по 11 витков алюминиевого провода. Диаметр катушек - 75 мм. Для придания жесткости конструкции внутрь катушек введены распорки из оргстекла.

Катушки активного элемента смонтированы на изоляционной вставке, как показано на рис. 2. Для монтажа директора эта вставка может не применяться.

Рис.2

Емкостные элементы выполнены из алюминиевой проволоки. Диаметр кругов 430 мм.

Настройка антенны производилась растяжением и сжатием витков катушек и изменением длины элементов. Для работы в телефонном участке диапазона директор был настроен на 14,8 Мгц, активный элемент - на 14,3 Мгц с помощью ГИР. При измерении КСВ были получены такие результаты: 14,2 Мгц - 1,5; 14,3 Мгц - 1,05; 14,35 Мгц - 1,3.

При работе на эту антенну использовался передатчик мощностью 2 кВт р.е.р. (1 кВт CW).

Антенна может быть рекомендована любителям, испытывающим затруднение с размещением полноразмерных антенн.

QST, 1969, N 2

Еще один вариант вертикальной направленной антенны

В предыдущей статье автора (В. Поляков. Вертикальная направленная антенна. "KB журнал", № 5, 1998 г., с. 27-31) была подробно описана двухэлементная направленная антенна, состоящая из двух активных вертикальных вибраторов. В процессе экспериментов с ней был придуман и другой способ питания вертикальных вибраторов, без применения четвертьволновой двухпроводной линии. Может быть, это в какой-то мере возврат к старому и известному, тем не менее антенна заработала, легко настраивалась, показала неплохие результаты и была использо вана практически. Предлагаем эту конструкцию на суд читателям.

По идеологии эта антенна по-прежнему является ZL-бимом с двумя близко расположенными вертикальными полуволновыми вибраторами, питаемыми почти в противофазе (фазовый сдвиг токов в вибраторах около 215°). Изменения касаются способа питания вибраторов. Обратимся к рис. 1, где показан неразрезной полуволновый вибратор и распределения тока I и напряжения U в нем.

Графики этих распределений почти точно соответствуют отрезкам синусоид. В точке X, смещенной на некоторое расстояние от середины вибратора, его сопротивление, в полном соответствии с законом Ома, определяется отношением напряжения к току, R=U/I. Оно равно нулю в середине вибратора (поскольку здесь напряжение обращается в нуль) и возрастает пропорционально tg(2пX/L,) при смещении точки питания на расстояние Х от середины вибратора. Таким способом, кстати, осуществляется питание антенны Windom однопроводным фидером с сопротивлением около 600 Ом. Нам же понадобится сопротивление около 25 Ом, поэтому смещение точки питания от середины вибраторов будет очень незначительным.

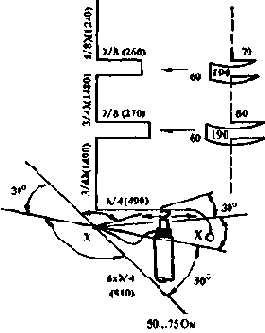

Электрическая схема предлагаемой антенны с ориентировочными размерами, приведенными в длинах волн, показана на рис.2.

Кабель питания с волновым сопротивлением 50 Ом подключается к точкам Y-Y, обеспечивая их противофазное возбуждение. Эти точки соединяются короткими "толстыми" отрезками проводников с точками питания вибраторов Х-Х. "Толстые" проводники нужны здесь для понижения их индуктивного сопротивления, которое, впрочем, будет скомпенсировано при настройке антенны, и как выяснилось, существенного влияния не оказывает. Для питающего фидера входные сопротивления вибраторов включены последовательно, вот поэтому-то входное сопротивление вибраторов в точках Х-Х и должно быть около 25 Ом. С равным успехом антенну можно согласовать и с 75-омным кабелем, просто расстояние от середины вибраторов до точек Х-Х будет чуть-чуть больше.

Антенны

В.Цитко, RW4CB г.Ртищево

За основу взята конструкция вертикальной антенны из книги К.Ротхаммеля, но вместо вертикального полуволнового вибратора с целью повышения волнового сопротивления используется шлейфовый излучатель с системой противовесов, расположенных под углом 120 градусов. Четыре пассивных элемента антенны согнуты под таким же углом. В середине каждого пассивного элемента установлены реле, рис.1.

Известно, что максимум излучения антенны приходится на место, где имеется максимум тока. (???) Если высота установки (подвеса) антенны меньше 1/4 лямбда, то лучше использовать вертикальное расположение излучателя (вертикальная поляризация). Конструируя эту антенну, исходил из следующей предпосылки. Проживая в панельном 5-ти этажном доме, крыша которого общедоступна по определению, как-то не хотелось использовать достаточно дорогие материалы и узлы - очень рискованно - упрут. Поэтому появилось желание минимизировать затраты на ее изготовление. Предлагаемая антенна для 20-ти метрового диапазона не содержит дефицитных материалов и занимает площадь 10 на 10 метров, работает, на мой взгляд, нс хуже двойного квадрата, а время переключения диаграммы излучения занимает всего одну секунду. Основой конструкции является металлическая (стальная) труба диаметром 25 мм и высотой 9 метров с металлической крестовиной на верху. Длина каждой перекладины 2,6 метра (по 1,3 м в каждую сторону). Ниже на расстоянии 5,5 м устанавливается изоляционная пластина, на которой крепятся противовесы и шлейфовый вибратор, растянутый параллельно трубе-мачте. Расстояние между активным и пассивными элементами вверху и внизу некритично и выбирается 1 ... 1,5 м. Расстояние от точки питания до реле равно 3 м и определяется длиной оттяжки между реле и изоляционной пластиной. Крестовина приваривается на 0,5 м ниже верхнего конца трубы и расчаливается стальной проволокой. Нижние концы пассивных элементов и противовесов через короткие оттяжки закрепляются на крыше и как-бы усиливают антенну, поэтому вполне достаточно одного яруса оттяжек, идущих от 1/3 трубы сверху. Длина шлейфового виб-ратора около 5,3 м, а расстояние между его проводами 30 см. Длина противовесов 5,3 м, рис.2.

Длина пассивного элемента как директора - Юм, контакты реле замыкают удлиняющий шлейф. Длина пассивного элемента как рефлектора - 11м, контакты реле разомкнуты. Проволочный шлейф длиной 1 м подвешен на оттяжке, идущей от реле. Переключающие реле типа РЭС-9, обе группы контактов соеди-нены параллельно. Параллельно обмоткам реле установлены конденсаторы 0,01 мкФ, рис.3.

Излучение антенны (диаграмма направленности) переключается двумя тумблерами с нейтральным положением. Один переключает направление восток -запад, другой север - юг. Каждая позиция тумблера подключает соответствующее реле.

Возможны 8 (восемь) рабочих комбинаций:, 4 позиции - один директор три рефлектора и 4 позиции - два директора дав рефлектора, что соответствует выбору следующих направлений: Север, Север-Восток, Восток, Юго-Восток, Юг, Юго-Запад, Запад, Северо-Запад.

Питание антенны осуществляется коаксиальным кабелем 50 Ом. Для симметрирования и уменьшения шумов при приеме этим хе кабелем на ферритовом кольце с магнитной проницаемостью (600 - 2000 НН) наматывается 5 ... 10 витков. Кольцо располагается в непосредственной близости у точки питания антенны.

Настройка антенны сводится к подбору длины вибратора по минимуму КСВ, а подбором длины рефлектора необходимо добиться максимума подавления назад. Делать это очень удобно, так как конец рефлектора находится низко над крышей.

По оценкам корреспондентов при сравнении с диполем выигрыш составляет до двух баллов, а подавление заднего лепестка доходит до четырех.

Без особого ухудшения параметров антенны ее можно сделать на три диапазона, что и реализовано в конечном варианте. Параллельно трубе-мачте (на рисунке не показано) от точки питания до верха трубы, а затем оттяжкой в сторону размещается провод длиной 10,3 м (на частоте 14 МГц он имеет высокое входное сопротивление и не влияет на работу основной антенны). Подключаются такой же длины противовесы и антенна начинает работать в диапазоне 7 МГц, как укороченный GP, а также на диапазоне 21 МГц на третьей гармонике. Количество противовесов на каждом из диапазонов должно быть нс менее четырех. Замечено также, что антенна вполне удовлетворительно работает даже на диапазоне 28 МГц.

На основной частоте антенна имеет малые углы излучения в вертикальной плоскости и весьма эффективна при проведении дальних связей. На ближних трассах (расстояниях) иногда проигрывает "веревочным" антеннам.

"Радио-Дизайн" Выпуск № 10 (3-98)

Антенны

Виктор Холод. г.Грайворон, Белгородская обл.

Антенна выполнена из медного провода диаметром 2,5 мм длиной около 45 см. Катушка L1 содержит 5,5 витков (шаг 5,5 мм). Ее внутренний диаметр 12 мм. Сверху антенны припаян металлический "зонтик", обеспечивающий ей широко-полосность и снижающий сопротивление излучения. К нижнему концу антенны припаян разъем СР50. Антенна, схематически изображенная на рис. 1, сконструирована радиолюбителями W6AAQ и W6TWW для установки на автомобили. По своим параметрам она близка к вертикальным антеннам, имеющим длину 5/8А, .

Изготовление укв-антенны yagi

Г.КАМЕНЕВ. Россия, г.Черкесск

Любой радиолюбитель, особенно начинающий, приступая к изготовлению антенны "волновой канал", сразу сталкивается с проблемой, как наиболее точно воплотить в металле все размеры. Точность изготовления должна быть довольно высока для диапазона 144 МГц- ±1,5 мм, для диапазона 432 МГц - ±0,5 мм

Чем точнее выполнена антенна, тем ее параметры будут выше Не способствует качественному изготовлению антенны и обычный домашний набор слесарного инструмента -дрель, ножницы и ножовка по металлу И тем не менее, я берусь утверждать, что имея этот минимальный набор инструментов, можно точно изготовить антенну даже с длинной траверсой Это проверено при изготовлении нескольких антенн DJ9BV -13 элементов на 144 МГц и F9FT - 21 элемент на 432 МГц. Все они получились с высокой точностью Необходимый минимум инструментов.

- ручная дрель (механическая)-ее лучше "чувствуешь";
- набор сверл диаметром 2 2,5 мм с l=69 мм и l=50 мм,
- ножовка по металлу с самыми мелкими зубьями (такими лучше резать тонкостенные трубы),
- рулетка 5 м (лучше -10 м), - два самодельных кондуктора (СК).

Дополнительно необходимо разметочное "поле", которым может быть кусок ровного рельсового швеллера подходящей длины СК показан на рис 1, он изготавливается следующим образом. Берется два отрезка проката (круг или шестигранник) диаметром 50...55 мм l=80 100мм с ровными торцами, и на токарном станке просверливается осевое отверстие, диаметр которого на 0,5 мм больше, чем диаметр траверсы. Обязательно проверить, свободно ли по всей длине траверсы проходят заготовки

Возможно, труба траверсы будет где-то слегка помята, тогда зазор в 0,5 мм придется увеличить до 1 мм, или же киянкой отрихтовать трубу. Если заготовки по траверсе прошли свободно, к ним в центре приваривают опорные планки длиной 120.. 150 мм. До сварки в середине СК нужно просверлить и нарезать резьбу М6 8 мм для стопорного винта.

Сам винт должен иметь удобную в работе ручку и обязательно конусный конец. Только таким винтом обеспечивается четкая и мягкая фиксация кондуктора на траверсе в нужном месте.

Экспериментальная антенна на 144 мгц

Виктор Беседин (UA9LAQ),
г. Тюмень

Описываемая ниже экспериментальная антенна (ЭА) обострила еще одну проблему электромагнитной совместимости средств связи — проблему подавления зеркального канала радиоприемных устройств. При экс периментах с ЭА и передатчиком с выходной мощностью 2 Вт в условиях города возникли нарекания от профессионально-коммерчес кой организации на помехи от излучения по бочных частот.

Последующая проверка сканирующим приемником в указанном диапазоне частот (145 МГц) вблизи передатчика результата не дала. Предшествующая работа в течение двух лет на том же месте и с той же аппаратурой нареканий не вызывала, а разница была лишь одна — другая антенна: до инцидента — "двойной квадрат", затем — описываемая ЭА. Излученная энергия двухваттного передатчика оказалась настолько сконцентрированной в направлении главного лепестка диаграммы направленности антенны, что сравнялась по уровню с сигналом в основном (не зеркаль- . ном) канале "коммерческого" приемника, где прием сигнала передатчика двухметрового ди-апазона стал возможен точно так, как если бы передача велась на частоте на 2Fпч выше.

Прошу радиолюбителей обратить самое серьезное внимание на эту проблему: хотя она, действительно, и "не ваша", устранять ее придется вам. так как коммерсантам (и иже с ними) до этого дела нет: они "заплатили деньги" и раскошелиться на дополнительный фильтр верхних частот или полосовой фильтр вы их не сможете заставить.

Проведя некоторые измерения, автор (от греха подальше) решил перенести эксперименты с ЭА в полевые условия — на дачу. Поскольку антенна весит немного и очень легко свертывается и развертывается, проблем с транспортировкой не возникает. Несколько слов о том, почему именно "квадрат" выбран в качестве переносной антенны. Во-первых, он вдвое короче, например, дипольной антенны (в плане длины элементов). Во-вторых (и это — главное), "квадрат" может эксплуатироваться при очень небольших высотах подвески и малочувствителен к окружающим предметам (влияние руки, поднесенной к антенне сбоку, сказывается только на расстоянии, меньшем 150...200 мм). В-третьих, такая антенна до известной степени подавляет местные шумовые и импульсные помехи. В четвертых (в авторском варианте), имеет замкнутый по постоянному току активный элемент.

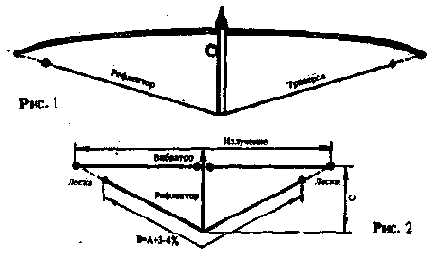

Jungle job, или новые технические принципы конструирования компактных бимов

На заре развития радиосвязи считали, что антенны должны быть большими, чтобы и сигнал был сильным. Это предположение было верным, т.к. в ту эпоху использовались очень низкие частоты.
Позднее открыли, что если 2 антенны расположить на расстоянии полуволны друг от друге и запитатъ их в фазе, то сигнал усилится в некоторых направлениях, как если бы мощность передатчика удвоили. С тремя антеннами мощность излучения утраивалась и т.д.
В общем случае мы называем это усилением системы антенн.
К несчастью, это вынуждало ставить антенны цепочкой одну. за другой, и 10 диплолей, размещенных на расстоянии полуволны друг от друга, вытягивались на расстояние S длин воли!
Антенны этого типа известны под названием Systemes Addittoanels и используются в КВ-радиовещании.
Джон Краус W8JK первый испытал систему из 2-х диполей, но запитанных в противофаэе. Большая часть экспертов того времени считала это пустой тра-той времени, т.к. излучение вибраторов компенсирует друг друга. Мощность передатчика фиксировалась в нескольких секторах, и Краус нашел эффективное излучение в двух относительно узких секторах, но с большой энергией в неожиданной оси. Усиление было почти 4 только с двумя диполями, тогда как усиление двух диполей в addroonnel ant всего лишь 2.
W8JK была вероятно первой антенной "суперусиление". Позднее было показано математически, что с тремя элементами в таком расположении можно достигнуть усиления не 3, как в случае ant addltonnel, a приближающегося к девяти.

Развитие концепций W8JK привело к появлению целого ряда антенн "суперусиление". В этом ряду наиболее известна Yagl.

На УКВ часто используется один питаемый элемент, несколько пассивных директоров и один или два рефлектора. Общая длина бума достигает нескольких длин волн.

Каждый элемент расположен от другого на расстоянии 0,2...0,3 длины волны, в этом случае оказывается меньшее влияние на полосу пропускания антенны, входное сопротивления и КПД.

В большинстве случаев используется компромиссный вариант с расположением элементов на расстоянии меньше оптимального (до 0,1 длины волны). Мои эксперименты были основаны на применении рефлектора в виде "V" из провода вместо обычных алюминиевых труб.

Логопериодическая антенна

Логопериодическая антенна - широкополосная направленная антенна, работающая в десятикратном и более широком диапазоне волн. По коэффициенту усилении антенна эквивалентна трех-четырехэлементной антенне «волновой канал». Может быть использована для приема сигналов многопрограммных телецентров при любых сочетаниях каналов метровых и дециметровых волн (каналы 1—41).

Один из простых вариантов антенны показан на рис.1. Антенна состоит из ряда параллельных вибраторов, подключенных к двухпроводной линии с последовательной переполюсовкой точек питания вибраторов. Длины вибраторов и расстояния между ними убывают в геометрической прогрессии в направлении к точкам подключения фидера. Позади самого длинного вибратора устанавливают короткозамыкающую перемычку, улучшающую согласование антенны с фидером и обеспечивающую симметрирование.

Кабель пропускают внутри одной из трубок двухпроводной линии и припаивают со стороны самого короткого вибратора, как показано на рис.1.

Характеристики антенны зависят от знаменателя геометрической прогрессии т, характеризующего скорость убывания длин вибраторов и расстояний между ними, и угла ф при вершине треугольника, в который вписаны вибраторы. Чем ближе т к единице и чем меньше ф, тем больше коэффициент усиления антенны, однако при этом возрастают ее габариты и масса. На практике принимают обычно т =0,8—0,9 и ф=30—40°, что позволяет получить достаточно высокий коэффициент усиления при относительно небольших габаритах и массе.

При выбранных т и ф размеры антенны можно определить графически исходя из Lmax и Lmin — максимальной и минимальной длин волн рабочей полосы частот. Сначала следует определить длину l1 первого (наибольшего) вибратора, которая должна составлять 0,55 Lmax, после чего начертить равнобедренный треугольник с основанием, равным длине первого вибратора в уменьшенном масштабе (например, 1 : 20 или 1 : 50), и выбранным углом ф при вершине. В дальнейшем все построения и расчеты следует выполнять с учетом этого же масштаба. Второй вибратор располагают на расстоянии d1 = (0,15—0,18) Lmax. Длина его l2 равна длине отрезка прямой, проведенной параллельно основанию на расстоянии ri,.

Малогабаритная двухэлементная антенна для диапазона 20 м

Одним английским коротковолновиком разработана малогабаритная двухэлементная антенна, получившая название. "Zygi-beam". Каждый элемент антенны (см. рис. 1) выполнен в виде прямоугольника, сумма длин сторон которого приблизительно равна L/2, а отношение большой стороны к малой - двум. Середины больших сторон разомкнуты. Элементы антенны располагаются в одной плоскости и имеют активное питание. Элементы изготовляют из отрезков алюминиевых трубок с внешними диаметрами 13 и 6 мм. Отрезки тонких трубок изгибают в виде буквы П и их концы, длиной около 160 мм, вставляют внутрь толстых трубок.

Элементы антенны укрепляют на пластинках размером 305Х63 мм. выполненных из стали и оргстекла (см. рис. 2). К стальным пластинам крепят концы трубок, к которым подключается питание, а к пластинам из оргстекла - свободные концы трубок, находящиеся под высоким напряжением.

Отрезок линии передачи, соединяющий элементы, выполнен из ленточного кабеля длиной 2185 мм с волновым сопротивлением 300 Ом.

Настройка элементов антенны на резонансные частоты, указанные на рис.1, производится при отключенном ленточном кабеле перемещением тонких трубок внутри толстых. Перемещение трубок на 2,5 мм приводит к изменению резонансной частоты приблизительно на 100 кГц. Настройку каждого элемента следует производить с обеих сторон с тем, чтобы сохранить симметрию конструкции. Величина КСВ правильно настроенной антенны на частоте 14,2 МГц не должна превышать 1,1. Уменьшения КСВ можно достичь подстройкой элемента А. От настройки же элемента Б зависит, в основном, соотношение мощностей излучаемых в прямом и обратном направлениях.

Входное сопротивление антенны состав-ляет 42 Ом, что позволяет использовать для ее питания кабель с волновым сопротивлением 50 Ом. При использовании 75-омного кабеля для согласования антенны с фидером использовался трансформатор, установленный вблизи входных зажимов антенны. с коэффициентом трансформации сопротивлений 1.6.

Ширина диаграммы направленности по уровню половинной мощности составляет примерно - 70° при отношении мощностей, излучаемых в прямом и обратном направлениях порядка 8-10 дБ. Усиление антенны, по оценкам автора, превышает 4 дБ. Антенна излучает энергию в основном под малыми углами к горизонту, высота ее установки слабо влияет на рабочие характеристики.

"Old man" (Швейцария), 1975. N 2

Малошумящий антенный усилитель

Схема антенного усилителя на полосковых резонаторах, работающего в диапазоне 70 см (430 МГц), показана на рис. 1. Низкий уровень шума усилителя обусловлен использованием малошумящего СВЧ транзистора. Усилитель имеет коэффициент усиления около 15 дБ, обладает хорошей линейностью и малыми перекрестными искажениями Входной и выходной резонансные контуры представляют собой отрезки полосковой линии с отводами для согласовании входного и выходного сопротивлении (75 Ом), Резонаторы настраивают конденсаторами С2 и С4.

Puc.1

Устройство усилителя, его габариты и размеры основных элементов показаны на рис. 2. Корпус усилителя и обе линии изготовлены из фольгированного стеклотекстолита толщиной 1 мм. Детали корпуса располагают фольгой внутрь и соединяют пайкой. Перегородка (рис. 2,б) вырезана из листовой меди (или латуни) толщиной 0,5 мм. Необходимо, чтобы все швы были тщательно пропаяны по всей длине. Линии припаивают фольгой наружу между торцевой стенкой корпуса и конденсаторами С2 и С4.

Puc.2

Подстроечные конденсаторы С2 и С4 - поршневого типа. Конденсаторы С5 и С6 - проходные (емкостью до 1000 пф), С1 и С3 - миниатюрные дисковые с сильно укороченными выводами. Дроссели намотаны эмалированным проводом диаметром 0.3 мм. Дроссель Др1 - бескаркасный. состоит из 10 витков, Др2 намотан на резисторе сопротивлением 1 кОм, мощностью 0,25 Вт и содержит 12 витков. Детали, не показанные на рис. 2. смонтированы снаружи корпуса. Ввод питания (+12 В) выполнен в виде керамической стойки.

Настраивают усилитель сначала конденсатором С4. затем С2, далее резистором R5 и снова конденсаторами до получения максимального усиления. Движок переменного резистора R5 перед настройкой должен находиться в среднем положении.

"Radio REF" (Франция), 1975, № 11

Примечание. Наиболее близким аналогом транзистора BFR91 (BFR90) по параметрам и типу корпуса является транзистор 2Т367А. однако он имеет больший коэффициент шума.

Медная многодиапазонная укв антенна "кактус"

Gary - KG0ZP

Мы надеемся что Вы уже знакомые с конструкцией стандартной J-антенны, так что не будем вникать в ненужные подробности. Предлагаемая антенна является разновидностью J-антенны и может с большим успехом применяться на один, два, три и более диапазонов. Питание данной антенны может осуществляться как от отдельных кабелей для каждого диапазона, так и одним кабелем, правда первый вариант наиболее предпочтителен.

В конструкции антенны нет никакой хитрости, только не забывайте, что полная длина антенны определяется самой низкой рабочей частотой. Другими словами, если Вы используете антенну на 144, 430 и 900 МГц, то общая длина излучателя будет соответствовать длине антенны 2-х метрового диапазона, т.е. около 150 см.

Коаксиальные кабели пропускаются внутри центрального штыря к соответствующим элементам. Между элементами антенны используются Т-образные стыки. Проблема при конструировании антенны состоит в том, что чем больше диапазонов Вы используете, тем труднее обеспечить равномерность SWR на всех диапазонах.

Ниже приведена таблица размеров антенны для некоторых диапазонов.

Для лучшего результата, сначала изготовьте самый высокочастотный вибратор, например для диапазона 435 Мгц. Вибратор изготавливается из медной трубки диаметром 9 мм, согласующая линия - из медной 6-мм трубки. Конечно, конечный продукт будет в форме "J". Теперь изготовим элементы следующего диапазона, например на 223.5 MHz, добавляя трубку на T-соединителе, который является базовым креплением 435 MHz антенны. Мы использовали 12 мм трубку для вертикального излучателя и 12 мм для шлейфа этой секции. Теперь изготовьте 146 MHz антенну, не забудьте что полная длина антенны - самая низкая частота которую вы будете использовать. Мы используем 18 мм трубку для вертикального излучателя и 12 мм для шлейфа. Шлейф должен быть параллелен вертикальному излучателю, но он может располагаться с любой стороны относительно вертикальной оси. Мы предпочитаем размещать их на попарно противоположных сторонах, но вы можете делать их все с одной стороны, если хотите. Окончательно внешний вид такой антенны напоминает кактус, окуда и ее название.

Миниатюрная направленная антенна на диапазон 144-146 мгц

Описание нового типа антенны на диапазон 2м было опубликовано в "REF Radio" N 12/89 г. и N 1 /90 г. Авторы этой антенны — F6HLZ и FC1MZO считают, что их конструкция произведет революцию в коротковолновом мире. Авторскую идею охраняет французский патент, но авторы разрешили публикацию.

Рис.1

Представляя четыре версии этой антенны, ограничимся короткими характеристиками и конструктивными особенностями.

ВЕРСИЯ N1. Образуют два равносторонних треугольника с размером стороны 250 мм. Треугольники расположены горизонтально, один над другим, на расстоянии 292 мм. Регулировка этого расстояния влияет на величину КСВ, а достигаемое усиление равно б дБ.

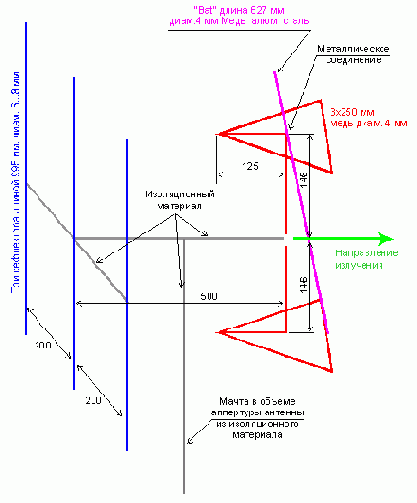

ВЕРСИЯ N2. Это модернизированная антенна версии N1, к которой добавлен так называемый "bat" (на рис.1 помечен и выделен). В этом случае усиление антенны доходит до 8 дБ.

ВЕРСИЯ N3. В антенну версии N2 добавлены два рефлектора. Усиление достигает 12 дБ.

ВЕРСИЯ N4. В антенну версии N2 добавлены три рефлектора. В этой версии усиление достигает 18 дБ. Отношение излучения вперед/назад — 20 дБ. Подавление боковых лепестков — 24 дБ.

Рис.2

Другая оценка работоспособности этой антенны была сделана по сравнению показаний S-метра при одинаковом источнике сигнала. При антенне GP - S - 1, когда при антенне F6HLZ (версия 1) S - 3, (версия 2) S - 4, (версия 3) S - 4, (версия 4) S - 5.

Рис.3

На рис.1 представлена антенна версии N 4. Для горизонтальной поляризации — представлена на рис.2. На рис.3 показано подключение кабеля к антенне, показанной на рис.1. Питающий кабель — 50 Ом.

SP2FAV, "QTC"N3 1992г.

Перевод с польского С.ПОПОВИЧ (UC2LAQ).

Многодиапазонная двухэлементная "delta loop"

Николай Лаврека (UX0FF), г.Измаил, Украина

Предлагаемая конструкция "DELTA LOOP" проста. Для ее изготовления требуется немного материала. Она имеет малую парусность. Антенну можно монтировать по частям на рабочей высоте. К достоинствам относится и ее многодиапазонность (можно использовать любое сочетание диапазонов от 7 до 28 МГц). Причем имеется возможность разместить рамки на каждый диапазон на оптимальном рассстоянии друг от друга - 0,2 лямбда.

Конструкция антенны схематично показана на рисунке. Для его упрощения на нем изображены рамки самого низкочастотного диапазона. Рамки на остальные диапазоны располагаются внутри. Оба элемента - активный элемент и рефлектор - имеют одинаковые размеры. Для настройки рефлектора в резонанс используются удлиняющие шлейфы. Все размеры антенны, необходимые для ее повторения, приведены в таблице.

Диапазон, МГц

Сторона рамки,

см

Длина шлейфа,

см

Расстояние между рамками, см

Высота рамки,

см

Длина распорки Е от мачты,

см

7

1450

100

869

1240

844

10

1011

70

607

864

589

14

724

60

434

619

422

18

564

50

338

482

329

21

483

45

289

412

282

24

410

40

246

350

239

28

359

40

215

308

210

Антенну собирают в следующей последовательности.

Предварительно на траверсе В нужно закрепить (через изоляторы) рамки на самый низкочастотный диапазон, а также разместить изоляторы для активных элементов и рефлекторов на остальные планируемые диапазоны и продеть в них капроновые шнуры. На мачте (редукторе) А устанавливают стойку Б с траверсой В и крестовиной Г. При необходимости к стойке Б привязывают растяжки Д, концы которых свободно висят.

На распорках Е в предварительно размеченных местах поочередно через изоляторы крепят углы рамок остальных диапазонов. На концах распорок Е привязывают растяжки Ж с "плавающим" изолятором и И. Длина растяжек Ж должна быть больше, чем расстояние между рамками (см. таблицу) самого низкочастотного диапазона. К концам распорок Е привязывают растяжки 3. Сами распорки Е по очереди вставляют в крестовину Г и фиксируют. Крестовину Г в нужном положении фиксируют стопорными винтами.

Модифицированная антенна

В 60-х годах у коротковолновиков пользовалась популярностью антенна G4ZU, известная еще и под названием "птичья клетка". Однако со временем из-за сравнительно небольших значений усиления и отношения излучения "вперед-назад" о ней забыли. Экспериментируя с различными антеннами, UV6AF и UA6APE модифицировали указанную антенну: расположили ее горизонтально и изменили точку питания (рис. 1). Это позволило получить определенные преимущества перед оригинальным вариантом антенны G4ZU, а именно: увеличилось расстояние между пучностями тока активного элемента и рефлектора; параметры и настройка антенны стали соответствовать параметрам и характеру настройки "двойного квадрата"; конструкция антенны стала более плоской, что упростило ее вращение; уменьшилось (по сравнению с "двойным квадатом") необходимое число изоляционных распорок - изолированным должен быть лишь "бум" (он может быть выполнен и из металлических труб, с диэлектрическими вставками).

Недостатком антенны следует считать необходимость применения высококачественного изоляционного материала в точках в и С для изоляции элементов вибратора и рефлектора, поскольку в этих точках максимумы напряжения.

Антенна длительное время испытывалась авторами на 10- и 20-метровом диапазонах. При этом отношение излучения "вперед-назад" было более 30 дБ, а усиление составляло около 7...8 дБ. К сожалению, авторы не измеряли входное сопротивление антенны.

Направленная 2-х элементная антенна hb9cv

Размеры элементов

14,15

21,18

27.6

28,5

144.7

HB9CV (мм)

Директор

9740

6520

5110

4840

980

Рефлектор

10600

7080

5330

5260

1060

А

2650

1770

1360

1320

258

b

1330

890

700

660

132

с

1430

950

750

710

142

d

120

90

60

60

11

Е

2700

1820

1410

1370

260

F

2250

1500

1140

1100

216

Коаксиальный кабель, используемый для изготовления фазосдвигающей линии, должен иметь точно такое же волновое сопротивление, как и фидер антенны. Для подключения фидера антенны и отрезков кабеля фазосдвигающей линии можно (но не обязательно) использовать коаксиальный тройник.

Таблица с размерами антенны HB9CV взята из польского журнала "Break magazyn" N 5.93.

(Радио - Дизайн N 1.98)

Однодиапазонная антенна быстрого развертывания

С.Макаркин, RX3AKT
Посвящается памяти Геннадия Ивановича Осипова, RV3AK

Летняя пора - время радиолюбительских слетов и мероприятий. Перед выездом на природу необходима соответствующая подготовка аппаратуры и антенн. Чаще всего на лесных полянах видны вариации на тему "инвертед V". Но насколько эффективна такая антенна? Самая важная ее часть - та, где имеются пучности напряжения - это концы полотна антенны, а они как раз находятся в самом невыгодном положении - около земли. Да и сам излом на верхушке перевернутой V вовсе не улучшает излучающие свойства - электромагнитные поля обеих половин антенны из-за этого частично взаимоуничтожаются. Другой вариант - разрезной диполь с двумя точками подвеса, например, между деревьями, также имеет свои недостатки: затруднительно хорошо натянуть антенну. Под тяжестью кабеля питания ее центр провисает и теряется высота подвеса. Вопрос согласования сопротивлений антенны с кабелем также обычно далек от идеала. Антенна фиксированной длины, однажды настроенная в резонанс, вовсе не обязана попасть в резонанс при переносе ее на другое место. В результате, из-за несовпадения импеданса антенны в точке запитки с волновым сопротивлением кабеля увеличивается КСВ. Правда, если используется трансивер с антенным тьюнером, и антенна имеет согласованную с длинной волны линию питания, кратную полуволне, то можно не обращать особого внимания на несовпадение сопротивлений. Место подключения антенны как бы переносится непосредственно к трансиверу. Но такая ситуация встречается не всегда.

Имеется другой способ "приблизить" точку запитки антенны и одновременно упростить ее подвеску. Это использование полуволнового неразрезного вибратора с питанием его с конца в пучности напряжения с помощью согласующего устройства в виде четвертьволнового короткозамкнутого коаксиального трансформатора. Кабельный шлейф дополнительно выполняет еще и роль фидера. Такая конструкция позволяет расположить излучающую и питающе-согласующую часть антенны на одной прямой и подвешивать ее, вытягивая за противоположный конец с помощью предварительно перекинутого через блок капронового шнура.

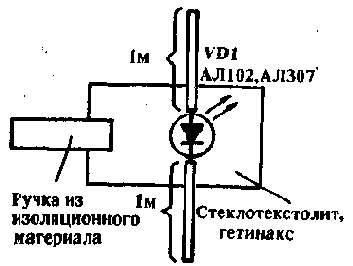

Прибор для настройки антенн

В данной статье предлагается прибор ддя измерения резонансной частоты антенн с кабельными фидерами. Он не позволяет получить каких-то принципиально новых результатов, но более прост в изготовлении и использовании. Например, рефлектометр из книги К. Ротхаммеля "Антенны" требует подачи на измерительную линию мощности в несколько десятков ватт, а на НЧ диапазонах и того больше, иначе отраженная волна в измерительной линии будет очень мала по амплитуде и недостаточна для ее линейного детектирования диодом. В результате прибор будет показывать прекрасный КСВ даже при приличном рассогласовании. Не отсюда ли происходят частые заявления в эфире, что то один, то другой очень хорошо отстроили свои антенны на 1,8 МГц и КСВ равен единице? Если не увеличить раза в три длину измерительной линии против той, что указа-на в книге К. Ротхаммеля, то на 1,8 МГц даже мощности в полкиловатта едва-едва хватает, чтобы падающая волна отклонила стрелку прибора в конец шкалы. О линейном измерении же отраженной волны не может быть и речи. Ее сигнал просто не откроет диод. Измерение же КСВ на 1,8 МГц при разрешенных мощностях 5 и 10 Вт простыми рефлектометрами представляется делом вообще нереальным.

Предлагаемый метод не связан с регистрацией отраженной волны и ему ненужна никакая мощность, что, помимо очевидных удобств при настройке, позволит снизить загрузку диапазона. Метод основан на воздействии антенны на колебательный контур, к которому антенна подключается. Известно, что входное сопротивление фидера чисто активное и равно волновому сопротивлению кабеля только в случае идеального согласования, т.е. если он нагружен на активное сопротивление, равное волновому, и реактивная составляющая отсутствует. При рассогласовании по частоте во входном сопротивлении появляется либо индуктивная, либо емкостная составляющая. Если фидер подключен параллельно к колебательному контуру, индуктивная составляющая вызовет уход частоты вверх, а емкостная — вниз. Причем сравнивать отклонение нужно по отношению к тому положению, которое имеется при подключении к контуру активного сопротивления в виде резистора, равного по величине волновому сопротивлению кабеля. Чтобы измерить резонансную частоту контура, его удобно включить в состав перестраиваемого автогенератора, частота которого регистрируется внешним частотомером (рис. 1). Связь антенны с контуром должна быть слабой, иначе генерация сорвется или будет очень неустойчивой. Большое внимание нужно обратить на переключатель S1, который должен иметь минимальные паразитные индуктивность и емкость; длины монтажных проводов от S1 к эквивалентному резистору и гнезду антенны должны быть минимальными. При выборе источника питания необходимо иметь в виду, что амплитуда генерируемого напряжения на контуре должна быть достаточно большой. Иначе при измерениях внешние мощные сигналы, принятые антенной, будут вызывать затягивания частоты генератора и измерения либо вообще не получатся, либо будут неточными.

Простая антенна

Предлагаю очень простую, недорогую и удобную в настройке (настраивается на рабочем месте оператора) антенну на диапазоны от 10 до 160 метров.

Уже год как я использую ее для работы только на QRP-4,5 Вт. Антенна имеет достаточную полосу пропускания — резонансную по диапазонам. Согласующее устройство СУ имеет один орган подстройки — С1. На диапазоне 40 м включается L1 с индуктивностью около 3. .5 мкГн. Тр 1 намотан на кольце 400 НН и содержит 2х12 витков.

В.ФУРСЕНКО (UA6CA).

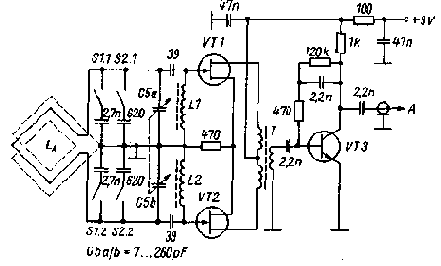

Рамочная антенна для кв-диапазонов

Wer nicht die Mцglichkeit hat, grцЯere Antennenanlagen fьr den Kurzwellenempfang zu errichten, kann auf eine entsprechend dimensionierte Rahmenantenne zurьckgreifen. Bild 4 zeigt eine abstimmbare Rahmenantenne fьr die KW-Amateurbereiche, die einen zusдtzlichen HF-Verstдrker enthдlt. Die Rahmenspule Lp, besteht aus einer Windung Koaxialkabel 75 0. Die beiden unteren Emien fьhren in ein kleines Metallgehдuse, in dem alle Bauelemente der Schaltung untergebracht sind. In der Mitte oben ist die Abschirmung in einer Breite von 10 mm unterbrochen. Damit die Rahmenspule LA gehalten wird, ist am Blechgehдuse ein Kreuz aus ftac/y/-Glas-streifen befestigt. Am Gehдuseboden befindet sich ein Fotostativgewinde, so daЯ die Rahmenantenne bequem auf einem Fotostativ befestigt werden kann. Die Rahmenantenne wird mit dem 2fach-Drehkondensator C5 auf Resonanz abgestimmt. Fьr die kW-Bдnder gelten folgende Schalterstellungen: 14 bis 30 MHz - S l und S2 offen, 7,0 MHz - Sl offen, S2 geschlossen, 3,5 MHz - Sl geschlossen, S2 offen. Die Drosseln LVL2 bestehen aus 25 Wdg., 0,2-mm-Cul, gewickelt als To-roid-Spule auf einem Ferritringkern. Der HF-Ьbertrager T hat 3 x 10 Wdg., 0,2-mm-Cul, ebenfalls auf einem Ferritringkern. Die Stromaufnahme der Schaltung ist 8 mA bei t/i, = 9 V. Als Transistoren eignen sich fьr VT1/VT2 die FET KP 302 A/B bzw. KP 303 D/G, fьr VT3 der KT 306/316/325.

Elektronisches Jarbuch 1990

Широкополосная спиральная антенна

Во многих крупных городах получило широкое развитие коммерческое телевидение. Причем передачи ведутся как в привычном метровом диапазоне, так и в дециметровом. Возникает необходимость использования или двух различных антенн, или одной широкополосной.

Формулы для расчетов:

1. Шаг спирали S=0,24L, L[см]=30000/f[МГц];

2. Размер витка D=0,31/L;

3. Длина витка l=корень((пD)2+S2);

4. Диаметр провода спирали (приблизительно) 0,01L;

5. Диаметр экрана 0,8NS, N — число витков;

6. Входное сопротивление Rвх=100 Ом;

7. Расстояние до экрана h=0,2L;

Коэффициент усиления приблизительно можно подсчитать по формуле:
Ку[дБ]=10lg(15(1/L)2NS/L).

Антенна была выполнена из алюминиевой проволоки диаметром 4мм. Чем больше диаметр провода, тем меньше входное сопротивление. Ку=12дБ при 4-х витках и 15дВ — при 7-и витках.
Экран был выполнен из листа алюминия.

Литература.
1. А.З.Фрадкин. Антенно-фидерные устройства. 1977г.,г.Москва.

Ю. ПОПОВ (UA6WIA), З67030,Дагестан, г.Махачкала,пр.Кирова,З06-3.

Широкополосный вертикальный излучатель

Георгием Алексеевичем Румянцевым (UA1DZ) была разработана и успешно эксплуатировалась антенна, состоящая из восьми фазируемых широкополосных вертикальных излучателей. Такие излучатели можно использовать и сами по себе, и в качестве элементов сложных антенн.

Широкополосный вертикальный излучатель UA1DZ дает максимум излучения под малым углом к горизонту, при проведении дальних связей он оказывается эквивалентен трехэлементному "волновому каналу". Питание на излучатель подают по коаксиальному кабелю с волновым сопротивлением 100 Ом. КСВ в кабеле не превышает 1,2 в полосе частот от 10 до 30 МГц.

Конструкция излучателя UA1DZ приведена на рисунке. Полотно антенны изготовлено из провода диаметром 2...3 мм. Изоляционные элементы изображены красным цветом. На нижнем изоляторе намотано 6 м коаксиального кабеля.

Несущая мачта может быть выполнена из труб диаметром 40...50 мм, распорки - из труб диаметром 10...20 мм. Наверху и внизу провода, образующие излучатель, изолированы от мачты и соединены друг с другом, в центре - соединены с мачтой. Верхний вибратор подключен к центральному проводнику кабеля, нижний - к оплетке.

С.СПОКОЙНОВА (UW1DC, XYL UA1DZ) г. Ленинград

Спиральная антенна для переносных радиостанций

Для малогабаритных переносных УКВ радиостанций применение коротких спиральных антенн вполне оправдано в связи с их прочностью и удобством использования радиостанций в режиме дежурного приема. Однако их невысокая эффективность заставляет искать пути ее увеличения. Статьи [1, 2] натолкнули меня на идею исследовать свойства укороченных спиральных антенн с электрической длиной полволны.

Было изготовлено и испытано около двадцати таких антенн на частоты 145...170 МГц. Антенны испытывались с радиостанциями ICOM Т22Е и YAESU FT-11, измерения уровней велись селективным микровольтметром SMV-8 со штыревой антенной, удаленной на 30 метров. Относительное измерение уровней проверялось при проведении радиосвязей на расстоянии от 10 до 60 км. Как и ожидалось, наибольшей эффективностью и широкополоснос-тью обладают антенны с геометрической длиной, близкой к 0,12 длины волны.

Такие антенны практически не уступают полноразмерным четвертьволновым штырям по усилению, проигрывая только по полосе пропускания, и превосходят по эффективнос-ти на 4...7 дБ штатные антенны радиостанций FT-11 и Т22Е.

Уменьшение геометрической длины полуволновой спиральной антенны в диапазоне 145... 155 МГц до 0,06 длины волны приводит к снижению усиления до значений, характерных для "фирменных" антенн, однако их полоса пропускания оказывается более широкой, и в случае размещения радиостанции с такой антенной на поясе оператора или в кармане одежды ее эффективностьолса-зывается выше на 3...9 дБ - в зависимости от места размещения.

Как известно, применение противовеса на переносной радиостанции позволяет заметно повысить излучаемую мощность, однако в двухметровом диапазоне подобный противовес имеет длину около полуметрами не слишком удобен для "карманной" радиостанции (надо сказать, что использование отрезка гибкого монтажного провода, в отличие от жесткого противовеса, не дает положительного эффекта из-за сильного влияния тела оператора и посторонних предметов).

Поэтому естественным было желание исследовать свойства укороченных противовесов, выполненных аналогично спиральным антеннам. Четвертьволновые резонансные противовесы геометрической длины 13 см на частотах 144...146 МГц практической прибавки мощности не давали, и только при длине 20 см прибавка излучаемой мощности составляла 2 дБ. Если же электрическая длина противовеса составляла полволны, то при геометрической длине 13 см на частоте резонанса мощность излучения радиостанции возрастала на 5...6 дБ. Практические испытания показали возрастание сигнала на приемной стороне почти на 1,5... 2 балла при переходе со штатной антенны FA-82B радиостанции 1С Т22Е на полуволновую спиральную длиной 13 см с полуволновым противовесом той же длины, и примерно на полтора балла в случае радиостанции FT-11. Таким образом, применение полуволновой спиральной антенны с противовесом позволяет не только улучшить качество связи на предельных дистанциях, но и увеличить дальность связи по меньшей мере вдвое.

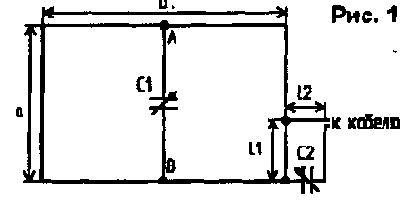

Способ питания укороченной рамочной антенны

М.Анисимов (UA3POC), М.Анисимов (UA3PML)
г.Тула

В последнее время возрос интерес к рамочным антеннам. Если раньше подобные антенны использовались сравнительно редко, то сейчас их применяют в качестве антенн мобильных систем связи, систем охранной сигнализации и т.п.

Основным достоинством подобных антенн является значительно меньшее влияние среды на параметры рамочной антенны, что в ряде случаев является определяющим при выборе антенны. Однако использовать подобные антенны с размерами, соизмеримыми с длиной волны L, в диапазоне KB весьма затруднительно. Поэтому представляет определенный интерес использование рамочных антенн с периметром S, меньшим длины волны L. Подобные антенны можно использовать и как дополнительные, примирившись с их односторонней направленностью, и устанавливать их в окнах, лоджиях, на балконах, а также в составе сложных направленных антенн в низкочастотных КВ-диапазонах. Основным элементом таких антенн является рамка с периметром S, меньшим длины волны. Для размещения на окнах, балконах наиболее удобной формой рамки является прямоугольная. Рассмотрим такую рамку с периметром S, равным длине волны L, расположенную в вертикальной плоскости[I].

При питании подобной антенны со стороны вертикальных элементов оба эти элемента возбуждаются синфазно, и на них располагаются пучности тока и узлы напряжения. Горизонтальные элементы с пучностями напряжения, в свою очередь, возбуждаются противо-фазно. Вертикальные элементы можно представить в виде двух параллельно расположенных вибраторов с изогнутыми концами, размещенных на расстоянии L/4 и возбуждаемых в одинаковой фазе. Вследствие сложения полей этих вибраторов, возбуждаемых синфазно, максимальная напряженность поля в горизонтальной плоскости оказывается в направлениях оси рамки, расположенной перпендикулярно плоскости рамочной антенны.

Такая картина распределения токов и напряжений вдоль рамки, рассмотренная для случая S=L, сохраняется и при некотором уменьшении S по сравнению с L. При дальнейшем уменьшении размеров рамочной антенны меняется распределение тока по периметру рамки, и при значительном сокращении размеров по сравнению с L (S/L<0,25) вместо узлов и пучностей тока возникает однородное распределение тока (ток почти не меняется вдоль рамки). Ток в этом случае в каждый момент времени течет в одну сторону, следовательно, синфазен, и поэтому излучение любых противоположно расположенных элементов рамки складывается в пространстве в противофазе, приводя, в отличие от полноразмерной рамки, к минимальной напряженности в направлении оси рамки. Таким образом, подобная рамка по своим излучающим свойствам оказывается аналогичной обычной катушке индуктивности, заставить излучать которую можно лишь значительно повысив ее добротность Q и увеличив ток. Однако КПД подобной излучающей антенны будет очень мал из-за низкого сопротивления излучения R-изл, а следовательно, мала и излучаемая антенной мощность Ризл [2]. Поэтому более целесообразным является использование антенн с коэффициентом укорочения 0,25<К<1 (K=S/L), которые, несмотря на уменьшение КПД по сравнению с полноразмерной рамкой, неплохо излучают и имеют максимум излучения в направлении оси рамки. Одним из способов снижения резонансной частоты рамочной антенны является включение емкости в точки антенны, .обладающие максимальным противофазным напряжением [З]. В этом случае возможно значительное снижение резонансной частоты. В то же время, подобное снижение частоты рамки, позволяющее использовать ее на более низких частотах, приводит к уменьшению отношения S к L, а следовательно — к значительному уменьшению сопротивления излучения Ризл, определяемому [4] соотношением Кизл=197(S/L)4. В этом случае непосредственное включение кабеля в рамку для ее питания, как это часто делается при использовании полноразмерных рамок, невозможно. Для согласования рамки с кабелем при малом Кизл используется у- или O-согласование [1,3]. Схема рамочной антенны с укорачивающей емкостью и у-согласованием приведена на рис.1.

В связи с этим хочу предложить описание простой эффективной телевизионной антенны. Предлагаемая цилиндрическая спиральная антенна прекрасно принимает у меня в г.Махачкале 5 программ: 3 — на MB и 2 — на ДМВ. Размеры были рассчитаны на дециметровый диапазон (700МГц). Антенна показала визуально лучшее качество, чем 4-х элементный квадрат, особенно если учесть, что она принимает все транслируемые программы в обоих диапазонах. При этом уменьшились помехи, обусловленные отражением от окружающих зданий.

в двух диапазонах для радиотелефонов

Трехдиапазонная вертикальная антенна без трапов

J.Heimsdorf (Y23JN)

Эта антенна аналогична многодипазонному излучателю, разделенму на части "траловыми" контурами. Но здесь вместо резонансных контуров, вставленных между отдельными частями излучателя, использованы четвертьволновые отрезки коаксиального кабеля, затороченные на одном из концов. Основная идея такой конструкции заключается в том, что короткозамкнутая четвертьволновая линия действует так же как и обычные параллельные резонансные контура. Но при ее использовании существенно изменяются размеры и механическая конструкция антенны. Кабель сматывается, крепится к излучателю и подключается так, чтобы внутренняя жила кабеля была соединена с нижней частью излучателя, а экран кабеля - с верхней частью.

Резонансную частоту можно настроить, уменьшая ступенчато длину кабеля. При этом необходимо следить за КСВ - он будет увеличиваться при продвижении от верхнего к нижнему концу диапазона.

Для антенны 14/21/28 МГц целесообразно выбрать резонансными частоты 21000 и 28500 кГц (наилучший КСВ - на этих частотах). Большинство коаксиальных кабелей (с полиэтиленовой изоляцией) имеют коэффициент укорочения 0,66, поэтому для отрезка коаксиального кабеля между частями излучателя на 14 и 21 МГц необходима длина 2,35 м, а для отрезка между частями на 21 и 28 МГц - длина 1,75 м. Конец кабеля изолируется на длине примерно 20 мм и соединяется с трубкой.

После настройки оба конца кабеля нужно закрыть изоляцией, устойчивой к атмосферным воздействиям. Кабель сматывается; диаметр четырех и, соответственно, пяти витков - около 150 мм.

Для хорошей работы требуется еще три-четыре радиала длиной 5 м. Однако простейший вариант такой антенны будет работать с одним радиалом, или же с системой заземления любых размеров, которые позволяет место установки антенны. Антенна была построена и успешно опробована HA5LO.

Перевод А.Бельского.

"Radiotechnika, 9/1985.
