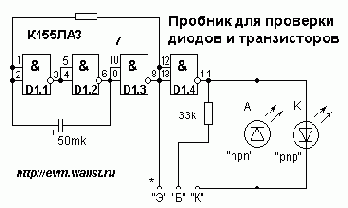

Предлагаемая ниже схема пробника очень проста и достаточно универсальна. Позволяет быстро проверить работоспособность транзисторов, диодов или прозвонить цепь. Если транзистор исправен, будет вспыхивать соответствующий светодиод, показывая структуру проверяемого транзистора. Проверяемый диод подключается к гнездам "Э" и "К". Если диод исправен и анод подключен к гнезду "Э", то будет мигать светодиод "A". Светодиод "К" будет мигать, если к гнезду "Э" подключен катод исправного диода. При неисправном диоде мигают или оба светодиода или не светится ни один. Те же гнезда используются для прозвонки цепей или при проверке электролитических конденсаторов. Напряжение питания пробника 5 вольт, при отсутствии необходимого источника питания, пробник можно подключить к источнику питания компьютера (красный провод +5 вольт, черный -5 вольт).
