Схемотехника узлов на МОП микросхемах



Базовый блок охраны


В простейшем варианте для работы охранной сигнализации достаточно подключить блок временных интервалов (A3) к источнику питания (А1), а также установить датчики F1...F4 и кнопки управления SB1 — включение, SB2 — выключение охраны (рис. 2.2). Такое подключение в тексте называется "базовый блок".


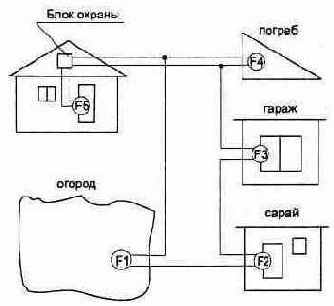

Рис. 2.2. Базовый блок охранной сигнализации

Технические характеристики базового блока охраны: Предусмотрено смешанное питание. В стационарных условиях основным является сеть 220 В, но в случае ее отключения питание переходит на аккумулятор напряжением 9...13 В. Номинальное напряжение питания 12 В. Ток, потребляемый блоком охраны от аккумулятора в режиме ОХРАНА не превышает 0,15 мА Схема постоянно контролирует состояние аккумулятора и вовремя оповестит о снижении напряжения ниже 9 В. Включение и выключение режима охраны производится разными кнопками При включении блока кнопкой SB1 устройство будет ждать, пока сработает датчик F1, после чего выполняется задержка 12 с до перехода в режим ОХРАНА За это время надо покинуть помещение и закрыть дверь Выключение
блока охраны производится кнопкой SB2. Схема предусматривает подключение датчиков по четырем независимым охранным шлейфам, при этом количество датчиков не ограничено При срабатывании датчика, установленного на входной двери (F1) в режиме ОХРАНА, блок временных интервалов обеспечивает задержку 6...7 с на включение сигнальных устройств. За этот интервал времени необходимо успеть отключить блок охраны скрытно установленной кнопкой SB2 При срабатывании других датчиков звуковой сигнал тревоги включается без задержки. Предусмотрено ограничение времени работы звукового сигнала. При самых неблагоприятных обстоятельствах (когда датчики постоянно срабатывают) суммарное время работы сирены не превысит 16 мин. Режим ограничения можно отключить тумблером SA1. Для удобства эксплуатации блок охраны имеет звуковую и световую индикацию режимов работы схемы при включении кнопкой SB1, если все охранные датчики находятся в исходном состоянии, никакой индикации быть не должно непрерывное свечение зеленого светодиода говорит о пониженном напряжении на аккумуляторе, а красного — что сработал один из охранных датчиков (F2 F4), при кратковременном срабатывании датчика F1, пока идет отсчет интервала 12 с, мигает зеленый светодиод, когда блок перешел в режим ОХРАНА, никакой индикации нет, при срабатывании F1 и начале отсчета второго интервала (6 с) раздается тихий прерывистый звуковой сигнал и мигает зеленый светодиод.

В зависимости от назначения системы схема блока питания (А1) выбирается из вариантов, показанных на рис 2.3

В качестве охранных датчиков могут применяться герконовые контакты совместно : магнитом или кнопки (первое надежнее, так как они герметичны и не боятся атмосферных воздействий).

Для звукового сигнала тревоги (НА1) может использоваться автомобильная сирена или аналогичная пищалка.
Ее включение производится одной из групп контактов реле ЗК1 (A3), что позволяет коммутировать любую нагрузку, в том числе сетевого звонка (до трех разных устройств одновременно). Если же блок охраны имеет только автономное питание, то вместо реле ЗК1 можно подключить сразу звуковую сирену. Рассмотрим более подробно работу модулей системы охраны Источник питания А1 в особых пояснениях не нуждается, так как собран по типовой схеме Коммутация напряжения питания осуществляется контактами поляризованного реле К1 (А1), рис 23, которое выполняет роль триггера. Особенностью такого реле является способность поддерживать переключающие контакты в нужном положении при отсутствии напряжения на обмотке — достаточно кратковременной подачи напряжения на соответствующую обмотку, чтобы переключить группу контактов. В качестве резервного источника питания G1 могут применяться 10 аккумуляторов типа НКГЦ-0,5 или более мощные. Если G1 не устанавливается, то цепь контроля напряжения соединяется с "+" питания (на рис. 2.За перемычка вместо диода VD5)




Рис. 2.3. а) Питание схемы в стационарных условиях,
б) питание схемы в автомобиле

Рис. 2.4. Электрическая схема блоков системы охраны Для питания всех узлов схемы можно использовать и меньшее напряжение, если применять все исполнительные реле с обмоткой на соответствующее рабочее напряжение. Блок временных интервалов A3, рис. 2.4, состоит из триггера на элементах D1.1. D1.3; генератора импульсов D3 1, D3.2; счетчика импульсов D5 селектора временных интервалов (12 и 6 с) на логических элементах микросхем D6, D3 4, D7; ограничителя времени звучания звукового сигнала на счетчике D2; триггера на элементах D4 для обеспечения режима ожидания начала отсчета первого временного интервала (12 с). В момент подачи питания на схему импульс, сформированный цепью C3-R3, обеспечивает начальную нулевую установку счетчиков D2 и D5 (на выходе D2/7 появится лог. "1", т. е. напряжение питания). При этом на выводах микросхем будут состояния: D4/3 — "1"; D5/11 — "1"; D1/1 — "1"; D1/2 — "1" D1/3 — "0"; D6/10 — "1"; D7/9 — "0". После срабатывания датчика F1 (лог. "0" на входах D4/13 и D1/9) на выходе D4/11 появится лог. "1" (на D4/10 — лог. "0", что разрешает работу счетчика D5).


При этом работает генератор (импульсы на D3/3 с частотой примерно 500 Гц) и связанный с ним счетчик D5, до момента времени (12 с), пока на D6/10 не появится лог. "0" (на D1/3 лог. "1" — что остановит работу генератора). Схема переходит в режим ОХРАНА. Если при этом сработает датчик F1 — переключится триггер на элементах D1 1 .D1.3 (на выводе D1/4 появится лог. "1", на D1/3 — "0"), что разрешает работу генератора и счетчика D5. В этом случае если не нажать кнопку SB2, через 6 с появится звуковой сигнал тревоги. При срабатывании любого другого датчика триггер на элементах D1.1...D1.3 также переключится, но звуковой сигнал тревоги появится без задержки и будет прерывистым, так как лог. "О" подается на вход D3/12, а на D3/11 будут импульсы. Счетчик D2 позволяет ограничить время работы звукового оповещения. Когда на D2/7 появится лог. "О" (при включенном SA1), а на D4/10 - лог. "1" — этот уровень дает запрет на работу D5 и прохождение сигналов на выход D7/9. Контроль за напряжением аккумулятора выполняет транзистор VT3. Он работает в режиме микротоков, за счет чего имеет большое усиление и переключается из запертого состояния в открытое при изменении напряжения в цепи контроля на 0,1 В. Подбором резистора R11 нужно добиться, чтобы при
напряжении источника G1 9 В и меньше транзистор VT3 запирался (лог "1" на входе D4/6). Зеленый светодиод будет непрерывно светиться — что говорит о необходимости устранить причину снижения напряжения. Светодиод отключится при переходе схемы в режим ОХРАНА (D4/5 — лог "0") — это исключает разряд элементов питания за счет тока, протекающего через светодиод. Сдвоенный
светодиод HL1 можно заменить двумя любыми обычными, но с разным цветом свечения. Зеленый светодиод служит также для индикации режимов работы моргает). Пои этом для того чтобы снизить ток потребления схемой, напряжение на него подается короткими импульсами с выхода D7/10. Из-за инерции зрения это незаметно. Топология печатной платы для схемы не разрабатывалась, и монтаж радиоэлементов несложно выполнить на универсальных макетных платах с контактными площадками под установку микросхем При монтаже следует учитывать, что, пока микросхемы не распаяны в схему, они боятся статического электричества. В схеме применены неполярные конденсаторы — К10-17, электролитические типа К52-1Б или аналогичные с малыми токами утечки Резисторы подойдут любые.


Диодную матрицу КДС627А можно заменить обычными импульсными диодами. Вместо сдвоенного светодиода HL1 подойдут два одинарных из серии КИПД24 (разных цветов) Микросхемы серии 561 заменяются на аналогичные из серии 564 Для соединения модулей между собой (при использовании системы для охраны помещения) удобно применять разъемы типа МРН14-1 или аналогичные. Реле ЗК1 типа РЭС48, паспорт РС4.520.202
(РС4.520 214), но подойдут и многие другие Поляризованные реле К1 блока питания типа РЭС32Б РС4 520.204, РС4 520.212 или РС4.520 220. Соединения от датчиков F1.. F4 до схемы выполняются перевитыми между собой проводами. Кнопка SB2 устанавливается скрытно в любом удобном месте. Звуковой индикатор HF1 и светодиод HL1 желательно вынести из корпуса, что отвлечет внимание от места расположения основной конструкции в случае проникновения вора. Налаживание блока временных интервалов начинается с установки резистором R12 порога запирания транзистора VT3 при напряжении 9 В в цепи аккумулятора (напряжение подается от регулируемого источника питания). После этого проверяется логика работы схемы в соответствии с описанием. При необходимости можно подстроить частоту тактового генератора резистором R9 для получения временных интервалов 6 и 12 с (или 8 и 16с).

Бесконтактный ключ


В отличие от обычного механического ключа или электронного (магнитной карточки), этот не потребуется доставать и вставлять в замок. При приближении к двери на 0,5 м человека, имеющего с собой данное устройство, — дверной замок с электроприводом (электромагнитом) автоматически откроется.
Сам ключ имеет габариты чуть больше спичечной коробки (70х54х17 мм) и легко размещается в любом кармане.


Рис. 2.11 Схема передатчика

В простейшем варианте система состоит из миниатюрного передатчика (ключа) и настроенного на его частоту приемника, а также исполнительного устройства с источником питания.

Устройство может найти и другие применения, например выключение охраны. Не зная места расположения приемника, таким ключом невозможно воспользоваться.

Схема передатчика, рис 211, собрана на одном транзисторе, работающем в режиме микротоков. Индуктивность L1 и конденсаторы С2, СЗ обеспечивают работу автогенератора на частоте около 200 кГц. Для питания взяты четыре аккумуляторных таблетки типа Д-0,115. Потребляемый передатчиком ток не превышает 1,6 мА, и одной зарядки аккумуляторов хватает для непрерывной работы схемы в течение трех суток


Pис. 2.12. Зарядное устройство


Рис. 2.13. Приемник

В качестве зарядного устройства может использоваться простейшая схема с бестрансформаторным питанием от сети 220 В, рис 212В этом случае не потребуется вскрывать корпус ключа — соединение с зарядным устройством выполняется через миниатюрный разъем Х1. Светодиод HL1 устанавливается
на корпусе зарядного устройства и служит индикатором наличия напряжения, а стабилитрон VD2 ограничивает напряжение на выходе. Для полного заряда аккумуляторов может потребоваться 4...10 часов.

Схема приемника показана на рис. 2. 13. Наведенный в катушке L1 сигнал усиливают транзисторы VT1 VT3. Детектирование сигнала выполняет транзистор VT4 (активный детектор) На VT5 и VT6 (в диодном включении) обеспечивается стабилизация рабочей точки каскадов усиления. Два резонансных контура (L1-C1-C2 и L2-C8) настраиваются на частоту передатчика с помощью ферритовых сердечников.
Этим обеспечивается узкополосное усиление приемника и срабатывание (появление нулевого напряжения на коллекторе транзистора VT7) только от передатчика с определенной частотой. Вариант схемы источника питания и исполнительного устройства с включением электромагнита YA1 показан на рис. 2.14. Конденсатор С1 обеспечивает задержку срабатывания транзистора VT2 при наличии случайных помех на выходе приемника.

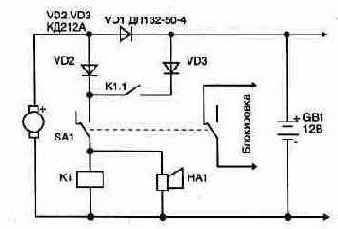

Рис. 2.14. Исполнительное устройство

Рис. 2. 15. Топология печатной платы передатчика Особенности конструкции. Постоянные резисторы могут быть любого типа, электролитические полярные конденсаторы применены типа К50-16, остальные конденсаторы — типа К10-17 (КМ-4).

Рис. 2.16. Топотогия печатной платы и расположение элементов приемника Монтаж схем устройств выполнен на стеклотекстолите толщиной 1,5 мм. Топология печатной платы для передатчика и приемника приведены на рис. 2.15 и 2.16. В передатчике монтаж радиоэлементов расположен со стороны печатных проводников. Элементы питания прижимаются к плате пластиной фольгированного стеклотекстолита (она не показана). Микропереключатель S1 типа ПД9-2 можно заменить кнопкой, которую придется нажимать при приближении к приемнику Для изготовления катушек L1 (приемника и передатчика) взят ферритовый стержень марки 400НН (или 600НН) диаметром 8 мм от любой магнитной антенны бытового приемника (для настройки обычно достаточно кусочка длиной 20...30 мм). Катушки наматываются проводом ПЭЛШО диаметром 0,06 (0,08) мм и содержат 300 витков — у приемника, и 200 витков — у передатчика (на бумажном каркасе длиной 45 мм). После намотки витки фиксируются клеем типа "Момент". Для изготовления в приемнике катушки L2 взят каркас и ферритовые чашки от контуров промежуточной частоты миниатюрных радиоприемников, рис. 2.17. Обмотка содержит 1 — 160 витков, 2 — 200 витков проводом ПЭВ-2
диаметром 0,08 мм. Обмотки желательно выполнять в отсеках раздельно, при этом в верхней секции наматывается обмотка 1.

Рис. 2.17. Конструкция катушки L2 приемника При установке приемника лучше располагать его на уровне положения ключа, кроме того, для получения максимальной дальности обнаружения, имеет значение расположение катушки передатчика и приемника — у них должны совпадать диаграммы направленности, что происходит в случае аналогичного расположения: горизонтально или перпендикулярно относительно земли. В заключение можно отметить, что для повышения секретности ключа несложно ввести модуляцию частоты автогенератора кодовой посылкой или более низкой частотой (импульсная модуляция), что незначительно усложнит схему, но затруднит подделку ключа для человека, знакомого с принципом работы даной системы.Модуляция передатчика также увеличит время непрерывной работы передатчика без подзаряда аккумуляторов. В качестве модулятора удобно применить схему генератора, показанную на рис. 1.40. В приемнике в этом случае после детектора устанавливается простейший фильтр, настроенный на частоту модуляции.

Блок управления


Управление включением передатчика, а также формирование временных интервалов и модулирующего сигнала осуществляет схема, приведенная на рис. 2.59. Она собрана на КМОП микросхемах, что позволяет получить малое потребление тока в ждущем режиме. При этом все основные временные интервалы получены без использования электролитических конденсаторов, что обеспечивает высокую надежность работы и стабильность параметров в широком температурном диапазоне.

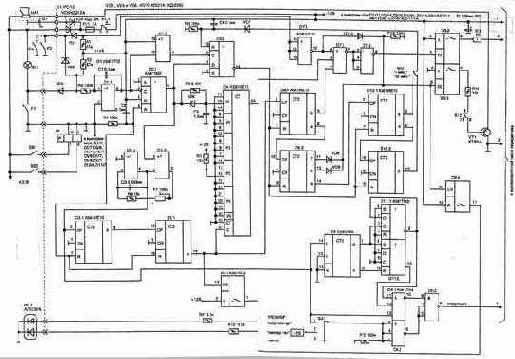

Рис. 2.59. Схема управления

Питание на схему блока охраны подается группой контактов поляризованного реле (К1.1). Реле К1 является герметичным и имеет две обмотки. Оно не требует постоянного питания для фиксации контактов в нужном положении. Кнопка SB1 выполняет включение охраны, а скрытно установленная кнопка SB2 выключает блок.

Для того чтобы исключить быстрое выключение охраны вором, вместо одной кнопки SB2 можно использовать несколько последовательно соединенных или же установить миниатюрное гнездо многоконтактного разъема, в ответной части которого припаивается нужная перемычка. Временная установка в гнездо такого "ключа" отключит охрану.

В начальный момент подачи питания короткий импульс, сформированный цепью C2-R4 и C4-R5, устанавливает триггеры микросхемы D2 в исходное состояние (лог. "О" на выходе D2/1, лог. "1" на D2/12). Датчик на двери водителя F1 подключен на вход элемента D1.1, а конденсатор С1 предотвращает срабатывание элемента D1.1, а значит, и триггера D2.1 от дребезга контактов датчика при его переключении.

Схема переходит в ждущий режим охраны, когда после выхода из машины будет закрыта дверь водителя. В этом случае по фронту положительного перепада напряжения на входе D2.1/3 триггер переключится и появится сигнал лог. "1" на входе D2.2/9, что разрешает срабатывание D2.2 от очередного замыкания любых охранных датчиков.


Рис. 2.60. Форма модулирующих импульсов

При включении режима ОХРАНА лог. "1" на входе D1.4/9 разрешает работу автогенератора на элементах микросхемы D1.3 и D1.4 (все временные соотношения в устройстве зависят от частоты этого генератора).
При этом будут работать счетчики D3 и D4. Индикатором перехода схемы в режим ОХРАНА является мигание светодиода HL1. Через интервал времени, задаваемый двоичным кодом на входах счетчика D4, на выходе D4/23 кратковременно (около 1 с) появится лог. "1" (через 4 мин). Проходя через элементы D7.2 и D7.3, высокий уровень включает коммутатор D5.2, который подает питание на задающий автогенератор передатчика. На элементах микросхем D8, D9 и D11 собран формирователь пачки из 7 модулирующих импульсов, рис. 2.60. Работа такого формирователя подробно описана в первом разделе, (рис. 1.46.). А если вместо микросхемы D8 установить К561ИЕ8, число импульсов в пачке может быть увеличено до 8 или 9. При срабатывании датчика F1 ВЧ сигнал будет прерывистым, а звуковая сирена включится через 6 с на интервал времени 18 с. Режим работы сирены 18 с и пауза 6 с будут повторяться в течение времени, пока на выходе счетчика D10/12 не появится лог. "1". Этот уровень через диод VD7 подается на обнуление триггера D2.2, что вернет счетчики D6 и D10 в исходное состояние. Время работы сигнализации в режиме ТРЕВОГА после однократного срабатывания любого датчика зависит от положения переключателя SA2. В случае постоянного замыкания любого другого датчика F2...Fn звуковой сигнал будет включен без задержки и непрерывно. Высокочастотная модуляция передатчика будет также непрерывной (пачками импульсов). По длительности интервала, в течение которого работает звуковой сигнализатор, хозяин сможет определить, какая группа датчиков сработала, и отличить сигнал именно своей охраны. Включение звукового сигнализатора выполняет высокий уровень сигнала с выходов счетчика D6.2. Через диоды VD8, VD9 он поступает на управление коммутатором D5.3. Транзистор VT1 подает питание на звуковой сигнализатор (ток нагрузки транзистора может быть до 5 А). Показанное на схеме включение транзистора позволяет закрепить его непосредственно на корпусе передатчика, обеспечивая теплоотвод, что избавляет от необходимости использовать дополнительный радиатор.




Рис. 2.61. Доработка схемы При желании в сигнализацию можно ввести функцию кратковременной звуковой индикации установки режима ОХРАНА. Дополнительно установленный транзистор VT2, показанный на схеме (рис. 2.61 а), позволяет включить звуковой сигнализатор на 1 с (пока идет заряд конденсатора С7 от появившегося напряжения лог. "1" на выходе D2.1/1) при переходе схемы в режим ОХРАНА. Для подключения к сигнализации датчика с нормально замкнутыми контактами в схему нужно внести изменения, показанные на рис. 2.616, а для подключения датчика колебаний можно воспользоваться рекомендациями, приведенными в статье [Л13]. При правильном монтаже устройство будет работать сразу, а настройка схемы заключается в установке резистором R7 частоты автогенератора 600 Гц на элементах D1.3, D1.4 и проверки формируемых временных интервалов: а) появление сигнала проверки радиоканала — кратковременное включение передатчика через 4 мин после первоначального включения и установки ре жима ОХРАНА (интервал при необходимости можно увеличить во время первоначальной настройки с помощью цифрового двоичного кода на входах счетчика D4); б) включение звукового сигнализатора через 6 с после открывания двери водителя и чередование интервалов: работа сигнализатора 18с — пауза 6 с; в) включение звукового сигнала и работа передатчика при срабатывании любого другого датчика F2...Fn. Светодиод с красным цветом свечения (включаемый коммутатором D5.4) позволяет обеспечить контроль за состоянием датчиков F2...Fn, а также формирование сигнала на включение сирены без ее подключения. Топология печатной платы для схемы управления не разрабатывалась, а монтаж выполняется на универсальной макетной плате. Корпус передатчика может быть изготовлен из любого токопроводящего материала и состоит из двух отсеков, в одном из которых расположена плата управления. При этом конструкция корпуса должна предусматривать защиту от проникновения влаги внутрь. Для удобства настройки и проверки режимов работы блока охраны на корпусе передатчика установлен переключатель SA1 (из серии ПГ2-5).


Он позволяет, не вскрывая корпуcа, проверить все основные параметры передатчика. Так при замкнутых контактах датчика F2 и положении SA1: 1 — на выходе XW1 будут пачки из 7 импульсов; положение 2 — непрерывная генерация для измерения частоты и мощности передатчика; 3 — модуляция меандром, что обеспечивает удобство настройки каскадов передатчика, а так же измерение частоты низкочастотного задающего генератора на D1.3, D1.4 (сигнал снимается с эквивалента нагрузки после детектора, рис. 2.58.). Сдвоенный светодиод HL1 можно заменить двумя обычными с разным цветом свечения. А в качестве диодов VD1...VD3 и VD6...VD10 могут использоваться любые импульсные. Транзистор КТ825 может иметь любую последнюю букву в обозначении. Микросхемы серии К561 заменяются аналогичными из серий КР1561 или 564. Основным источником питания всего устройства является аккумулятор автомобиля, но предусмотрено подключение и резервного источника напряжением 12,6 В (G1). В ждущем режиме ОХРАНА блок потребляет не более 2,5 мА (в основном за счет работы светодиода). При включении высокочастотного блока передатчика потребляемый ток не должен превышать 150 мА (если модуляция осуществляется пачками импульсов).

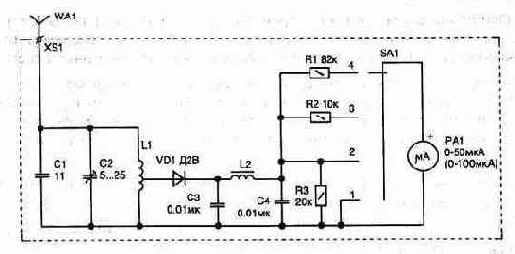

Рис. 2.62. Индикатор ВЧ поля Окончательная настройка передатчика выполняется после установки на автомобиль. Для этого потребуется изготовить индикатор поля (рис. 2.62) или любой аналогичный из опубликованных в литературе [Л12], с помощью которого можно настроить антенну передатчика сердечником катушки L6 на максимальное излучение. Положение 1 переключателя SA1 в индикаторе поля позволяет предотвратить повреждение механизма измерительного прибора при транспортировке (катушка L1 имеет 11 витков провода МТ диаметром 2,51 мм на каркасе диаметром 25 мм с отводом от третьего витка, а дроссель L2 типа ДМ — 0,2-60 мкГн).

ДАТЧИК ДЫМА ДЛЯ СИГНАЛИЗАЦИИ О ПОЖАРЕ


ДАТЧИК ДЫМА ДЛЯ СИГНАЛИЗАЦИИ О ПОЖАРЕ

От пожара ущерб может быть еще больше, чем от воров, а вовремя поданный сигнал тревоги позволит хоть что-то спасти.

Рис. 3.21. Электрическая схема датчика дыма

На промышленных объектах в основном используются для сигнализации о пожаре тепловые датчики (они наиболее дешевы). Особенность их устройства такова, что они подают сигнал тревоги, когда охраняемое помещение уже сгорело.

Наиболее надежны, по мнению пожарных, считаются датчики, срабатывающие на дым, однако они далеко не всем по карману.

Один из вариантов выполнения датчика дыма приведен на рис. 3.21. Cхема состоит из генератора (на элементах микросхемы DD1.1, DD1.2, С1, R1, R2), формирователя коротких импульсов (на DD1.3 и С2, R3), усилителя

Рис. 3.22. Вид конструкции датчика

(VT1) и излучателя (HL1) ИК-импульсов, а также компаратора (DD2) и ключа на транзисторе (VT2). При приеме ИК-импульсов фотодиодом HL2 срабатывает компаратор и своим выходом разряжает конденсатор С4. Как только прохождение импульсов нарушится, конденсатор зарядится через резистор R9 в течение 1 секунды до напряжения питания, и начнет работать элемент D1.4. Он пропускает импульсы генератора на коммутатор тока VT2. Применение светодиода HL3 не является необходимым, но при его наличии удобно контролировать момент срабатывания датчика.

Конструкция датчика (рис. 3.22) имеет рабочую зону, при попадании в которую дыма ослабляется прохождение ИК-импульсов, а если не смогли пройти несколько импульсов подряд — срабатывает датчик (что обеспечивает помехоустойчивость схемы). При этом в соединительной линии появляются импульсы тока, которые и выделяет схема контроля, приведенная на рис. 3.23.

Рис. 3.23. Схема контроля

Датчиков дыма к одному охранному шлейфу можно подключать (параллельно) много. При настройке схемы контроля • резистором R14 устанавливаем транзисторы так, чтобы VT3 и VT4 находились в запертом состоянии (светодиод HL4 не светится).

Один датчик дыма в режиме ОХРАНА потребляет ток не более 3 мА и проверен при работе в диапазоне температур от -40 до +50 °С.

Выход схемы контроля (коллектор VT4) может подключаться к системе охраны непосредственно вместо датчика.

При использовании нескольких датчиков, одновременно установленных в разных местах, схему можно дополнить индикатором номера сработавшего датчика дыма.
Для этого нужно, чтобы частоты генераторов (зависит от С1 и R2) отличались друг от друга, а воспользовавшись цифровым индикатором частоты, например предложенным М. Назаровым ("Радио", N 3, 1984, стр. 29—30), легко будет определить место возгорания. При этом отпадает необходимость вести охранные шлейфы отдельно до каждого датчика, что значительно упростит разводку проводов и снизит их расход. Транзисторы VT1 и VT2 могут быть заменены на КТ814. ИК-диоды подойдут многих других типов, но при этом может потребоваться подбор номинала резистора R6. Конденсаторы использованы С1, С2, С4, С5 типа К10-17а, СЗ — К53- 18-16В, С6 - К50-6-16В. Резистор R14 типа СП5-2, остальные типа С2-23. Датчик дыма целесообразно устанавливать в помещениях, где хра нятся легко воспламеняющиеся предметы, а размещать в местах, где проходит поток воздуха, например вблизи вентиляционного отверстия, - в этом случае возгорание будет обнаружено раньше. Схема может найти и другие применения, например в качестве безконтактного датчика для охранной сигнализации или устройств автоматики.

ДАТЧИКИ ДЛЯ ОХРАННОЙ СИГНАЛИЗАЦИИ


ДАТЧИКИ ДЛЯ ОХРАННОЙ СИГНАЛИЗАЦИИ

Существует много различных видов датчиков для охранной сигнализации. Большинство из них рассматривать из-за сложности изготовления в домашних условиях мы не будем, а остановимся на наиболее простых.

Так, стекло автомобиля может охранять и обычная миниатюрная кнопка (МП-1), установленная на уголок, рис. 3.24. Крепится она к стеклу зажимом уголка под резиновую уплотнительную прокладку.

Кроме кнопок, в качестве датчиков наиболее часто применяются герметичные герконовые контакты, замыкающиеся при воздействии магнита. Они обладают высокой надежностью и малыми габаритами, что делает возможным потайное размещение в углублении на каркасе дверей и оконных рам. При этом небольшой магнит крепится на подвижной части, например клеем (рис. 3.25).

В зависимости от расположения магнита относительно геркона, датчик может работать на замыкание или размыкание цепи при срабатывании (обычно используют на размыкание).

Чувствительности контактов геркона достаточно, чтобы он срабатывал на расстоянии 5...15 мм от магнита.

Использованием только герконовых датчиков и кнопок не везде удастся обеспечить надежную охрану (окно могут разбить).

Простейшим способом сигнализации при разбивании окна является наклеенная по периметру стекла тонкая и узкая полоска из металлической фольги, включенная последовательно в цепь

Рис. 3.24

Рис. 3.25

Рис. 3.26

Рис. 3.27

охранного шлейфа (см. рис. 3.26). Она порвется при разбивании стекла, но, если вор будет использовать стеклорез, может не сработать.

Для охраны на стеклах широко используют выпускаемые промышленностью датчики ДИМК (рис, 3.27). Такой датчик клеится к стеклу и срабатывает на удары или разбивание за счет того, что пластина с закрепленным на ней магнитом не имеет жесткого крепления и при ударах отходит от геркона, что разрывает цепь охранного шлейфа (все датчики подключаются последовательно).

Аналогичную конструкцию несложно изготовить самостоятельно или приобрести.

Для сигнализации об ударах и вибрациях может использоваться также пьезосигнализатор типа В-2 (BQ1, рис. 3.28) совместно со схемой усилителя.

Этот датчик рассчитан на работу в диапазоне температур ±60 °С и приклеивается к стеклу клеем или прижимается металлической пластиной к корпусу автомобиля или гаража (рис. 3.29).

Питание схемы может быть от 5 до 15 В, а чувствительность устанавливается резистором R8 при настройке.
При срабатывании сигнализатора на выходе схемы появляется кратковременно нулевой уровень. Устройство можно подключить непосредственно к схеме охраны (например приведенной на рис. 3.10). На автомобилях для предотвращения снятия колес часто применяют датчики механических колебаний корпуса. Такой датчик несложно изготовить из пружинящей металлической пластины с закреплением на одном

Рис. 3.28. Усилитель к пьезодатчику
Рис. 3.29. Вид крепления датчика конце груза (см. рис. 3.30), но он обладает низкой надежностью и требует частой механической подстройки чувствительности из-за разбалтывания, а также изменения погодных условий. Чувствительность такого датчика зависит от неровности поверхности земли на месте стоянки, что нередко приводит к ложным срабатываниям или неконтролируемому снижению чувствительности.
Рис. 3.31. Усилитель к электромагнитному датчику
Рис. 3.30. Датчик механических колебании Всех этих недостатков лишена схема с электромагнитным датчиком (рис. 3.31). В качестве чувствительного к колебаниям датчика можно использовать малогабаритный миллиамперметр (например от бытовой радиоаппаратуры, М4370 и многие другие), доработав его в соответствии с рис. 3.32. Для этого корпус измерительного прибора вскрывается и на конце стрелки закрепляется небольшой грузик (можно взять кусочек трубчатого припоя с внутренней канифолью). Канифоль удаляется иголкой, а в полученное отверстие вставляется конец стрелки и обжимается плоскогубцами. При выборе миллиамперметра неважно, где у него начальное положение стрелки, — под действием веса груза она займет среднее положение при соответствующей ориентации самого прибора.
Рис. 3.32 Конструкция электромагнитного датчика механических колебании Чувствительность электромагнитного датчика колебаний не зависит от неровности места, и он может срабатывать даже от легкого прикосновения к машине, а его чувствительность легко изменить резистором R5 типа СП5-2В (так, во время дождя она должна быть снижена для исключения ложных срабатываний). Для удобства эксплуатации лучше применить два резистора R5 и тумблером переключать их на заранее установленные чувствительности.Схему усилителя к дагчику лучше располагать вблизи от датчика. Для охраны темного подвала или погреба можно использовать датчик света (рис. 3.33). Он позволит обнаружить проникновение туда постороннего, который све^орл яавэрчяка воспользуется.
Рис. 3.33. Датчик- освещения Резисторы, отмеченные на схемах "*", требуется подбирать при регулировке.

Дешифратор


Цифровая часть дешифратора позволяет выделить на фоне помех и других сигналов "свой". Схема простого дешифратора индивидуального кода приведена на рис. 2.69.

Так как от данной системы не требуется иметь дешифратор на много возможных вариантов кода, схему удалось выполнить всего на трех микросхемах. При этом используется свойство КМОП микросхем работать при низковольтном питании.

Пачки входных импульсов поступают на формирователь, собранный из элементов R1, С1 и D1.1. Такая схема предотвращает срабатывание повторителя сигнала D1.1 от кратковременных помех, а также обеспечивает крутые фронты импульсов на выходе, независимо от их крутизны на входе.

С выхода D1.1/3 импульсы поступают на счетчик импульсов D2 и детектор паузы, собранный на элементах R2, С2, VD1, D1.2. Пока на выходе D1.1 действует уровень лог. "0", конденсатор С2 через диод VD1 быстро разряжается и на выходе D1.2/4 будет действовать лог. "0". В паузе между пачками импульсов С2 постепенно зарядится через резистор R2 и на выходе D1.2 сформируются импульсы, положительный фронт которых выполняет запись состояния с выхода счетчика D2/10 в триггер D3.1. Этот же импульс, поступая на вход R, переводит счетчик D2 в исходное состояние (обнуляет). Данный процесс периодически повторяется при появлении очередной пачки импульсов на входе. Диаграмма напряжений, показанная на рис. 2.70, поясняет работу схемы.

Если число импульсов в пачке равно 7, на выходе D2/10 появляются импульсы, высокий уровень которых записывается в регистр триггера D3.1. На триггерах D3.1 и D3.2 собраны формирователи интервалов длительностью 1,5 и 35 с соответственно. Цепь из элементов R6-C5 исключает случайную запись в триггер D3.2 лог. "1" в момент включения питания приемника.

Светодиод HL1 индицирует наличие принятого кода, и по его состоянию можно легко определить, какая группа датчиков на охраняемом автомобиле сработала.


Рис. 2.69. Электрическая схема дешифратора

Так, при кратковременном срабатывании любого из датчиков HL1 будет мигать с интервалом около 2 с.
Если же он постоянно светится, то, значит, постоянно замкнут один из датчиков F2...Fn. В случае, если включился звук оповещения, а светодиод не светится, — скорее всего дешифратор сработал от помехи (исключение составляет однократное срабатывание звукового сигнала приемника при включении режима проверки радиоканала).


Рис. 2.70. Эпюры напряжения в контрольных точках Триггер D3.2 при появлении на его выводе 13 лог. "1" разрешает работу низкочастотного автогенератора на элементах D1.3, D1.4 в течение времени не менее 35 с. Этот интервал не зависит от того, какой из датчиков замкнулся. Звуковой сигнал в приемнике будет звучать, пока работает передатчик, а также некоторое время после его отключения (до 35 с). Выключение звукового сигнала выполняется кнопкой SB1, если светодиод не светится, или же выключателем SA1, в случае продолжения работы передатчика. В качестве звукового сигнализатора использован пьезоизлучатель типа ЗП-25 (ЗП-22, ЗП-18). А для того чтобы повысить громкость его работы при низковольтном питании, параллельно с пьезокерамическим излучателем включена катушка 11. Она содержит 400 витков провода ПЭЛ диаметром 0,08 мм (0,1 или 0,12 мм), намотанных на склеенных клеем БФ-2 ("Момент") двух кольцах типоразмера К10х6х3 мм из феррита 700НМ1 (или 1000НН). Подбором номинала резистора R10 можно настроить частоту низкочастотного генератора так, чтобы громкость звукового сигнала была максимальной. Предварительную проверку работы дешифратора удобно выполнять, подавая инверсный сигнал с модулятора передатчика на вход элемента D1.1. В схеме применены резисторы МЛТ, конденсаторы типа К10-17, а С4 — К50-16. Корпус приемника имеет такую же конструкцию, как и в опубликованном выше электрошоковом устройстве (две платы, одна из которых одновременно является антенной, образуют каркас, на который одевается кожух). Некоторые
стойки крепления между платами являются одновременно соединительными цепями. После окончательной сборки и настройки приемника нужно измерить потребляемый схемой ток.Он не должен превышать значений, указанных в технических параметрах. Причиной повышенного потребления тока может быть ошибочное подключение полярности электролитических конденсаторов или ошибки монтажа. Для уменьшения размеров дешифратора в схеме можно применять аналогичные микросхемы с планарным расположением выводов из серии 564. Если на данной частоте имеется большой уровень помех, то большую помехоустойчивость может обеспечить дешифратор кода, схема которого описана в литературе [Л11, стр. 140]. Она содержит в два раза больше микросхем, но позволяет последовательно запоминать три принятых кодовых посылки, и, если не менее двух из них правильные — схема принимает решение о достоверном приеме своего сигнала.

ЕМКОСТНОЙ ДАТЧИК


ЕМКОСТНОЙ ДАТЧИК

Устройство реагирует на приближение руки к металлическому предмету, например замку, сейфу, или же на касание охраняемого предмета. Датчиком может служить и любая электропроводная пластина с размерами примерно 200х200 мм. Чувствительность датчика зависит от настройки и может составлять до 20 см.

Отличительной особенностью приведенных схем емкостных датчиков является их малое потребление (работа в режиме микротоков), что позволяет применять автономное питание.

В основе работы схемы (рис. 3.34) используется принцип изменяемой емкости. При поднесении руки к датчику WA1 в колебательный контур автогенератора на транзисторе VT1 вносится емкость, и его частота меняется. Начальная частота автогенератора около 280 кГц. Схема настраивается так, чтобы второй колебательный контур (L2, С7) был в резонансе с частотой автогенератора.

На транзисторе VT4 собран активный детектор ВЧ сигнала. При достаточной амплитуде напряжения в контуре (L2, С7) VT4 будет находиться в насыщении (при этом VT5 заперт).

Рис. 3.34

Цепь из резисторов R6, R7 обеспечивает устойчивую работу схемы при изменении питающего напряжения от 3,5 до 10В. Резистором R6 можно установить нужную чувствительность датчика.

Транзисторы VT2 и VT3 используются как диоды для стабилизации режимов работы транзисторов VT1 и VT4 при изменении питающего напрядения. По сравнению с диодами переход транзистора обеспечивает лучшую стабилизацию напряжения при малых рабочих токах.

Для удобства настройки схемы к коллектору VT5 можно подключить светодиод с ограничительным резистором (величина резистора зависит от напряжения питания и может быть от 200 до 1000 Ом).

Рис. 3.35

Рис. 3.36. Топология печатной платы

Грубая настройка схемы производится конденсатором С7, плавная — сердечником катушки L2, а также резистором R6. Окончательная настройка устройства проводится с реальным датчиком WA1, с которым схема будет в дальнейшем работать. При этом если охраняемый предмет имеет большую металлическую поверхность, то может потребоваться установка разделительного конденсатора небольшой емкости (5...100 пФ) между WA1 и контактом 1 схемы.

Катушки L1, L2 намотаны на ферритовом стержне типа 600НН (или 400НН) диаметром 10 мм и длиной


55 мм (см. рис. 3.35). Такие ферриты используются в качестве антенны в приемниках на СВ и ДВ диапазонах. Катушка L1 содержит 350 витков, L2 — 250 витков провода ПЭЛШО диаметром 0,08...0,12 мм, которые распределены равномерно по бумажному каркасу на ферритовом стержне. Сердечник L2 должен перемещаться относительно каркаса. Постоянные резисторы применены типа С2-23, подстроечный R6 — СПЗ-19а, конденсатор С10 типа К53-1, остальные конденсаторы типа К10-17. На рис. 3.36 и 3.37 приведена конструкция печатной платы и расположение на ней элементов. Схема датчика размещается в любом пластмассовом корпусе и крепится вблизи отдатчика WA1 (100...200 мм). Устройство может работать совместно с другими схемами охраны в качестве датчика или как самостоятельное охранное устройство при наличии звукового индикатора (рис. 3.38). Параметры катушек L1, L2 такие же, как в схеме, приведенной на рис. 3.34, катушка L3 намотана на двух склеенных вместе ферритовых кольцах (600...2000НН) типоразмера КЮхбхЗ и содержит 250 витков того же провода (индуктивность ее около 120 мГн).

Рис. 3.37. Расположение элементов Принцип работы звукового генератора на транзисторах VT6 и VT7 аналогичен с приведенной схемой на рис. 4.12. В качестве источника звука HF1 подойдет любой пьезоизлучатель, но топология печатной платы (рис. 3.39) дана для установки ЗГИ 8. На плате резисторы R1 и R2 раполагаются над конденсаторами, что увеличивает плотность монтажа, а конденсатор С10 применен типа К50-16 на 16 В. При питании схемы от источника с напряжением 6 В ток потребления в режиме ОХРАНА не превышает 1 мА, а при звуковом сигнале — 3 мА.
Рис. 3.38
Рис. 3.39

ГЕНЕРАТОР ШУМА


ГЕНЕРАТОР ШУМА

Существуют специальные приборы, которые позволяют на расстоянии прослушивать разговоры через оконные стекла. При этом используется свойство звуковых волн создавать микровибрацию стекла, которую с помощью узконаправленных оптических приборов можно преобразовать в звук.

Предотвратить прослушивание деловых разговоров через окна позволяет генератор широкополосного акустического шума (рис. 3.40).

Рис. 3.40

Устройство собрано на трех КМОП микросхемах и состоит из задающего генератора на частоту 50 кГц (D1.1, D1.2), формирователя псевдослучайной последовательности импульсов на сдвигающих регистрах (D2, D3) и логике (D1.3, D1.4).

Звуковыми излучателями (HF1, HF2) являются используемые в некоторых телефонах капсули ВП-1 или ДЭМ-4М.

Резистор R4 позволяет регулировать громкость звука.

Схема может питаться от любого нестабилизированного источника с напряжением от 4 до 15 В и потребляет ток не более 20 мА.

В качестве источника звука подойдут и любые малогабаритные динамики (с 50-омным сопротивлением), но при этом возрастет потребляемый ток. Транзисторы можно заменить на КТ829А.

При правильной сборке схема настройки не требует.

Устройство выполняется в виде переносной коробки и размещается на подоконнике, вблизи от стекла. Включать генератор шума можно при проведении деловых переговоров, в случае необходимости.

Использование сетевых проводов в качестве шлейфа охранной сигнализации


Действие устройства основано на том свойстве, что по проводам электрической сети можно передавать высокочастотные колебания с частотой до 150 кГц. Они свободно распространяются до ближайшего трансформатора. Этот же принцип используется при передаче по радиотрансляционным проводам трех станций, две из которых передаются с модуляцией частот 78 и 120 кГц.

При частотах более 150 кГц часть ВЧ энергии начинает излучаться в эфир, создавая помехи. По этой причине применять более высокие частоты для передачи информации по сетевым проводам нецелесообразно.

На охраняемом объекте устанавливается блок устройства, электрическая схема которого показана на рис. 2.38. Она состоит из двух автогенераторов. Первый генератор на элементах микросхемы D1.1 и D1.2 вырабатывает импульсы частотой 2 Гц и модулирует второй генератор (D1.3 и D1.4), работающий на частоте 70 кГц, рис. 2.39. На транзисторе VT1 собран резонансный усилитель. С выхода вторичной обмотки трансформатора пачки ВЧ колебаний через конденсаторы С5 и С6 поступают в сеть.

Устройство питается непосредственно от сети по бестрансформаторной схеме, что позволяет уменьшить его габариты. Подключение выполняется с соблюдением фазировки,указанной на схеме.

При правильном монтаже схема будет работать сразу, а настройка заключается в получении резонанса в контуре катушки L2 на частоте 70 кГц. Проверку схемы лучше выполнять при ее питании от стационарного источника.

В качестве приемника можно воспользоваться схемой усилителя, приведенной на рис. 2.40, а если необходимо получить большую дальность работы, подойдет схема рис. 2.13 с небольшими изменениями во входной цепи и конструкции катушек.

Катушки L1 и L3 одинаковые и выполнены в ферритовых чашках СБ-12 или аналогичных от контуров промежуточной частоты (465 кГц) приемников. Они должны предусматривать возможность настройки с помощью сердечников. Обмотка 1 содержит 160 витков, 2 — 50 витков проводом ПЭЛШО диаметром 0,08 мм.


Pис. 2.38. Электрическая схема блока


Рис. 2.39. Форма сигналов, поясняющих работу схемы

Дроссель L2 содержит 200 витков тем же проводом на ферритовом кольце 600...2000НМ типоразмера К10х6х3 мм. Параметры катушки L4 такие же, как и у показанной на рис. 2.17.

В схемах применены резисторы типа МЛТ, конденсаторы С2 типа К53-18 на 20 В; С5, С6, С7, С8 — типа К73-17В на соответствующее рабочее напряжение. Остальные конденсаторы типа К10-17 или любые малогабаритные.

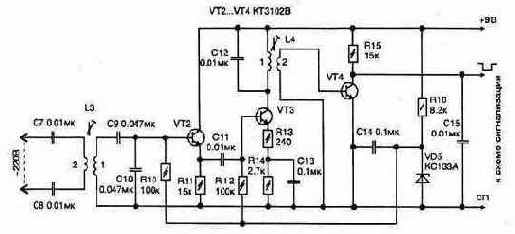

Рис. 2.40. Блок приемника

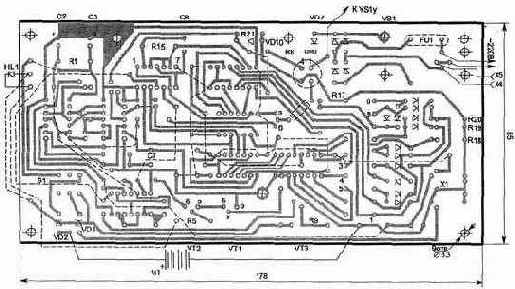

Рис. 2.41. Топология печатной платы блока охраны

Топология односторонней печатной платы для схемы блока охраны приведена на рис. 2.41 (пунктиром показаны две перемычки, которые устанавливаются до начала монтажа элементов).

Источник питания с автоматическим зарядным устройством


Для того чтобы не разряжать аккумулятор приемника при использовании системы охраны, находясь дома, он подключается к стационарному сетевому источнику. Схема, рис. 2.71, контролирует состояние аккумуляторов и при необходимости автоматически выполняет их подзаряд. Кроме этого, в случае появления сигнала тревоги транзистор VT1 выполняет усиление громкости звукового сигнала оповещения, что обеспечивает удобство эксплуатации.


Рис. 2.71. Схема источника питания с зарядным устройством

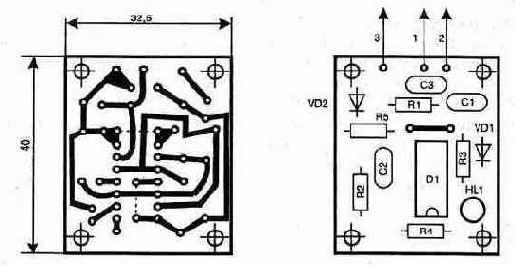

Рис. 2.72. Топология печатной платы п расположение элементов для схемы
источника питания

Индикатором включения источника питания в сеть является свечение зеленого светодиода (HL1), а при работе режима подзарядки аккумуляторов светится красный (HL2).

Устройство работает следующим образом. Микросхема D1 выполняетстабилизацию выходного напряжения, уровень которого может ступенькой меняться (6,6 или 5В — это зависит от того, светится светодиод HL2 или нет). Светодиод HL2 кроме световой индикации процесса заряда является еще и источником опорного напряжения 1,6 В для микросхемы.

На транзисторах VT2 и VT3 собран анализатор уровня выходного напряжения источника питания. Из-за большого коэффициента усиления этих транзисторов они переключаются из запертого состояния в открытое при изменении напряжения на выходе на 0,1 В. Схема при подключенных аккумуляторах на страивается резистором R8 так, чтобы порог открывания транзисторов составлял примерно 3,9...4 В (при этом светодиод HL2 не должен светиться).

Величина тока через аккумуляторы зависит от их состояния, и по мере заряда он постепенно снижается. Максимальный ток заряда ограничен величиной примерно 20 мА (задается номиналом резистора R5). По мере роста емкости заряда напряжение на аккумуляторах постепенно растет, и, когда оно достигнет величины 3,9 В, выходное напряжение стабилизатора D1 уменьшится с 6,6 В до 5 В. При этом подзаряд прекратится.

В схеме применены постоянные резисторы МЛТ, подстроечный R8 типа СП5-2; электролитические конденсаторы К50-35 на 25 В. Диоды можно заменить любыми на ток не менее 500 мА и обратное напряжение 50 В. Светодиоды использованы разных цветов из серии КИП32 или аналогичные с малым потребляемым током при свечении. Трансформатор подойдет из унифицированных, например типа ТН 1-220-50 или любой другой с напряжением во вторичной обмотке 9...12 В.

Вариант топологии печатной платы и расположение элементов для схемы источника питания приведен на рис. 2.72.

Конструктивно корпус источника питания выполняется в виде подставки под приемник, но так, чтобы при этом вертикально установленный приемник подключался через гнездо соответствующего разъема (Х1) к цепям источника питания. Разъем Х1 применен типа МРН4.

ЭЛЕКТРИЧЕСКИЙ "ЕЖИК"


ЭЛЕКТРИЧЕСКИЙ "ЕЖИК"

Устройство предназначено для активной защиты металлической двери квартиры или сейфа и может быть. применено совместно с другими охранными устройствами как дополнительное, включаемое в случае тревоги. Оно может пригодиться также и в сельском хозяйстве для создания электрического ограждения огорода от животных (для этого достаточно установить по периметру колья с натянутыми двумя оголенными проводами).

Рис. 3.16. Электрическая схема "ЕЖИКА"

Схема устройства (рис. 3.16) состоит из автогенератора на транзисторе VT1 и трансформаторе Т1, с высоковольтной обмотки которого после выпрямления на диодах VD3...VD5 снимается напряжение 1000...1200 В. Это позволяет при прикосновении к любому из высоковольтных выводов получить удар током, сила которого будет зависеть от общей емкости конденсаторов С5 и С6 (энергия запасенного заряда на емкости:

, где

Uc — напряжение на конденсаторе в вольтах, С — суммарная емкость в фарадах), а их величина выбрана такой, чтобы этот удар не представлял опасности для жизни, однако второй раз его получать уже не захотелось.

Для изготовления электрического "ЕЖИКА" потребуется намотать трансформатор Т1 на диэлектрическом каркасе, вставляемом в броневой сердечник БЗО (см. рис. 3.17) из феррита М2000НМ1 (М1500НМ1). Трансформатор содержит в обмотке 1 — 9 витков, 2 — 10 витков провода ПЭЛШО-0,18, в обмотке 3 — 1800 витков провода ПЭЛ-0,1. Его изготовление требует аккуратности, и при намотке 3-й обмотки необходимо через каждые 400 витков укладывать конденсаторную диэлектрическую бумагу (ее можно достать из высоковольного конденсатора), а слои пропитать конденсаторным или трансформаторным маслом. После намотки катушки вставляем ее в ферритовые чашки и склеиваем (предварительно убедившись, что она работает). Места выводов катушки заливаются разогретым парафином.

Рис. 3.17. Составные части конструкции броневой катушки

При сборке схемы необходимо соблюдать полярность фаз обмоток трансформатора, указанную на схеме.

Топология печатной платы и расположение на ней элементов (кроме предохранителя) приведены на рис. 3.18.
Трансформатор крепится к плате клеем. Питается схема от аккумулятора или любого источника с напряжением 10...15 В. При правильном включении фаз обмоток Т1 схема начинает работать сразу. Настройка заключается в подборе конденсатора С2 — по максимуму выходного напряжения на клеммах ХЗ и Х4, а также в подборе режима работы автогенератора резистором R2 для получения минимального тока потребления при устойчивом самовозбуждении (запуске автогенератора в момент включения питания). Обычно потребляемый схемой ток не превышает 50 мА. Для того чтобы повысить экономичность устройства, можно его дополнить таймером (рис. 3.19), включаемым между источником питания и схемой. Таймер позволяет при подаче на схему напряжения включать "ЕЖИК" на 5...15 секунд (время зависит от величины номинала конденсатора С10 и резистора R5), после чего он ее обесточивает до момента повторного включения питания.

Рис. 3.18. Топология печатной платы и расположение элементов
Рис. 3.19. Электрическая схема таймера В схемах применены конденсаторы С1, С7, С10 типа К53-4; С2, СЗ, С4, С8, С9 — К73-9 на 100 В ; С5, С6 — К42У-2 или К73-16В на 1600 В.

Электрошоковое средство защиты


Устройство предназначено для активной самообороны путем воздействия на нападающего высоковольтным разрядом электротока.

Схема позволяет получить на выходных контактах напряжение до 80000 В, что приводит к пробою воздуха и образованию электрической дуги (искрового разряда) между контактными электродами. Так как при касании электродов протекает ограниченный ток, угрозы для человеческой жизни нет.

Электрошоковое устройство благодаря своим малым размерам может использоваться как индивидуальное средство безопасности или же работать в составе системы охраны для активной защиты металлического объекта (сейфа металлической двери, дверного замка и т.д.). Кроме того, конструкция настоль ко проста, что для изготовления не требует применения промышленного оборудования — все легко выполняется в домашних условиях.

В схеме устройства, рис. 2.25, на транзисторе VT1 и трансформаторе Т1 собран импульсный преобразователь напряжения. Автогенератор работает на частоте 30 кГц, и во вторичной обмотке (3) трансформатора Т1 после выпрямления диодами на конденсаторе С4 выделяется постоянное напряжение около 800...1000 В. Второй трансформатор (Т2) позволяет еще повысить напряжение до нужной величины. Работает он в импульсном режиме. Это обеспечивается регулировкой зазора в разряднике F1 так, чтобы пробой воздуха происходил при напряжении 600...750 В. Как только напряжение на конденсаторе С4 (в процессе заряда) достигнет этой величины, разряд конденсатора проходит через F1 и первичную обмотку Т2.

Энергия, накопленная на конденсаторе С4 (передаваемая во вторичную обмотку трансформатора), определяется из выражения

W = 0.5С х Uc^2 = 0,5 х 0,25 х 10^(-6) х 700^2 = 0,061 [Дж]

где Uc — напряжение на конденсаторе [В], С — емкость конденсатора С4 [Ф].


Рис. 2.25. Электрическая схема

Аналогичные устройства промышленного изготовления имеют примерно такую же энергию заряда или чуть меньше.

Питается схема от четырех аккумуляторов типа Д-0,26 и потребляет ток не более 100 мА. Элементы схемы, выделенные пунктиром, являются бестрансформаторным зарядным устройством от сети 220 В.
Для подключения режима подзаряда используется шнур с двумя соответствующими вилками. Светодиод HL1 является индикатором наличия напряжения в сети, а диод VD3 предотвращает разряд аккумуляторов через цепи зарядного устройства, если оно не включено в сеть. В схеме использованы детали резисторы МЛТ, конденсаторы С1 типа К73-17В на 400 В, С2 — К50-16 на 25 В, СЗ — К10-17, С4 — МБМ на 750 В или типа К42У-2 на 630 В. Высоковольтный конденсатор (С4) применять других типов не рекомендуется, так как ему приходится работать в жестком режиме (разряд почти коротким замыканием), который долго выдерживают только эти серии. Диодный мост VD1 можно заменить четырьмя диодами типа КД102Б, а VD4 и VD5 — шестью последовательно включенными диодами КД102Б. Включатель SA1 типа ПД9-1 или ПД9-2. Трансформаторы являются самодельными и намотка в них начинается совторичной обмотки. Процесс изготовления потребует аккуратности и намоточного приспособления. Трансформатор Т1 выполняется на диэлектрическом каркасе, вставляемом в броневой сердечник Б26, рис 2.26, из феррита М2000НМ1 (М1500НМ1). Он содержит в обмотке 1 — 6 витков, 2—20 витков проводом ПЭЛШО диаметром 0,18 мм (0,12...0,23 мм), в обмотке 3 — 1800 витков проводом ПЭЛ диаметром 0,1 мм. При намотке 3-й обмотки необходимо через каждые 400 витков укладывать конденсаторную диэлектрическую бумагу, а слои пропитывать конденсаторным или трансформаторным маслом. После намотки катушки вставляем ее в ферритовые чашки и склеиваем стык (предварительно убедившись, что она работает). Места выводов катушки заливаются разогретым парафином или воском.

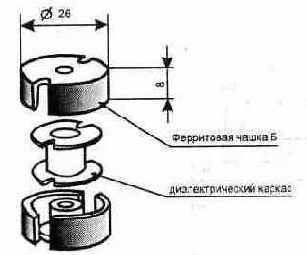

Рис. 2. 26. Составные части конструкции броневой катушки

Pис. 2. 27. Каркас для намотки высоковольтного трансформатора Т2 При монтаже схемы необходимо соблюдать полярность фаз обмоток трансформатора, указанную на схеме. Высоковольтный трансформатор Т2 выполнен на пластинах из трансформаторного железа, набранных в пакет, рис. 2.27. Так как магнитное поле в катушке не замкнутое, конструкция позволяет исключить намагничивание сердечника.


Намотка выполняется виток к витку (сначала наматывают вторичную обмотку) 2 — 1800... 2000 витков проводом ПЭЛ диаметром 0,08...0,12 мм (в четыре слоя), 1 — 20 витков диаметром 0,35 мм. Межслойную изоляцию лучше выполнять из нескольких витков тонкой (0,1 мм) фторопластовой ленты, но подойдет также и конденсаторная бумага — ее можно достать из высоковольтных неполярных конденсаторов. После намотки обмоток трансформатор заливается эпоксидным клеем. В клей перед заливкой желательно добавить несколько капель конденсаторного масла (пластификатор) и хорошо перемешать. При этом в заливочной массе клея не должно быть пузырьков воздуха. А для удобства заливки потребуется изготовить картонный каркас (размерами 55х23х20 мм) по габаритам трансформатора, где и выполняется герметизация.

Рис. 2.28. Конструкция корпуса Изготовленный таким образом трансформатор обеспечивает во вторичной обмотке амплитуду напряжения более 90000 В, но включать его без защитного разрядника F2 не рекомендуется, так как при таком напряжении возможен пробой внутри катушки Защитный разрядник выполняется из двух оголенных проводов, расположенных на расстоянии 20...24 мм. Конструкция электродов Х2, ХЗ и разрядника F2 показана на рис. 2.28. Элементы конструкции крепятся на боковых пластинах из оргстекла толщиной 5...6 мм. В качестве электродов Х2 и ХЗ можно использовать стержни от разъемов на большой ток, например из серии ШР. Вид конструкции разрядника F1 приведен на рис. 2.29. В качестве материала лучше взять медные пластины с никелированным покрытием (этим обеспечивается более высокая стойкость разрядника к разрушению дугой). Толщина пластин может быть любой. Пробойное напряжение воздуха примерно 3 кВ на мм (зависит от влажности и атмосферного давления), поэтому зазор разрядника F1 будет примерно 0,1...0,2 мм (регулируется при настройке). Кнопку включения SB1 лучше также сделать самостоятельно — это позволяет учесть особенность конструкции корпуса. Она выполняется из мягкой стальной или медной ленты толщиной примерно 0,5 мм, рис. 2.30.



Рис. 2.29. Вид разрядника F1

Рис. 2.30. Конструкция кнопки включения SB1 Все детали схемы, кроме выключателя SA1, размещены на односторонней печатной плате из стеклотекстолита толщиной 1...1,5 мм (размером 130х55 мм), рис. 2.31. Таких же размеров плата используется как крышка и элемент крепления выключателя SA1, а также аккумуляторов. Аккумуляторы размещены по двое в картонных стаканах, склеенных по их размерам (по диаметру) и подпружиниваются к основной плате лепестками закрепленными на крышке. Детали припаиваются со стороны печатных проводников, что позволяет уменьшить толщину корпуса устройства. Трансформаторы Т1 и Т2 приклеиваются к плате эпоксидным клеем. Общий вид сборки всей конструкции (без кожуха) показан на рис. 2.32. На каркасе, образованном из двух плат, закрепленных четырьмя винтами (с потайной шляпкой), обматывается и склеивается кожух из картона (он должен сни-
маться при снятой задней стенке). Для придания привлекательного внешнего вида кожух обматывается самоклеющейся пленкой под цвет дерева. В месте расположения кнопки SA1 выполняется отверстие в кожухе, а на боковую грань приклеивается накладка из тонкой (1...2 мм) пластмассы с прорезями.

Рис. 2.31. Топология печатной платы и расположение элементов Внутри гибкой части пластины клеится резиновый вкладыш, но так, чтобы он не мешал одевать кожух на каркас. Настройка схемы заключается в получении (резистором R4) устойчивого запуска и работы автогенератора при питании от стационарного источника с напряжением от 3,9 до 5 В. При настройке схемы лучше использовать блок питания в режиме ограничения тока на 1 А — это предотвратит повреждение VT1 в случае ошибочного подключения фазы первичной обмотки Т1 или же отсутствия режима автогенерации по другой причине. После этого с помощью осциллографа с делителем замеряем напряжение на конденсаторе С4 и подбираем величину зазора в разряднике F1 так, чтобы оно не превышало уровня 650...750 В.

Рис. 2.32. Вид сборки конструкции Теперь несколько слов об эксплуатации устройства.При переносе электрошока лучше воспользоваться выключателем SA1 для снятия питания — это исключит работу устройства при случайном нажатии кнопки SB1, например в кармане. Не рекомендуется включать электрошок в условиях высокой влажности, чтобы самому не попасть под напряжение дугового разряда. Кроме того, так как для транзистора VT1 не установлен теплоотводящий радиатор (нет свободного места в корпусе), не рекомендуется включать устройство на непрерывную работу в течение времени более 1 мин (обычно в этом и нет необходимости). Следует также знать, что обычная одежда не является препятствием для проникновения дуги.

КАРМАННАЯ СИРЕНА


КАРМАННАЯ СИРЕНА

Это устройство предназначено для тех, кто беспокоится о своей безопасности. Оно может быть полезно детям, женщинам и позволяет владельцу привлечь к себе внимание окружающих людей для оказания необходимой помощи. Схема может также применяться в составе охранной сигнализации как дополнительный звуковой сигнализатор.


Рис. 3.20. Электрическая схема сирены

Устройство легко размещается в любом кармане и при его включении создает плавно меняющийся звуковой сигнал, похожий на звук милицейской сирены. Громкости сигнала достаточно, чтобы привлечь внимание окружающих людей в радиусе более 50 метров.

Схема устройства приведена на рис. 3.20. Она состоит из двух связанных генераторов на микросхеме D1. Частота генератора на элементах D1.4, D1.6 меняется полевым транзистором VT1, которым управляет генератор (D1.1, D1.2) с более низкой рабочей частотой.

В качестве источника звука используется пьезоизлучатель ЗГИ, ЗП-22 или аналогичный. Для повышения громкости звука излучатель включен к трансформатору Т1. Его можно взять от малогабаритного радиоприемника, используя обмотку с большим числом витков в качестве вторичной, а первичную (или ее часть) подключить по схеме автотрансформатора, как это показано на рисунке.

Такое включение HF1 позволяет получать на нем переменное напряжение более 100 В, что значительно повышает громкость звука. Используется микропереключатель S1 типа ПД-9-2 или любой малогабаритный.

Топологию печатной платы можно использовать (с небольшими изменениями) от схемы имитатора голосов птиц (см. раздел 6, рис. 6.1).

Конструкция корпуса может быть любой, но единственное требование, которому он должен удовлетворять, — это механическая прочность (выдерживать удар при падении устройства).

Кодовый кнопочный выключатель


Выключение режима охраны (вместо кнопки SB2) можно выполнять набором кодового цифрового номера на кнопочной панели. Это затруднит отключение охраны. Код состоит из 4 цифр (из 10 возможных) Кнопки с определенными. Цифрами необходимо нажать в заданной последовательности. Это позволяет иметь не менее 5040 возможных вариантов кода.

Код можно легко и оперативно сменить, переставив зажимы проводов от кнопок в любой последовательности. Схема кодового устройства, рис. 2.7, собрана на одной микросхеме, содержащей четыре RS-триггера. Работает элекрическая схема следующим образом в начальный момент, при подаче питания, цепь из конденсатора С1 и резистора R6 формирует на входах R импульс обнуления триггеров.

При нажатии на кнопку с первой цифрой кода (на схеме SB7) триггер переключится, т е. на выходе D1/2 появится лог "1". Если при нажатии очередной кнопки на выходе соответствующего триггера имеется лог. "1", т е предыдущий сработал, то лог. "1" появится и на его выходе.


Рис 2 7 Кодовый кнопочный выключатель

Последний сработавший триггер открывает транзистор VT3, что подает напряжение для переключения поляризованного реле в блоке А1. Чтобы схема осталась в таком состоянии надолго, используется транзистор VT2. Он обеспечивает через задержку обнуления всех триггеров. Задержка выполнена засчет цепи заряда конденсатора СЗ через резистор R10. По этой причине на выходе D1/1 сигнал лог "1" будет присутствовать не более 1 с. Этого времени вполне - достаточно для срабатывания реле. Кроме того, использование для транзистора VT2 сигнала с выхода D1/10 позволяет ограничить необходимое время для нажатия последней кнопки кода.

Индикатором правильного набора номера является кратковременное свечение светодиода HL1. В процессе набора кода нажатие любой ошибочной цифры обнуляет все триггеры, и набор придется повторить сначала.

Так как для микросхемы режим, когда на R и S входах одновременно присутствует лог "1", является запрещенным, транзистор VT1 исключает такую возможность даже при нажатии сразу двух кнопок

Для уменьшения влияния помех и наводок схема размещается вблизи кнопочной панели.

Все используемые детали, за исключением транзистора VT3, могут быть любого типа. Транзистор VT3 применен с большим коэффициентом усиления и заменяется на КТ829А. Резисторы могут иметь отклонение номинала на 20% от указанных на схеме. Конденсатор С1 типа КМ-6, С2, СЗ — К52-1Б.

Кодовый замок на тиристорах


При установке кодового замка не всегда имеется возможность располагать кнопочную панель вблизи от схемы управления. В этом случае применение тиристоров в качестве триггеров запоминающих правильную комбинацию на бранного кода обеспечивает более высокую помехоустойчивость и стойкость к умышленному повреждению по сравнению со схемами собранными только на КМОП микросхемах.

Приведенная на рис 2 20 схема позволяет ограничить доступ в помещение посторонних. Для срабатывания открывающего защелку электромагнита YA1 необходимо в определенной последовательности набрать код из 4 цифр (из 10 возможных).

Работает схема следующим образом. В исходном состоянии на вход управления D1 1/6 через резистор R12 поступает лог 1 и внутренний ключ микросхемы будет замкнут. Нажатие кнопок в последовательности S4 S3 S2 S1 приведет к поочередному открыванию соответствующих тиристоров VS4, VS3, VS2, VS1. Ток через резисторы R8 R10 позволяют удерживать сработавшие тиристоры во включенном состоянии. Причем если при наборе номера ошибочно нажата любая другая кнопка это приведет к срабатыванию ключа на элементе микросхемы D1. 3 что обеспечит появление лог 0 на входе D1. 1/6 — ключ разомкнется и частично правильно набранный код будет сброшен .

При правильном наборе номера появится ток протекающий через резисторы R6 R7 и откроется транзистор VT1. При этом будет подаваться питание на электромагнит YA1. А чтобы электромагнит не находился под напряжением в те чение длительного времени после срабатывания элемент D1. 2 совместно с цепью заряда конденсатора R11 С1 позволяет ограничить продолжительность его работы интервалом 24с. Время определяется номиналом конденсатора С1. Как только напряжение на входе D1 2/12 в процессе заряда конденсатора


Pис. 2.20. Элeктpнчecкaя схема кодового замка


Рис. 2.21. Схема замены транзистора VT1


Рис. 2. 22. Топология печатной платы и расположение элементов

достигнет порога срабатывания ключа, он подаст лог '0" на управление D1.1 что переведет все тиристоры в исходное состояние.

Устройство может работать при изменении питающего напряжения в более широких пределах чем это указано на схеме но его величина выбирается исходя из необходимой для надежного срабатывания применяемого электромагнита.
При настройке схемы может потребоваться подбор номиналов резистора R7 и конденсатора С1. Транзистор VT1 имеет большой коэффициент усиления и может быть заменен двумя обычными включенными по схеме, показанной на рис. 2. 21. Тиристоры могут использоваться с любой последней буквой в обозначении. Конденсаторы применены К50 35 на рабочее напряжение 40 В, а резисторы по дойдут любые. Кнопка SB1 используется для дистанционного открывания замка внутри помещения и должна быть рассчитана на ток 3 А .


Рис. 2. 23. Подключение сменного кодозадающего штекера Х2 Все элементы схемы кроме трансформатора, диодов VD5 VD8 и электромагнита YA1, расположены на односторонней печатной плате, рис. 2. 22. Для удобства смены кода и подключения цепей от кнопок набора номера на плате установлены винты М2,5 (как это показано на рисунке), к которым и закрепляют нужный провод. Если же установить дополнительный 16-ти контактный разъем (Х2, рис. 2. 23) со сменным кодозадающим штекером, то смена кода займет несколько секунд (если заранее подготовить штекера с установленными перемычками под нужные комбинации цифр кода) .

Pис. 2. 24. Схема ограничения времени Один из элементов микросхемы не использован и с его помощью можно выполнить ограничение необходимого времени на набор кода, что дополнительно затруднит подбор кода. Пример варианта такого подключения D1.4 показан на рис. 2.24.

Многофункциональная система охраны


Схема охраны построена по модульному принципу (рис. 2.1), что дает возможность легко собрать систему охраны, наиболее удобную для конкретных целей — от охраны квартиры, дачи до автомобиля. При этом, собирая и подключая к базовому блоку дополнительные модули, можно легко расширять функциональные возможности системы охраны, например ввести автоматическое оповещение по телефонной линии соседей или родственников, а также ряд других полезных функций.


Рис. 2.1. Структурная схема модульной системы охраны

При разработке не применялись дорогие или дефицитные детали, что делает схемы легко доступными для повторения всеми желающими, а использование модульного принципа построения упростило отдельные узлы системы.

Все схемы собраны на широко распространенных «МОП микросхемах, что обеспечивает минимальное потребление тока, работу в широком диапазоне питающих напряжений (4...15 В) и высокую надежность. Временные интервалы,
необходимые для работы системы, получены без использования электролитических конденсаторов, что также повышает надежность и расширяет диапазон рабочих температур.

Многофункциональный кодовый замок


Иногда, для ограничения доступа посторонних, бывает удобно иметь кнопочный кодовый замок. Кодовый замок с числовым кодом, состоящим из 5 знаков (из 11 возможных), легко выполнить всего на одной программируемой микросхеме из серии РФ. Особенностью данной схемы (рис. 2.18) является использование цепей обратной связи (диоды VD2...VD5) с выхода микросхемы на ее вход, что позволяет при соответствующем программировании ПЗУ получить триггерный эффект (запоминание комбинации при правильном наборе номера).

В исходном состоянии на выходах 1...4 присутствует лог. "1", а на остальных выходах лог. "0". Микросхема программируется в соответствии с таблицей 2.1 (не показанные адреса программируются аналогично первой строчке таблицы).


Pис. 2.18. Электрическая схема

Связь двоичного кода с принятой 16 значнои системой обозначении приведена в таблице 2.2.

Программа работы микросхемы (см строку с адресом 7FO в таблице 2.1) составлена так что при последовательном нажатии кнопок подключенных к входам 1...4 (выводы 8...5), — на соответствующих выходах (выводы 9, 11,13) появляется лог. "0", что через диоды VD2...VD5 передается на вход. Это фиксирует нулевое состояние соответствующего входного сигнала уже после отпускания кнопки.

Для того чтобы получить управляющий сигнал на включение электромагнита необходимо нажать кнопки пятизначного кода в заданной последовательности — иначе потребуется повторять набор сначала. Нажатие любой ошибочной цифры переводит все выходы микросхемы в исходное состояние.

Таблица 2.1.

0

1

2

3

4

5

6

7

8

9

A

В

С

D

E

F

000

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

3FO

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

8F

400

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

5FO

OF

41

OF

OF

OF

OF

OF

OF

48

OF

OF

OF

OF

OF

OF

OF

600

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

6FO

OF

41

OF

OF

OF

OF

OF

OF

48

OF

OF

OF

OF

OF

OF

OF

700

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

710

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

720

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

730

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

740

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

750

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

760

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

770

10

41

OF

OF

OF

OF

OF

OF

48

OF

OF

OF

OF

OF

OF

OF

780

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

790

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

7АО

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

7ВО

20

41

OF

OF

OF

OF

OF

OF

48

OF

OF

OF

OF

OF

OF

OF

7СО

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

OF

7DO

OF

41

OF

OF

OF

OF

OF

OF

48

OF

OF

OF

OF

OF

OF

OF

7ЕО

OF

41

OF

OF

OF

OF

OF

OF

48

OF

OF

OF

OF

OF

OF

OF

7FO

00

01

OF

OF

OF

05

OF

07

08

OF

OF

OF

ОС

OF

OE

OF


  Таблица 2.2.
0000 0
0001 1
0010 2
0011 3
0100 4
0101 5
0110 6
0111 7
1000 8
1001 9
1010 А
1011 В
1100 С
1101 D
1110 E
1111 F


Индикатором правильного набора кода служит свечение светодиода HL1. Включение электромагнита выполняет транзистор VT2. Нажатие на кнопку включает звонок а также сбрасывает ранее набранный код (переводит микросхему D1 в исходное состояние). Использование программируемой микросхемы позволяет легко получить несколько дополнительных полезных функции Так, например, при попытке подобрать код— на выводе D1/16 появится сигнал тревоги (лог 1), что приведет к срабатыванию реле К1. Контакты К1 1 включаются в цепь шлейфа охранной сигнализации. Попыткой подбора кода считатся если первые три цифры набраны правильно, а в четвертой — ошибка.

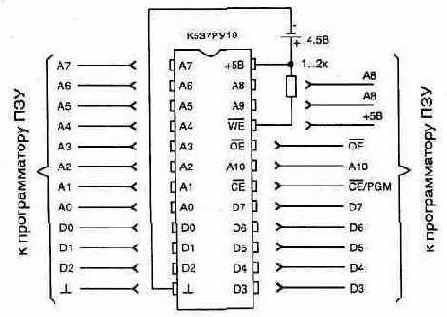

Pис. 2.19 Эмутятор ПЗУ Переключатель SA1 дает возможность быстро сменить код, не переставляя последовательность подключения кнопок ко входам микросхемы. Последовательность набора номера для положения переключателя SA1 "КОД 1" 1-2-3-4-8, а при положении "КОД 2" 4-2-3-1-7. При этом ко входам микросхемы могут подключаться кнопки с любыми номерами — важна только последовательность их нажатия относительно выводов микросхемы. Приведенная схема несмотря на свою простоту, имеет большие возможности для модификации под конкретную задачу. Так например, набираемый код может состоять из двухзначных цифр — при этом потребуется, не меняя схемы, откорректировать таблицу программирования. По этой причине микросхему лучше устанавливать на контактной панельке. Топология печатной платы не разрабатывалась а монтаж несложно выполнить на универсальной макетной плате. Для исключения наводок по соединительным с кнопками проводам устройство размещается вблизи кнопочной панели (30 50 см). При наличии наводок или при работе схемы в условиях большого уровня помех на входах микросхемы D1 можно установить конденсаторы
0,1 мкФ соединенные с общим проводом. Схема не критична к типам используемых резисторов и конденсаторов.


Резисторы R5 R16 могут иметь номинал 1... 8,2 кОм. Конденсаторы С1...С2 типа К50-35 на 25 В. Микросхема D1 заменяется на 573РФ2 или импортный аналог 2716. Программируемую микросхему можно использовать и других типов например КР556РТ6, КР556РТ7, но в этом случае может потребоваться внести изменение в схему соединении. Для удобства подключения кнопочной панели применен разъем Х1 типа МРН-14-1. Устройство потребляет в дежурном режиме ток не более 45 мА что при стационарном питании несущественно. Если же требуется автономное питание то можно применить микросхему 537РУ10 или 537РУ8 (рис. 2.19). Она используется как эмулятор ПЗУ для чего программируется по приведенной таблице с выбранным напряжением программирования 5 В. А чтобы результаты переноса программы не были потеряны при отключении питания микросхема переносится в контактную колодку схемы замка с элементом резервного питания (батарея или аккумулятор). Контрольная сумма запрограммированной микросхемы — 7ADAH (использован программатор КРОТ/РФ).

Многоканальная охрана для удаленных объектов


Нередко бывает необходимо охранять от проникновения посторонних удаленные от основного блока охраны помещения. При этом от каждого объекта до пульта охраны прокладывается двухпроводная линия (шлейф). Для надежной работы системы охраны схема должна иметь индикацию любого нарушения цепи охранного шлейфа: обрыв или замыкание, а также срабатывание датчика на объекте. В отличие от многих других описанных в литературе систем охраны, данная схема позволяет различать все эти три состояния, а также надежно контролировать работу охранного шлейфа не только с центрального пульта охраны, но и непосредственно на самом объекте (помещении). Кроме того, схема мало потребляет и предусматривает смешанное питание от сети 220 В и аккумулятора — при пропадании сетевого напряжения питание переходит на аккумулятор.


Рис. 2.33. Электрическая схема блока, устанавливаемого в охраняемом помещении

Принцип действия устройства основан на обнаружении изменения тока в цепи охранного шлейфа. В отличие от наиболее распространенных мостовых схем, данная работает в импульсном режиме, что более экономично. На каждом охраняемом объекте устанавливается активное устройство, собранное по схеме рис. 2.33. К ней может быть подключено много последовательно соединенных датчиков F1...Fn, срабатывающих на разрыв. В этом случае все они подключаются к схеме так, чтобы срабатывание любого из них разрывало всю цепь.

В качестве датчиков могут применяться любые охранные устройства, имеющие релейный выход.

Электрическая схема состоит из автогенератора на элементах микросхемы D1.2 и D1.3 с частотой примерно 2 Гц (его работа подробно описана в первом разделе). С этой же частотой мигает светодиод HL1. В случае, если сработает один из последовательно включенных датчиков, на входе элемента D1.1/6 появится лог. "1" — ключ замкнется, и перестанет работать автогенератор.


Рис. 2.34. Схема центрального пульта охранной сигнализации

В охраняемом помещении индикатором нормального состояния шлейфа сигнализации является мигание светодиода HL1 (при включенном шлейфе данного канала на центральном пульте).
Транзистор VT1 устанавливается на радиатор. Настройка схемы пульта заключается в регулировке чувствительности срабатывания транзистора 1VT1 (резистором 1R2) к импульсам от удаленного генератора под реальную линию шлейфа (в других каналах аналогично). Топология печатной платы для схемы автогенератора, устанавливаемого на охраняемом объекте, показана на рис. 2.36 (она имеет две перемычки). В схемах применены постоянные резисторы МЛТ, подстроечные (1R2...nR2) многооборотные С5-2. Неполярные конденсаторы типа К10-17, электролитические 1С2...пС2 типа К53-1 на 20 В, а в источнике питания К50-35 на 25 В. В качестве звукового сигнализатора НА1 может использоваться любой из предназначенных для автомобильной сигнализации. Для звукового оповещения можно воспользоваться и обычным динамиком, включенным по схеме с генератором, показанным на рис. 2.37. В этом случае звук будет прерывистым и появится возможность регулировать громкость работы динамика подстроечным резистором.


Рис. 2.36. Топология печатной платы и расположение элементов

Рис. 2.37. Схема подключения При желании данная схема кроме охранных функций может использоваться и в качестве пожарной сигнализации. Для этого в цепь задающего часто ту резистора R2 последовательно добавляется терморезистор из серии СТ2-19 (15 кОм), а номинал элементов (R2, С2, R3 и R5) изменяется так, чтобы получить частоту 2 Гц при номинале R2=10...15 кОм. Методика расчета номиналов этих элементов приведена в первом разделе. При этом частота работы автогенератора будет зависеть от температуры в помещении, и, дополнив схему центрального пульта анализатором частоты, можно иметь пожарную сигнализацию в дополнение к обычной охранной.

Охрана автомобиля с оповещением по радиоканалу


Устройство может использоваться для охраны любого автомобиля, гаража или другого удаленного до 500...1000 метров объекта.

В условиях города срабатывание звуковой сирены многих раздражает, особенно если это происходит ночью. Более надежным будет подключать охрану к системе оповещения по радиоканалу. Милиция рекомендует не отключать звуковой сигнал, даже если у вас установлена система радиоохраны. Однако ночью она вряд ли привлечет внимание окружающих с целью поимки воров.

Радиосторож состоит из трех основных блоков: передающего, приемногои стационарного источника питания с зарядным устройством для приемника, рис. 2.50. Радиопередатчик управляется блоком временных интервалов и при срабатывании датчиков начинает излучать высокочастотный радиосигнал, модулированный импульсным кодом. Приемник на фоне помех и других сигналов выделяет "свой" и включает звуковое оповещение хозяина. В случае тревоги может включаться также и звуковой сигнализатор, установленный на автомобиле.

Дальность устойчивого приема на открытой местности составляет не менее 1 км, но в условиях большого города из-за отражений и поглощения сигнала препятствиями, а также помех в эфире расстояние может уменьшиться. Чтобы быть уверенным в том, что высокочастотный сигнал нормально принимается приемником в данном месте, при включении блока охраны схема обеспечивает режим проверки радиоканала через 4 мин после установки в режим "охрана". Этого времени вполне хватит, чтобы дойти домой, где включенный приемник устанавливается в удобное место. При необходимости приемник соединяется со стационарным блоком питания. В этом случае может происходить подзаряд аккумуляторов приемника.


Рис. 2.50. Блок-схема системы

Приемник в переносном варианте питается от аккумулятора с напряжением 3...4 В, а передатчик может иметь смешанное питание — от аккумулятора автомобиля и резервной батареи. При использовании трех аккумуляторов типа Д-0,26 непрерывная автономная работа приемника может составлять 118 часов (около пяти суток).

Габаритные размеры блока, устанавливаемого на автомобиле, — 140х140х30 мм, радиоприемника— 127х67х25 мм. 2.10.1. Радиопередатчик 2.10.2. Блок управления 2.10.3. Радиоприемник 2.10.4. Дешифратор 2.10.5. Источник питания с автоматическим зарядным устройством

ОХРАНА КВАРТИРЫ С ОПОВЕЩЕНИЕМ ПО ТЕЛЕФОННОЙ ЛИНИИ


ОХРАНА КВАРТИРЫ С ОПОВЕЩЕНИЕМ ПО ТЕЛЕФОННОЙ ЛИНИИ

Устройство подключается к телефонной линии параллельно с телефонным аппаратом или по схеме подключения параллельного телефона и предназначено для охраны квартиры от проникновения через окна или двери, в зависимости от места установки датчиков F1...Fn.

При срабатывании датчика сигнализации производится оповещение по телефонной линии соседей или родственников условным сигналом, а также включает на 3 минуты сирену или звонок. При необходимости номер оповещаемого абонента можно легко заменить, переставив перемычки в наборном поле.

По сравнению с аналогичными функциями в телефонах с АОН (последних версий, типа "Русь" или "Вега") данное устройство имеет меньшую стоимость, не содержит импортной комплектации, проще в настройке и более надежно в эксплуатации, а также является энергонезависимым от сети 220 В.


Рис. 3.1

Электрическая схема устройства собрана на легкодоступных восьми микросхемах «МОП серии (рис. 3.1), и состоит из основных узлов:

формирователя импульсного набора телефонного номера на элементах D4.1...D4.3, D5, D7.1; наборного поля, где устанавливается методом накрутки на контактные штыри семи перемычек (для задания до семи цифр фиксированного номера оповещения); преобразователя десятичного числа в двоичный код на диодах VD11...VD23; формирователя временных интервалов для работы всего устройства на элементах D8, D6, D4.4, D7.2; детектора срабатывания охранного датчика на D1.1...D1.3, D2.1, D2.2; генератора тональной частоты D3.2, D3.4 и управляющего каскада на D3.1, VT1...VT3.

Светодиод HL1 позволяет контролировать работу всего устройства охраны. Он загорается при занятии телефонной линии в режиме срабатывания сигнализации и мигает с частотой 10 Гц при наборе номера в линию. Набор в телефонную линию номера выполняют транзисторы VT1, VT2, на управление которыми приходит последовательность импульсов с элемента D4.3 (управляемого генератора). Генератор работает совместно со счетчиком D5, в регистр начальной установки которого последовательно записываются двоичные коды установленных перемычками цифр телефонного номера.
Счетчик D5 начинает работать на вычитание до момента времени, пока на всех его выходах не установится логический "О". Логический "О" тогда установится и на выходе D4.3 (вывод D4/10). Для включения в квартире звонка или сирены используется оптронная пара АОУ103В (VD9) и тиристор КУ202Н, М, К, Л (VS1), что обеспечивает электрическую развязку телефонной линии от сети 220 В. Устройство охраны может питаться от любых батареек или аккумуляторов с напряжением от 4,5 до 15 В и потребляет в ждущем режиме микроток (меньше, чем ток саморазряда элементов питания). При желании схему можно дополнить устройством автоматического подзаряда аккумуляторов от телефонной линии при срабатывании режима охраны (рис. 3.2).


Рис. 3.2 Все детали конструкции, кроме элементов питания, размещаются на двухсторонней печатной плате с размерами 178х85 мм (рис. 3.3 и 3.4). Применяемые в схеме резисторы и конденсаторы могут быть любого типа, малогабаритные (полярные конденсаторы применены типа К50-16), микросхемы 561-ой серии можно заменить на 1561-ую (или 564-ую серию при разработке собственной топологии печатной платы). Диоды VD8 и VD10...VD23 могут быть заменены на Д2, Д9 или любые импульсные (КД521). Диоды VD1 и VD3...VD7 высоковольтные, типа КД257Д, В, Г или КД258Д, В, Г.

Рис. 3.3. Топология печатной платы Светодиод HL1 подойдет любого типа и цвета. Разъем Х1 — типа ОНЦ-КГ-4-5 для установки на печатную плату. Гнезда Х4 и Х5 типа Г4,0. Корпус устройства удобно выполнять из двух металлических пластин, загнутых буквой П, на одной из которых крепится плата с радиодеталями, а вторая является крышкой. Над печатной платой с элементами на пластине закрепляются 4 или 5 аккумуляторов Д-0,26. При настройке устройства, из-за разброса номиналов конденсаторов, может потребоваться подбор резисторов, отмеченных на схеме "*", чтобы получить необходимые временные интервалы. Для обеспечения нормальной работы приборов АТС, частота импуль сов, создаваемых номеронабирателем, должна находиться в пределах 10±1 имп/с (зависит от R15).


При этом форма импульсов на выходе микросхемы D3.1 приведена на рис. 3.5. Импульсный коэффициент K=tp/t3 должен составлять 1,4...1,8, что легко проконтролировать осциллографом при наборе цифр 0-0-0. Межсерийное время должно быть не менее 0,5 секунд (зависит от номинала элементов С7, R14). Для настройки устройства через разъем Х1 вместо телефонной линии подключаем блок питания с напряжением 12 В и осциллографом контролируем изменения уровней сигналов в соответствии с логикой работы устройства. Для удобства проверки правильной работы узла набора номера мож но временно раз в пять увеличить номиналы емкостей С7 и С8. При этом легко сосчитать количество моргании светодиода при наборе каждой цифры номера — оно должно соответствовать установленным в наборном поле перемычкам. В последнюю очередь подключается сеть 220 В и звонок. В качестве датчика F1 удобно использовать геркон с нормально разомкнутыми контактами и магнит (когда дверь закрыта, контакты должны замыкаться магнитным полем). Соединяется датчик F1 с основным блоком перевитыми между собой проводами (для снижения внешних наводок). Магнит крепится к подвижной части двери, а геркон на каркасе (см. рис. 3.25). Размещается блок охраны в скрытом месте и при первоначальном подключении к телефонной линии нужно соблюдать полярность, указанную на схеме, что легко проконтролировать по свечению светодиода HL1. При правильной полярности подключения блока к ТЛ, когда сработает сигнализация (через 20...25 секунд после первоначального включения устройства в режим ОХРАНА), начинает светиться индикатор. Если этого не произошло, то нужно поменять местами провода в месте подключения устройства к телефонной линии. Для установки блока сигнализации в режим ОХРАНА необходимо нажать кнопку S1 (с фиксацией, например типа П2К) на корпусе и через 20...25 секунд режим включится (интервал задается номиналом R1). За это время после нажатия кнопки необходимо покинуть помещение и закрыть за собой дверь (датчики F1...Fn будут замкнуты). Для снятия с режима ОХРАНА при проникновении в квартиру нужно не позднее чем через 20 секунд нажать кнопку S1 (время устанавливают резистором R7).


Если этого не сделать, то включится звонок и сформируется сигнал набора номера в телефонную линию.

Рис. 3.4. Расположение элементов на плате После однократного срабатывания сигнализации через 3 минуты она отключается из режима ОХРАНА и будет находиться в этом состоянии независимо от срабатывания датчиков до момента повторного включения устройства в режим ОХРАНА кнопкой S1.

Рис. 3.5. Форма импульсов в режиме набора номера 3-4 на выводе 4 микросхемы D3: tp - время размыкания линии; t3 - время замыкания линии Когда вы вошли в квартиру при работающей сигнализации, должен светиться светодиод до момента ее выключения кнопкой S1 (или автоматического — по истечении 3 минут). Если свечения нет, это говорит о том, что сигнализация срабатывала за время вашего отсутствия (случайно срабатывать она не может). Приведенная схема показала себя надежной в работе и удобной в эксплуатации. В заключение, исходя из опыта использования системы, можно отметить, что включатель S1 лучше применить с дополнительной группой контактов, которую следует использовать для отключения от сети 220 В цепей звукового сигнала, когда схема охраны отключена. Это защитит тиристор от сетевых помех и повысит надежность схемы. Полезным будет также дополнение схемы звуковым индикатором состояния элементов питания (контроль их разряда), например, приведенной в разделе 5. Это позволит вам быть уверенным в надежности работы схемы охраны и вовремя подзарядить или сменить элементы питания.

ОХРАННАЯ СИГНАЛИЗАЦИЯ ДЛЯ ФЕРМЕРА


ОХРАННАЯ СИГНАЛИЗАЦИЯ ДЛЯ ФЕРМЕРА

Когда я столкнулся с необходимостью изготовления такого устройства, то, изучив целую стопку литературы, пришел к выводу, что ни одна из ранее опубликованных схем для этих целей полностью не подходит. Поэтому и пришлось заняться изготовлением собственной системы, которая бы обладала простотой, надежностью и при этом обеспечивала охрану по одному охранному шлейфу нескольких удаленных на расстояние до 100 м друг от друга объектов. Это устройство может применяться для охраны дачи или садового участка.

Электрическая схема блока охраны приведена на рис. 3.14. Она обеспечивает индикацию места сработавшего датчика — одного из четырех, что повышает удобство при ее установке и использовании. Определить место можно и по характеру звука подключенной сирены или звонка.

Схема чувствительна к любым нарушениям в цепи охранного шлейфа (разрыв или замыкание) и позволяет значительно упростить подключение объектов охраны (см. рис. 3.15).


Рис. 3.14. Электрическая схема блока охраны для подключения удаленных датчиков


Рис.3.15

Принцип работы блока охраны основан на контроле уровня напряжения при протекании небольшого тока через охранный шлейф (от сработавших датчиков он изменяется).

Схема собрана на легко доступных элементах и состоит из источника сетевого питания на трансформаторе Т1 и диодах VD3...VD6, стабилизатора напряжения на микросхеме D5 (КР142ЕН8Б или 142ЕН8Б), схемы контроля уровня напряжения на охранном шлейфе (VT2...VT6) и формирователя временных интервалов на микросхемах D1...D4.

Схема формирователя временных интервалов по принципу работы аналогична с приведенной на рис. 3.10 и имеет незначительные отличия, связанные с применением реле К1 для включения мощной нагрузки (звонка или сирены, света), а также светодиодной индикацией типа сработавшего датчика.

При включении блока охраны (включателем SA1) схема обеспечивает задержку установки режима ОХРАНА на 12 секунд для того, чтобы хозяин успел покинуть помещение.

При входе в дом сработает датчик F5, и в течение 6 секунд необходимо успеть отключить сигнализацию до момента появления звукового оповещения.

Вся схема в режиме ОХРАНА потребляет по цепи +25 В ток не более 10 мА, и при безошибочной сборке настройка ее заключается в установке резистором R12 (многооборотный, типа СП5-2) лог. "1" на коллекторе VT4, а при срабатывании датчиков F2 или F3 должен появиться лог. "О".

Реле К2 должно срабатывать только при коротком замыкании охранного шлейфа (сработал датчик F4).

Таблица 3.1

Состояние охранного шлейфа

сработавший датчик

Свечение свето- диодов в блоке охраны

Контрольные точки схемы

Выходной сигнал на включение реле К1

HL1

HL2

HL3

а

b

с

режим "ОХРАНА"

-

нет

нет

нет

1

1

1

нет

разрыв шлейфа

F1

есть

есть

нет

1

0

1

прерыв. вкл. реле чередуется с непрер.

замыкание датчика

F2 или F3

нет

нет

нет

0

1

0

продолжительное вкл. чередуется с паузами

замыкание датчика

F5

есть

нет

нет

0

1

1

продолжительное вкл. чередуется с паузами

замыкание шлейфа

F4

нет

нет

есть

0

0

0

непрерывное включение


Для удобства настройки схемы приведена таблица 3.1, которая позволяет понять логику работы схемы и индикации сработавшего датчика. При изготовлении схемы применены конденсаторы С1, СЗ, С4, С6 типа К10-17а; С2, С5 — К50-35А на 50 В. Вместо транзисторов VT3, VT5, VT6 можно использовать транзисторную матрицу 1НТ251. Реле К1 типа РЭН34 ХП4.500.000-01; К2 — РЭС55А РС4.569.602 (или РС4.569.607) или РЭС55Б РС4.569.627 (РС4.569.632) на рабочее напряжение 12 В. Трансформатор Т1 можно использовать любой с напряжением во вторичной обмотке 18...25 В. Такое напряжение есть во многих трансформаторах от бытовой радиоаппаратуры. Так, например, подойдут многие из унифицированных трансформаторов типа: ТПП221...ТПП226, ТПП231...ТПП236, ТПП245...ТПП248, ТПП251...ТПП262 и другие. Они имеют много вторичных обмоток с разными напряжениями, и последовательное их включение позволит получить нужное. В качестве датчиков F1...F5 лучше использовать герконовые контакты совместно с магнитами, так как они герметичны и не боятся атмосферных воздействий. Применение включателя SA2 не является обязательным, но его наличие делает удобным (бесшумным) проверку работы блока охраны при эксплуатации.

Охранные устройства и средства безопасности


Охранные устройства и средства безопасности

Многофункциональная система охраны Бесконтактный ключ Многофункциональный кодовый замок Кодовый замок на тиристорах Электрошоковое средство защиты Многоканальная охрана для удаленных объектов Использование сетевых проводов в качестве шлейфа охранной сигнализации Простые противоугонные устройства Пиропатрон — элемент активной охраны Охрана автомобиля с оповещением по радиоканалу Простая система радиооповещения Охрана квартиры с оповещением по телефонной линии Простые охранные устройства для квартиры и дачи Универсальное охранное устройство Охранная сигнализация для фермера Электрический "ежик" Карманная сирена Датчик дыма для сигнализации о пожаре Датчики для охранной сигнализации Емкостной датчик Генератор шума Радиочастотный искатель подслушивающих устройств

Оповещение по телефонной линии


Блок А4 позволяет оповестить о срабатывании сигнализации одного из абонентов телефонной линии При этом квартира включается на прослушивание, если взяли трубку на другом конце. Электрическая схема, рис. 2.8, предназначена для работы совместно с базовым блоком охраны (соединяется через разъем Х5) и подключается к телефонной линии (ТЛ) параллельно с телефонным аппаратом в любом месте.

Устройство собрано на четырех микросхемах и обеспечивает автоматический набор номера нужного абонента в случае появления сигнала тревоги (лог. "1" на входе D1/3) При этом все основные управляющие сигналы снимаются с блока временных интервалов A3, что упростило схему.

Для узла набора номера применяется широко распространенная специализированная микросхема КР1008ВЖ1 (D4) и кнопочная панель "КК" от телефона-трубки. Работа этой микросхемы подробно описана в литературе [Л9]. Установка нужного номера осуществляется (при нахождении тумблера SA1 в положении ВКЛ) аналогично, как и в любом кнопочном ТА. Последний набранный номер хранится в регистрах памяти микросхемы (при наличии питания на выводе D4/3 — использование резервного автономного источника в этом случае является необходимым).

Для проверки правильности набора номера достаточно снять трубку с телефона и убедиться в соединении с нужным абонентом. Если номер телефона набран ранее и хранится в памяти этой микросхемы, то можно проверить правильность его набора последовательным нажатием на клавиши "#" (сброс) и "*" (повтор). При автоматическом дозвоне эту же комбинацию соединений выполняют электронные ключи на элементах D2 1 и D2.3 (вместо нажатия "#" достаточно прервать питание на выводе D4/6) Ключами управляют триггер D1 1 и счетчик D3, срабатывая от тактовых импульсов, приходящих на вход D3/14. Как только счетчик D3 досчитает до появления на его выходе D3/10 лог. "1", на D1/12 также появится лог. "1", что остановит работу D3.

Импульсы кодового набора номера, приходящие с выхода микросхемы D4/12 через замкнутый ключ D2.2, поступают на управление транзистором VT1.

Рис. 2.8.
Блок оповещения по телефонной линии Коммутацию ТЛ при наборе номера выполняют контакты герконового реле 4К1 1, что обеспечивает полную электрическую развязку цепей охраны от ТЛ. Схема микрофонного усилителя, рис 2 9, на транзисторах VT2 VT4 питается от телефонной линии и будет подключена (контактами реле 4К1) до момента времени, пока на входах D1/4 и D3/15 не появится лог "1".


Рис. 2. 9. Схема микрофонного уснлителя

Рис. 2. 10. Схема замены реле 4К1 на оптоэчектронный ключ Индикатором подключения ТЛ к блоку охраны (в режиме оповещения) является свечение светодиода HL1. Ограничить время работы ТЛ с блоком охраны до 5 мин позволяет цепь из R7-C2. Как только в процессе заряда на конденсаторе С2 напряжение достиг нет порога срабатывания (открывания) ключа D2 4, лог. "1" будет подана на входы начальной установки (R) триггера и счетчика. Схема вернется в исходное
состояние, когда на D1/1 будет лог. "0". Резисторы R1 R3 предохраняют входы микросхемы от повреждения статическим электричеством на время, пока блок не подключен к системе. Схема, так же как и базовый блок, не критична к выбору используемых элементов и точности номиналов. Подстроечный резистор R11 типа СПЗ-19а, переключатель SA1 типа ПД9-2. При правильной сборке настройка заключается в установке с кнопочной панели "КК" необходимого номера оповещения (при включенном SA1) и подборе оптимальной частоты набора номера резистором R11 (потребуется несколько раз убедиться в правильности набора номера). Схема в дежурном режиме по цепи 12 В потребляет ток не более 31 мкА, а при наборе номера и оповещении по телефону не более 40 мА. Ток потребления схемой в режиме оповещения можно значительно снизить (до 3 6 мА), если вместо герконового реле 4К1 типа РЭС55А паспорт РС4 569.602 использовать оптоэлектронный ключ, рис. 2.10. Коммутатор КР293КП1В заменяется аналогичным КР293КП4В, но при этом изменится нуме-
рация выводов.

Пиропатрон — элемент активной охраны


Как правило, большинство систем охраны не обеспечивают полной сохранности автомобиля, а просто пассивно мешают злоумышленнику осуществить свой план. При этом стоит задача с помощью сирены привлечь внимание окружающих людей или хозяина к попыткам проникновения в салон постороннего или другим действиям вора. Если днем это еще иногда пугает угонщика, то ночью хозяин может крепко спать и не услышит звукового сигнала — ведь воры отключают его в первую очередь. В этом случае может быть полезным применение в составе охранной сигнализации пиропатрона. Это устройство одноразового действия и кроме шумового эффекта может обеспечить задымление салона автомобиля слезоточивым газом. При срабатывании пиропатрона в кабине никому не удастся воспользоваться автомобилем в течение ближайших 10...15 мин.

Купить специально предназначенный для охранной сигнализации пиропатрон промышленного изготовления мне не удалось (хотя они и существуют). По этой причине пришлось заняться его изготовлением самостоятельно.

Вариант простой конструкции для выполнения пиропатрона показан на рис. 2.48 (вид без кожуха). В ее основе используется патрон (диаметром 9 мм со слезоточивым газом или шумового действия) от любого газового пистолета не барабанного типа.


Рис. 2.48. Вид конструкции

Между двумя стенками в углублении закрепляется патрон. Основание его закрывается тонкой слюдой, на которой плотно намотаны 20...23 витка нихромового провода диаметром 0,5 мм. Обмотка сверху закрывается асбестовым слоем. Выводы нихромового нагревателя зажимаются гайками на шпильках. Стенки выполнены из толстого стеклотекстолита или любого другого термостойкого и прочного диэлектрика. Чертеж передней стенки показан на рисунке. Задняя стенка отличается от передней только отсутствием сквозного отверстия в углублении для крепления патрона. На стенках винтами М3х5 крепится кожух, согнутый из тонкой металлической фольги по размерам каркаса.

Такое устройство можно установить в схеме, показанной на рис. 2.42, вместо звукового гудка или параллельно с ним. При подключении пиропатрона к любой другой сигнализации желательно предусмотреть ограничение времени работы обмотки нагревателя интервалом 30...40 с, что исключит напрасный расход энергии аккумулятора. Для срабатывания пиропатрона достаточно питания нагревателя в течении 6...9 с. Для этого может быть использована схема таймера, собранная по любому из двух показанных на рис. 2.49 вариантов. При включении нагревателя (Rн) через схему таймера время, в течение которого на него будет подаваться питание, задается номиналами элементов С1 и R1.


Рис. 2.49. Электрическая cxeмa таймера

По сравнению с автоматическими устройствами для распыления слезоточивого газа из баллончика данное имеет меньшие габариты и более простую конструкцию.

Подключение удаленного датчика


Если же необходимо подключить удаленный датчик и провода невозможно скрыть, то шлейф охраны должен срабатывать при любом нарушении цепи (разрыве или замыкании).


Рис. 2. 5. Электрическая схема для подключения удаленного датчика

Традиционное построение такой схемы связано с включением датчика последовательно с резистором в плечо моста. При разбалансе моста формируется сигнал срабатывания В этом случае по цепи хранного шлейфа должен протекать ток более 5 мА, что не экономично, так как требуется мощный источник автономного питания Аналогичную задачу, но работая в импульсном режиме, выполняет схема на рис. 2.5 — она потребляет не более 1,5 мА.


Рис. 2. 6. Топология печатной платы и расположение на ней элементов

Короткие импульсы вырабатывает автогенератор на транзисторе VT3. Балансируется мост, образованный из элементов R1-C1-C2-R2-R5-R6 подстроечным резистором R2 под конкретную линию охранного шлейфа при первоначальном подключении.

Топология печатной платы для схемы удаленного датчика приведена на рис. 2.6.

Простая система радиооповещения


Иногда для дистанционного оповещения при охране гаража или машины достаточно простейшей системы. В этом случае может пригодиться предлагае мое устройство, состоящее из радиопередатчика, работающего на фиксированной частоте 26945 кГц и узкополосного приемника.

Электрическая схема передатчика приведена на рис. 2.73. Высокочастотная часть состоит из двух каскадов на транзисторах VT1, VT2 и имеет минимальное число настроечных элементов.


Pиc. 2.73. Радиопередатчик

Это упрощает его изготовление и обеспечивает работу схемы без подстройки передатчика в диапазоне частот 26...30 МГц
при смене задающего рабочую частоту кварца.

Катушки дросселей L1 и L2 наматываются проводом ПЭЛ диаметром 0,12 мм на корпусе резистора МЛТ-0,5 с номинальным сопротивлением 1...1.8 кОм и содержат 50 витков (конструкция показана на рис. 2.56). Катушки L3, L4 и L5 выполняются на диэлектрическом каркасе диаметром 5 мм с резьбой для вкручивания латунного сердечника с резьбой М4. Они содержат соот-
ветственно 14, 14 и 15 витков провода ПЭЛ диаметром 0.4...0,5 мм. Катушка L4 располагается горизонтально на монтажной плате. В качестве сердечника можно использовать латунные винты (для этого потребуется спилить головку и выполнить прорезь — шлиц для отвертки). Перед вкручиванием сердечников их смазываем любым несохнущим вязким герметиком.

В схеме применены резисторы МЛТ. неполярные конденсаторы К10-17 (с минимальным ТКЕ), подстроечный С10 типа К4-236, электролитический С4 — К52-1 на 22 В.

Модулирующая часть передатчика выполнена на одной цифровой микросхеме КМОП серии. На элементах D1.2 и D1.3 собран генератор низкочастотных импульсов с частотой (около 1000 Гц), которые коммутируют с помощью электронного ключа на элементе микросхемы D1.4 питание на высокочастотный автогенератор. Модулирующую частоту можно с помощью изменения элементов С2, R2 и R3 устанавливать любую в диапазоне от 300 до 2000 Гц.

Когда цепь датчика F1 замкнута — генератор не работает и вся схема в ждущем режиме потребляет микроток (не более 0,05 мА).
При размыкании F1 — включается передатчик. Работающий передатчик с импульсной 100% модуляцией потребляет ток не более 100 мА. Напряжение питания схемы передатчика может находиться в диапазоне 9...13 В. При этом выходная мощность передатчика в импульсе составляет не более 0,8 Вт. Настройка схемы заключается в получении с помощью подстроенных сердечников катушек максимальной амплитуды выходного ВЧ сигнала. Для этого сначала подключаем эквивалентную антенне активную нагрузку, рис. 2.74, и сердечником катушек L3, L4 и конденсатором С10 добиваемся резонанса в контурах П-фильтра. Окончательная подстройка выполняется при подключенной антенне по индикатору электромагнитного поля с помощью ферритового сердечника катушки L5 и конденсатора С11. Простейшая схема широкополосного индикатора поля показана на рис. 2.75. Один из возможных вариантов выполнения индикатора поля приведен на рис. 2.62. Антенной передатчика может служить металлический штырь (800...1200 мм) или же любой натянутый провод длиной примерно 1...2.5 м. При установке устройства на стационарном объекте антенна из провода меньше привлекает внимание и иногда позволяет сделать ее по размерам соизмеримой с длиной волны (до 10 м), что повышает эффективность излучения сигнала. При переносном варианте конструкции передатчика в качестве антенны удобно использовать телескопическую, от любого бытового радиоприемника или телевизора. А для питания устройства подойдут 8 аккумуляторов типа НКГЦ-0,5.


Рис. 2.74. Подключение эквивалентной антенне нагрузки для настройки передатчика

Рис. 2.75. Широкополосный индикатор поля Все элементы схемы радиопередатчика расположены на печатной плате размером 105х35 мм из одностороннего стеклотекстолита толщиной 1...2 мм, рис. 2.76. Высокочастотная часть приемника выполнена на аналоговой интегральной микросхеме DA1 (К174ХА2) по супергетеродинной схеме, рис. 2.77. Внутренний гетеродин стабилизирован по частоте кварцем ZQ1 (26480 кГц), что обеспечивает надежность приема при изменении температуры и питающего напряжения.


Частота гетеродина выбрана ниже частоты принимаемого сигнала на 465 кГц. Выделяемая внутренним смесителем промежуточная частота усиливается и поступает на детектор VD2. Диод VD1 улучшает работу встроенной системы автоматической регулировки усиления при приеме импульсно-модулированных
сигналов. Что обеспечивает работоспособность приемника и на близком расстоянии от передатчика. Предварительный усилитель высокочастотного сигнала на транзисторе VT1 позволяет увеличить чувствительность приемника до 3...5 мкВ (внутренние шумы микросхемы ограничивают дальнейшее увеличение чувствительности). Входной контур L1-C2-C3 и коллекторный транзистор VT1 (C5-L3) настраиваются на частоту передатчика с помощью ферритовых сердечников. Антенной приемника может быть штырь из жесткой проволоки длиной 400 мм.

Рис. 2.76. Топология печатной платы и расположение элементов радиопередатчика

Рис. 2.77. Высокочастотная часть приемника Низкочастотные импульсы после детектора VD2 поступают на усилитель, собранный на транзисторах VT2...VT3, рис. 2.78. Номинал резисторов R13 и R18 подбирается так, чтобы при входном низкочастотном сигнале амплитудой 20 мВ
(для настройки синусоидальный сигнал подать от генератора) — выходной имел симметричное ограничение амплитуды. Для того чтобы приемник давал сигнал оповещения только при приеме своего (на фоне других сигналов и помех), на элементах С26...С28, L7 собран узкополосный фильтр на частоту примерно 1000 Гц. Полоса фильтра составляет 200 Гц. В случае появления на выходе детектора приемника частоты в данном диапазоне с уровнем более 20 мВ на выходе логического элемента DD1.2/8 появятся короткие импульсы. Они заряжают конденсатор С30 до уровня лог. "1". В этом случае на выходе инвертора DD1.3/12 появится лог. "О". Диод VD4 запирается, что разрешает работу звукового автогенератора на DD1.4, DD1.5. Частоту генератора можно подстроить с помощью резистора R23 так, чтобы получить максимальную громкость работы пьезоизлучателя ЗГИ 8 (ЗП-25).


Обычно эта частота около 2 кГц (внутренний резонанс излучателя). Топология односторонней печатной платы приемника приведена на рис. 2.79. Элементы R22, R23 и С31 расположены над микросхемой DD1. Для получения высокой плотности монтажа большинство резисторов устанавливаются вертикально на плате. При монтаже использованы постоянные резисторы типа С2-23, подстроечный R18 типа СПЗ-19а, конденсаторы типа К10-17 и КМ-4, полярные С9, С12...С14, С20 типа К50-35 на 22 В. Пьезоизлучатель ЗГИ 8 можно заменить на ЗП-25. Диоды КД521 заменяются любыми импульсными. Катушки L1 и L3 выполнены на каркасе диаметром 5 мм проводом ПЭВ-2 диаметром 0,23 мм (конструкция показана на рис. 2.64) и содержат по 14 витков. Катушка L2 имеет конструкцию для горизонтальной установки на плате, рис. 2.55. Она содержит в обмотках: 1—12 витков, 2—3 витка над первичной обмоткой, проводом диаметром 0,4 мм. Для настройки используется любой
высокочастотный ферритовый сердечник. Конструкция катушек контуров промежуточной частоты L4...L6 показана на рис. 2.17. Они могут использоваться уже готовые, от миниатюрных радиоприемников, или — при наличии всех входящих узлов — выполняются самостоятельно проводом ПЭЛ диаметром 0,1 мм и содержат по 80 витков. Для изготовления катушки фильтра L7 использованы две броневые ферритовые (600...2000НМ) чашки типоразмера Б14 (без подстроечного сердечника). Обмотка наматывается проводом ПЭЛ диаметром 0,08 мм до заполнения диэлектрического каркаса и располагается внутри ферритовых чашек. Резонансная частота контура L7-C27 (1000 Гц) может отличаться от указанной. В этом случае потребуется в передатчике при настройке установить такую же частоту модуляции. Настройку приемника начинаем с дешифратора при питании схемы на пряжением 7,5 В. Подавая синусоидальный сигнал с НЧ генератора (15...20 мВ) на вход дешифратора, резисторами R13 и R18 добиваемся симметричного ограничения сигнала на резисторе R19 при изменении питающего напряжения.

Рис. 2.78. Дешифратор приемника

Рис. 2.79. а) Топология печатной платы приемника



Рис. 2.79. б) Расположение элементов После этого определяем резонансную частоту фильтра (измеряем ее). Налаживание высокочастотной части приемника сводится в основном к настройке контуров при помощи ферритовых сердечников. Для чего потребуется высокочастотный генератор. Приемник должен сохранять работоспособность при изменении напряже ния в диапазоне 6,6...9 В. Потребляемый схемой ток составляет не более 12 мА. В случае использования для питания приемника шести аккумуляторов типа Д-0.26Д непрерывная автономная работа может составить 20 часов. Конструкция корпуса приемника аналогична показанной для электрошокового устройства. Элементы питания размещаются в склеенных из картона стаканах. Вторая печатная плата крепится на боковых стенках из оргстекла толщиной 4...5 мм (эта же плата обеспечивает электрическое соединение между аккумуляторами). Образованный из двух плат каркас оборачивается картоном и проклеивается (он должен легко сниматься). После этого придать приятный вид корпусу поможет декоративная пленка под цвет дерева (удобнее, если она будет самоклеящаяся).

ПРОСТЫЕ ОХРАННЫЕ УСТРОЙСТВА ДЛЯ КВАРТИРЫ И ДАЧИ


ПРОСТЫЕ ОХРАННЫЕ УСТРОЙСТВА ДЛЯ КВАРТИРЫ И ДАЧИ

В настоящее время промышленность пока еще мало выпускает охранных устройств для квартир, да и цена у них не всегда соответствует параметрам. Публикуемые в различных журналах схемы рассчитаны, как правило, на опытных радиолюбителей, и их не каждый сможет повторить.

Предлагаемые две схемы отличаются от всех ранее опубликованных своей простотой и надежностью, что проверено при эксплуатации в течение более 10 лет.

В основу построения схемы (рис. 3.6) взято использование реле времени К2 типа РВП72-3-221-ООУ4, имеющее две группы контактов, одна из которых — К2.1 — срабатывает мгновенно, а вторая — К2.2 — с регулируемой (0,4...180 секунд) задержкой. Задержка устанавливается на 6...8 секунд для того, чтобы при входе в квартиру хозяин успел отключить сигнализацию (скрытно установленной кнопкой S3) до срабатывания звукового сигнала. Полное отключение сигнализации от сети выполняют тумб- лером S1 (типа Т1 или T3). Сигнальным датчиком положения двери является кнопка S4 (типа КМ2-1 или аналогичная малогабаритная), установленная на каркасе двери. Кнопка S2 устанавливается перед дверью в квартиру (можно вблизи от кнопки звонка), и она позволяет переключать сигнализацию в режим ОХРАНА после выхода из квартиры. Реле К1 можно использовать любого типа с рабочим напряжением 220 В.

В режиме ОХРАНА схема не потребляет электроэнергию, но при срабатывании сигнализации сирена (или звонок) будет звучать до момента выключения сигнализации кнопкой S3 или тумблером S1 внутри квартиры.


Рис. 3.6. Электрическая схема устройства охраны квартиры:

S1 — включение сигнализации тумблер (Т1 или ТЗ);

S2 — кнопка включения режима "Охрана";

S3 — кнопка отключения режима "Охрана";

S4 — кнопка сигнального контакта охраны, установленного на входной двери (датчик)

Такую сигнализацию нельзя устанавливать на даче или в месте, где приходится бывать очень редко. Чтобы устранить этот недостаток, схему мож но дополнить еще одним реле времени КЗ, налогичным К2 (показано на схеме пунктиром).
Время срабатывания контактов КЗ. 1 устанавливается на задержку 180 сек кунд. Через этот интервал схема отключит сирену и будет находиться в таком состоянии до включения режима ОХРАНА.


Рис. 3.7. Электрическая схема устройства охраны дачи или гаража: S1 —тумблер включения сигнализации; S2 — тумблер используется для временного отключения звонка (или сирены) во время контроля работы устройства охраны Вторая схема, приведенная на рис. 3.7, имеет ограниченное время звучания сигнала (не более 180 секунд) и выполнена только на одном реле времени. В ждущий режим ОХРАНА схема перейдет после кратковременного обесточивания схемы, после срабатывания или же при первоначальном включении. Применение в схе ме тиристора VS1 необходимо для пожарной и электрической безопасности (при этом на цепи охранных датчиков не будет опасного для жизни напряжения). Схема позволяет в цепь охраны последовательно подключать много датчиков. На стекла окон устанавливается датчик в виде приклеенной по периметру полоски из металлической фольги. Такие датчики используются и на некоторых промышленных объектах и срабатывают при разбивании стекла. При разрыве цепи охраны включится реле К2 (такое же, как и на схеме, приведенной на рис. 3.7) и своими контактами К2.1 самоблокируется. Также начнет работать реле К1, которое отключится через 180 секунд контактами К2.2. Реле К1 позволяет включать мощную нагрузку. В качестве источника звука можно использовать сирену СС-1 или любой сильный звонок. При замене тиристора на другой тип (КУ201Л) может потребоваться подбор R1. Резистор R1 выбирают типа ПЭВ-10 или аналогичный с допустимой мощностью 7...10 Вт (можно составить из нескольких последовательно соединенных резисторов). Лампочка HL2 и тумблер S2 являются вспомогательными и их применение не обязательно. Общим недостатком приведенных схем является зависимость системы охраны от сети 220 В, но, учитывая малую вероятность обесточивания схемы именно в момент ограбления, они могут достаточно надежно охранять объекты.

Простые противоугонные устройства


Самое простое сторожевое устройство для автомобиля, из описанных в литературе, показано на рис. 2.42. Схема состоит всего из одного диода, устанавливаемого между генератором напряжения и аккумулятором, а также тумблера SA1.


Рис. 2.42. Простейшее противоугонное устройство

Устройство включается на охрану тумблером и начинает проявлять себя только при попытке завести двигатель — начнет работать клаксон автомобиля, но надежнее, если это будет дополнительно установленный ревун. Перед запуском двигателя владелец должен отключить сторожевой сигнализатор скрытно установленным тумблером.

Диод можно использовать любой на прямой ток не менее 50 А и обратное напряжение не менее 20 В.

Такая схема хотя и привлекательна своей простотой, но обладает рядом недостатков: по характеру появления звука несложно понять место подключения и принцип работы сигнализатора, а при неработающем двигателе спокойно его отключить.

На рис. 2.43 приведена более совершенная схема, использующая ту же самую идею. Дополнительно установленное реле К1 своими контактами самоблокируется и позволяет зафиксировать во включенном состоянии питание ревуна независимо от дальнейших действий угонщика. В таком состоянии схема будет находиться, пока ее не отключат тумблером SA1 или же не разрядится аккумулятор, что, учитывая его большую емкость и относительно небольшое потребление энергии звуковым сигнализатором (0,2...0,3 А), произойдет нескоро.

Если тумблер SA1 применить с двумя группами переключающих контактов, например типа ТЗ, то свободную группу можно использовать в разрыв цепи замка зажигания, для блокировки запуска двигателя.

Диоды VD2 и VD3 подойдут любые на ток не менее 1 А.

Реле К1 лучше использовать в герметичном исполнении, например типа РЭС48А, паспорт РС4.590.202, или аналогичное, на рабочее напряжение 12 В.

Обеспечить фиксацию срабатывания ревуна можно и без помощи реле, рис. 2.44. В этом случае используется электронный коммутатор — тиристор VS1. При однократном срабатывании он будет находиться в открытом состоянии, пока не будет разорвана цепь ревуна.
В этой схеме нельзя использовать звуковой сигнализатор, имеющийся в автомобиле, из-за того что принцип его работы подобен зуммеру, — колеблющаяся мембрана связана с группой контактов, которые разрывают цепь катушки. Из-за прерывистости тока через катушку гудка тиристор выключается по окончании действия сигнала на управляющем электроде.


Рис. 2.43. Противоугонное устройство с непрерывной работой ревуна

Рис. 2.44. Электронный способ фиксации срабатывания сигнализации Схему можно сделать еще проще, если воспользоваться в качестве датчика работы электрооборудования автомобиля токовым реле К1, рис. 2.45. Кроме того, данная схема позволяет подключить дополнительные датчики, срабатывающие на замыкание (F1, F2). Их можно установить на капоте и в багажнике. Появление тока в цепи, где включена обмотка К1, приведет к срабатыванию группы контактов К1.1, которые включат тиристор VS1. Токовое реле несложно изготовить самостоятельно на основе геркона, рис. 2.46. Геркон потребуется чуть больше, чем наиболее распространенные КЭМ-1 Его можно достать, например, разобрав герконовое реле из серии РПГ-8. На стеклянный баллон наклеивается бумажный каркас и наматываются в два слоя 20 витков проводом марки ПЭВ с диаметром 1,8...2,5 мм. В зависимости от типа применяемого геркона он будет срабатывать при токе более 1,6...4,6 А (наиболее чувствительны герконы с одной группой нормально разо

Рис. 2.45. Использование токового реле в схеме сигнализации

Рис. 2.46. Конструкция токового реле с использованием геркона мкнутых контактов). При этом внутреннее сопротивление токового реле очень мало и никакого влияния на работу электрооборудования не оказывает. Еще один вариант включения охранного сигнализатора показан на рис. 2.47. Цепь базы транзистора подключается так, чтобы при замыкании контактов замка зажигания конденсатор С1 начинал заряжаться через диод и резистор R1. Транзистор VT1 открывается, и срабатывает тиристор VS1, включая звуковой сигнализатор.

Рис. 2.47. Вариант включения сигнализации Такие противоугонные устройства могут использоваться как отдельно, так и в составе многофункциональной сигнализации.Кроме того, благодаря своей простоте они легко устанавливаются на мотоцикл или любое другое транспортное средство, где нет необходимости (или места) для установки более сложной системы охраны. При этом следует поместить все детали устройства в закрытый корпус из диэлектрического материала, чтобы исключить замыкание цепей на корпус и возникновения пожара. В качестве общего недостатка приведенных схем можно отменить ограниченное число мест, где может быть установлен тумблер выключения охраны. Это увеличивает вероятность его быстрого обнаружения.

РАДИОЧАСТОТНЫЙ ИСКАТЕЛЬ ПОДСЛУШИВАЮЩИХ УСТРОЙСТВ


РАДИОЧАСТОТНЫЙ ИСКАТЕЛЬ ПОДСЛУШИВАЮЩИХ УСТРОЙСТВ

Сегодня каждый может приобрести или собрать самостоятельно радиомикрофон, а также телефонное радиопрослушивающее устройство. Если вы занимаетесь бизнесом, то иногда необходима уверенность в том, что ваш разговор в квартире или офисе не прослушивается. Ведь от соблюдения коммерческой тайны часто зависит успех дела.

Обычно радиоподслушивающие устройства ("жучки") излучают на одной частоте в диапазоне 30...500 МГц небольшую мощность (до 5 мВт). Инода такие устройства работают в ждущем режиме: включаются на передачу при наличии шума в помещении (что обеспечивает экономичность расходования энергии элементов питания) или же при снятии телефонной трубки. "Жучки" могут иметь постоянное питание от сети 220 В — в этом случае они располагаются внутри розеток или переходных тройников.

Услуги специалистов по поиску таких закладок стоят довольно дорого. Самостоятельно разбирать и осматривать все электроприборы — займет очень много времени и не гарантирует успех (электрическую лампочку не разберешь, а в ней может находиться радиомикрофон).

Рис. 3.41

Простейшее устройство, которое способно вам помочь в обнаружении подслушивающих устройств, приведено на рис. 3.41.

Схема является широкополосным мостовым детектором ВЧ напряжения, который перекрывает диапазон частот 1...200 МГц (при использовании в качестве VD1...VD6 диодов СВЧ диапазона рабочая полоса может быть расширена) и позволяет обнаруживать "жучки" на расстоянии примерно 0,5...1 м (это зависит от мощности передатчика).

Известно, что измерение ВЧ напряжений с уровнем меньше 0,5 В затруднено тем, что уже при 0,2...0,3 В все полупроводниковые диоды при детектировании становятся неэффективны из-за особенности их вольт-амперной характеристики.

В данной схеме применен известный способ измерения малых переменных напряжений с использованием сбалансированного диодно- резистивного моста. Небольшой ток, протекающий через диоды VD3, VD4, улучшает условия детектирования (повышает чувствительность) и позволяет отодвинуть нижнюю границу уровня измеряемых напряжений до 20 мВ при равномерной амплитудно-частотной характеристике.

Диоды VD5, VD6 образуют второе плечо моста и обеспечивают термостабилизацию схемы.
На элементах микросхемы D1.2...D1.4 собраны трехуровневые компараторы, к выходам которых подключены светодиодные индикаторы HL1...HL3. Диоды VD1, VD2 применены как стабилизаторы напряжения 1,4 В, что необходимо для устойчивой работы схемы в широком диапазоне изменения питающих напряжений. Применение устройства требует определенных навыков, так как схема довольно чувствительна и способна улавливать вблизи любые радиоизлучения, например работу гетеродина приемника или телевизора, а также вторичное переизлучение токопроводящими поверхностями. Для облегчения поиска "жучка" используют сменные антенные штыри с разной длиной (рис. 3.42), которые позволяют снизить чувствительность схемы.

Рис. 3.42 При использовании устройства, после его включения, необходимо резистором R2 добиться свечения индикатора HL3. Этим мы устанавливаем уровень начальной чувствительности относительно фона. При поднесении антенны к источнику радиоизлучения должны начинать светиться светодиоды HL2 и HL1 по мере увеличения амплитуды принятого сигнала. Регулировку схемы подстроечным резистором R9 выполняют один раз (при первоначальной настройке устройства от него зависит уровень порогов чувствительности компараторов). Питается схема от аккумулятора 7Д-0.125Д или батарейки типа "Крона" и сохраняет работоспособность при изменении питания от 6 до 10В. В схеме применены: переменные резисторы R2 типа СПЗ-36 (многооборотный), R9 типа СПЗ-19а, остальные резисторы — типа С2-23; конденсаторы С1...С4 типа К10-17; гнездо Х1 типа Г4,0, выключатель S1 типа ПД-9-2. Светодиоды можно заменить на любые из серии КИП (при малом потребляемом токе они светятся достаточно ярко). Конструктивное выполнение схемы может быть любым, например в виде записной книжки (при использовании плоских аккумуляторов).

Радиопередатчик


Для работы охранных устройств с оповещением по радиоканалу Государственным комитетом по радиочастотам выделена фиксированная частота 26,945 МГц. А чтобы обеспечить для передатчика ее высокую стабильность в широком температурном диапазоне (-40...+60°С), необходимо использовать кварцевую стабилизацию частоты.

Передатчик собран по классической схеме, рис. 2.51. Высокочастотный сигнал с автогенератора на транзисторе VT1 через промежуточный усилитель на VT2 подается на оконечный усилитель VT4. У промежуточного усилителя коллекторный контур настраивается с помощью сердечника катушки L2 на первую гармонику задающего генератора. Катушка L2 имеет неполное включение, что увеличивает добротность контура. Усилитель на VT2 позволяет уменьшить влияние изменения режима оконечного каскада на работу задающего автогенератора, а также обеспечивает достаточный уровень сигнала для работы усилителя мощности.


Рис. 2.51. Электрическая схема высокочастотной части передатчика

Оконечный усилитель: работает в режиме класса С. Ключевой режим хотя и имеет меньшее усиление, но он самый экономичный при хорошей термоетабильности. Импульсная мощность ВЧ сигнала, подводимого к антенне, около
2 Вт. Для согласования каскада усилителя с низким входным сопротивлением антенны и уменьшения уровня высших гармоник в сигнале применен двухзвенный П-фильтр из элементов C12-L4-C14-L5-C16. Для точной настройки выходного фильтра предусмотрены элементы настройки: С13, С15 и подстроечный сердечник в катушке L4.

Импульсная модуляция ВЧ сигнала осуществляется в каскаде промежуточного усиления при помощи транзистора VT3. Конденсаторы С5 и С6 обеспечивают заваливание фронтов выходного сигнала, рис. 2.52. Это необходимо, чтобы ограничить спектр высокочастотного сигнала (отведенная полоса канала 10кГц).


Рис. 2.52. Форма выходного сигнала передатчика

Выход передатчика соединяется с антенной высокочастотным кабелем с 50-омным "волновым сопротивлением через разъем XW1. Вблизи от антенны расположено согласующее устройство, состоящее из катушки L6 (в экране).
Длина соединительного кабеля от согласующего устройства до основного блока составляет 1,64 м или кратна этому значению (3,28 м). Все остальные элементы высокочастотной части схемы располагаются на печатной плате из одностороннего стеклотекстолита толщиной 1,5...2 мм с размерами 115х35 мм, рис. 2.53, которая помещается в экранированном отсеке корпуса блока охраны. В схеме применены детали: резисторы типа С2-23, постоянные конденсаторы К10-17, при этом СЗ...С7, С12, С14 и С16 выбираются с минимальным ТКЕ (М75, М47, МЗЗ), подстроечные С13 и С15 типа К4-236 или К4-216. Использован кварцевый резонатор РК169МВ-14ЕП-26945К-В. Катушки выполняются на диэлектрических каркасах диаметром 5 мм, и их вид показан для L1, L2 и L4 на рис. 2.54. Катушка L5 должна иметь конструкцию, которая обеспечивает её горизонтальное расположение на плате (рис. 2.55) (это снижает влияние полей близко расположенных катушек друг на друга). Намотка выполняется виток к витку проводом ПЭТВ-2 или ПЭЛ-2: L1 содержит 14 витков проводом диаметром 0,23 мм; L2 — 14 витков с отводом от середины, L4 — 10 витков, L5 — 10 витков проводом диаметром 0,42 мм.


Рис. 2.53. Топология печатной платы и расположение элементов высокочастотной
части передатчика

Рис. 2.54. Конструкция катушки

Pис. 2.55. Конструкция катушки Подстроечные сердечники могут быть из любого высокочастотного феррита с резьбой М4. Катушка дросселя L3, рис. 2.56, выполняется проводом диаметром 0,12 мм на корпусе резистора МЛТ-0,5 с сопротивлением 1...1.8 кОм и содержит 50 витков. После намотки у всех катушек провод фиксируется клеем "Момент", БФ-4. А для того чтобы сердечники катушек от вибрации при эксплуатации системы в жестких условиях не смещались, их до вкручивания в каркас катушки смазываем несохнущим вязким герметиком. Поляризованное реле К.1 подойдет типа РЭС32Б РС4.520.204, РС4.520.212 или РС4.520.220. Транзистор VT4 можно заменить на КТ925Б. На корпусе передатчика устанавливается высокочастотное гнездо XW1 (розетка приборная) типа СР-50-73Ф ГУ3.640.073Сп, а на кабеле от согласующего с антенной устройства — вилка кабельная СР-50-74Ф ГУ3.640.706Сп.



Рис. 2.56. Конструкция дросселя L3

Рис. 2.57. Антенна с согласующим устройством Антенна, рис. 2.57, соединяется с согласующим устройством гибким многожильным проводом (длиной 100...200 мм). Согласующая катушка L6 выполняется на каркасе, рис. 2.54, и содержит 25 витков провода ПЭВ диаметром 0,23 мм. Соединение с блоком передатчика осуществляется высокочастотным кабелем РК50-2-16 или аналогичным. Антенна передатчика может иметь два варианта исполнения. Обе конструкции обеспечивают ее скрытую установку внутри салона автомобиля (вблизи стекла). Это хотя и сильно снижает эффективность (КПД) антенны, но зато исключает повреждение радиоканала системы до срабатывания охраны. Первый вариант выполняется из стальной проволоки длиной примерно 140...160 мм и диаметром 1,5...2 мм, что позволяет ее расположить над стеклом по дуге и закрепить концы стержня под уплотнительную резиновую прокладку стекла переднего или заднего вида. Она не мешает обзору водителя, а снаружи автомобиля при близком рассмотрении будет казаться, что стекло, имеет в этом месте внутреннюю трещину. Второй вариант может быть установлен только вблизи стекла заднего вида, а для изготовления антенны взят трехпроводный телефонный кабель, имеющий форму в виде пружинящей спирали (ее удобно закрепить вблизи стекла по диагонали ее с помощью резиновых присосок). Такой провод используют в отечественных телефонных аппаратах для соединения разговорной трубки с аппаратом. Все провода спаиваются между собой и соединяются с согласующим устройством. Согласующее устройство с помощью лепестка экрана крепится к корпусу автомобиля под обшивкой в любом удобном месте.

Рис. 2.58. Эквивалентная антенна, нагрузка для настройки передатчика Для предварительной настройки радиопередатчика потребуется изготовить эквивалентную антенне нагрузку (рис. 2.58), состоящую из четырех включенных параллельно резисторов на конце 50-омного кабеля длиной 1,64 м. Резисторы подойдут типа МЛТ или С2-23 мощностью 1 Вт. Выводы у них скручиваются между собой и припаиваются к кабелю при минимальной длине. Настройка начинается с задающего кварцевого автогенератора.


Для этого между выводами 1 и 2 схемы временно устанавливается резистор номиналом 150 Ом, а также перемычка между выводами 1 — 4. Питание подается на выводы 1 (+12 В) и 3 (общий провод) при подключенном эквиваленте антенны. Далее, вращая подстроенные сердечники L1, L2 и L4, добиваемся на выходе (на эквивалентной нагрузке) максимальной амплитуды сигнала. Для обеспечения надежной работы передатчика задающий автогенератор настраивается на точку максимальной устойчивости колебаний. Выполняется это следующим образом: вкручиваем сердечник в катушку L1 до получения максимального уровня сигнала генератора, после чего поворачиваем подстроечник на пол-оборота назад, пока не будет заметно уменьшение сигнала. Настройку автогенератора можно также выполнять по максимальному току потребления. Такая методика подробно описана в литературе [Л 12, стр. 125]. При этом необходимо помнить, что работа передатчика в режиме непрерывного сигнала (без модуляции несущей) допускается кратковременно (не более 1 мин), так как транзистор VT4 не имеет теплоотвода — при усилении импульсно-модулированного сигнала он и не нужен. Измерив амплитуду высокочастотного напряжения на нагрузке, например с помощью высокочастотного осциллографа (С1-99) или вольтметра, можно определить выходную мощность передатчика по формуле:

где: U — действующее значение напряжения сигнала, [В]; Um — амплитуда сигнала на нагрузке, [В]; R — сопротивление нагрузки, [Ом]. Низкочастотный вольтметр, подключенный к гнездам XS1, XS2, будет измерять Um (стрелочный прибор обеспечивает достаточную точность для определения мощности). Для удобства настройки приведена таблица с уже посчитанными по этой формуле значениями мощности в зависимости от измеренного напряжения (для нагрузки сопротивлением 45 Ом), а промежуточные значения можно посчитать по формуле. Таблица 2.3
Um, [В] 8 9 10 11 12 12,5 13 13,5 14 14,5
U, [В] 5,66 6,36 7,07 7,77 8,48 8,84 9,19 9,54 9,9 10,25
Р, [Вт] 0,77 0,90 1,11 1,34 1,60 1,73 1,88 2,02 2,18 2,34

  Если измеренная мощность будет меньше чем 1,8 Вт (из-за низкого коэффициента усиления транзистора VT4), то вместо резистора обратной связи по постоянному току R9 можно установить перемычку. В схеме элементы, отмеченные "*", могут потребовать подбора. Рабочая частота передатчика не должна отклоняться от номинальной 26945 кГц более чем на 1,34 кГц (измеряем частотомером ЧЗ-63 на эквиваленте нагрузки в режиме кратковременной работы передатчика без модуляции). Окончательная настройка выполняется при подключенной цифровой схеме блока управления.

Радиоприемник


Приемник предназначен для приема амплитудно-модулированных сигналов на фиксированной частоте 26945 кГц. Для удобства его использования прием производится на встроенную рамочную антенну.

Известно, что дальность работы данной системы в основном зависит от чувствительности приемника. Чтобы увеличить дальность в 2 раза, необходимо во столько же раз увеличить чувствительность приемника или в 4 раза увеличить мощность передатчика (увеличивать мощность передатчика более 2 Вт нельзя из-за предъявляемых требований к таким устройствам).

Приемник, используемый в системе охраны, должен обеспечивать также длительную непрерывную работу от автономного источника питания. Так как отечественная промышленность не выпускает подходящих высокочастотных микросхем, которые способны работать от низковольтного питания в режиме малых токов, при этом обеспечивая высокую чувствительность, электрическую схему высокочастотной части приемника пришлось выполнять на дискретных элементах (рис. 2.63), что делает ее доступной для повторения....


Рис. 2.63. Высокочастотная часть приемника

Основные технические параметры приемника: чувствительность на внутреннюю антенну не хуже 0.5...1 мкВ; частота промежуточного усиления 465 кГц; избирательность по соседнему каналу не хуже 40 дБ; напряжение питания 3...4,5 В; потребляемый ток (вместе с цифровой схемой дешифратора): в режиме "охрана" не более 2,2 мА; в режиме "оповещения" не более 5 мА; диапазон рабочих температур +10...+50°С.

Высокочастотная часть приемника работает в режиме микротоков и построена по супергетеродинной схеме. Входной контур, состоящий из индуктивноети рамочной антенны WA1 и конденсаторов С1, СЗ, С5, а также контур L2-C12 ограничивают полосу принимаемых частот, что увеличивает помехоустойчивость приема и избирательность по зеркальному каналу. На транзисторе VT1 собран усилитель высокой частоты (УВЧ) приемника. Гетеродин на транзисторе VT2 стабилизирован по частоте кварцевым резонатором ZQ1 (26480 кГц).
Это позволяет не проводить подстройку приемника на частоту передатчика в процессе эксплуатации.


Рис. 2.64. Конструкция катушек L1 и L2 приемника Промежуточная частота 465 кГц выделяется смесителем, выполненным на транзисторе VT3. Усилитель ПЧ собран на транзисторах VT4, VT6...VT8. Пьезофильтр ZQ2 (ФП1П1-61,02) обеспечивает хорошее подавление сигналов соседних каналов. Усиленный сигнал ПЧ выделяется на контуре L5-C28, с которого через индуктивную связь подается на активный детектор из транзистора VT13.

Рис. 2.65. Конструкция рамочной антенны приемника WA1 Использование активного детектора позволяет ему работать при значительно меньшем уровне входного сигнала, чем это обеспечивают диодные схемы. После усиления транзисторами VT14 и VT9 выделенные низкочастотные импульсы поступают на дешифратор. Транзистор VT5 используется в системе автоматической регулировки усиления. На диодном включении транзисторов VT10...VT12 собран низковольтный стабилизатор рабочих режимов усилительных каскадов, что необходимо для работы приемника в широком диапазоне питающих напряжений. По сравнению с обычными диодами транзисторные переходы дают лучшую стабилизацию при работе на малом токе.

Pис. 2.66. а) Топология печатной платы приемника

Рис. 2.66. 6) Расположение элементов В схеме применены резисторы С2-23, подстроенный конденсатор С1 типа К4-236, остальные конденсаторы типа К10-17 или КМ6 (те из них, что применяются в контурах, лучше установить с минимальным ТКЕ). Электролитические конденсаторы С6, С8, С16, СЗЗ и С35 типа К50-16 на 6,3 В. Катушки L1 и L2 выполнены на каркасе диаметром 5 мм проводом ПЭВ-2 диаметром 0,23 мм, рис. 2.64, и содержат: L1 — 12 витков, L2 — 12 витков с отводом от середины. Конструкция катушек контуров промежуточной частоты показана на рис. 2.17. Они выполняются проводом ПЭЛ диаметром 0,1 мм и содержат: L3 и L4 по 80 витков, L5 — обмотка 1-2 — 80 витков (ее индуктивность примерно 120 мкГн), 3-4 — 120 витков (намотка начинается с обмотки 3-4).

Рис. 2.67. Форма напряжения в контрольных точках Антенна WA1 — выполнена печатными проводниками на монтажной плате из двухстороннего стеклотекстолита толщиной 1,0 мм и размерами 125х65 мм и содержит три витка, рис. 2.65.


Печатные проводники второго слоя показаны пунктиром. Печатная плата, используемая для монтажа элементов приемника и закрепления трех аккумуляторов, приведена на рис. 2.66. Она содержит две перемычки, устанавливаемые до начала монтажа. Большинство резисторов располагаются вертикально, что уменьшает размеры конструкции. Аккумуляторы размещаются в картонных каркасах по их диаметру и прижимаются сверху печатной платой с размерами 95х30 мм (на этой же плате располагается дешифратор). Часть элементов основной платы, отмеченные штрихом, относятся к схеме дешифратора. Настройка приемника начинается с усилителя промежуточной частоты на максимальное усиление. Для этого с генератора Г4-176 на базу VT3 через разделительный конденсатор 1000 пФ подаем сигнал 465 кГц (с точностью 0,5 кГц) с импульсной 100% модуляцией меандром на частоте 1 кГц. Изменяя амплитуду сигнала генератора от 100 мВ до 1 мкВ с помощью сердечников катушек L8, L6 и L5, получаем максимальное напряжение на выходе детектора. Сигнал удобно контролировать осциллографом, а его форма на коллекторе транзисторов VT13 и VT14 показана на рис. 2.67. Номинал резистора R33 может потребовать подбора, так чтобы при отсутствии входного сигнала на коллекторе VT14 было нулевое напряжение. Окончательную регулировку УПЧ проводим при амплитуде выходного сигнала (Uq) не более 200 мВ. Если УПЧ после настройки не обеспечивает достаточного усиления, то вместо резисторов R16 и R12 можно установить перемычки и повторить настройку. Настройка гетеродина на рабочую частоту выполняется по следующему методу: а) от генератора Г4-176 подать сигнал уровнем 1 мВ на частоте 26945 кГц с импульсной 100% модуляцией меандром (1 кГц) на виток связи, закрепленный на пластине (рис. 2.68) (WA1 содержит два витка и выполняется проводом МГШВ диаметром 0,2 мм на прямоугольном каркасе с размерами 80х150 мм);

Рис. 2.68. Виток связи для настройки приемника при подаваемом с
генератора сигнале б) вращая подстроенный сердечник поочередно в катушках L2, L3 и L4, необходимо получить максимальную амплитуду импульсов на выходе детектора, а окончательную подстройку проводим при сигнале Uq не более 120 мВ (в этом случае работа каскада автоматической регулировки усиления не будет снижать уровень сигнала, мешая настройке приемника на максимальную чувствительность); в) настройка антенны WA1 на рабочую частоту проводится конденсатором С1 при уровне сигнала, подаваемом с генератора, менее 2 мкВ (можно установить перемычки вместо R3 и R23, если это не приведет к самовозбуждению каскадов). После этого можно проверить действие автоматической регулировки усиления.Увеличивая ВЧ сигнал с генератора на 80 дБ, осциллографом контролируем ширину импульсов tu на коллекторе VT14 — длительность импульсов не должна увеличиваться более чем на 30% относительно начальной. Необходимо также проверить работу схемы при изменении питающего напряжения от 3 до 4,5 В. На этом настройка высокочастотной части приемника считается законченной, и можно подключать дешифратор кода.

Сканер датчиков


Подключение удаленного датчика Кодовый кнопочный выключатель

Применение сканера (А2) обеспечивает автоматическое запоминание состояния датчиков в момент включения блока охраны как исходного. При этом датчики F2, F4 могут быть в произвольной комбинации замкнуты или разомкнуты — сигнализация сработает от изменения состояния, а при долговременном нарушении одного из четырех шлейфов охраны, через 3,5 мин работы сирены, сканер переключит цепь охраны на инверсный сигнал, т. е. если раньше данный шлейф срабатывал на размыкание, то теперь будет реагировать на изменение состояния (замыкание). Такое переключение при необходимости схема выполняет до трех раз, когда появляется импульс на выходе D2/14 счетчика.

Сканер охранных датчиков А2, рис. 2 4, собран на двух микросхемах. Четырехразрядный последовательно-параллельный регистр 2D1 используется для запоминания исходного состояния охранных датчиков. Запись в регистр производится при появлении импульса на входе 2D1/6 — первоначально это происходит при срабатывании датчика F1 (триггер на D4.2, D4.3 переключится). Управление регистром 2D1 выбрано так, что на его выходах сигнал является инверсным по отношению к входным (в начальном состоянии на выводах 13,15, 14 и 1 будет лог "1") Логические элементы 2D2 обеспечивают на выходах лог "1", что эквивалентно подключению к разъему ХЗ нормально разомкнутых датчиков как это показано на рис. 2.2.

В качестве датчиков, устанавливаемых на дверях, окнах и других местах могут применяться как обычные, промышленного изготовления (СМК-1, ДИМК) на размыкание, так и любые другие (ультразвуковые, емкостные, инфракрасные и т. д.), имеющие релейный выход при срабатывании. К одному охранному шлейфу может подключаться много датчиков, замкнутых в кольцо так, чтобы при размыкании любого из них разрывалась цепь.

УНИВЕРСАЛЬНОЕ ОХРАННОЕ УСТРОЙСТВО


УНИВЕРСАЛЬНОЕ ОХРАННОЕ УСТРОЙСТВО

Это устройство является многофункциональным и может использоваться для охраны автомобиля (рис. 3.8), квартиры (рис. 3.9) или гаража. При срабатывании сигнализации включается звуковой сигнал. Устройство имеет встроенный источник питания и в аварийной ситуации является энергонезависимым. Вся схема устройства вместе со звуковым сигналом выполнены в одном корпусе.


Рис. 3.8. Подключение системы охраны к автомобилю

При охране автомобиля устройство работает с двумя типами внешних датчиков: а) для дверей (датчики открывания дверей или датчик механических колебаний, см. статью "Датчики для охранной сигнализации") — включает звуковой сигнал с задержкой 6 секунд; б) для закрытого капота и багажника — мгновенное включение звукового сигнала.

Владелец автосторожа при срабатывании сигнализации по звуку легко может определить группу датчиков, сработавших во время охраны.

Схема автосторожа обеспечивает после включения охраны задержку 12±2 секунд для выхода из машины и 6±1 секунд при входе в автомобиль для отключения сигнализации скрытно установленным тумблером S1 до срабатывания звукового сигнала.


Рис. 3.9. Подключение системы охраны в квартире

Схема подключения автосторожа (см. рис. 3.8) обеспечивает блокировку системы зажигания (второй парой контактов тумблера S1) на все время охраны вне зависимости от срабатывания датчиков.

В охранном устройстве предусмотрена светодиодная индикация режима срабатывания датчиков сигнализации, что удобно при установке и эксплуатации, так как является индикатором нормальной работы всей схемы.

Устройство питается от аккумулятора автомобиля, но в случае аварийной ситуации (при его отключении) схема автоматически переключается на встроенный резервный источник питания, при этом потребляемый ток в режиме ОХРАНА не превышает 0,5 мА.

При охране квартиры или гаража электропитание устройства осуществляется от встроенного источника питания, которым является блок из шести элементов А316 или аккумуляторов НКГЦ-0,45, при этом ток потребления в режиме ОХРАНА не превышает 0,5 мА и элементы питания обеспечат работу устройства в режиме ОХРАНА не менее одного года (если не срабатывал звуковой сигнал).

Работает устройство с двумя линиями от датчиков:

а) датчик двери — включает звуковой сигнал с задержкой 6 секунд;

б) датчик закрытого окна или вторых дверей — включение звукового сигнала мгновенно.

Схема сторожа обеспечивает после включения режима охраны за держку в 12 секунд для выхода из квартиры и 6 секунд при входе — для отключения сигнализации до срабатывания звукового сигнала.

В схеме сигнализации имеется светодиодная индикация режима срабатывания датчиков, что является показателем работы.

Электрическая схема (рис. 3.10) собрана на четырех микросхемах КМОП серии, что обеспечивает малое потребление тока, и состоит из триггера на элементах D1.1...D1.3, генератора на частоту около 500 Гц — D2.2 и D2.3, счетчика тактовой частоты D3 и схемы селекции временных интервалов на микросхеме D4.
Транзисторы VT1 и VT2 позволяют усилить ток в нагрузке, которой является внутренний малогабаритный динамик (ЗГДШ-14-4), а также может подключаться внешний источник сигнала — гудок автомобиля. В момент включения питания схемы на выходах счетчика D3 устанавливается (цепью СЗ, R4) лог. "0". Это обеспечивает появление лог. "1" на выводе D4/10 и лог. "0" на D1/3. При этом будет работать автогенератор и связанный с ним счетчик до момента времени, пока на выводе D3/2 не появится "1". Если ни один из датчиков не сработал, то через 12 секунд появится лог. "1" на выводе D1/3 — генератор остановится. С этого момента устройство будет находиться в режиме ОХРАНА, и срабатывание датчиков приведет к переключению триггера на элементах D1.1...D1.3 (на выводе D1/4 появится лог. "1", а на выводе D1/3 — "0"), что приведет к продолжению работы генератора и счетчика, а на выходной нагрузке через 6 секунд появится звуковой сигнал.


Рис. 3.10 Применяемые резисторы и конденсаторы можно использовать любого типа. Все элементы схемы, кроме светодиода HL1, тумблера S1, динамика ВА1, резистора R5, элементов питания и датчиков, размещены на односторонней печатной плате размером 110х45 мм (рис. 3.11). При этом потребуется сделать шесть объемных перемычек (если использовать двухстороннюю печатную плату, то эти перемычки удобно выполнить печатными проводниками). Транзистор VT1 крепится к теплорассеивающей пластине (радиатору). В качестве переключателя S1 применен тумблер ТЗ или любой аналогичный с двумя переключающими контактами. При правильной сборке и исправных деталях схема не требует настройки. Общие габариты всего устройства, при использовании малогабаритного источника звука, не превышают 140х120х60 мм . Особенностью приводимой схемы является отсутствие электролитических конденсаторов, что позволяет повысить ее надежность и расширить диапазон рабочих температур для устройства охраны.

Рис. 3.11. Топология печатной платы и расположение элементов Приведенную охранную сигнализацию можно легко усовершенствовать, дополнив ее рядом полезных функций: — ограничение времени звучания (4...5 минут) сигнала в случае постоянного нарушения охранного шлейфа; — при включении блока охраны скрытно установленным тумблером SA1; если датчик F1 будет находиться в положении, показанном на схеме, то независимо от состояния других датчиков устройство будет ждать, пока он сработает (например при выходе из помещения), после чего начнется отсчет времени задержки (12 секунд) включения режима ОХРАНА (индикатором начала отсчета времени является мигание зеленым цветом светодиода HL1); — при входе в помещение необходимо в течение 6 секунд отключить сигнализацию до срабатывания звукового сигнала оповещения, а чтобы вы не забыли, что помещение находилось под охраной, в течение этого интервала времени пьезоизлучатель HF1 будет издавать прерывистый звуковой сигнал небольшой громкости.



Рис. 3.12. Усовершенствованная схема охранной сигнализации Для выполнения всех этих функций в схему (рис. 3.12) добавлены узлы: ограничителя времени звучания звукового сигнала на счетчике D5; триггера на элементах D6 для обеспечения режима ожидания начала отсчета временного интервала 12 секунд. Светодиод HL1 и пьезоизлучатель HF1 позволяют более полно контролировать режимы работы устройства, что удобно при эксплуатации. В начальный момент включения питания схемы (А1) импульс, сформированный цепью C4-R5, обеспечивает обнуление счетчика D5 (на выходе D5/7 появится логическая "1", т. е. напряжение питания). При этом на выводах элементов схемы будут состояния: D6/10 — лог. "1"; D1/1 — "0"; D1/2 — "0"; D1/3 ~ "1"; D7/1 — "О"; D7/13 — "0". После срабатывания датчика F1 на выводе D6/9 появится лог. "1" (D6/10 — "О"), что приведет к появлению на выходе D1/3 лог. "О". Начнет работать генератор и связанный с ним счетчик D3, до момента времени (12 секунд), пока на D4/10 не появится лог. "О" (на D1/3 —лог. "1", что остановит работу генератора). При этом схема переходит в режим ОХРАНА и будет находиться в таком состоянии, пока не сработает любой датчик. Если сработает один из датчиков F1 или F2 (когда схема находится в режиме ОХРАНА), это приведет к переключению триггера на элементах D1.1...D1.3 (на выводе D1/4 появится лог. "1", а на выводе D1/3 — "О"), что включит работу генератора и счетчика D3. В этом случае через 6 секунд появится звуковой сигнал оповещения (ВА1). За этот интервал времени необходимо отключить блок охраны, что, не зная места расположения тумблера SA1, сделать постороннему невозможно. При срабатывании датчика F3 звуковой сигнал появится без задержки. Когда блок охраны работает в режиме ОПОВЕЩЕНИЕ, кроме звукового сигнала, будет красным цветом светиться индикатор HL1. Сдвоенный светодиод HL1 можно заменить двумя любыми обычными светодиодами с разным цветом свечения. Для того чтобы снизить ток потребления схемой при работе светодиода в режиме индикации, напряжение на него подается импульсами.


Из- за инерции зрения это незаметно.

Рис. 3.13. Блок питания В стационарных условиях лучше, если устройство будет иметь смешанное питание — от сети и аккумулятора. При этом, основным является сетевой источник, а в аварийной ситуации (при отключении сети) автоматически подается резервное питание от аккумулятора (рис. 3.13). В качестве датчиков F1...F3 для сигнализации удобно использовать герконовые контакты, например КЭМ-1, совместно с магнитом. Они малогабаритны и имеют высокую надежность. Чаще всего бывает достаточно всего одного датчика (F1) на входной двери. В случае кратковременного срабатывания датчиков схема из режима ОПОВЕЩЕНИЕ автоматически возвращается в режим ОХРАНА. Длительность звучания сигнала оповещения зависит от того, какой датчик сработал, и по звуку можно легко определить группу сработавших датчиков. Применяемые резисторы, конденсаторы и пьезоизлучатель (HF1) по дойдут любого типа, малогабаритные. Вместо транзисторов КТ3102 можно применить КТ315Г(Е), КТ3107 заменяется на КТ361Г(Е). Транзистор VT5 и стабилизатор DA1 крепятся на теплорассеивающих пластинах. В качестве диодов VD1...VD4 подойдут любые импульсные, VD5... VD11 заменяются на КД213А или аналогичные. Для сетевого блока питания трансформатор Т1 можно использовать с напряжением во вторичной обмотке 12...16 В и мощностью не менее 15 Вт. Так, например, подойдут унифицированные трансформаторы типа: ТПП266- 220-50, ТПП276-220-50, ТПП286-220-50. В этом случае, при монтаже, сохраняется нумерация выводов, указанная на схеме (рис. 3.13). Блок охраны размещается в скрытом месте, а соединения с датчиками лучше выполнять перевитыми между собой проводами, что исключит влияние внешних наводимых помех. При правильной сборке и исправных деталях схема начинает работать сразу и настройки, как правило, не требует. При необходимости временные интервалы 6 и 12 секунд можно одновременно изменить подбором номинала резистора R4. Резистор R13 позволяет ограничить мощность звука в динамике.
