Акустическая диагностика и рецептура
Сколько б лекарств ни лежало в вашей акустической аптечке, все они будут бесполезны, а некоторые, пожалуй, и вредны, если вы не знаете, когда и какое из них нужно прописать. Быть может, наибольшим несчастьем, которое может вызвать ошибочный акустический диагноз, будут только проклятия директора-распорядителя, узнавшего о десятках тысяч фунтов, затраченных впустую. Но «недоучка хуже невежды», и если вы сейчас, захлопнув эту книгу, броситесь очертя голову решать ваши собственные запутанные акустические проблемы, то будьте осторожнее!
Эту главу можно было бы заполнить грустными историями об инженерах, не знающих разницы между поглощением и изоляцией звука или между изоляцией звука и теплоизоляцией. Путаницу не уменьшают и увлекающиеся создатели теплоизолирующих покрытий, которые часто называют свою продукцию «тепло- и звукоизоляционным материалом», тогда как они подразумевают под этим «теплоизоляционный и звукопоглощающий материал».
Акустическая диагностика требует много большего, чем умение отличать изоляцию от поглощения. В наше время большая часть акустических мероприятий проводится лишь в результате запоздалых соображений, и часто, когда инженер-акустик выходит на сцену, ему говорят: «Вот проблема устранения шума — что вы нам посоветуете?» Позвольте обратиться к моей собственной книге записей «историй болезни».
На одной фабрике шел монтаж пяти больших установок для сушки желатина. Каждая установка состояла из широкой трубы, вдоль которой перемещались гранулы желатина. На определенных интервалах в трубу подавался при помощи большого центробежного вентилятора постоянный поток горячего воздуха, который продувался кверху сквозь желатин. Отработанный воздух удалялся затем в вертикальном направлении в шести местах, но, поскольку он нес с собой частицы желатина, его приходилось пропускать через сепарационную систему. Эта система состояла из циклона — устройства, в котором поток воздуха закручивался, проходя через спиральную камеру, и попадал в конусообразный сосуд, где центробежная сила отбрасывала гранулы желатина на корпус сосуда, после чего они падали на дно, откуда клапан с электроприводом возвращал желатин в сушилку.
К моменту обследования в эксплуатации находились только две сушилки с их двенадцатью циклонами. В соответствии с гигиеническими требованиями поверхность стен была твердой, а значит, и хорошо отражающей звук; кроме того, был установлен подвесной потолок, также хорошо отражающий звук. Наибольший уровень шума был обнаружен на площадке между двумя сушилками, там он достигал 104 дБА; на других площадках, где шла постоянная работа, уровень шума составлял 97—98 дБА. Октавный анализ шума показал весьма равномерную частотную характеристику, как это видно из рис. 57, так что уровень шума существенно превосходил любой критерий риска повреждения слуха, соответствующий восьмичасовой непрерывной работе. Персонал располагал ушными протекторами.
 |
| Рис. 57. Результат октавного анализа шума двух сушильных аппаратов. |
Ввиду строгих санитарно-гигиенических требований (все поверхности регулярно промывались горячей водой из шланга) было бы трудно придумать какой-либо способ покрыть звукоотражающие поверхности звукопоглощающим материалом, который, выполняя свое назначение, не сделался бы рассадником бактерий — уже не говоря о стоимости подобного мероприятия.
С чисто акустической точки зрения снижение реверберации было бы весьма эффективно, поскольку коэффициент поглощения стен был настолько низок, что увеличить его во много раз не представило бы трудности. Но в этих условиях единственным выходом было предупреждение излучения шума от циклонов, поскольку для устранения исходного возмущения пришлось бы построить новые циклоны с упругими стенками. Не оказалось бы эффективным и создание затухания в циклонах, потому что, хотя стенки циклонов, выполненные из нержавеющей стали, обладают малым внутренним трением, они приводятся в колебания ударами жестких гранул и повышение затухания ослабило бы звук всего на несколько децибел. Поэтому наилучшее лекарство здесь — применение звукоизолирующего микропористого покрытия или покрытия из минеральной шерсти, которое даст небольшое поглощение, с дополнительным наложением сверху воздухонепроницаемой обшивки из любого материала с поверхностной плотностью не менее 3 кг/м2. При надежной заделке микропористого слоя или минеральной шерсти никаких нарушений санитарно-гигиенических правил не возникало, и в конце концов была применена фирменная листовая обшивка из поливинилхлорида на микропористой подложке, закрепление которой не представило затруднений.
С проблемой несколько другого характера пришлось столкнуться в конторе, окна которой выходили в световой колодец в центре здания. В ресторане — его кухня также выходила в этот колодец — имелась установка для кондиционирования воздуха с пятью конденсаторными агрегатами, расположенными на дне колодца. Конденсаторы имели цилиндрическую форму, и каждый из них был снабжен малым компрессором и теплообменником, а также осевым вентилятором диаметром 600 мм, который и являлся главным источником шума. На рис. 58 показаны результаты октавного спектрального анализа шума в конторе при открытых окнах. Следует обратить внимание на острый пик на частоте 63 Гц, из-за которого шум напоминал звук, издаваемый самолетом с поршневым мотором, что вовсе не характерно для данного вида шумового источника.
При выключенных конденсаторах шум был значительно слабее.
 |
| Рис. 58. Результат октавного анализа шума в служебном помещении. |
Оборудовать конденсаторы поглощающими глушителями — дело не легкое. Нетрудно было установить сверху цилиндрический облицованный глушитель с центральным поглощающим телом; так как, однако, воздух всасывается по всему периметру у основания каждого агрегата, для снижения шума потребовался бы сложный глушитель, изготовленный по специальному проекту.
Хотя наличие стоячей волны придавало проблеме особую остроту, оно же и спасало положение, потому что можно было сразу получить большой выигрыш, подавляя эту волну. Для этой цели поперек светового колодца был установлен экран трехметровой высоты, Изготовленный из листа мягкой стали нормального калибра 20[29], облицованного с обеих сторон слоем минеральной шерсти толщиной 50 мм; облицовка прижималась перфорированным металлическим листом. Экран располагали так, чтобы он разделял колодец по длине на два участка, размеры которых не находились в простом арифметическом отношении.
Этим способом добились тройного эффекта. Во-первых, все собственные частоты обеих секций светового колодца поднялись до значений, много больших частоты шума вращения вентиляторов; во-вторых, наличие поглощающих стенок экрана ограничивало возможные амплитуды стоячих волн до пренебрежимой величины; в-третьих, окно конторы оказалось заслоненным экраном от конденсаторов, так что до окна доходил только шум, дифрагированный на верхней кромке экрана. Удалось рассчитать и эту долю шума, учитывая наличие других отражающих стенок.
В результате шум конденсаторов в октавной полосе 63 Гц был снижен до значения, меньшего уровня шумового фона (показанного на рис. 58 штриховой линией), более чем на 16 дБ. Вряд ли такого результата удалось бы добиться путем установки глушителей на входных и выходных трубах конденсаторов, поскольку поглощающие глушители особенно плохо работают на низких частотах.
Разумеется, в сельской местности жители весьма чувствительны к шуму, и их жалобы на шум фабрики, пожалуй, никогда не прекратишь, пока не уберешь саму фабрику; это обусловлено тем, что весьма часто жалоба на шум только отражает другую, основную, причину недовольства: сам факт нежелательного соседства с предприятием. Недавно, впрочем, пришлось иметь дело со случаем, когда причина для жалоб была вполне реальна. На участке, предназначенном для легкого промышленного строительства, был построен химический завод.
К сожалению, планирующие власти сочли возможным дать разрешение на постройку бунгало на участке земли, который, как оказалось, лежал непосредственно за оградой этого завода.
Неудачливый владелец бунгало круглосуточно подвергался воздействию самых разнообразных промышленных шумов. Для начала упомянем два больших поршневых компрессора, создававших верных 88 дБ снаружи дома; этот шум частично лежал на основной частоте компрессоров, вне области восприятия звука (он вызывал, однако, вибрации стекол в окнах и даже крыши), но много шума приходилось и на октавные полосы 31,5 и 63 Гц.
Далее, домовладелец получал 58 дБ на частоте 1 кГц от какого- то вентилятора, обслуживавшего помещение компрессора, да еще столько же на частоте 4 кГц от длинных участков газопровода высокого давления, снабженного несколькими шаровыми клапанами.
Возникала и другая проблема: шум на территории завода и вблизи него попадал в диапазон уровней возможного повреждения слуха. Хотя источники шума не находились в замкнутом пространстве, тем не менее возникало достаточно отражений, образующих полуреверберационное звуковое поле, так что определить источники высокочастотного шума по слуху было невозможно. В этом случае снова измерение вибраций различных поверхностей, выполненное сначала на слух при помощи одного варианта стетоскопа, известного под названием тектаскоп, затем — при помощи акселерометра и шумомера, позволило установить, что шум исходит из участка трубы между выхлопным клапаном и выхлопной трубой. Выхлопная труба была снабжена стандартным для подобных установок реактивно-поглощающим высокочастотным глушителем, состоящим из конической камеры, заполненной кольцами из нержавеющей стали.
Звукоизолирующее покрытие на клапанах и трубах снизило шум на 19 дБ при частоте 4 кГц, но, поскольку трубопровод был жестко связан с конструктивными элементами здания, чистый тон, генерируемый поперечными колебаниями газа в трубе, попадал в эти элементы и излучался такими поверхностями, как рифленые листы перекрытий. Сами опорные кронштейны также давали значительное излучение. Можно было принять меры акустического характера: установить поглощающий глушитель ниже клапана, что позволило бы обойтись почти без изолирующей обшивки и решило бы проблему излучения конструкции. Однако инженеры не пожелали пойти таким путем, и пришлось применить упругие кронштейны по всей длине трубы.
Шум компрессора сводился целиком к шуму всасывания. Пульсации потока воздуха в большом низкооборотном компрессоре содержали гармоники, лежащие внутри диапазона слышимости.
Из экономических соображений компания решила не приобретать типового фирменного глушителя; располагая собственными гибочными и сварочными агрегатами, она спроектировала и построила специальный реактивный глушитель, состоящий из большого цилиндра, разделенного на два резонатора, имеющих вид расширительных камер; кольцевое пространство между ними образовывало ответвленный резонатор, сообщающийся с центральной перфорированной трубой, участки которой, лишенные перфораций, простирались до половины расширительной камеры с каждой стороны.
В результате этих мероприятий шум в месте расположения бунгало был снижен до неслышимого уровня. После этого сравнительно простая задача борьбы с шумом осевого вентилятора компрессорного помещения свелась к установке круглого поглощающего глушителя, облицованного 50-миллиметровым слоем минеральной шерсти и снабженного центральным поглощающим телом. Сопротивление потоку воздуха, создаваемое глушителями, лишь незначительно уменьшило объем подаваемого воздуха.
Во всех описанных случаях ошибочный диагноз привел бы к большим финансовым убыткам. Ошибкой было бы снабжать циклоны звукопоглощающим, а не звукоизолирующим покрытием либо начать проводить обширную акустическую обработку сушилок или. других участков установок, даже не установив, что за шум ответственны именно циклоны. В случае со световым колодцем незнание эффектов стоячих волн привело бы к весьма трудным и дорогостоящим попыткам подавать воздух в конденсаторы через воздухопроводы с глушителями, а также заглушать выходную трубу — хорошо, если бы все это хотя бы на 10 дБ снизило шум. На химическом заводе хозяева были уже готовы приспособить второй глушитель у основания выхлопной трубы, хотя источник неприятности находился много выше по течению. Чтобы снизить шум компрессоров, часто пытаются применить поглотители звука, однако при таких низких частотах они практически бесполезны, если только нет возможности построить пластинчатый глушитель больших размеров.
Поскольку на входе таких компрессоров почтя отсутствует шум на средних и низких частотах, установка подобного пластинчатого глушителя была бы большой и непроизводительной затратой.
Кустарные попытки снижения шума на заводах часто приводят к лишним хлопотам. Владелец одного крупного автомобильного завода пытался справиться с шумным пылесосом в литейном цехе при помощи трехстороннего акустического экрана, который обошелся ему в 4000 фунтов стерлингов. Будь экран на метр выше, он дал бы небольшой эффект в одном направлении, но это повышение сделано не было, а так как экран был изготовлен просто из обычных перегородок, устанавливаемых в конторских помещениях, и поглощающие материалы не применили, то в итоге положение только несколько ухудшилось, так как стенки, расположенные вокруг механизма, отражали звук.
Аналогичная ситуация, но в значительно уменьшенном масштабе встретилась мне в приквартирном гараже под жилым помещением, где шум создавался небольшим электрическим насосом. В жилое помещение шум проникал как по воздуху, так и по стенам. Пытаясь улучшить положение, вокруг насоса соорудили дощатый ящик, выложенный фибровым картоном, но стенки ящика соприкасались с насосом, что улучшало условия излучения звука: уровень шума в октаве 125 Гц поднялся на 2 дБ. Под машиной поместили резиновую подстилку; разумеется, тонкий слой резины не обладал достаточной податливостью, но мало того — трубопровод насоса по-прежнему жестко соединял насос с полом и стенами!
Иногда вы можете досыта надавать рекомендаций, и все безуспешно, потому что монтажники понятия не имеют о мерах борьбы с шумом, не знакомы с самими устройствами и не понимают их действия. Некий подрядчик по вентиляционным системам установил одну из них в небольшой конторе, расположив оборудование в незанятом помещении над потолком, конторы, изготовленным из стеклянных панелей. В этом случае не только следовало применить пластинчатые глушители в воздуховодах, но и было совершенно необходимо добиться полной механической изоляции вентилятора от структурных элементов постройки.
То, что какие- то акустические мероприятия необходимы, сообразили уже после окончания работы; пришлось разработать новый проект монтажа опорной плиты вентилятора и мотора. К сожалению, мастера, выполнявшие переделки, хотя и установили антивибрационные крепления, оставили на месте болты, крепившие опорную плиту к балкам перекрытия!
А вот еще один пример крушения надежд, также связанный с монтажем вентиляционной установки. По различным причинам оказалось необходимым нанести на некотором участке воздухопровода, изготовленного из листового металла, звукопоглощающую облицовку в виде 50-миллиметрового слоя микропористого материала на специальной подложке. К сожалению, установщики-монтажники обладали чрезмерной долей здравого смысла и пришли к похвальному заключению, что протекание воздуха улучшится, если установить акустическую облицовку подложкой внутрь воздуховода, вместо того чтобы приклеивать подложку к металлу. Какому-то несчастному пришлось потом ползать вдоль воздуховода, отдирая поглощающий слой от стенок собственными ногтями.
Однажды я с тяжелым сердцем посетил один завод, главный инженер которого сообщил мне, что он консультировался с многими специалистами по акустике, но все их предложения были бесполезны. Оказалось, что шум создавался множеством различных источников и что стены помещения хорошо отражали звук; поэтому все консультанты рекомендовали вместо топорных кожухов для каждого из сложных шумящих механизмов установить звукопоглощающие покрытия на потолке и в дополнение к этому мероприятию (или в замену его) установить звукопоглощающие панели на стропильных фермах под крышей. Увы, главный инженер решил сделать пробный шаг и обработал только один потолочный пролет, а потом удивлялся, почему нет никакого эффекта. Ясно, что жалкое увеличение поглощения, создаваемое малым обработанным участком поверхности, даже не приближалось к удвоению суммарного поглощения энергии, которое требуется для понижения уровня реверберационного звука на 3 дБ.
Я уже упоминал в этой книге о применении перфорированных экранов — этот случай, к сожалению, действительно имел место. Людям нравится идея малых отверстий, отсасывающих звук, и я видел механизмы, снабженные только перфорированной панелью, иногда еще для полноты картины оклеенной с обратной стороны звукопоглощающей прослойкой. Ни то, ни другое, конечно, не приводило к заметным результатам, но расходов эти мероприятия требовали; это снова подтверждает необходимость еще большей популяризации акустической науки.

[29] Нормальный калибр 20 соответствует толщине листа 0,9 мм. — Прим. ред.
Акустический словарь
АКУСТИЧЕСКИЙ — имеющий свойства или характеристики, действующие на звук или связанные со звуком: «акустические плитки», но не «акустический инженер» (если речь только не идет о коэффициенте поглощения звука инженером!).
АМПЛИТУДА — максимальное значение колеблющейся величины.
АУДИОГРАММА — график, вычерчиваемый (обычно автоматически) аудиометром, дающий характеристику слухового восприятия или величину потери слуха испытуемого в функции от частоты. Обычно строится отдельный график для каждого уха.
АУДИОМЕТР — прибор для получения (обычно автоматического) аудиограммы, создающий калиброванный сигнал в каждом телефоне и отмечающий на графике уровни, на которых испытуемый подает знак, свидетельствующий о появлении или исчезновении слышимости.
БЕЛ — десять децибел (обычно не применяется).
БИЕНИЯ — периодические усиления и ослабления амплитуды, вызываемые суперпозицией двух тонов различной частоты. Частота следования биений равна разности частот тонов.
БИНАУРАЛЬНЫЙ — использующий способность слушать двумя ушами, например с целью определения дистанции или направления. Термин применяется также и при электронном моделировании этого процесса.
БОЛЕВОЙ ПОРОГ, ИЛИ ПОРОГ ОСЯЗАНИЯ — минимальный уровень звукового давления на данной частоте, воспринимаемый испытуемым как боль в ухе.
ВОЗБУЖДЕНИЕ, ИЛИ ВОЗМУЩЕНИЕ — вынужденное изменение давления, положения или другой характерной величины.
ВОЛНА — упругое возмущение, распространяющееся в среде.
ВОЛНОВОЕ СОПРОТИВЛЕНИЕ (?c) — мера, характеризующая среду, передающую звук, и равная отношению эффективного звукового давления к эффективной скорости частиц. Оно равно произведению плотности «?» на скорость звука в среде «c».
ВОЛНОВОЙ ФРОНТ — поверхность, образованная всеми точками, в которых фаза волны имеет одно и то же значение.
ВОСПРИНИМАЕМЫЙ УРОВЕНЬ ЗВУКА (PN дБ) — уровень звукового давления случайного шума в полосе от одной трети октавы до одной октавы в окрестности частоты 1000 Гц, соответствующий, по оценке «нормальных» слушателей, громкости рассматриваемого шума.
ВРЕМЯ РЕВЕРБЕРАЦИИ — промежуток времени после выключения источника звука, в течение которого реверберационный звук данной частоты ослабевает на 60 дБ. Обычно измеряют время для первых 30 дБ ослабления и экстраполируют результат.
ВЫНУЖДЕННЫЕ КОЛЕБАНИЯ, ИЛИ ВИБРАЦИИ — колебания или вибрации, поддерживаемые путем сообщения пульсирующего потока энергии (см. также СОБСТВЕННАЯ ЧАСТОТА).
ВЫСОТА ЗВУКА — характеристика слухового восприятия, позволяющая распределить звуки по шкале от низких до высоких звуков. Зависит преимущественно от частоты, но также от величины звукового давления и формы волны.
ГАРМОНИКА — синусоидальная компонента (чистый тон) сложной периодической волны, частота которой составляет целое кратное основной частоты волны. Компоненту («обертон») с частотой, вдвое большей основной частоты, называют второй гармоникой.
ГАУССОВО (ИЛИ НОРМАЛЬНОЕ) РАСПРЕДЕЛЕНИЕ — термин, применяемый в статистике для описания величины и частоты встречаемости ошибок. Важнейшие характеристики — наиболее частая встречаемость событий в центральной (средней) точке или вблизи нее, прогрессивное убывание встречаемости событий при удалении от центра и симметрия распределения по обе стороны от центра. При случайном шуме каждую флуктуацию амплитуды считают событием, независимо от того, лежит ли она выше или ниже среднего значения. Пиковое значение каждой флуктуации эквивалентно ошибке, и распределение ошибок с течением времени — гауссово.
ГЕРЦ (Гц) — см. ЧАСТОТА.
ГРАДИЕНТ — изменение локальной скорости звука с изменением высоты над уровнем земли или с изменением какого-либо другого расстояния, приводящее к рефракции звука. Чаще всего вызывается повышением или уменьшением температуры с высотой или различиями в скорости ветра.
ГРОМКОСТЬ — суждение об интенсивности звука, выносимое человеком на основании слухового ощущения; зависит от звукового давления и частоты.
В значительной части диапазона слышимости утроение звукового давления, что почти равно 10 дБ, можно считать приводящим к удвоению громкости.
ДЕМПФИРОВАНИЕ — затрата энергии колебательной системы или частицы на преодоление трения или сил вязкости. При этом затраченная энергия переходит в тепло.
ДЕЦИБЕЛ (дБ) (одна десятая бела) — число, выражающее в логарифмической мере отношение двух величин; употребляется при большом диапазоне изменения этих величин. Бел можно определить как число десятикратных увеличений меньшей величины i2, требуемых для достижения значения большей величины i1, то есть lg(i1/i2). Число децибел получается путем умножения последней величины на 10. Чаще всего в дБ выражают уровень звукового давления; в этом случае меньшая величина обычно соответствует значению 2×10?5 Н/м2, обозначаемому как нулевой уровень давления. Уровень звукового давления в дБ примерно равен уровню интенсивности звука при нулевом уровне 10?12 Вт/м2. Величина дБА — уровень звукового давления, измеренный в дБ при помощи шумомера, содержащего корректирующую цепочку, снижающую чувствительность устройства на низких и очень высоких частотах, для того чтобы точнее имитировать чувствительность человеческого уха и получать отсчеты, дающие некоторые указания на громкость, неприятное действие или приемлемость звука. Значение дБА обычно на 10 единиц превосходит эквивалентное значение нормировочного индекса шума для данного звука.
ДИФРАКЦИЯ — отклонение от законов зеркального отражения или преломления и вообще от геометрических законов распространения волн. Типичный пример — проникновение звука в область звуковой тени позади акустического экрана.
ДИФФУЗНОЕ ПОЛЕ — звуковое поле, в каждой точке которого уровень звукового давления один и тот же, а звуковые волны распространяются одинаково во всех направлениях.
ДЛИНА ВОЛНЫ (?) — расстояние между «гребнями» синусоидальной волны или, точнее, расстояние (по перпендикуляру) между двумя фронтами, различающимися по фазе на один целый период.
Длина волны равна отношению скорости звука к частоте. Случайный и непериодический звук также можно описывать при помощи понятия частоты, а следовательно, и длины волны.
ДОПЛЕРОВСКИЙ ЭФФЕКТ, ДОПЛЕРОВСКИЙ СДВИГ — изменение частоты звука, наблюдаемое в точке, движущейся относительно источника звука и (или) относительно среды, в которой распространяется звук. Когда автомашина дает гудок, подъезжая к неподвижному наблюдателю, то в интервале между двумя последовательными колебаниями диафрагмы гудка источник звука движется туда же, куда и волна, и поэтому следующая волна создается ближе к предыдущей, чем в случае неподвижной автомашины. Получается волна меньшей длины, а значит повышается частота.
ЗАГЛУШЁННАЯ КАМЕРА — помещение со стенками, почти полностью поглощающими звук в весьма широком диапазоне частот. Заглушённая камера почти создает условия свободного поля.
ЗВУК — волновое движение в какой-либо упругой среде либо слуховое восприятие, создаваемое таким движением.

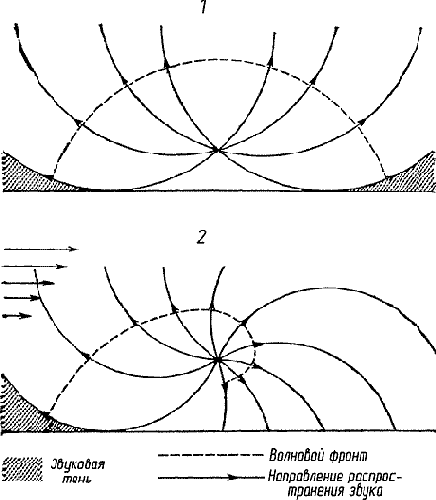

ЗВУКОВАЯ ТЕНЬ — акустический аналог световой тени; акустическая тень частично «засвечивается» вследствие дифракции.
ЗВУКОВАЯ ЧАСТОТА — частота, лежащая в слышимом диапазоне частот, примерно 20—20 000 Гц.
ЗВУКОИЗОЛЯЦИЯ — мера изоляции звука перегородкой, стеной или панелью, выраженная в дБ, Звукоизоляция равна десятикратному десятичному логарифму отношения интенсивностей падающей и прошедшей волн либо просто разности (в дБ) уровней интенсивностей падающей и прошедшей волн. Если, впрочем, речь идет о замкнутом помещении в целом, реверберация внутри него уменьшает суммарную звукоизоляцию.
ИМПЕДАНС — комплексное отношение силы (или давления) к скорости; см. также ВОЛНОВОЕ СОПРОТИВЛЕНИЕ.
ИНТЕНСИВНОСТЬ — поток энергии через единичную площадку, передаваемый звуковой волной; имеет размерность Вт/м2, может быть выражена в децибелах относительно некоторого уровня.
Для плоской свободной бегущей волны интенсивность равна p2/?c, где p — звуковое давление, ?c — волновое сопротивление среды.
ИНФРАЗВУКОВОЙ — имеющий частоту, меньшую звуковых частот.
КОСТНАЯ ПРОВОДИМОСТЬ — способ, которым звук может проникнуть во внутреннее ухо и быть услышанным, не проходя через воздух в слуховом проходе.
КОЭФФИЦИЕНТ ПОГЛОЩЕНИЯ (?) — если поверхность находится в звуковом поле, то «?» есть отношение звуковой энергии, поглощенной поверхностью, к энергии, падающей на нее. Если поглощается 60 % падающей энергии, то коэффициент поглощения равен 0,6.
КОЭФФИЦИЕНТ СНИЖЕНИЯ ШУМА — усредненное значение коэффициента поглощения данной поверхности или данного материала на частотах 250, 500, 1000 и 2000 Гц; используется как упрощенный показатель эффективности акустических плиток.
КРИТЕРИЙ РИСКА ПОВРЕЖДЕНИЯ СЛУХА — уровень шума, задаваемый в зависимости от частоты и таких факторов, как форма волны (например, чистый тон, случайный шум) и прерывистость, при котором вероятность стойкого понижения слуха превосходит определенную величину.
КРИТИЧЕСКАЯ ЧАСТОТА — самая низкая частота, при которой еще возможен резонанс совпадении для данной панели и выше которой звукоизоляция панели понижается. Чем меньше упругость панели и чем она тоньше, тем выше критическая частота. В Приложении 1 даны некоторые типичные значения критической частоты.
МАСКИРОВКА — повышение порога слышимости данного звука вследствие воздействия другого звука; наиболее ярко выражена в случае, когда маскируемый звук выше маскирующего.
НЕПРЕРЫВНЫЙ СПЕКТР — частотный состав звука, характеризующийся непрерывным распределением частотных компонент во всем диапазоне.
НОЙ — единица шумности, связанная с воспринимаемым уровнем, выраженным в PN дБ.
НОРМИРОВОЧНЫЕ КРИВЫЕ И НОРМИРОВОЧНЫЕ ИНДЕКСЫ ШУМА — наборы кривых, связывающих уровни звука в октавных полосах с приемлемостью для тех или иных условий — от заводского шума до квартирного.
Результаты октавного анализа шума наносят на график нормировочных кривых шума, и наибольший номер кривой, превышенный уровнем шума в одной или нескольких октавных полосах, считается нормировочным индексом шума. Существует также арифметический метод нахождения этого индекса. В широкой практике предпочитают пользоваться оценкой шума в дБА как более адекватной.
ОКРУЖАЮЩИЙ ШУМ — фоновый шум или общий доминирующий шум на данном участке (иногда в отсутствие шума, подлежащего исследованию).
ОКТАВА — интервал между двумя звуками, частоты которых различаются вдвое.
ОСНОВНАЯ ЧАСТОТА — частота повторения для периодической функции, определяется (нестрого) как низшая частота сложной периодической волны, иногда называется первой гармоникой (см. также СУБГАРМОНИКИ).
ПЕРИОДИЧЕСКИЙ — постоянно повторяющийся без изменений через равные промежутки времени, называемые периодом. Классический пример — синусоидальная волна.
ПИКОВЫЙ УРОВЕНЬ ЗВУКОВОГО ДАВЛЕНИЯ — значение (в дБ) наибольшего звукового давления (в отличие от среднеквадратичного, или эффективного, звукового давления).
ПЛОСКАЯ ВОЛНА — волна, в которой волновые фронты — плоскости, параллельные друг другу.
ПОЛЕ — область, где происходят интересующие нас акустические явления.
ПОЛОСА — участок частотного спектра, например одна октава, половина октавы, треть октавы.
ПОРОГ СЛЫШИМОСТИ — минимальный уровень звукового давления, воспринимаемый слухом испытуемого на данной частоте.
ПРЕСБИКУЗИС ИЛИ ПРЕСБИАКУЗИС — тугоухость (обычно для высоких звуков), развивающаяся с возрастом.
ПОТЕРЯ СЛУХА — повышение порога слышимости в данном ухе на данной частоте (выраженное в дБ) относительно нормального порога.
ПУЧНОСТЬ — точка, линия или поверхность, на которой амплитуда колебаний достигает максимума (см. также УЗЕЛ).
РЕВЕРБЕРАЦИЯ — звук, образующийся в помещении в результате многократных отражений от ограждающих поверхностей.
Реверберационный звук продолжает некоторое время звучать еще и после прекращения излучения звука источником (см. ВРЕМЯ РЕВЕРБЕРАЦИИ).
РЕЗОНАНС — система находится в резонансе при вынужденных колебаниях на данной частоте, если амплитуда ее колебаний уменьшается как при увеличении, так и при уменьшении частоты вынуждающей силы.
РЕЗОНАНС (ИЛИ ЭФФЕКТ) СОВПАДЕНИЙ — совпадение длины изгибной волны, распространяющейся по панели, с длиной волны следа падающей звуковой волны на панели. Частоту, ниже которой резонанс совпадений невозможен, называют критической частотой.
РЕЗОНАНСНАЯ ЧАСТОТА — частота, на которой имеет место резонанс.
РЕФРАКЦИЯ, ИЛИ ПРЕЛОМЛЕНИЕ — изменение направления распространения звука при переходе из одной среды в другую или при прохождении области градиента скорости звука.
СВОБОДНАЯ БЕГУЩАЯ ВОЛНА — волна, распространяющаяся в безграничной среде (теоретическое представление).
СВОБОДНОЕ ПОЛЕ — область, в которой отсутствуют существенные отражения звука.
СВЯЗАННЫЕ МОДЫ — моды, оказывающие взаимное влияние друг на друга.
СДВИГ ПОРОГА — изменение (временное или постоянное) порога слышимости у данного субъекта.
СИНУСОИДАЛЬНАЯ ВОЛНА — волна, изменяющаяся во времени и в пространстве по закону синуса. Это самый простой вид волны, и его часто называют чистым тоном. Проекция точки, равномерно движущейся по окружности, на прямую, лежащую в плоскости окружности, перемещается по закону синуса угла, описываемого радиус-вектором точки.
СИНУСОИДАЛЬНЫЙ — изменяющийся пропорционально синусу угла.
СКОРОСТЬ ЧАСТИЦ — для того чтобы передавать звук в среде, волна, проходящая через какую-либо точку, должна приводить в колебание частицу, находящуюся в этой точке. Существенными могут явиться значения скорости в данный момент, максимальные значения, среднеквадратичные, или эффективные, значения; при данном эффективном звуковом давлении эффективная скорость частиц изменяется обратно пропорционально волновому сопротивлению.
СЛУЧАЙНЫЙ ШУМ — шум сплошного спектра, вызванный случайными колебаниями давления или аналогичные флуктуации любой другой величины.
СОБСТВЕННАЯ ЧАСТОТА — частота, на которой система свободно колеблется после прекращения соответствующего возбуждения.
СОН — единица громкости, рассчитанная на получение приблизительно равномерной шкалы громкости.
СПЕКТР — совокупность частот, образующих данный звук.
СРЕДА — вещество, по которому передается звуковая волна.
СРЕДНЕКВАДРАТИЧНОЕ ЗНАЧЕНИЕ — эффективное значение колеблющейся величины: результат возведения в квадрат, усреднения и последующего извлечения квадратного корня. Максимальное звуковое давление в синусоидальной волне в
СРЕДНЯЯ ДЛИНА СВОБОДНОГО ПРОБЕГА — среднее расстояние, пробегаемое звуком между двумя последовательными отражениями в помещении.
СУБГАРМОНИКА — колебание с частотой, равной основной частоте периодической волны, разделенной на целое число.
СУПЕРПОЗИЦИЯ — арифметическая комбинация полей двух или более волн.
ТОН — звук определенной высоты.
УГЛОВАЯ ЧАСТОТА (?) — из математических соображений удобно пользоваться частотой, выраженной в герцах, умноженной на 2?, что эквивалентно углу в 360°, выраженному в радианах. Угловая частота ? = 2?f, таким образом, есть частота, выраженная в радиан/с.
УЗЕЛ — точка, линия или поверхность, на которых амплитуда волны равна нулю.
УРОВЕНЬ — значение данной величины в децибелах.
УРОВЕНЬ ЗВУКОВОГО ДАВЛЕНИЯ — эффективное звуковое давление, или среднеквадратичное значение отклонений давления от атмосферного давления, вызванных прохождением звуковой волны, выраженное в децибелах относительно давления 2×10?5 Н/м2.
УРОВЕНЬ ЗВУКОВОЙ МОЩНОСТИ — полная звуковая энергия, излучаемая источником за 1 с, выраженная в децибелах, обычно относительно уровня 10?12 Вт.
ФАЗА — мера «попадания в такт» или «выхода из такта» для звука или другой периодической функции. Измеряется в угловой мере в градусах или, лучше, в радианах (360° = 2? радиан); если, например, одна синусоидальная волна отстает от другой, так что минимумы первой совпадают по времени с максимумами второй, то говорят о расхождении по фазе на ? радиан, или на 180° (см. также УГЛОВАЯ ЧАСТОТА).
ФОН — единица уровня громкости (см. СОН).
ЦИКЛЫ В СЕКУНДУ — см. ЧАСТОТА,
ЧАСТИЦА — в теоретическом смысле бесконечно малый объем вещества или среды; практически — достаточно малый объем.
ЧАСТОТА — число повторяющихся циклов движения, которое колебательная система или частица совершает в течение 1 с; выражается в герцах (Гц) или в цикл/с. Непериодические волны также можно характеризовать понятием частоты, но в этом случае частотой считается число повторений процессов нарастания и убывания амплитуды данной величины.
ШУМ — звук, нежелательный для слушателя, бессмысленный, случайный звук.
ШУМОВЫЕ КРИТЕРИИ — наборы кривых, связывающих уровни звука в октавных полосах с помехой разборчивости речи и приемлемостью для тех или иных условий (обычно для разных типов конторских помещений).
ЭФФЕКТ ВЕЧЕРИНКИ — способность «настроиться» на один голос среди шума других голосов.
ЭФФЕКТИВНЫЙ — термин «эффективный», как например, выражение «эффективное звуковое давление», означает среднеквадратичное значение.
ЭХО — отраженный звук, достигающий слушателя с таким большим запозданием, что вызывает ощущение, отдельное от ощущения прямого звука.
Аннотация
Борьба с шумовым загрязнением окружающей среды— одна из актуальнейших научно-технических проблем нашего времени. Этому вопросу посвящена книга английского инженера Р. Тэйлора, много лет отдавшего практической борьбе с шумом.
Широкий охват материала, популярность изложения, живой язык — все это, бесспорно, привлечет к книге внимание акустиков, конструкторов, строителей, врачей-гигиенистов и всех, кто интересуется проблемами современной науки и техники.
RUPERT TAYLOR, NOISE
Second edition
Penguin Books, Harmondsworth,
Middlesex, England
Шум. Пер. с англ. Д. И. Арнольда. Под ред. М. А. Исаковича. М., «Мир», 1978.
308 с с ил (В мире науки и техники)
Редакция научно-популярной и научно-фантастической литературы
© Rupert Taylor, 1970, 1975
© Перевод на русский язык, «Мир», 1978
Сканирование, OCR, вычитка, HTML-верстка — Иван Сторожев (ivanstor
Подробные выходные данные книги >>
Какого заглушения можно добиться? Как конструировать малошумящие механизмы?
Как конструировать малошумящие механизмы? Что нужно изменить в конструкции, чтобы уменьшить их шум?
Мы уже познакомились с тремя этапами создания шума: исходное возмущение, его усиление и видоизменение, а также излучение звука. Если вы не считаете, что таблетка аспирина излечит вас от неприятного ощущения, вызванного гвоздем, торчащим из сиденья стула, то, когда речь пойдет о шуме, вы, конечно, сразу подумаете, нельзя ли устранить исходное возмущение? Разумеется, это наилучший подход, но часто ли можно им воспользоваться? Возьмем, например, дизельный двигатель. Исходное возмущение здесь — рост давления в камере сгорания, но ведь это и есть сам источник мощности двигателя. В турбореактивном двигателе сжигание горючего, сопровождаемое шумом, — единственный способ создать требуемое ускорение газов, направленное в сторону, обратную движению. В пневматическом перфораторе шум создают повторяющиеся удары наконечника зубила,— но именно для этого и спроектировал весь механизм. Таким образом, перспективы не представляются многообещающими, однако в действительности здесь возможностей для снижения шума больше, чем кажется на первый взгляд.
В гл. 6 мы рассматривали график давления в цилиндре дизеля и видели, что при помощи анализа Фурье это давление можно представить в виде суммы компонент — чистых тонов с соответственно подобранными амплитудами и фазами. Амплитуды компонент высших гармоник определяли уровень шума, обусловленного резонансами корпуса двигателя. Если бы нам удалось добиться того, чтобы спектр Фурье достаточно резко падал на высоких частотах, то уровень звука мог бы снизиться децибел на 15.
На рис. 47 показаны три графика давления в цилиндре некоторого дизельного двигателя, совершающего 1000 об/мин. Рис. 47, a соответствует вращению дизеля сторонним двигателем, когда горючее вообще не впрыскивается: воздух просто сжимается и расширяется при проворачивании вала двигателя.
Это наиболее гладкая кривая изменения давления, какую только можно получить; на рис. 48 показано, что, начиная примерно со 100 Гц, величина компонент Фурье в этом случае спадает очень быстро. К сожалению, использовать двигатель в этом режиме никому не нужно! Кривая b представляет график давления того же двигателя в условиях наибольшей плавности изменения давления, которую можно получить при собственном ходе двигателя. Обратите внимание на несколько более острый пик давления и на крутой прямолинейный участок вблизи верхней мертвой точки (в. м. т.). Это — момент, непосредственно следующий за впрыскиванием горючего, когда происходит его сгорание. В этом случае сгорание протекает постепенно, за время, в течение которого вал поворачивается на 20°. На рис. 48 показан спектр и для этих условий. Ввиду менее плавной формы кривой давления высшие компоненты разложения в спектр примерно на 20 дБ превышают по величине соответствующие значения для кривой a. За исключением «горбика» в области 1600 Гц, кривая b не менее плавная, чем соответствующая кривая для бензинового двигателя с той же величиной максимального давления в цилиндре. «Горбик» обусловлен резонансом газа в камере сгорания, когда он «ударяется» о стенки.
 |  |
 |  |
| Рис. 47. Осциллограммы давления в цилиндре дизеля при вращении посторонним двигателем (a), наиболее гладкая кривая при собственном ходе двигателя (b), наиболее крутая кривая при собственном ходе двигателя (c). Все кривые сняты при 1000 об/мин (в. м. т .— верхняя мертвая точка). |
Этот частотный спектр немногим лучше спектра пилообразного сигнала (с сигналами такого вида встречаются в электронике), сравниться с которым по шумности не может ни один двигатель, даже созданный самым злонамеренным проектировщиком.
 |
| Рис. 48. Частотные спектры кривых, представленных на рис. 47. |
Однако регулировка момента вспышки не единственный существенный фактор. Важно также, как именно горючее впрыскивается в камеру сгорания. Если оно попадает на стенки камеры, то наблюдается неравномерность распределения горючего и воздуха в камере.
Тогда сгорание топлива происходит медленнее, чем при впрыскивании горючего в середину камеры, где мгновенно образовалась бы смесь горючее — воздух. Поэтому в первом случае горение — более медленный процесс и наклон кривой давления не такой крутой; субъективно мы обнаружим, что стук в дизеле почти полностью исчез; в принципе это похоже на предупреждение детонации в бензиновом моторе, где высокая степень сжатия достигается путем применения высокооктанового бензина, что предупреждает преждевременное самовозгорание при высокой температуре, создаваемой большим сжатием, и регулирует процесс сгорания топлива.
Теоретически, чем более плавно идет график давления в цилиндре, тем больше должен быть коэффициент полезного действия двигателя. В конце концов, двигатель — это «шумовая машина», в которой требуемая мощность создается в результате превращения основной частоты колебаний давления в цилиндре в механическое вращение при помощи поршней и коленчатого вала. Энергия, заключенная в высших гармониках, бесполезна, поскольку колебания поршня в цилиндре происходят только на основной частоте. Чем более сглажен график давлений, тем большая часть энергии приходится на нижнюю гармонику и может быть передана на коленчатый вал.
Что можно сказать об исходных возмущениях в других двигателях, например в турбореактивном двигателе? Здесь дело обстоит иначе: хотя для получения струи сгорание топлива необходимо, флуктуации давления не нужны. Постоянное давление в цилиндре двигателя дизеля бесполезно, но постоянное давление в камере сгорания реактивного двигателя было бы идеалом! Действие реактивной струи никак не связано с колебаниями давления, которых мы пока не можем избежать просто из-за недостаточно высокого уровня современной техники.
Наиболее нежелательные флуктуации давления возникают не в камере сгорания, а после выбрасывания газов из сопла при турбулентном смешении их с окружающим воздухом.
Множество исследований проводилось и продолжает проводиться с целью добиться более плавного смешения отработанных газов и воздуха на выходе из сопла. Испытывались сопла разных конструкций, но основной фактор, который необходимо учитывать при любой модификации, — это, конечно, сохранение тяги двигателя. В ранних разработках применяли сильную гофрировку сопла (рис. 49), облегчающую перемешивание вследствие более глубокого засасывания воздуха в струю газа непосредственно позади сопла. Это давало возможность снизить уровень шума в диапазоне средних частот на 6—7 дБ. Было также установлено, что уменьшение диаметра сопла сдвигает частотный диапазон шума вверх, а поскольку поглощение звука в воздухе растет с частотой, это, казалось, давало некоторый выигрыш. Но ввиду того что наибольшая чувствительность нашего уха к шуму лежит вблизи 4000 Гц, а проблема шума самолета встает наиболее остро, когда самолет летит вблизи земли, в целом это мероприятие ухудшало ситуацию.
 |
| Рис. 49. Восьмилепестковый глушитель реактивного двигателя. |
Воздух, прошедший снаружи двигателя, менее турбулентен, чем струя, что само по себе уже снижает шум; кроме того, благодаря наличию промежуточного слоя воздуха, обтекающего двигатель, смешение газов струи и холодного атмосферного воздуха происходит гораздо более плавно.
Дело было бы попроще, если бы шум турбореактивного (или турбовентиляторного) двигателя создавала только струя; в действительности это не так. Есть также возмущения, обусловленные аэродинамическими взаимодействиями при вращении лопаток компрессора и (в гораздо меньшей степени) лопаток турбины. Последние поколения двигателей фирмы Роллс-Ройс воплощают в себе главное нововведение в этой области: обычные входные направляющие лопатки здесь полностью выброшены, благодаря чему исключен важный источник возмущений, вызываемых прохождением каждой лопатки через области пониженной скорости воздуха позади неподвижных направляющих лопаток. Шум взаимодействия венцов ротора и статора был снижен путем увеличения зазора между венцами и подбором наилучшего соотношения между числами лопаток в одном и другом венце.
Эти двигатели снабжены также тремя отдельными пустотелыми концентрическими приводными валами, что позволяет снизить скорость вращения вентилятора, который приводится в движение другим валом, чем компрессор. Кроме того, двигатель имеет также устройство, предназначенное для изменения площади и формы сопла от круговой до прямоугольной, это изменяет характеристику направленности шума, отклоняя большую часть его вбок; в результате было получено снижение шума у поверхности земли на 3 дБ. Дальнейшего уменьшения шума двигателя удалось достигнуть при помощи значительного количества звукопоглощающей облицовки, встроенной в различные воздуховоды. Как мы увидим в следующей главе, звукопоглощающая облицовка воздуховода может значительно ослабить бегущий вдоль него звук. В каждом двигателе звукопоглощающей облицовкой покрыто около 20 м2 поверхности воздухоприемника вентилятора и выходного воздуховода (рис. 50).
В низкотемпературных воздуховодах используются волокнисто-пористые пластмассы, в горячих участках — металло-волокнистые материалы. Как показано в гл. 8, частотный диапазон эффективности волокнистых поглотителей сдвигается вниз при устройстве зазора между ними и стенкой. Поэтому облицовка воздуховода вентилятора, где частоты более низкие, чем в выхлопном газопроводе, укреплена с зазором, тогда как в выхлопном газопроводе в этом не было нужды, поскольку шум турбины более высокочастотный. Конечно, самый низкочастотный звук генерируется на струе, уходящей от двигателя, и никакие поглощающие облицовки тут не помогут. Однако ввиду большой степени двухконтурности шум струи двигателя RB 211 оказывается ниже шума вентилятора, компрессора и турбины, взятых вместе.
 |
| Рис. 50. Звукопоглощающая облицовка авиационного двигателя (жирная линия). |
Однако шум многих других механизмов можно значительно снизить. Например, для дыропробивного пресса можно изготовить пунсон с разной высотой режущей части в разных точках, чтобы удар по изделию не приходился одновременно по всей поверхности. Резкость удара при этом сильно снизится. Разумеется, если появится возможность заменить резкий удар непрерывно нарастающим давлением, как в гидравлическом прессе, проблема шума будет почти исключена.
Удары, возникающие при действии многих механизмов, по существу, никак не связаны с их работой.
В этих случаях эффективность механизма не пострадает от применения амортизирующих прокладок и подкладок. При ударе какой-нибудь деталью по амортизирующему элементу последний сожмется, поглощая энергию удара, которая в результате потерь на трение, вызванных внутренним поглощением в материале, обратится в тепло. Различные дыропробивные прессы содержат множество источников совершенно излишнего ударного звука, который можно подавить при помощи резиновых[26] амортизирующих подкладок.
Чтобы такие резиновые прокладки или подкладки выполняли свои функции не только на высоких частотах, они должны быть достаточно толстыми и податливыми. Ясно, что при отсутствии существенной деформации материала нельзя получить большое поглощение энергии, поэтому иногда приходится использовать прокладки толщиной до 20—30 мм. Важно отдавать себе отчет в том, что резина практически несжимаема. Это может звучать подобно выражению «вода не текуча», и, однако, это верно. Резину можно сильно продеформировать, только подвергая се сдвиговым напряжениям, но не путем всестороннего сжатия. Наступив на маленький кусочек резины, мы расплющим его, но только потому, что он раздастся во все стороны. Такое выпячивание в стороны происходит вследствие сдвигающих напряжений, действующих под прямым углом к приложенной силе. Если вставить кусочек резины в стальное кольцо, легко обнаружить, что он перестанет сжиматься: он не сможет более раздаваться в стороны.
С этой важной особенностью поведения резины мы встретимся еще не раз. Пока речь идет о поглощении энергии ударов, следует учитывать, что при сжатии большого куска сплошной резины он окажется податливым только в той мере, в какой он сможет раздаваться в стороны с боков. Если раздаваться ему некуда или если его боковая поверхность мала, как в большом листе, то резину можно рассматривать как жесткое тело. По этой причине для поглощения ударов микропористая резина (с закрытыми порами) зачастую пригоднее, чем сплошная, потому что воздушные карманы пор позволяют резине деформироваться во всех направлениях.
При небольших нагрузках микропористая резина действительно дает гораздо большую деформацию, но не менее важно то, что при большой нагрузке она сплющивается и снова становится как бы сплошной. К сожалению, случаи резких ударов в механизмах встречаются довольно часто. Например, пишущая машинка работала бы гораздо тише, если бы ее валик был сделан из микропористой резины. Правда, тогда отпечатки букв были бы едва заметны!
На примере реактивного двигателя мы видели, что снизить аэродинамические возмущения может оказаться очень трудным. Для твердых тел, движущихся относительно воздуха, применение обтекаемых форм напрашивается в первую очередь; хорошее аэродинамическое проектирование лопастей вентиляторов, во всяком случае, может исключить излишнее вихреобразование. В частности, существенно, чтобы угол атаки лопастей не был слишком велик. Во всех случаях, когда имеет место взаимодействие ротор — статор, например между лопастями вентилятора и его стойками или между ротором и статором электромотора, увеличение просвета эффективно снижает аэродинамические возбуждения. Этот способ может, однако, вступить в противоречие с другими соображениями: например, раздвигание ротора и статора может снизить коэффициент полезного действия механизма. В некоторых центробежных вентиляторах уровень шума на частоте прохождения лопастей можно уменьшить путем увеличения просвета между ротором и языком улитки Важно также избегать турбулентности на входе вентилятора. Дело в том, что размеры вихрей могут оказаться настолько большими, что они повлияют на подъемную силу лопастей, а изменение подъемной силы означает колебания давления, а следовательно, и шум.
Безусловно, положение почти всегда можно улучшить тщательным подбором числа элементов в роторе и статоре. Четырехлопастный ротор, вращающийся в непосредственной близости к четырем направляющим лопаткам, создает гораздо более сильный звук, чем если бы направляющих лопаток было три или пять. Как правило, числа лопаток ротора и статора не должны находиться в простом отношении.
Тогда различными будут не только основные частоты, создаваемые тем и другим, но и несколько первых гармоник. Выгода получается двоякая: интенсивность дискретных тонов в шуме уменьшится, а раздражающее действие шума снизится, ввиду того что распределение отдельных тонов и их гармоник на более широкий частотный диапазон сделает их менее ощутимыми.
Переходя к механическим исходным возмущениям, заметим, что часто шум можно существенно снизить, уменьшая заводские допуски. Шум шарикоподшипников свидетельствует о неправильной форме шариков и колец: когда-нибудь с этим будет покончено, Даже если для этого потребуется отливать шарики в условиях невесомости на заводе, размещенном на спутнике Земли! Шум вращения при большом числе оборотов может быть снижен путем лучшей балансировки. Когда приходится иметь дело с флуктуирующей силой, следует обратиться к соображениям, рассмотренным для дизеля. Если удастся устранить резкие флуктуации, интенсивность высших гармоник Фурье будет снижена. Если можно нарушить регулярность флуктуации, звуковая энергия распределится на более широком участке спектра и не будет сосредоточена только на нескольких частотах.
В ближайший раз, когда вы займетесь проверкой покрышек на колесах вашей автомашины (пока они еще не изношены), обратите внимание на узор выступов на катящейся поверхности, особенно по краям: вы увидите, что поперечные прорези между участками выступающей резины расположены нерегулярно, так что расстояния между ними постепенно изменяются от узких к широким. Это делается для того, чтобы на ходу шины не «свистели»; при такой неравномерности слышно только шипение случайного характера.
На одном участке автострады М10 в порядке эксперимента было использовано бетонное покрытие с поперечными канавками для стока воды. Оказалось, что канавки вызывали громкий визгливый шум, когда над ними проезжали машины, так что встревоженные шоферы на этом участке съезжали на обочину, чтобы взглянуть, не приключилось ли чего-нибудь с задними осями.
На другом участке шоссе канавки прорезали на двух чередующихся расстояниях друг от друга, но, как и следовало ожидать, шум и в этом случае состоял из чистых тонов. Избежать этого можно только при полностью случайном распределении промежутков либо при тщательно рассчитанном законе чередования узких и широких промежутков. Последний метод позволяет создать впечатление настолько быстрой трели, что в результате шум распределяется по более широкой частотной полосе: к более широкополосному шуму приводят оба метода. Раньше думали, что причина возникновения чистых тонов — резонансы шин, но это оказалось ошибочным. Хотя выяснилось, что с визгливым шумом бороться можно, все же шум шин на таких шоссе оказался сильнее, чем при качении по гладкой поверхности; в этом убедились на своем печальном опыте неудачники, поселившиеся по соседству с автострадой М10.
Возникает интересная возможность покрывать поверхность дороги канавками, в какой-то мере аналогичными бороздкам граммофонной записи, и создавать таким образом нечто вроде говорящих дорожных знаков. К сожалению, высота «голоса» дороги будет меняться в зависимости от скорости автомашины: мы услышим голос Поля Робсона при малой скорости и писк утенка Дональда (из мультипликаций Диснея)— при высокой. Можно было бы применять постоянные знаки, залитые в бетон, и изменяемые знаки, создаваемые выдвиганием специальных планок над поверхностью дороги при помощи гидравлического устройства. Поскольку предлагаемая система никогда не сможет быть использована для рекламных целей, она имеет ряд преимуществ, например может служить для предупреждения о дорожных пробках на шоссе при тумане.
Подобный тип исходных возмущений встречается во многих механизмах. Если располагать зубцы циркулярной пилы не строго регулярно, можно было бы, тщательно рассчитав промежутки между ними, растянуть по частоте спектр как аэродинамических возмущений, так и колебаний самой пилы. Для этой же цели в охлаждающих вентиляторах радиаторов автомашин нарушают регулярность в расположении лопастей, что придает им непривычный вид.
То же можно сделать с резцами фрез фрезерных и фасонно-фрезерных станков и с канавками сверл.
Однако, если бы все эти исходные возмущения можно было бы отъединить от их усилителей и излучателей-громкоговорителей, жизнь стала бы гораздо тише. Поэтому, если нам и не удается снизить исходные возмущения, еще не все потеряно: во многих механизмах можно достаточно эффективно воздействовать на остальные два звена шумопроизводящей цепочки.
Напоследок вернемся еще раз к дизельному двигателю и посмотрим, что можно сделать с механизмами усиления и излучения, чтобы уменьшить шум. Мы уже знаем, что основная часть шума, возникающего в камере сгорания, не достигает полностью наружного пространства и это обусловлено различием импедансов между газом в камере сгорания и картером и цилиндровым блоком. Нам известно также, что главная причина снижения импеданса картера и блока — их резонансы. Если бы удалось ввести какой-либо вид поглощения в структуру картера и цилиндрового блока, который бы уменьшал амплитуду резонанса, был бы сделан важный шаг вперед.
Этому вопросу были посвящены многие исследования; первым начал их д-р Тео Прид, работая в одной промышленной компании; затем он продолжил изучение вопроса, перейдя в Институт исследования шума и вибраций в Саутгемптонском университете. Промышленная компания изготовляла оборудование для впрыскивания горючего в дизелях; чтобы доказать, что инжектор не вносит существенного вклада в шум дизельного двигателя, было предпринято изготовление малошумящего дизеля. Попытки оказались удачными, и было создано два типа двигателей, уровень шума которых субъективно имел, грубо говоря, половинную громкость по сравнению с двигателями обычного типа. Проблема постройки малошумного двигателя решалась двумя путями. Первый — изготовление двигателя с сильно задемпфированными стенками, второй — использование таких материалов и такой формы картера и цилиндрового блока, при которых их жесткость возрастала настолько, что резонансные частоты увеличивались примерно в 5 раз.
В соответствии с этим было построено два почти одинаковых экземпляра двигателя первого типа. Основная рама четырехцилиндрового двигателя с тремя подшипниками коленчатого вала была сварена из стальных листов и несла рубашки охлаждения цилиндров и подшипники коленчатого и кулачкового валов. Элементы конструкции, так же как и головки цилиндров, были стандартными. Такая решетчатая конструкция картера и цилиндрового блока выдерживала все возникающие напряжения, а поскольку общая наружная поверхность каркаса была очень мала, излучение шума резко снижалось. Однако залить в такой решетчатый каркас воду и масло было невозможно. Оставалось найти материалы для боковых стенок, которые бы не усиливали колебаний каркаса вследствие резонанса: к сожалению, некоторое увеличение шума было неизбежно просто в результате увеличения суммарной наружной поверхности. Были изготовлены съемные панели из различных материалов: стали, свинца, пластмасс и слоистых конструкций («сандвичей») сталь — резина — сталь. Панели из свинца и пластмасс с их большими внутренними потерями были очень эффективны, но в конечном счете были выбраны слоистые конструкции из стали и резины. Эти панели крепились к ребрам каркаса множеством маленьких винтиков; оказалось, что эти панели излучают шум с уровнем на 15 дБ меньше, чем чугунные стенки обычного картера. В дополнение маслоотстойник картера был изолирован от каркаса при помощи резиновой ленты, а другие крупные металлические крышки, например крышка распределительного устройства, были сильно задемпфированы (они изготовлялись из таких же сандвичей сталь — резина).
Наибольшие вибрации в дизельном двигателе испытывает коленчатый вал. Это вызвано, как и следовало ожидать, тем, что все скачки давления в камерах сгорания непосредственно передаются на вал, К сожалению, на одном конце вала имеется шкив, и этот шкив ведет себя подобно громкоговорителю. При испытании описываемого «экспериментального экземпляра двигателя» оказалось, что, если снять шкив, шум на частоте 1600 Гц (собственная частота шкива) снижается на 25 дБ.
Поэтому был сконструирован шкив из двух частей, что позволило изолировать его от вала: центральная втулка укреплялась на валу, а наружная часть шкива, с большим диаметром отверстия, соединялась с ней при помощи резиновой муфты. По сравнению с обычной конструкцией шкива это давало 15 дБ выигрыша на частоте 1600 Гц.
В результате, после того как снизили также шумы всасывания и выхлопа, а коробка передач была сильно звукоизолирована, шум в «экспериментальном двигателе» снизился по сравнению с обычным примерно на 10 дБ, начиная от 400 Гц и выше. Если не считать низкие частоты, на которых двигатель колебался как целое и на которых поэтому никакое демпфирование помочь не могло, указанные мероприятия снизили шум до уровня, создаваемого бензиновым двигателем той же мощности, и устранили неприятный стук, характерный для дизелей.
Другой тип двигателя был построен совершенно иначе и во многих отношениях меньше подходил для практического осуществления. Картер и цилиндровый блок были отлиты из магния, и толщина их стенок составляла около 30 мм. Вследствие малой плотности магния вес двигателя не превышал обычных значений, но ввиду большой толщины стенок их жесткость на изгиб значительно повысилась. Возникли существенные практические проблемы, связанные с малой прочностью магния на разрыв, а также с его подверженностью гальванической коррозии, но эти трудности удалось преодолеть. Двигатель был снабжен сильно задемпфированными крышками распределительного устройства и клапанных рычагов, а также звукоизолированными маслоотстойником картера и шкивом коленчатого вала, аналогичными тем, которые были применены в экспериментальном двигателе первого типа.
Описываемая конструкция обладала двумя достоинствами. Высокая изгибная жесткость стенок снижала амплитуду вибраций на низких частотах, а обусловленное жесткостью увеличение собственных частот переводило резонансы в ту область, где компоненты Фурье внутрицилиндрового давления имели уже малую величину.
По сравнению с первым типом этот двигатель имел преимущество на низких частотах и давал примерно тот же результат на средних и высоких частотах.
Результаты, полученные в промышленной компании и развитые в Саутгемптоне, легли в основу субсидируемого правительством Проекта бесшумного пассажирского транспорта. Институт исследования шума и вибраций разработал малошумящие двигатели, основанные на образцах фирм «Роллс-Ройс» и «Бритиш Лейланд»; одновременно Исследовательское общество моторостроительной промышленности и Лаборатория дорожных исследований проводили дополнительную исследовательскую работу по шумам самой автомашины и по шуму шин. Целью было построить грузовик, уровень шума которого был бы на 10 дБ ниже, чем в существующих моделях, и таким образом показать автомобильной и моторостроительной промышленностям, что более «тихие» грузовики можно выпускать по вполне приемлемой цене. Аналогичная программа была начата и в США, хотя там исследования производились по более консервативной программе, предусматривающей вначале только звукоизоляцию двигателя, а не радикальное изменение конструкции.
Успехи, достигнутые при разработке описанных двигателей, можно, разумеется, использовать и для огромного множества других механизмов. Например, предупреждение резонансных явлений относится к наиболее плодотворным методам снижения уровня шума любого механизма. Один из способов добиться этого — ввести затухание. Очевидно, лучше всего получать требуемое затухание, применяя материалы, для которых характерно именно малое усиление колебаний при резонансе. Резина — хорошо известный представитель этой категории материалов: для ее структуры типично наличие длинных молекулярных цепей, скользящих одна по другой при деформации материала, при этом происходит потеря колебательной энергии вследствие трения.
К сожалению, невозможно построить механизм прямо из резины! Одним из наиболее важных открытий последних лет было открытие углеродных нитей.
Специальная термообработка позволяет изготовить из длинных прядей синтетического полимера длинные цепочки, образованные углеродными молекулами и обладающие высокой прочностью на разрыв. При связывании со смолами эти цепи образуют «чудо-материал», имеющий прочность стали при значительно меньшем весе. Менее известно другое свойство этого материала — его весьма большие внутренние потери.
Углеродные нити только начали разрабатываться и поэтому пока еще дороги. В настоящий момент их цена еще препятствует целому ряду возможных применений. К сожалению, другие материалы с большим внутренним поглощением обладают малой прочностью я жесткостью. Поэтому приходится применять обычные металлы, например сталь, а поглощение вносить другими средствами. Мы уже видели, как это было сделано в конструкции экспериментального дизеля; прежде чем переходить к другим применениям таких поглотителей звука, рассмотрим более подробно их действие.
 |
 |
 |
 |

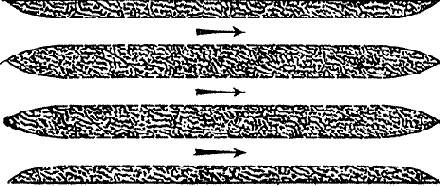

| Рис. 51. Неармированный и армированный поглощающие слои. 1 — неармированный поглощающий слой; 2 — только продольное растяжение; 3 — армированный поглощающий слой; 4 — деформация сдвига. |
Это означает, что резиновый слой окажется сильно перекошенным, то есть он испытает большие сдвиговые деформации. Все знают, что согнуть резиновый лист сможет и ребенок, но, чтобы сдвинуть одну поверхность относительно другой на значительное расстояние, потребуются гораздо большие силы. По этой причине «армирование» сильно повышает эффективность демпфирования; при этом тонкий слой резины может оказаться выгоднее толстого, так как в нем сдвиговые деформации будут иметь большую величину.
Приклеивание куска или кусков металлического листа к панели с поглотителем может быть очень эффективным при правильном подборе размеров листа и положения приклейки; эффективность будет зависеть также от частоты. Отсюда, однако, не следует, что обработка поглощающими материалами без армирования ничего не дает: существует много патентованных покрытий, которые легко наносятся на заглушаемую поверхность и часто обеспечивают достаточное поглощение колебаний. Помимо резины, можно применять и другие материалы. Используют целый набор веществ от смесей смол до войлока. Один хорошо известный поглощающий материал похож по внешнему виду на овсянку и имеется в продаже либо в жидком виде, либо в виде самоприклеивающихся листов. В последнем случае его удобно приклеивать к слою звукопоглощающей неопреновой пены, убивая таким простым способом сразу двух зайцев. Несколько легче и дешевле покрытие из двух слоев стеклянной ткани, приклеенной к стали специальной смолой. При этом также достигается огромная жесткость композита, далеко превышающая жесткость стали или стекловолокна в отдельности. При надлежащем выборе смол можно получить и термостойкое демпфирующее покрытие.
Все же армированный сандвич сталь — резина — сталь обладает множеством преимуществ. Имеются такие конструкции, состоящие из стального листа калибра 20 (толщина 0,95 мм), склеенного смолой с листом калибра 26 (толщина 0,48 мм), что дает общую толщину (около 1,6 мм), соответствующую калибру 16.
Существуют также материалы, склеенны из многих слоев резины и алюминия. К сожалению их жесткость на изгиб мала, а изготовление их затруднительно. Штамповать эти материалы до сих пор не удается, потому что один из слоев образует складки или трескается. Проводятся опыты по раздельной штамповке слоев и их последующей склейке. При сварке таких композитных листов «начинка» выгорает, а шов получается слабым, потому что зачастую скрепляется только один из слоев сандвича.
Демпфирование широко применяется для снижения шума в механизмах всех видов. Нанесение демпфирующих покрытий снижает шум на 10 дБ и более во всех случаях, когда звук излучается легкими панелями. Если панели можно спроектировать таким образом, чтобы их резонансная частота нигде не совпадала с частотами исходного возмущения, этого может оказаться достаточно. Общеизвестный пример демпфирования панелей — это обесшумливание автомашин «седан» и вообще дорожных транспортных средств. Панели крыши, пола, капота мотора и крышки багажника — все они обладают множеством резонансов, и демпфирование может принести большую пользу. Применение демпфированных композитных стальных листов позволит снизить шум дорожных перфораторов децибел на 7, при условии что предварительно заглушён шум выхлопа отработанного воздуха. С акустической точки зрения наилучшая композитная стальная конструкция — это полый лист, заполненный свинцовой дробью. Однако на практике такая конструкция не годится, так как при нагревании дробь сплющивается. Пробовали применять в качестве заполнителя медь, марганец, чугун, но это не дает таких же результатов.
Резонансы в твердых телах не единственный тип резонансных колебаний. Вспомним резонаторы Гельмгольца, описанные в гл. 8. Любой замкнутый объем воздуха способен совершать резонансные колебания, и в зависимости от формы и размера объема мы можем встретиться с одной, а чаще с целым рядом резонансных частот. Теоретически способ борьбы с резонансами прост: следует либо задемпфировать колебания, например с помощью волокнистых или пенистых материалов, либо конструктивным путем вывести резонансные частоты из опасной области.
Чем больше размер воздушного объема, тем ниже резонансная частота, и обратно. Крупные полости ведут себя подобно малым помещениям, и в них могут установиться нормальные колебания, описанные в гл. 10. При наличии «горлышка», соединяющего объем с внешней атмосферой, как в резонаторе Гельмгольца, частота тем выше, чем горлышко шире. Не следует упускать из виду того обстоятельства, что задемпфированный резонатор Гельмгольца весьма эффективно поглощает звук, а это может оказаться очень полезным в некоторых случаях.
Итак, есть три направления борьбы с шумом механизмов. Если не удается сгладить исходные возмущения, то, наверное, возможно избежать их усиления в результате резонанса, либо вводя демпфирование, либо избавляясь от резонанса путем изменения конструкции. Если и это не удается, можно воспрепятствовать излучению звука, по возможности устраняя контакты между источником возбуждения и всеми другими частями механизма. В общем руководствуйтесь здравым смыслом!

[26] Термин «резина» подразумевает здесь наряду с натуральной резиной самые различные полимерные материалы.
Многошумное будущее
Что ожидает нас в будущем в мире, полном шумов? Принесет оно тишину или еще больше шума? Какими новыми способами можно будет бороться с шумом?
Мы всегда должны помнить, что тишина стоит денег. Это значит, что ни один изготовитель механизмов, автомашин или самолетных двигателей не займется снижением шума просто из соображений филантропии.
Даже сейчас те шаги, которые сделаны на пути конструирования более тихих турбовентиляторных двигателей, не улучшают автоматически условий жизни людей на земле. Дайте оператору авиалинии менее шумный самолет, и он немедленно прикажет летчикам давать полный газ сразу после взлета, если ему удастся удержаться в пределах норм, ограничивающих уровень шума вблизи аэропорта.
Изготовитель механизмов попытается снизить шумность своей продукции лишь в том случае, если его вынудит к этому закон либо если потребитель предпочтет более тихие механизмы и выберет конкурирующую продукцию, потому что она создает меньший уровень шума. Но и покупатель не станет платить лишнее за менее шумящий механизм, если на то не будет серьезной причины. Такие серьезные причины существуют, но их надо выставить на всеобщее обозрение. И даже тогда потребуются законодательные меры, прежде чем что-то сдвинется с места.
В действительности основная проблема — отсутствие сведений. Воздействие шума понимают не в полной мере, и некоторые отказываются верить, что шум может как-то повредить их слуху. Быть может, еще более существенно то, что конструкторы, за малыми, но важными исключениями, если и располагают кое-какими сведениями по акустике, то в своей работе просто забывают о них. В каждом из примеров, которые мы привели в предыдущей главе, необходимость акустической обработки была понята с опозданием, потому что никто не отдавал себе отчета в том, что данное устройство создаст проблему шума. На стенке каждого конструкторского бюро следовало бы вывесить плакат с надписью: «Как будут обстоять дела с шумом?» Приглашение специалиста-акустика для ознакомления с чертежами обойдется всего в несколько фунтов стерлингов, но это окупится сторицей, если выпускаемый продукт будет производить меньше шума.
Ведь намного дешевле предусмотреть снижение шума в исходном проекте, чем приняться за дело и штопать дырки, когда уже поздно что-либо поправить.
Акустика не слишком трудная дисциплина; раз и навсегда усвоив основные понятия, можно сделать очень многое, руководствуясь просто здравым смыслом. Теперь уже есть немало искусных и опытных специалистов, как в университетах, так и в консультативных бюро, которые охотно примут участие в работе конструкторов. Появилось множество производителей акустического оборудования и акустических материалов, предлагающих не только превосходную продукцию, но и свой большой опыт. Спрос на продукцию все больше зависит от ее шумовых свойств. Слово «шум» все чаще появляется в рекламах автомашин, и от изготовителей машин теперь наряду с другими техническими показателями требуют данных об уровне шума.
Чего следует ожидать от технического прогресса? Что можно сказать о шуме механизмов будущего? Шум самолетов лишь немного уменьшится по сравнению с шумом трехмоторных реактивных самолетов нового поколения, потому что уже сейчас шум двигателей лишь незначительно превосходит шум обтекания корпуса самолета. Однако условия вблизи аэропортов будут значительно улучшаться по мере вытеснения сильно шумящих самолетов старого типа. Если когда-либо в небе появятся самолеты с вертикальным взлетом, картина распределения шума вокруг аэропорта изменится кардинально: шум в непосредственной близости возрастет, но, поскольку самолет будет достигать большой высоты на меньшей дистанции жители, удаленные от аэропорта на средние расстояния, окажутся в выигрыше. Те же, кто проживает далеко от аэропорта, вероятно, не заметят существенной разницы.
Существует серьезная опасность значительного увеличения шума дизельных двигателей; это вызвано усовершенствованием литейного производства, позволяющим уменьшать толщину отливки в местах, испытывающих малые напряжения. Уменьшение толщины стенок картера до 5 мм приводит к непропорционально большому росту излучения шума.
Существенная часть необходимых исследований по шуму двигателей уже выполнена, и давно шум выхлопа можно заглушить вполне удовлетворительно. Дело только в стоимости мероприятий; но пока либо потребитель, либо закон не заставят изготовителей принимать меры по снижению шума, для них было бы самоубийством удорожать продукцию, если сбыт не зависит от того, насколько заглушены механизмы.
Во всех отраслях промышленности наблюдается стремление облегчить конструкции. А это означает не только меньшую массу, но и меньшую звукоизоляцию, многослойные же перегородки легкого веса дороги. Необходимо до конца усвоить, что теплоизоляция и звукоизоляция — разные вещи. В строительной промышленности исследования ведутся непрерывно, и в этой области нет недостатка в знании дела. Скоро можно будет прямо получать «упакованную звукоизоляцию» для дома, как сейчас получают установки центрального отопления; цена возрастет процентов на 10. Сюда войдут двери с уплотнением, двойные рамы для окон, обеспечивающие не только тепло-, но и звукоизоляцию, заглушённая вентиляционная система, звукоизолирующая крыша и, может быть, звукопоглощающие потолки в помещениях. В местах, где нежелательна тяжелая каменная кладка, могут быть применены двух- или трехслойные тонкие перегородки с упругой подвеской.
Безусловно, в некоторых областях в результате применения новых материалов можно ожидать улучшения. Пластмассы обладают значительно большим внутренним поглощением, чем сталь; уже упоминалось о возможности использования углеродных нитей в лопастях компрессоров самолетных двигателей. Будет появляться все больше автомашин с пластмассовыми корпусами, которые до сих пор не получили еще широкого распространения частично из-за того, что в металлообрабатывающую промышленность вложены огромные капиталы. Конечно, пластмасса обладает меньшей массой, чем сталь, и, если нанести на стальной лист демпфирующий слой, получится хороший звукоизолятор. Однако в автомашинах единственное место, где изоляция звука важнее, чем его поглощение, — это перегородка салона.
Будет вполне возможно применять либо нагруженный пластмассовый листовой материал, как это делают для некоторых автомашин высшего класса, либо нагружать пластмассовую перегородку только в ответственных местах. Главной проблемой останется недостаточная изоляция пластмассового корпуса по отношению к внешнему шуму: водителю придется несладко, когда он окажется в сплошном потоке тяжелых дизельных грузовиков, ревущих на него со всех сторон.
Вероятно, крупнейшее изменение в господствующий ныне акустический климат внесет переход на другие первичные двигатели. Дни поршневого двигателя внутреннего сгорания сочтены, даже если конец ему придет еще не скоро. Когда электрический способ продвижения укрепится по-настоящему, он принесет с собой наибольшее снижение шума, не говоря уже о снижении других видов загрязнения окружающей среды. В настоящее время все зависит от тех, кто разрабатывает аккумуляторы: электромобили не смогут привлечь к себе внимание, пока не станет возможным проехать без перезарядки не менее 60 км со скоростью свыше 70 км/час. Уже сейчас этого было бы вполне достаточно для внутригородского транспорта. Если исключить транзитный транспорт, это позволило бы изгнать двигатель внутреннего сгорания из центральных частей города, не считая, конечно, случаев перевозки особо тяжелых грузов в город или из него.
Какими приятными стали бы города, если бы шума там было мало, выхлопных газов не было бы совсем и для всех хватало бы мест на стоянках. Электромобили не вполне бесшумны, гудение электромотора и шум передачи останутся, но с ними можно будет справиться, если конструкторы внесут в свои проекты хоть малую толику акустических знаний.
Другой вид первичного двигателя — газовая турбина. Пока этот двигатель имеет некоторые технические недостатки, но их, несомненно, удастся устранить. Газовая турбина создает, быть может, не меньше шума, чем обычный двигатель внутреннего сгорания, но с ее шумом легче справиться.
Реактивной струи здесь нет, отсутствуют также все низкочастотные пульсации, вибрации и глухие удары, характерные для дизельных двигателей. С высокочастотным шумом газовой турбины бороться гораздо легче. Почти все методы снижения шума весьма малоэффективны на низких частотах.
Что касается воздушного транспорта, то еще весьма нескоро мы увидим (а лучше сказать — услышим) что-нибудь отличное от той или другой модификации турбовентиляторного двигателя. Как только пытаешься думать о следующем поколении авиационных двигателей, попадаешь прямо в область научной фантастики. Мне известна группа людей, деятельно работающих над тем, что они называют «антигравитационным устройством», но если им что-нибудь удастся сделать, то это будет нечто выходящее за пределы современной физики. Было бы соблазнительно суметь «выпрямить» переменную силу, создаваемую парой вращающихся в противоположном направлении эксцентричных тел, — безразлично, будь то куски свинца или электроны. Есть малоэффективный способ осуществить такое движение: нужно поместить вращающееся тело в какое-либо средство передвижения, которое бы легче перемещалось вперед, чем назад. Но как применить эту идею для полета в воздухе или в космическом пространстве — не могу придумать! Конечно, наука еще не сказала своего последнего слова; может быть, мы увидим и антигравитационные устройства, и, если они будут достаточно тихими (какой удар, если устройства окажутся шумящими!), одна из важнейших проблем снижения шума будет решена. У меня лично на это мало надежды...
Несколько ближе к реальности, хотя явно не пригодно ни для каких целей, кроме межпланетных путешествий, это решение проблемы продвижения при помощи электрической реактивной машины. Современная авиация и межпланетные корабли используют реакцию, возникающую при ускорении массы. В реактивных самолетах ускоряют смесь воздуха с продуктами сгорания топлива, в космических аппаратах, работающих в безвоздушном пространстве, — только горячие газы.
Электрическая реактивная машина должна ускорять и отбрасывать от себя электроны о их ничтожной массой, и здесь можно ожидать реакции, не превышающей по мощности сильного рукопожатия.
Разумеется, для космических целей долговечность двигателя важнее его мощности; после нескольких лет движения с малым ускорением в вакууме можно разогнаться до большей скорости, чем после нескольких часов бешеного горения. Но ничтожная мощность делает такие двигатели совершенно непригодными для воздушного или наземного транспорта. Нет шансов, чтобы журналы для автолюбителей стали рекламировать устройства, которые набирают скорость от нуля до 100 км/ч за время, равное примерно 120 000 с!
Новинкой в области первичных двигателей явилось бы устройство, которое использовало бы энергию сжатых и растянутых твердых тел вместо энергии сжатых газов в обычных двигателях. Поршневой двигатель, построенный на этом принципе, был бы гораздо тише, чем газовый. Во-первых, его скорость была бы настолько мала, что шум, появляющийся вместо шума сгорания топлива в обычных двигателях, лежал бы в неслышимой области, а излучение его было бы также очень мало. Если к этому добавить еще магнитные подшипники, разработка которых находится еще в самой начальной стадии, такая машина заслужила бы название «бесшумный двигатель». А устройства типа магнитных подшипников можно было бы с пользой применить и на существующих двигателях, и уж, конечно, акустика не единственная область, заинтересованная в них.
Несомненно, появятся новые дешевые материалы, удовлетворяющие самым высоким акустическим требованиям и удобные для практических применений. Высокопоглощающие, податливые и многослойные материалы находят широкое применение; увеличение удельного поглощения позволит в большой степени сохранить конструктивно важную жесткость. Типичный пример — сильно задемпфированный стальной лист, покрытый слоем на основе смолы, армированным в свою очередь тонким стальным листом, что создает при вибрациях большое поглощение.
Ранее в этой книге говорилось, что изготовление такого материала связано с некоторыми трудностями, но они в конечном счете будут преодолены. Разумеется, такой задемпфированный лист всегда будет много дороже обыкновенного стального листа. Все это, конечно, не произведет переворота в данной области.
Есть, однако, еще один путь, до сих пор еще практически не испытанный. Все, о чем мы говорили, наводит на мысль, что борьба с шумом — весьма пассивное занятие. Мы обычно рассчитываем на использование реакции массы или реакций другого типа (термин «реакция» следует понимать в физическом, а не в химическом смысле слова). Падающая волна либо сама доставляет энергию, необходимую для того, чтобы загородить себе путь, либо использует для этой цели что-нибудь столь простое, как инерция.
Если действительно будет сделан решающий шаг в направлении борьбы с шумом, то уж, вероятно, путем создания искусственной реакции по отношению к звуковым волнам. Существуют два-три способа, которыми эта задача может быть решена, и кое-какие эксперименты, правда в малом масштабе, уже выполнены. Первая возможность весьма привлекательна: она заключается в создании «антизвука», который уничтожит звук в результате деструктивной интерференции с ним.
Антивещество состоит из атомов, частицы которых имеют заряд противоположного знака по отношению к частицам обычного вещества и сами по себе не отличимы от последних. Только при встрече этих частиц друг с другом происходит их взаимное уничтожение, или аннигиляция. Колебания давления в антизвуке противоположны по знаку колебаниям давления в звуке. В отдельности антизвук не будет отличен от звука, но при встрече они уничтожат друг друга.
Все это звучит замечательно, но здесь есть подвох. Легко излучить антизвук, просто принимая звук при помощи микрофона и воспроизводя его с обратным знаком. Но создать антизвук с той же пространственной формой волны, что и звук, так чтобы равные колебания давления противоположного знака создавались в нужных местах и в нужные моменты времени,— вот это почти невозможно.

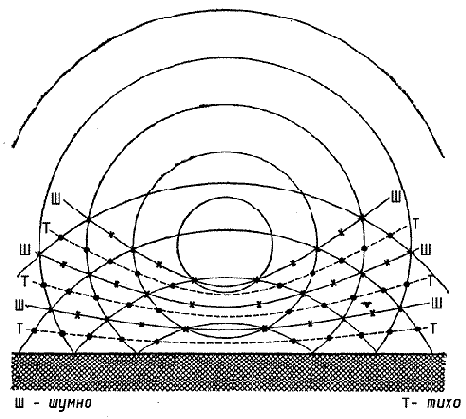

Возьмем простой сферический источник звука, например пульсирующий баллон из гл. 2. Для того чтобы воспроизвести идентичный сферический волновой фронт антизвука, который уничтожил бы звук, создаваемый баллоном, потребуется расположить источник антизвука в самом центре баллона. Это как раз можно было бы осуществить, но пульсирующие ли баллоны заставляют нас проводить мучительную ночь без сна? А если взять вместо баллона более сложное устройство, излучающая поверхность для антизвука должна будет иметь ту же форму и занимать то же место, что и сама шумящая машина[30].
Можно добиться частичного успеха, если, оставив попытки уничтожить звук, излучаемый во всех направлениях от источника, удовольствоваться созданием хотя бы небольшой полоски тишины. Это происходит и без активного вмешательства, когда в результате интерференции между падающей и отраженной волнами образуется стоячая волна (см. рис. 6). В этом случае отраженная волна играет роль антизвука для волны простой формы, и в ряде точек эти волны гасят друг друга, так что в таких точках звука совсем или почти нет. К сожалению, это точки в буквальном смысле слова, и, даже если поместить ухо точно в такую точку, звук будет слышен из ее окрестности. Весь эффект, кроме того, будет испорчен тем, что другое ухо окажется вне тихого места, за исключением случаев простых тонов, длина волны которых подобрана так, чтобы можно было одновременно попасть одним ухом в одну, а вторым — в другую тихую точку. Имея в виду, что снижение уровня звука на 20 дБ соответствует уменьшению звукового давления на 90 %, заключаем, что для получения удовлетвори» тельного эффекта взаимное погашение волн должно быть почти полным.
Создавая фронт антизвуковой волны, ближе подходящий по форме к фронту исходного звука, можно значительно расширить области тишины. При взаимодействии падающего и отраженного звуков область тишины мала, потому что при сферической падающей волне и плоской отражающей поверхности фронты искривлены в противоположных направлениях и поэтому наиболее резко отличаются друг от друга.
Кроме того, эффект гашения вообще заметен только для гармонического звука. При искусственном создании антизвука и более близком воспроизведении фронта исходной волны можно значительно увеличить области тишины, а искусственное создание антизвука устраняет необходимость ограничиваться только гармоническими волнами. Синтезировать можно волны с любой временной зависимостью, а при необходимости для получения желательного соотношения фаз можно включить в устройство генерации антизвука линии задержки.
Один из способов внесения искусственной реакции может найти применение в звукоизолирующих перегородках. Построив перегородку и выяснив виды ее колебаний на различных частотах, можно установить в пучностях (то есть точках наибольшего смещения) электромагнитные вибраторы. К сожалению, их потребуется множество и для каждой частоты их расположение должно быть другим. Затем при помощи сетки микрофонов, помещенных на небольшом расстоянии перед панелью и «разведывающих» форму волны, приближающейся к стенке, можно передать сведения о фронте волны в устройство задержки времени и далее в вибраторы, так чтобы создать в панели напряжения, равные по величине и противоположные по знаку тем, которые создаст падающая на панель звуковая волна. Разумеется, применимость этого метода весьма ограничена хотя бы вследствие его большой сложности и высокой стоимости электронного оборудования. Потребуется немалая исследовательская работа даже для того, чтобы создать лабораторную модель такого устройства. Достаточно упомянуть, что панель и вибраторы придется установить на необычно жесткой раме, чтобы эффективность устройства не лимитировалась такими факторами, как масса вибраторов, а это имеет смысл только для высоких частот. На высоких частотах и при наклонном падении волны на панели одновременно будет возбуждаться несколько стоячих волн, что частично позволит преодолеть последнюю проблему, но потребует значительно большего числа вибраторов. Надежды на такое решение вопроса возникнут лишь с появлением достаточно простого электронного оборудования, да и тогда расходы на подобную установку редко смогут быть оправданы.
Однако электронику уже применяют с успехом для улучшения акустических свойств концертных залов. Так, если при проектировании помещения оказывается трудно получить достаточно большое время реверберации, то применяют систему «искусственной реверберации». В принципе это достигается путем электрического воспроизведения звука на выбранных частотах при помощи громкоговорителей, размещенных в существенных для эффекта точках помещения, но эффект оказывается совершенно отличным от действия простой системы усиления звука. В другом варианте используется устройство, обеспечивающее временную задержку, и исходный звук многократно повторяется со все уменьшающейся амплитудой, имитируя эффект отражений от стен помещения. Последний способ оказывается полезным для малых студий звукозаписи с сильно заглушёнными стенами, в случаях когда желательно воспроизвести эффект большого зала или другого подобного помещения.
Проблема искусственной реакции и антизвука представила бы несколько меньше трудностей в таких областях, как глушение звука выхлопа: размеры «волновода» в этом случае настолько малы, что приходится иметь дело только с плоской волной, и поэтому заботы о форме фронта волны снимаются. В этом случае проблемы связаны скорее с температурой, коррозией и вообще с тяжелыми условиями работы с тонкой аппаратурой. Стоимость снова будет устрашающей, а обычные глушители и так работают неплохо.
Когда я выступаю с лекциями, мне часто задают вопрос, почему никто не использует в качестве изолятора для звука вакуум: на уроках по физике в пятом классе все наблюдали, как ослабевает звон колокольчика, помещенного под колокол воздушного насоса, при откачивании воздуха. Конечно, совершенно справедливо: звук не может существовать в вакууме. Но вакуум не только один из самых дорогих способов получения «ничего» за ваши деньги (тут, впрочем, есть немало сильных конкурентов), но он также требует, чтобы его заключили во что-то, точнее, исключили из чего-то.
Двойная панель с промежутком, в котором создан вакуум, не будет особенно эффективной потому, что звук будет проходить, как по мостикам, по элементам конструкции, удерживающим пластины панели на известном расстоянии друг от друга. Даже если эти мостики удастся сделать податливыми и получить 90 % изоляции, то все же это не представит преимущества по сравнению с обычными перегородками. Я не вижу особой будущности для панелей с «вакуумной набивкой». Думаю, что если появится механизм, который можно будет поместить в достаточно прочную камеру, откуда откачан воздух, и удерживать его в пространстве при помощи электромагнитной подвески, то, действительно, заботиться о шуме этого механизма не придется. Но возникнет другой вопрос: какой прок от столь надежно заизолированного механизма?
Впрочем, никаких чудес не требуется для того, чтобы при нынешнем состоянии техники достигнуть надежных и значительных успехов в борьбе с шумом. В самом деле, большое сокращение шума может дать возвращение к некоторым идеям девятнадцатого века: на свет снова выходят паровая машина и двигатель Стирлинга, оснащенные современной технологией. Так как в этих механизмах нет взрывов в цилиндрах, то их возрождение обещает столь желанное снижение шума.
Ожидаемая революция в области борьбы с шумом связана не столько с технологическими проблемами, сколько с приоритетом работ в этой и других областях. Ныне конструктор или планировщик должны начинать не с деталей, касающихся требуемой мощности, или строительного оборудования, а с ограничений, налагаемых условиями окружающей среды. Эти ограничения должны включать не только то, что видно и простым глазом, но и то, что не увидишь на чертежной доске, — я говорю об уровне шума. Только тогда можно продолжать проектирование устройства, и целью должно быть удовлетворение всем техническим требованиям, но не в ущерб окружающей среде. Охрана окружающей среды обходится технически развитым странам в огромные суммы.Мы можем добиться тишины, если мы ее пожелаем, но платить за нее нам придется наличными.

[30] Можно показать, что последнее условие не обязательно: в качестве излучающей антизвук поверхности можно взять любую замкнутую поверхность, внутри которой находится шумящий объект. — Прим. ред.
Насколько тихо должно быть? Комфорт, обязанности работодателя и законодательство
Слово «обесшумливание» вводит в заблуждение точно так же, как и слово «звуконепроницаемость». Оба термина вызывают представление о полном исключении или уничтожении шума, тогда как это почти никогда невозможно, да и не нужно. В самом деле, ведь независимо от начального уровня шума, для того чтобы довести звуковое давление до нуля, пришлось бы снизить уровень на бесконечное число децибел. Встречаются трудные задания, но вряд ли такие требования поставит даже самый далекий от практики инженер или проектировщик!
К чему же в таком случае следует стремиться? Какой шум уже окажет раздражающее действие? Какой шум можно еще считать безопасным? А что требует закон? Если мы сумеем ответить на все эти вопросы, мы сможем ответить и на главный вопрос: во что обойдется борьба с шумом? Любая борьба с шумом стоит денег, но производимые затраты никак нельзя считать «помещением капитала», потому что «доходов» с затраченного капитала здесь не получишь. Чаще всего борьба с шумом — это полумеры, которые администрация вынуждена осуществлять под давлением протестующих соседей или подвергающихся чрезмерному шуму рабочих своего предприятия. «Переобесшумливание» — это выбрасывание денег на помойку Одна из наиболее важных проблем, стоящих перед инженерами-акустиками, — найти правильный компромисс между эффективностью принимаемых мер и необходимыми расходами. Однако «недообесшумливание» столь же расточительно, потому что недостаточные мероприятия, которые в дальнейшем потребуют дополнительных работ, в итоге обойдутся значительно дороже, чем своевременное улучшение акустической обстановки. К счастью, в некоторых случаях борьбу с шумом можно рассматривать как выгодное помещение капитала, поскольку в результате увеличивается производительность труда. Вряд ли можно сомневаться в том, что работа служащих учреждения станет более эффективной, если их из шумного помещения перевести в другое, хорошо спроектированное с акустической точки зрения.
Так, в современных служебных помещениях, в самом проекте которых комплексно решены вопросы акустической обстановки, удается значительно повысить производительность работы по сравнению с обычными помещениями открытой планировки. По некоторым данным, при уменьшении шума на заводах снижается число несчастных случаев и число невыходов на работу, в результате чего также растет производительность труда. Несколько лет назад в одном фотоателье был проведен тщательно контролируемый эксперимент с целью выяснить, насколько сократится число обрывов лент, вызванных ошибками оператора, управляющего механизмами, при уменьшении окружающего шума. Удалось установить, что при работе в акустически обработанных помещениях скорость работы не изменилась по сравнению с необработанными, но число обрывов лент снизилось в пять раз. Известен случай, когда производительность труда ткачей выросла на 12 % после того, как им были выданы ушные заглушки.
Впрочем, борьба с шумом в первую очередь вызывается не заботой о производительности труда, а необходимостью перестать мешать кому-то, и очень часто это относится к шуму в жилых помещениях. Что же следует считать раздражающим шумом, если речь идет не о каком-нибудь невротике, а просто о человеке с нормальным слухом?
Почти во всех случаях наиболее важен не абсолютный уровень шума, а общий «шумовой климат». Как однажды было сказано на судебном процессе, то, что считается неудобством в Бельграв-сквере, не обязательно следует расценивать так же и в Бермондси! Хотя это замечание и может показаться сделанным с позиции представителей «правого крыла» в английском парламенте, оно тем не менее справедливо с акустической точки зрения, которую не следует отождествлять с социальной. Дело не в том, что те, кто вынужден тратить огромные суммы на выплату налогов и аренды за свои дома, в праве требовать немного спокойствия и тишины; главное в том, что «акустические климаты» Бельграв-сквера и Бермондси совершенно различны.
Действительно, шум нескольких вентиляторов на птицефабрике может вырасти в грандиозную проблему в глухой деревушке, тогда как в пригородном жилом районе он будет почти незаметен. Какая-нибудь чугунолитейная мастерская создает в прилегающем районе шумовое загрязнение, которое было бы нетерпимо в большинстве других мест. Но жители этого района переносят его легко потому, что оно не выделяется на общем фоне, создаваемом еще и другими шумными производствами; кроме того, эти люди зарабатывают себе на жизнь именно на данных предприятиях. Шахтеры не обращают внимания на шлам и отвалы шлака, которые у них всегда перед глазами, потому что с созданием этих отвалов связаны их заработки. Но попробуйте набросать кучу шлака, например, в Уелвин-Гарден-сити и посмотрите, что из этого получится!
Нельзя поэтому делать утверждения вроде «допустимый уровень шума в спальне составляет 35 дБА». В очень многих случаях это излишне низкий уровень. Кроме того, один вид шума с уровнем 35 дБА может оказаться гораздо более раздражающим, чем какой-то другой шум того же уровня. В этой книге о шуме говорилось уже достаточно, чтобы понять, что два совершенно различных шума могут измеряться одним и тем же числом дБА. Простейший пример — сравнение шума, состоящего из нескольких чистых тонов, с шумом, не имеющим тонального характера, например шумом ветра. Типичный шумовой загрязнитель — градирня. Зачастую это деревянная башня с большим осевым вентилятором наверху; воздух охлаждается при просасывании его через завесу падающей воды. Обычно вентиляторы вращаются так медленно, что тон с частотой, равной частоте прохождения лопастей, не слышен; остальной шум обусловлен аэродинамическими причинами и падающей водой, и, хотя он может иметь значительную интенсивность на низких частотах, дискретных тональных компонент в нем нет. Возьмем теперь, скажем, вытяжной вентилятор какого-либо здания; он вращается в несколько раз быстрее вентилятора градирни, и значительная часть энергии его шума сосредоточена на одном или двух дискретных тонах.
Хотя уровень шума, обусловленный каждым из вентиляторов, у расположенного неподалеку дома может оказаться одинаковым, равным, например, 40 дБ, вытяжной вентилятор, по всей вероятности, создаст проблему нежелательного шума, тогда как вентилятор градирни не только никакой проблемы не создаст, но, возможно, даже окажет благоприятное действие.
Благоприятное? Каким образом? Дело в том, что проблему шума иногда можно решить, не путем снижения, а путем добавления звука. Если на территории фабрики, где расположена градирня, все время ходят, стучат и хлопают дверьми, то даже при условии, что уровень такого шума на другой стороне улицы и невелик, он может сильно раздражать. Наличие шумящей градирни обеспечит то, что называют маскировкой. Сам по себе шум градирни не имеет раздражающего характера, а ввиду неспособности уха воспринимать некоторые звуки в присутствии некоторых других — мы говорили об этом в гл. 5 — раздражающий характер стуков и хлопанья может оказаться подавленным, да еще вместе с шумом некоторых других неприятно «поющих» вентиляторов, если их громкость не слишком велика.
Что же нужно делать, чтобы оценить данную шумовую проблему? Как выяснить, каково раздражающее действие шума? Если в нашем распоряжении есть только простой шумомер, то лучше всего обратиться к существующему Британскому стандарту № 4142 от 1967 г., озаглавленному «Метод расчета промышленного шума, действующего на территориях, занятых совместно под жилые кварталы и промышленные предприятия». Хотя Международная организация по стандартизации[19], возможно, предложит значения, меньшие тех, что предусмотрены Британским стандартом, последний в ряде отношений весьма полезен.
Так, этот стандарт предусматривает два типа ситуации: случаи, когда мешающий шум можно временно прекратить, чтобы измерить фоновый уровень шума, и случаи, когда этого сделать нельзя. Уровень мешающего шума измеряют в дБА в каком-либо месте снаружи здания (на высоте 1,2 м над уровнем грунта и на расстоянии по крайней мере 3,6 м от стен), от жильцов которого исходят или могут исходить жалобы.
Важно проследить, чтобы шум, обусловленный ветром, электрической наводкой или другими посторонними причинами, был исключен; даже при наличии ветровой защиты микрофона нежелательно производить измерения при сколько-нибудь сильном ветре. Если показания прибора очень малы, следует помнить, что каждая усилительная цепь его характеризуется определенным собственным шумом, который определяет нижнюю границу динамического диапазона шумомера.
Во многих случаях шум не постоянен: его уровень может сильно флуктуировать. Тогда нужно стараться произвести два отсчета: первый — среднее (на глаз) положение колеблющейся стрелки прибора (эту величину следует определять, если колебания остаются в пределах 10 дБА), второй — среднемаксимальный уровень, до которого стрелка отбрасывается время от времени.
Измерения необходимо проводить в течение достаточно длительного времени, чтобы оценки частоты встречаемости и длительности обоих уровней — их обозначают L1 и L2 — были надежны.
Далее нужно учитывать характер шума. Если шум нерегулярен и имеет импульсный характер, как, например, удары и стуки, о которых шла речь выше, то, чтобы учесть добавочное раздражающее действие, к измеренным значениям уровней следует добавить 5 дБА. То же необходимо сделать и при наличии в шуме определенной различимой непрерывной ноты» даже если она представляет собой не чистый тон, а только обладает определенной высотой. Впрочем, это не единственные характеристики шума, влияющие на степень его раздражающего действия. Перемежающийся шум считается менее раздражающим, чем непрерывный, хотя первый при регулярных включениях и выключениях мешает сильнее, потому что привлекает к себе внимание при каждом включении или выключении. Нередко мы замечаем остановку часов или прекращение шума системы отопления[20], хотя до этого мы никак не воспринимали их привычного шума: внимание было привлечено именно внезапным прекращением шума.
Если, впрочем, доля времени, в течение которого шум отсутствует, превосходит несколько процентов от полного времени, суммарное раздражение от шума снижается.
Типичный случай (правда, он не предусматривается Британским стандартом) — это шум самолетов. Любой человек, проживающий неподалеку от лондонского аэропорта Хитроу, согласится с тем, что жизнь на таком же расстоянии от аэропорта Гэтвик, где перерывы между полетами значительно больше, была бы много приятнее. Поэтому, чтобы учесть перемежающийся характер шума, в измеренный уровень вносят некоторую поправку. В стандартах приводятся графики для расчетов поправок при типичных режимах следования полетов, при той или иной длительности шума и при том или ином числе полетов в течение 8-часовых периодов для ночи и для остальной части суток.
После выполнения указанных измерений следует попытаться выключить источник изучаемого шума, чтобы можно было измерить уровень шумового фона. Фон также может оказаться непостоянным, и поэтому необходимо следить за положением стрелки и фиксировать типичные низкие значения уровня, игнорируя отдельные выбросы. Впрочем, такое мероприятие вряд ли удастся провести в случае, например, газового завода — прекратить его работу под предлогом необходимости измерить фоновый шум!
На этом работа на месте заканчивается, и остаются только расчеты. Вычисляют величину «исправленного критерия»: величина основного критерия берется равной 50 дБА; далее, если шумящее предприятие появилось уже несколько лет назад, но не типично для района, добавляют 5 дБА; для давно работающих предприятий, типичных для данного района, добавляют 10 дБА. Литейная, о которой речь шла выше, попадет в последнюю категорию. Разумеется, «предприятием» считается любое промышленное заведение или установка. Для только что организованных предприятий, как и для предприятий, где в результате реконструкции можно ожидать повышения уровня шума или где организовано новое производство, никакой добавки не делают.
Затем вносят поправки, учитывающие шумовой климат района. Для сельских местностей вычитают 5 дБА; для пригородных жилых кварталов с малым уличным движением поправка не вносится.
Для городских жилых кварталов добавляется 5 дБА и т. д., 20 дБА добавляют для преимущественно промышленного района с малым числом жилых домов. Кроме того, 5 дБА прибавляют в случае, если шум производится только в рабочее время, и вычитают, если шум производится ночью. Наконец, к измеренному уровню добавляют 5 дБА, если шум создается только зимой, поскольку предполагается, что в это время года окна в домах большей частью закрыты и мало кто проводит время, сидя в своем садике.
Теперь мы можем подойти к нормированию шума, для чего, собственно, и предназначен этот стандарт. Прежде всего исправленный уровень фонового шума сравнивают с исправленным критерием. Это дает представление о том, насколько шумовой климат характерен для данных условий. Если исправленный уровень фонового шума превосходит исправленный критерий, то есть если данный район необычно шумный, но избыточный шум не превосходит 10 дБА, то со стороны жителей района возможны жалобы в случае, если какой-либо из двух исправленных уровней шума (обозначим их соответственно L'1 и L'2) превосходит исправленный критерий на 10 дБА и более. Если ситуация обратная и территория малошумная, жалобы возможны в случаях, когда L'1 или L'2 превосходят уровень фонового шума на 10 дБА и более. Если значения фонового шума получить не удалось, то приходится исходить только из исправленного критерия; когда либо L'1, либо L'2 превышают его на 10 дБА и более, протесты со стороны жителей района вполне вероятны. В противном случае жалоб вряд ли можно ожидать.
Во всех случаях превышение на 5 дБА не считается существенным, но, разумеется, если допускать лишние 5 дБА для шума каждого из предприятий, то в результате разница в оценке фонового шума может получиться значительной. Поэтому там, где измерить уровень фона не удается, но он явно аномально высок или аномально низок, лучше не слишком полагаться только на исправленный критерий.
Если оказалось, что шум придется снижать, то измерения уровня в дБА становятся бесполезными, и, чтобы выяснить, на каких частотах необходимо снизить уровень, следует перейти к частотному анализу шума, используя октавные, полуоктавные, третьоктавные и даже более узкополосные фильтры. В Британском стандарте приводится график, главное достоинство которого состоит в легкости его построения. Он представляет собой набор сильно упрощенных кривых равной громкости; на него наносят результаты октавного анализа шума, и это позволяет выяснить, в какой из полос лежат наиболее нежелательные компоненты звука.
Значения, получаемые по стандарту, несомненно, завышены, но тем не менее ими широко пользуются для оценки вероятности поступления жалоб, а также для установления критериев. Но нередко им пользуются неправильно. Вся процедура выработана единственно для определения, какова вероятность того, что данный шум окажется приемлемым для той или иной группы населения. Стандарт не устанавливает разрешенных уровней. К сожалению, все чаще встречаются случаи, когда после оценки шума в соответствии со стандартом он не был сочтен чрезмерным, а измерявшие шум — кто бы они ни были — заявляли бедным жертвам: «Согласно Британскому стандарту № 4142 от 1967 г., вы не должны жаловаться!» Конечно, это вздор: стандарт — это руководство для лиц, вырабатывающих критерии и занимающихся борьбой с шумом, но только в том отношении, что он помогает предвидеть, какой шум окажется приемлемым, а какой — нет. Хотя при случае на стандарт можно ссылаться при разборе дела в суде, его нельзя рассматривать как закон, устанавливающий, имеет или нет квартиросъемщик право жаловаться на недопустимость шума.
Этот стандарт далеко не единственное пособие при оценке шумов, и за последние годы выработаны разнообразные системы оценок. Можно было бы посвятить целый том вопросам, касающимся акустических единиц и методов оценки шума. ИСО опубликовала под шифром R1996 список рекомендаций, аналогичный Британскому стандарту, с той лишь разницей, что в нем рекомендуется использовать шкалу Lэкв для случаев, когда шум меняется в значительных пределах.
Рекомендации ИСО не дают общих критериев, но в частных случаях в них предлагается в качестве критерия использовать уровень фонового шума, определенный как L95, который практически обычно очень близок к L90. Затем рекомендуется рассчитывать величину уровня для нормируемого шума либо как Lэкв, либо способом, аналогичным применяемому Британским стандартом; полученное исправленное значение предлагается сравнивать с уровнем фона. Если используется величина Lэкв, то единственная возможная коррекция сводится к добавке +5 дБА при импульсном характере шума. Наконец, превышение исправленного уровня шума над фоном связывается с ожидаемой реакцией жителей района следующим образом:
| Превышение уровня шума над критерием шума, дБА | Ожидаемая реакция |
| 0 | Никакой реакции |
| 5 | Отдельные жалобы |
| 10 | Многочисленные жалобы |
| 15 | Угроза организованных протестов |
| 20 | Активные протесты |
В заключительном отчете Комитета по проблеме шума даны некоторые предварительные рекомендации по уровням шума для жилых комнат и спален (критерии Британского стандарта относятся к уровням шума вне зданий).
В названном отчете допустимые уровня, которые могут быть превышены не более чем в течение 10 % времени, предварительно оцениваются следующим образом:
| Уровень, дБА | ||
| Местоположение района | днем | ночью |
| Сельский район | 40 | ?30 |
| Пригородные районы, расположенные вдали от основных магистралей | 45 | 35 |
| Оживленные городские районы | 50 | 35 |
Конечно, транспортный шум и шум предприятий не единственные источники беспокойства жильцов; могут попасться соседи, которые совершенно непреднамеренно сильно мешают вам просто потому, что из их квартиры будет доноситься шум воды, спускаемой в туалете, или даже шум шагов. Станция исследования жилых домов в Уотфорде провела ряд обследований, в результате которых мы имеем систему оценок звукоизоляции межквартирных стен и перекрытий. Оценка производится по трем категориям: категория изоляции капитальной стены, категория изоляции I и категория изоляции II. Категория II дает примерно на 5 дБ меньшую изоляцию, чем категория I, а категория капитальной стены предусматривает ту же изоляцию, что и категория I, но с улучшением в низкочастотной области (на 4 дБ при 100 Гц). Кирпичная стена толщиной 230 мм, разделяющая две квартиры, обычно соответствует категории капитальной стены.
Вспомнив, что, согласно закону масс, уменьшение массы перегородки вдвое вызывает снижение изоляции на 5 дБ, приходим к заключению, что для выполнения требования категории II можно удовлетвориться гораздо более легкой перегородкой. Это относится и к перекрытиям: 120-миллиметровый бетонный пол, податливый мат и плавающий настил вполне отвечают требованиям категории I; то же можно сказать и о бетонной плите толщиной 200 мм. О применении категории капитальной стены нечего и говорить. Для того чтобы шум мало раздражал, стены, разделяющие квартиры или части дома с отдельными выходами, а также отделяющие спальни и общие комнаты от коридоров и холлов, должны удовлетворять требованиям категории I.
При перегородках категории II шум будет мешать значительно сильнее, но, вероятно, более чем половине жильцов он не причинит серьезного беспокойства.
Таким образом, мы располагаем руководящими предписаниями для оценки шума дома. Но как обстоит дело с шумом на работе?
В гл. 5 мы подробно рассмотрели вопросы, связанные с повреждением слуха шумом; однако недостаточно просто убедиться, что сотрудники предприятия не находятся в опасности, хотя с этого и нужно начинать. В настоящее время 90 дБА считают предельным значением эквивалентного равномерного шума, допустимого на рабочем месте. В гл. 5 показано, что практически оценить риск повреждения слуха весьма сложная задача; в ряде случаев, например при достаточно длительных периодах отсутствия шума, уровни выше 90 дБА также оказываются безопасными. Тем не менее весьма возможно, что в дальнейшем эта величина будет узаконена. Здесь снова следует иметь в виду, что два различных шума, из которых один представляет большую опасность, чем другой, могут иметь одинаковый уровень в дБА. В таких случаях возникает необходимость в частотном анализе шума и в использовании нормировочных кривых шума; однако любой частотный анализатор стоит не менее 200 фунтов стерлингов и всякий предпочтет пользоваться прибором, который обойдется в четверть этой цены. Появление временного сдвига порога (см. гл. 5) слышимости у лиц, которые бывают на шумных участках лишь от случая к случаю, но не работают здесь постоянно, может служить сигналом о риске повреждения слуха у постоянных работников; в этом случае требуется тщательно исследовать ситуацию и при необходимости пригласить специалистов.
Следующим пунктом в порядке очередности идет производительность труда и общий «шумовой климат» на предприятии или в учреждении. Снова отметим, что для персонала предприятий 90 дБА — предел, выше которого производительность труда заметно ухудшается. По-видимому, не случайно эта цифра совпадает с уровнем, соответствующим риску повреждения слуха.
При этом подразумевается, что речь идет о работе, связанной с управлением механизмами или с наблюдением за ними. Разумеется, по мере необходимости повышения внимания и сосредоточенности растет, и потребность в снижении шума: так, я бы не смог написать эту книгу при уровне шума 90 дБА, но мне повезло, и сейчас, когда я пишу эти строки, взглядывая на шумомер, я вижу на нем уровень всего в 32 дБА.
Начнем с верхней части шкалы. Уровень 90 дБА допустим в тяжелой промышленности или при производственных процессах такой шумности, что вследствие больших затрат на снижение уровня нельзя требовать большего, чем просто обеспечения безопасности; уровень 80—85 дБА можно считать границей, приемлемой для легкой промышленности; 75 дБА — верхний предел шума для сложных работ, например сборки электронного оборудования. Во многих учреждениях обычного типа допустим уровень шума 60—65 дБА, но это, как правило, вызывает жалобы, поэтому уровень 55 дБА следует считать более приемлемым. В небольших учреждениях стремятся довести уровень шума до 45—50 дБА, а для кабинетов руководящих работников удовлетворительно значение 35—40 дБА.
Шум, соответствующий указанным значениям уровней, должен быть лишен раздражающих особенностей вроде импульсного характера или присутствия дискретных тонов. В первую очередь это относится к нижней части шкалы уровней. При наличии же этих нежелательных характеристик уровень мешающего шума следует снизить на 5 дБА по сравнению с обычными значениями. Если источник звука, например пишущая машинка, создает импульсный шум, то лучше всего попытаться повысить уровень фона, который будет действовать как маскировка, частично уменьшая раздражающее действие стука. В обычном учреждении со средним уровнем фонового шума 50 дБА, но при наличии импульсных шумов от пишущих машинок, стука картотечных ящиков, звука роняемых на пол предметов шумовой климат может оказаться хуже, чем в подобном же учреждении с уровнем фонового шума 55—60 дБА, обусловленным, скажем, шумом вентиляционной системы, не имеющим раздражающего характера.
Идеальным условием в конторском помещении следует считать очень низкий уровень реверберации, что достигается установкой акустического потолка и использованием ковровых покрытий на полу; уменьшение же общего уровня фона можно компенсировать маскировкой, создаваемой, например, шумом вентиляционной системы. Иногда оказывалось даже необходимым искусственно создавать маскирующий шум путем проигрывания магнитофонных записей либо с помощью электронного генератора шума. Такие мероприятия особенно важны в больших конторских помещениях открытой планировки, где одновременно в одном помещении работает до 200 человек.
До сих пор мы говорили только о руководящих указаниях и рекомендациях. А существуют ли законы, относящиеся к шуму? Как ни удивительно, закон мог вмешиваться в вопросы шумности уже с давних пор, задолго до того, как был задуман Закон о снижении шума. Дело в том, что, говоря юридическим языком, создание шума можно расценивать как действие, приводящее к нарушению покоя граждан, а это действие, согласно закону, может рассматриваться в известной мере как преступление. Существуют разные типы нарушения покоя граждан: нарушение общественного порядка, наказуемое нарушение общественного порядка и нарушение покоя частного лица; эти типы совершенно различны. Точных определений каждого из них не существует, но для практических целей можно пользоваться следующими:
1. Нарушение общественного порядка — создание беспокойства или опасности для населения.
2. Наказуемое нарушение общественного порядка — нарушение, преследуемое по закону.
3. Нарушение покоя частного лица — помеха другому лицу в пользовании им своим земельным участком.
Первые два типа нарушений относятся к разряду преступлений, третье — это гражданское правонарушение, по поводу которого пострадавший может обратиться в гражданский суд. Начать дело по поводу нарушения общественного порядка может только генеральный атторней[21], и, хотя он может самостоятельно предать суду нарушителя, он обычно обращается в Высокий суд[22] за соответствующим предписанием.
Создание шума подходит под все три названных типа нарушений. Поскольку нарушение общественного порядка есть преступление, а нарушение покоя частного лица таковым не является, важно установить различие между ними. Судья апелляционного суда Деннинг сказал: «Классическое определение различия заключается в том, что нарушение порядка затрагивает интересы подданных Ее Величества вообще, а нарушение покоя частного лица затрагивает интересы только отдельных лиц. Но это не очень помогает разобраться в существе проблемы. На во-прос, какое число индивидуумов следует уже считать подданными Ее Величества вообще, ответить не легче, чем на вопрос, какой величины группа граждан образует толпу... Поэтому я уклоняюсь от ответа на этот вопрос... Я предпочитаю обратиться к причинам явления и сказать, что под нарушением общественного порядка нужно понимать такое нарушение покоя граждан, которое имеет столь широкое распространение и по своему действию носит столь огульный характер, что было бы неразумно ожидать, что отдельное лицо предпримет самостоятельно судебное дело и добьется прекращения нарушений, и поэтому такие меры должны быть осуществлены всем обществом».
Для возбуждения судебного дела необходимо, чтобы наличествовал ущерб, хотя бы он заключался только в нарушении благоприятных условий проживания истца у себя в доме. Когда нарушение связано с шумом, за основу принимается помеха личному комфорту граждан. Она должна быть существенной.
Что касается наказуемого нарушения общественного порядка, то, согласно Закону о снижении шума от 1960 г., оно относится к компетенции Закона 1936 г. о народном здравоохранении. Впрочем Закон о снижении шума теперь перекрывается Законом о контроле над загрязнением окружающей среды от 1974 г., который, введя некоторые новые радикальные положения, расширяет права местных властей в борьбе с наказуемыми нарушениями общественного порядка. Так, в обязанность местных властей входит инспектирование подведомственного им района с целью обнаружения случаев, когда необходимо принять меры против шумового загрязнения; если после командировки на место нарушения официального лица — инспектора здравоохранения или чиновника Управления по охране окружающей среды — власти убеждаются в существовании шумового загрязнения, они должны вручить виновнику официальное постановление.
Последнее может просто содержать требование о снижении шума либо указать мероприятия, которые для этой цели должны быть осуществлены. Невыполнение требований рассматривается как правонарушение; тогда дело передается мировому судье, который возбуждает судебное дело против лица, получившего предупреждение. Местные власти теперь более не должны ожидать официального предписания от мирового судьи. Дело может быть начато в мировом суде, несмотря на намерение ответчика оспорить постановление, на что дается срок в 21 день. В качестве наказания налагается штраф в размере 200 фунтов стерлингов за первое правонарушение (за последующие — 400 фунтов) плюс 50 фунтов за каждый день, в течение которого нарушение продолжалось. Одно из положений, отличающих новый закон о снижении шума от старого, гласит, что каждый квартиросъемщик имеет право приносить жалобу непосредственно в мировой суд, если он испытывает неудобство от шума, хотя суд и не обязан на основе этого возбудить дело. Другое изменение заключается в том, что национализированные отрасли промышленности, несколько мрачно именуемые на юридическом языке «установленными по закону гробовщиками[23]», не освобождаются более от ответственности по суду за наказуемое нарушение общественного порядка.
А каковы средства защиты у ответчика? Что можно предпринять, совершив правонарушение и оказавшись под судом? Правильной линией защиты будет попытка показать, что инкриминируемое действие вообще не является нарушением покоя граждан, либо, если и является, принадлежит к другому типу: так, при обвинении в совершении акта нарушения покоя граждан можно в качестве оправдания доказывать, что его следует расценивать только как нарушение покоя частного лица. В случае обвинения в совершении наказуемого нарушения общественного порядка можно мотивировать защиту тем, что были предприняты все практически возможные меры для предотвращения шума и противодействия его влиянию. Можно выдвинуть еще один-другой оправдательный аргумент, однако, когда речь идет о нарушении покоя, все они будут малоуместны.
Один из таких аргументов— это утверждение, что положение дел нельзя исправить никакими возможными мерами.
Существуют два основных способа борьбы с нарушением покоя граждан, один из которых, как ни странно, не связан с судебным разбирательством. Ставший жертвой нарушения покоя может взять закон в собственные руки и осуществить свое право на борьбу с нарушением. Так, если сосед нарушает ваш покой, например установив шумный вентилятор в стене дома, вы можете просто войти на его территорию и заклинить вентилятор, если его шум действительно был невыносим. Однако подобное действие никак нельзя рекомендовать, ибо после него вы безусловно потеряете право возбудить дело в суде.
Обычно идут другим путем: следует получить соответствующее судебное предписание, запрещающее совершать или продолжать неправомерное действие или, наоборот, бездействие. Невыполнение такого решения приводит к тюремному заключению. Предписание не выдается, если причиняемый ущерб несуществен или если оказывается, что это предписание имеет притесняющий характер для ответчика. Зачастую подобное предписание сопровождается присуждением компенсации за убытки; в случаях, когда ходатайство о выдаче постановления сопровождалось просьбой о возмещении убытков, оно может быть выдано судом графства; при этом нет необходимости обращаться в Высокий суд.
Закон о контроле над загрязнением окружающей среды не только сделал более жесткими законы о шуме как наказуемом нарушении общественного порядка, но и специально поставил вопрос о шумах на строительстве. Руководствуясь Британским кодексом правил по строительным шумам, местные власти уже на начальном этапе могут выступить с предупреждением, в котором будет установлен не только предельный уровень шума, но и указаны ограничения, связанные с применением тех или иных видов механизмов, и ограничения на время дня, в течение которого могут производиться работы. Подрядчик имеет право обжаловать данное предупреждение в мировом суде, причем наилучшим тактическим ходом в этом случае также будет доказательство того, что он уже принял все возможные меры по уменьшению шума.
В отличие от традиционной практики использования законов по борьбе с теми или иными частными нарушениями Закон о контроле над загрязнением окружающей среды содержит одно радикально новое положение. Это концепция зон снижения шума, позволяющая местным властям, ведающим участками территории, на которых общий шумовой фон аномально высок в результате действия большого числа предприятий, предупредить ухудшение ситуации, с тем чтобы в дальнейшем добиться улучшения положения. Власти производят измерение шума, создаваемого каждым из предприятий на территории, объявленной зоной снижения шума. После этого всякое превышение зарегистрированного уровня будет считаться правонарушением. Более того, власти имеют право принять постановление о снижении шума, если уменьшение зарегистрированных уровней представляется осуществимым. При этом не требуется устанавливать факт нарушения покоя граждан. Предприятие получает срок, по меньшей мере в шесть месяцев, для выполнения требований о снижении шума и, разумеется, имеет право апеллировать к мировому суду. (На мой взгляд, мировым судьям не мешало бы обзавестись этой книжкой!)
Наконец, помимо подтверждения законодательства, касающегося таких вопросов, как использование громкоговорителей на улицах, закон дает министру право ограничивать уровень шума, создаваемого механизмами, расположенными вне предприятий, например на строительных площадках. Настоящий закон не распространяется на шум моторизованного транспорта, относительно которого действуют правила от 1969 г. о производстве и эксплуатации моторизованных средств транспорта. Эти правила устанавливают предельные значения для шума, создаваемого вновь выпускаемыми средствами транспорта: легковыми и грузовыми автомашинами и мотоциклами, — а также несколько повышенные предельные значения для уже используемых средств транспорта. К сожалению, полиция не имеет ни времени, ни охоты заниматься проведением в жизнь этих правил, так что в суде возбуждается ничтожно малое число дел о превышении уровня шума.
Правила оказались полезными в том отношении, что они побудили изготовителей устанавливать более эффективные системы выхлопа на выпускаемых ими автомобилях. Теперь следовало бы предпринять и новые шаги к понижению допустимых уровней шума, однако в этом отношении Англия зависит от Общего рынка.
На транспортные шумы распространяется, впрочем, Закон о государственной компенсации от 1973 г., согласно которому управления дорог обязаны оплачивать стоимость звукоизоляции домов от шума, возникающего при введении в эксплуатацию новых и улучшенных дорог. Критерий, устанавливающий, изолированы ли дома от транспортного шума или нет, определяется тем, превышает ли значение L10 уровень 68 дБА при усреднении шума за 18 ч (с 06.00 до 24.00).
Существуют и другие правила, предусматривающие выплаты субсидий для улучшения звукоизоляции лицам, проживающим вблизи аэропортов типа Хитроу, Гэтвик и Манчестерского. В этих случаях оплачиваемые мероприятия по звукоизоляции заключаются в установке звукоизолирующих двойных оконных рам и вентиляционных устройств, которые проектируются таким образом, что пропускают наружный воздух, но снижают уровень шума, проникающего в помещение снаружи.
Наибольший пробел в законодательстве о шумах— область производственных шумов; это парадоксально, потому что профессиональное заболевание — физическое повреждение слуха у сотен тысяч людей, занятых на производстве, — гораздо более серьезная проблема, чем нарушение покоя граждан чрезмерным шумом. Кодекс правил по уменьшению дозы шума, получаемой работающими по найму, о котором шла речь в гл. 5, был опубликован только в 1972 г. Хотя постановления заводского законодательства от 1961 г. были достаточно широки, так что заводские инспекторы могли возбуждать дела о вредном воздействии шума, они никогда не пользовались своим правом, частично из опасения проиграть дело и тем самым создать нежелательный прецедент. Представляется, что приписать ослабление слуха дозе шума, полученной человеком на работе, оказывалось затруднительным ввиду отсутствия соответствующих документальных данных; огромность же последствий признания самого факта пугала власти.
Сами жертвы считали глухоту естественным результатом жизни, связанной с работой в шумной отрасли промышленности. В 1974 г. был принят Закон об охране здоровья и о безопасности труда, хотя вопросы шума в нем специально и не оговаривались. Однако в этом законе сказано, что обязанностью каждого предпринимателя является такая постановка дела на производстве, которая в пределах разумной возможности обеспечивает отсутствие риска здоровью и безопасность для лиц, работающих у него по найму.
Аналогичным образом оговаривается обязанность предпринимателя в разумных возможных пределах так проектировать и изготовлять продукцию, чтобы таковая была безопасна и не представляла риска для здоровья при правильном ее использовании. Хотя здесь шум специально и не упоминается, без сомнения, сохранение слуха человека так же важно, как, скажем, безопасность пальцев.
Впрочем, как и в случаях нарушения покоя граждан, на работе лучше всего опираться на обычное право, ссылаясь на пункт о небрежности, явившейся причиной ущерба. Такая небрежность считается правонарушением в той же мере, как и нарушение покоя граждан, и поэтому ее определение недостаточно точно, «...упущение в совершении чего-либо, что благоразумный человек, руководимый соображениями, которые обычно необходимы при ведении дел, совершил бы, или совершение чего-либо, что благоразумный и осторожный человек не совершил бы»[24], — вот одна из попыток определения. Быть может, наилучший вариант был предложен одним новозеландским судьей, который сформулировал проблему следующим образом:
а) какие опасности должен был бы предвидеть (ответчик), проявляющий разумную степень предусмотрительности?
б) какие меры должны бы быть (ему) известны в условиях разумной заботы и при наличии общедоступных сведений?
в) были ли меры, о которых (он) должен был знать, против опасности, которую (он) должен был предусмотреть, таковы, что давали (ему) право отвергнуть их как чрезмерно дорогие и хлопотные для применения?
Существует важный пункт, ограничивающий возможность возбудить судебное преследование за небрежность. Согласно английскому законодательству, предпосылкой к ответственности за допущенную небрежность служит наличие обязанности со стороны лица, допустившего небрежность, проявить заботу о пострадавшей стороне. Определение условий, при которых такая обязанность имеет место, настолько же расплывчато, как и все другие определения; однако существуют прецеденты, на основе которых в число взаимоотношений, когда такая обязанность возникает, включаются отношения врача и пациента, ученика и учителя, поверенного и клиента, одного лица, пользующегося дорогой, и другого, также пользующегося ею, хозяина и слуги (архаические термины для работодателя и служащего). Нам подходит последний пункт этого перечисления.
Первое дело такого рода, выигранное в суде[25], было иском обрубщика гребных винтов, который страдал от чрезмерного шума в течение ряда лет. Когда истец поступил на данную работу в 1957 г., слух его не имел отклонений от нормы. Он работал в обрубочном цехе на процессах, включавших фасонирование гребных винтов из марганцевой бронзы при помощи пневматических зубил. По его словам, когда он впервые вошел в цех, шум перепугал его до полусмерти; другой свидетель говорил, что шум «граничил с болевым порогом». В 1957 г. ответчик располагал двумя размерами ушных заглушек вместо пяти или, возможно, семи, и выбор размера был предоставлен истцу. Для того чтобы ушная заглушка или любой другой тип ушного протектора обеспечивали эффективную защиту, они должны приходиться по мерке; как признал судья, чтобы создать необходимую защиту, выбор подходящей заглушки не должен был предоставляться самому пострадавшему; для этого требовалась какая-либо форма контроля, например со стороны медицинской сестры или пункта первой помощи. Судья объявил без каких-либо колебаний, что ответчик нарушил свою обязанность оказывать разумную заботу. Ответчик признал, что примерно с 1968 г.
он должен был бы предоставлять рабочим вместо ушных заглушек протекторы в виде наушников.
Ответчик проиграл дело, так как не смог представить никаких доказательств того, что он проявлял внимание по отношению к проблеме чрезмерного шума на заводе; в результате судья счел необходимым вынести заключение, что ответчик не проявил в данном случае достаточной заботы о рабочих и нарушил свою обязанность, не предоставив рабочим наушников. Ответчик утверждал, что, даже если бы он предоставил персоналу наушники в 1957 г., истец все равно не стал бы их носить. В ответ на это адвокат истца мудро заметил, что в обязанность ответчика входило предпринять такие шаги по пропаганде и убеждению, которые бы обеспечили ношение наушников, а судья признал, что, будь соответствующая кампания по пропаганде проведена, истец не был бы в 1957 г. столь неразумным, чтобы отказаться от ношения наушников. Его милость судья присудил истцу компенсацию в размере 1250 фунтов стерлингов и добавил, что если бы тот возбудил дело на пять лет раньше, то по процедурным юридическим причинам сумма компенсации была бы вдвое выше.
Результаты этого дела показывают, что в обычном праве иски о небрежности относительно шума могут стать столь же частыми, как и иски по нарушению покоя граждан чрезмерным шумом.

[19] Эта организация часто упоминается в литературе под сокращенным названием ИСО (ISO — International Standards Organisation). — Прим. ред.
[20] Речь идет, по-видимому, о квартирных газовых отопительных системах. — Прим. ред.
[21] Высший чиновник органов юстиции в Англии, являющийся членом кабинета министров. — Прим. ред.
[22] Суд первой инстанции по гражданским делам с юрисдикцией на территории всей Великобритании. — Прим. ред.
[23] Игра слов: по-английски «undertaker» значит и «предприниматель», и «гробовщик». — Прим. ред.
[24] Дело Блайта против Бирмингемской водопроводной компании (1856 г.).
[25] Дело Берри против Марганцевой морской компании
Неведомая наука— акустика
Звук — явление столь же древнее, как и сама Земля. Хаос, в котором рождалась наша планета, сопровождался мощными ударами, вибрацией, звуками чудовищной силы. Когда Земля остыла и возникла жизнь, природа не затихла: волны с шумом бились о скалы, ветер завывал в ветвях, гром гремел в небе. И теперь природа порою создает не меньше шума, чем человек. В 1883 г., когда вулкан Кракатау обратил в пыль и выбросил на высоту в 25 км несколько кубических километров горной породы, грохот извержения не уступал грохоту современного атомного взрыва, а, может быть, и превосходил его.
У животных, которые в процессе эволюции приспосабливались к жизни на недавно остывшей Земле, возникли особые отростки головного мозга — органы слуха, и животные получили возможность улавливать звуки из окружающего их мира. Это увеличило шансы на выживание, так как звуки несут информацию; для обитателей первобытной Земли эта информация в основном сводилась к предупреждениям об опасности. Позже с помощью звуков начала устанавливаться связь. Различные звуки, издаваемые животными, служили для передачи сигналов опасности, способствовали объединению животных со стадным инстинктом и даже помогали процессу размножения — пользуясь любовным зовом, особи разных полов легче отыскивали партнеров.
Из всех живых существ только человек сумел полностью воспользоваться свойствами окружающей среды как носителя звуков. Не довольствуясь ворчанием и мычанием, человек, по мере того как росло количество информации, которую ему надо было передавать, учился издавать все более разнообразные звуки. Ведь человек — это общественное хищное животное; он уже не мог, подобно его предкам приматам, развалившись на ветвях деревьев, лениво тянуться за свисающими с них плодами. Общение с себе подобными стало для него жизненно необходимым. Выслеживание дичи, взаимная помощь при преследовании и умерщвлении добычи, предупреждение о грозящей опасности — все это требовало постоянно увеличивать содержательность общения, и таким образом человеческая речь родилась в силу острой необходимости.
Вскоре человек обнаружил, что звуки могут служить и другим целям; он обратил внимание на грохот, возникающий при ударах по пустому котлу для варки пищи, на звон и гудение тетивы натянутого охотничьего лука при вылете стрелы — так появились первые музыкальные инструменты.
Но не только речь и музыку внес человек в мир звуков. С отдаленнейших времен человек изготовлял примитивные орудия, обрабатывая камни, и, вероятно, не один пещерный житель затевал драку со своим соседом из-за непрерывного шума, сопровождающего обтесывание каменного топора. А когда человек изобрел колесо, он, сам того не сознавая, посеял первое зерно современной проблемы шума. Уже в древнем мире стук колес по каменной мостовой у многих вызывал бессонницу; позже в городах мостовые возле домов стали устилать соломой, чтобы приглушить цокот копыт и грохот железных колесных ободьев.
Железный век принес новые шумы: звон и грохот металла, из которого ковали оружие и утварь, не смолкая, разносились над поселениями. Человек научился создавать звучания, приятные для слуха, иными словами, творить музыку; но вместе с тем, производя все более громкие и неприятные шумы: треск и стук, скрежет и грохот, — он загрязнял звуками окружающую среду и притуплял свой слух. В сохранившихся кое-где и поныне первобытных сообществах преобладают, природные звуки, а сам человек почти не производит шумов. Развитие же техники привело к резкому увеличению шума. В течение многих веков человеческий слух не знал худших раздражителей, чем шум, возникавший при обработке дерева, камня или металла. Изобретение пороха принесло относительно новый вид шума — звуки взрывов, а также первую реальную опасность повреждения слуха. Наиболее сильный шум в те дни, безусловно, производили боевые сражения, где лязг топоров, мечей, доспехов и пушечная пальба заглушали вопли раненых, пение горнов и барабанную дробь.
Но только промышленная революция возвестила о приходе эпохи шума. Новые фабрики, рудники, доменные печи принесли с собой всестороннее загрязнение среды: зловоние, дым, обезображенный пейзаж и, разумеется, шум.
С изобретением паровой машины и созданием больших механизмов проблема шума обострилась. Развитие железных дорог, появление двигателя внутреннего сгорания и рост применения стали — все это сопровождалось усилением шума. Теперь мы изобрели ракетный и дизельный двигатели, сложнейшие станки, и все они вносят свой вклад в общую какофонию. Сейчас большая часть населения земного шара страдает от шума. В одном отчете о проблеме шума[1] сравнивались результаты обследований, проведенных в 1948 и 1961 гг.; в обоих случаях было опрошено 1400 человек. Каждому был задан вопрос, случалось ли ему когда-либо, находясь в квартире, испытывать беспокойство от шума, поступающего снаружи. В 1948 г. утвердительно ответили 23 % опрошенных, а в 1961 г. — уже 50 %.
Печальная истина заключается в том, что, за редкими исключениями, развитие техники и успехи технологии всегда сопровождались общим усилением шума. Это и не удивительно, потому что до середины XIX в. никаких конкретных познаний о шуме не было, и борьба с ним не выходила за рамки, которые непосредственно подсказывал здравый смысл. И только во время второй мировой войны, когда акустика шагнула далеко вперед в Европе и Америке, этот раздел физики поднялся до уровня современной точной науки.
Век за веком ученые занимались исследованием звука: еще Пифагор проводил опыты с колебаниями натянутой струны. Потом, в течение сотен лет, все выглядело так, словно труды Пифагора были не только началом, но и завершением науки о звуке. Позже некоторые великие ученые — от Аристотеля и Евклида до Птолемея — строили теории звука, которые, однако, не имели прямой связи с физической стороной этого явления. И только 1500 лет спустя Галилео Галилей заложил основы акустики. Он начал примерно с того, на чем остановился Пифагор, и опять задрожала струна!
Творцами современной акустики, несомненно, были Герман Гельмгольц и лорд Рэлей, которые во второй половине XIX в.
выполнили — независимо друг от друга — ряд фундаментальных теоретических работ. Сейчас Гельмгольц известен преимущественно своими работами по теории резонаторов[2], а славу Рэлею наряду с другими его трудами принес трактат «Теория звука», опубликованный в 1877 г. и содержавший существенно новые идеи. В 1904 г. Рэлей был удостоен Нобелевской премии в области физики[3].
Исследования шума и возможностей борьбы с ним, начатые несколько позже, первое время ограничивались вопросами, связанными с наземным и воздушным транспортом, а также работами по архитектурной акустике; но вскоре эти исследования значительно расширились и теперь охватывают все аспекты проблемы. Сейчас почти в каждой промышленно развитой стране существует научное акустическое общество, и список публикаций по вопросам шума непрерывно удлиняется. Современная акустика включает такие различные области, как ультразвуковая технология, имеющая огромное практическое значение для промышленности, подводная акустика, гидролокация, проблемы вибраций, музыкальной акустики, аудиологии и т. д. Акустику преподают в высших учебных заведениях, и многие крупные промышленные предприятия организуют собственные лаборатории для акустических исследований.
И все же, если попросить неспециалиста дать точное определение децибела, редко можно услышать нечто вразумительное. Как-то я посетил предприятие, на котором остро стояла проблема шума, и мой клиент, квалифицированный инженер, приветствовал меня задорным восклицанием: «Я и сам все знаю про шум, вы измеряете его в Изабеллах!». А владелец одной фабрики распорядился установить во всех цехах микрофоны и соединить их с усилителями и громкоговорителями, размещенными снаружи на пустыре, для того чтобы микрофоны всасывали цеховой шум, а громкоговорители выводили его наружу! Само слово «акустика» для многих служит символом неких таинственных явлений, и мистического искусства.
В пятом классе школы на уроках физики детям объясняют, что такое звук; многие мальчики вертели в руках камертон, знают о длине волны и частоте; юным музыкантам рассказывают о колебаниях струн, о трубах и обертонах, но дальше этого обучение продвигается очень редко.
Конструкторы современных сложных машин несут на себе всю тяжесть ответственности за сильнейшее раздражение, которое шум вызывает у большого числа людей, но тем не менее в своей профессиональной подготовке конструкторы почти не получают сведений относительно шума и способов его предотвращения. Только в последнее время аудитории высших учебных заведений стали заполнять те, кто более не может обойтись без знания акустики.
Борьба с шумом как объект серьезного изучения вышла на беговую дорожку технического соревнования с большим опозданием. По-видимому, шум считался либо дозволенным, либо просто неизбежным. Год за годом все пожимали плечами и полагали, что это одна из тех проблем, с которыми все равно никто не справится. У тысяч рабочих и работниц хлопкопрядильных фабрик уже после нескольких лет работы возникает стойкое повреждение слуха; котельщики даже щеголяют тем, что после клепальных работ внутри котла они целую неделю ничего не слышат; но мало кто относится к этим фактам иначе, чем к обычным невзгодам, связанным с профессией. Повреждения слуха, официально обозначаемые как «понижение слуха, обусловленное шумом», настолько распространены, что стало совсем не просто проводить обследования с целью установления критерия «нормального слуха». Мало кто из отбывавших действительную военную службу избежал повреждения слуха от орудийной стрельбы. В кабинах грузовиков с дизельными двигателями шум достигает чрезмерно высокого уровня, и почти на всех заводах имеются цеха, где уровень шума опасен для слуха. Молодежь рискует получить непоправимые повреждения слуха на концертах бит-групп и других модных музыкальных ансамблей. Вообще говоря, работа в промышленности всегда связана с повреждениями слуха: недавно один инженер по звукофикации, работающий в крупном предприятии кинопроката, отметил, что в кинотеатрах на севере Англии всегда устанавливается более высокий уровень звука, чем на юге страны[4].
Почему так много шума? Что это — неизбежность или невежество? Шум — побочный продукт.
Однако, например, в химическом производстве побочный продукт всегда означал бы какую-то потерю прибыли, и инженеры быстро отыскали бы способ использовать его. Доля же энергии, затрачиваемая на создание шума так ничтожна, что этой потерей можно полностью пренебречь. Так, при работе ракетного двигателя общей мощностью, скажем, в несколько сотен тысяч киловатт утечка энергии в форме шума составляет всего несколько десятков киловатт. К тому же устройство человеческого уха таково, что шум ракетного двигателя оказался бы практически неслышимым только в том случае, если отношение мощности шума к мощности двигателя удалось бы снизить до одной десятимиллиардной (1 : 1010)! Очевидно, какой-то уровень шума неизбежен, и ракетный двигатель никогда не будет звучать, как шепот. Но в подавляющем большинстве случаев шум можно существенно ослабить, и это не делается только потому, что ни конструкторы грохочущих машин, ни те, кто на этих машинах работает, не знают, как снизить шум, либо не имеют на это средств. При наличии денег на соответствующие переделки лишь очень и очень немногие задачи по устранению шума оказываются неразрешимыми, и всегда следует помнить, что экономика — такая же неотъемлемая часть борьбы с шумом, как и акустика.
Некоторые считают, что рост промышленной продукции, обусловленный автоматизацией и общим увеличением скорости работы механизмов, сводится почти на нет из-за падения производительности труда, вызванного усилением шума. Это, возможно, преувеличение, но, без сомнения, снижая уровень шума на заводе, можно существенно поднять производительность труда рабочих. Борьба с шумом обходится так дорого, потому что требуется уменьшать уже существующий шум: переделать готовую машину или установку часто оказывается вдвое дороже, чем предусмотреть соответствующие меры по снижению шума еще в техническом проекте. Но если из-за шума, сопровождающего новый производственный процесс, завод должен будет приостановить работу по постановлению суда, то он понесет убытки во много раз большие, чем расходы, которые потребовались бы на своевременное снижение шума.
Человек достиг высокого уровня цивилизации, в частности, благодаря своей способности к общению, а связь посредством звуков — одна из двух основных форм общения людей. Шум препятствует этому общению, он обедняет нашу жизнь, снижает нормальную активность человека. Более того, шум может заглушить сигнал опасности, предостерегающий крик, и тогда не исключены роковые последствия. Очень часто первым признаком неисправности работающей машины служит появление необычного шума, который может быть предупреждением о всех возможных последствиях дефекта — от простой поломки до взрыва. Но если общий уровень шума на предприятии высок, такие сигналы пройдут незамеченными.
В последние годы мы стали свидетелями резкого усиления интереса к проблеме шума со стороны правительственных организаций, и это касается не только Англии, но и США и многих других стран. Англия одной из первых привлекла к борьбе с шумом законодательство: в 1960 г. был опубликован Закон о снижении шума, в 1963 г. появился упомянутый выше отчет о проблеме шума, а в 1970 г. Антони Крослэнд, тогдашний министр жилищного строительства и местного самоуправления, учредил Консультативный комитет по борьбе с шумом. Когда в том же году было создано (в Англии. — Ред.) первое в мире Министерство по охране окружающей среды, комитет давал новому министерству рекомендации по выработке линии поведения и законодательной деятельности в области борьбы с шумом. Благодаря этому в принятый в 1974 г. Закон о контроле над загрязнением окружающей среды были включены новые многочисленные положения, касающиеся шума. В это же время в Министерстве труда был выработан Кодекс правил по уменьшению дозы шума, получаемой работающими по найму, а позже, на основе еще одного отчета — Закон об охране здоровья и безопасности труда, позволивший начать борьбу с профессиональным повреждением слуха. В Законе о государственной компенсации от 1972 г.
шуму также уделено особое внимание и предусмотрены значительные ассигнования, в частности для устройства звукоизоляции в домах, подвергающихся действию шума, доносящегося с новых или улучшенных дорог, если шум превышает установленный уровень. Государственные средства вложены также в проект бесшумного пассажирского транспорта. И хотя это не слишком радостно, появление бесшумного авиационного мотора RB-211 привело к крушению старейшей компании Роллс-Ройс.
В результате указанной законодательной деятельности особенно возросла потребность в практических знаниях о шуме. Бессмысленно издавать законы, которые не получат применения. Для того чтобы осуществить надлежащий контроль и уменьшить государственные расходы на выплату компенсации, сейчас, как никогда прежде, необходимо научить разбираться в проблеме шума и возможностях борьбы с ним плановиков, конструкторов, администраторов. Даже если им не придется непосредственно заниматься технической стороной дела, они смогут понять, о чем идет речь и принять правильное решение своевременно, когда еще можно что-то исправить, а не после того, как допущенная грубейшая ошибка заявит о себе шумом.
В первую очередь следует положить конец безответственности и невежеству. Наукообразные разговоры о децибелах больше не должны сбивать всех с толку, акустика должна занять свое место на переднем крае конструкторских работ и ее требования должны учитываться уже на стадии проектирования. Население необходимо ознакомить с существующими нормами, чтобы люди не мирились с излишним шумом. Инженерам следует изучить проблему шума настолько, чтобы знать, когда шум возможно ограничить, и разбираться в указаниях специалистов-акустиков. Соображения экономии больше не могут служить лимитирующим фактором при проектировании устройств для снижения шума: в частности, уже созданы авиационные двигатели, которые отвечают не только соответствующим техническим и экономическим требованиям, но и установленному предельному уровню шума.
И если мы хотим иметь более тихое будущее, подобную линию поведения должны проводить как промышленность в целом, так и правительство.

[1] «Шум» — заключительный отчет Комитета по проблеме шума, Управление по изданию официальных документов, 1963 г.
[2] Следовало бы упомянуть и другие фундаментальные работы Гельмгольца, особенно «Трактат о слуховых ощущениях». — Прим. ред.
[3] Нобелевская премия была присуждена Рэлею не за работы в области акустики, как можно заключить из контекста, а за труды по плотности газов и за открытие аргона. — Прим. ред.
[4] Шумные отрасли промышленности получили большее распространение на севере страны. — Прим. ред.
Обесшумливание и изоляция звука
Увы, иногда никакая информация, вроде той, что мы почерпнули из предыдущей главы, не сможет помочь. Когда сталкиваешься с проблемой шума, которую ставит уже существующий механизм, бесполезно приниматься объяснять, как следовало проектировать его с самого начала. Истина проста: с механизмом уже ничего не сделаешь, но нельзя ли что-нибудь сделать с шумом?
Обратимся к типичному случаю, в котором отчетливо проявляется большинство возникающих практических проблем, — к шуму дизель-генератора. Такие установки используются в качестве резервных агрегатов в самых неожиданных местах — там, где нельзя мириться с возможными капризами Национальной системы электроснабжения. Например, их часто устанавливают в больницах, и там их шум особенно нежелателен. Представим себе, что нам необходимо установить один из таких агрегатов и нет возможности его переконструировать.
Прежде чем предпринимать какие-либо другие меры, необходимо спроектировать антивибрационный фундамент. Это значит, что двигатель и генератор нужно установить на общей вспомогательной раме так, чтобы они не могли смещаться один относительно другого в результате действующих между ними моментов. Затем следует установить раму на шести или восьми упругих амортизаторах, выполненных в виде пружин, либо резиновых прокладок или элементов с резиновыми прокладками, работающими на сдвиг. Эти амортизаторы должны обладать податливостью в вертикальном и горизонтальном направлениях, достаточной для подавления самых низких вынуждающих частот, причем некоторые из шести типов колебаний генератора могут оказаться связанными.
Недостаточно, однако, просто посадить генератор на амортизаторы и успокоиться на этом. Необходимо также, чтобы все связи, ведущие как к двигателю, так и к генератору, были гибкими. Сюда относятся трубопроводы горючего, кабелепроводы, а также воздуховоды.
Если противовибрационные амортизаторы применены не были, последующие мероприятия по снижению шума окажутся в значительной степени обесцененными, поскольку, помимо генератора, и грунт, и само здание также будут излучать звук даже на значительном расстоянии от генератора (вспомните камертонный эффект); поэтому, в какое бы совершенное звуконепроницаемое ограждение мы ни заключили механизм, все равно достаточно сильный источник шума окажется вне ограждения.
Разумеется, суть проблемы в том, чтобы закрыть пути звуку. Простейший способ воспрепятствовать звуку проникнуть из точки А в точку Б — загородить ему дорогу. Если источник излучает во все стороны, его придется запереть в ящик. В гл. 9 мы говорили об изоляции звука и видели, что для этого в первую очередь требуется масса. Если мы можем выстроить кирпичное или бетонное ограждение — отлично! Как видно из Приложения 2, звукоизоляция таких стен будет очень хорошей. Однако с практической точки зрения это не всегда выгодно. Масса может оказаться чрезмерной, а кроме того, иногда желательно иметь разборное устройство. В этих случаях представляются две возможности: пожертвовать частью желаемого снижения шума или построить однослойную стенку из более легкого материала. Если речь идет только о массе, то, взяв лист мягкой стали нормального калибра 16[27] или доску из прессованной стружки толщиной 25 мм, мы получим дешевый и доступный материал. Однако в стали собственное затухание мало, поскольку это жесткий материал с малым внутренним трением и поэтому в стальных листах возможны резонансные явления. А мы знаем, что резонансы «пробивают бреши» в законе масс. Поэтому необходимы какие-то дополнительные элементы, поглощающие звук.
Сначала, однако, рассмотрим другую проблему. Как мы помним из гл. 10, если возвести вокруг источника звука ограждение, результирующее число децибел нельзя найти, просто вычитая из исходного уровня в децибелах величину звукоизоляции стенок. Следует еще прибавить десятикратный логарифм поверхности перегородок, обращенных в интересующую нас сторону, и вычесть десятикратный логарифм среднего коэффициента поглощения поверхностей внутри помещения. Это обусловлено тем, что звуковая волна, идущая от источника к стенке помещения, частично проходит наружу, а частично отражается обратно. Отраженная волна вновь попадает на стенку, снова частично проходит наружу и отражается еще раз.
Другими словами, часть волны, которой не удается проникнуть через ограждение сразу, отражается и опять повторяет свою попытку. Поэтому, если стены хорошо отражают звук изнутри, наружу пройдет больше звука, чем в случае, когда стены поглощающие.
Это означает, что стенки ограждения следует покрыть изнутри звукопоглощающим материалом. Если этого не сделано и если, например, средний коэффициент поглощения равен всего 0,05, то прибавить следует 10 lg 0,05 = ?13дБ. Действие ограждения окажется сниженным на 13 дБ. Представим себе, что ограждение покрыто изнутри слоем минеральной шерсти толщиной 50 мм; учитывая, что сама поверхность дизель-генератора отражающая, примем — конечно, с известной долей произвола — средний коэффициент отражения при 500 Гц равным 0,6. Тогда потеря изолирующего действия ограждения составит всего 10 lg 0,6 = ?2 дБ, что на 11 дБ лучше, чем в предыдущем случае. (Заметим, что подобные расчеты следует производить по крайней мере для каждой из 6—8 октавных полос.)
Возникает еще практический вопрос: как закреплять покрытия из минеральной шерсти на стенках? Здесь пригоден любой способ — металлические сетки, перфорированные металлические листы, как и для закрепления акустической плитки. Для ограждения из листового металла использование минеральной шерсти дает добавочный значительный выигрыш в результате ее демпфирующего действия. Для деревянных ограждений это не так необходимо, потому что дерево обладает немалым затуханием и само по себе.
Если каменное ограждение построить нельзя, а однослойная перегородка из стального листа калибра 16 не дает необходимой изоляции, можно, как было указано в гл. 9, применить принцип двойной перегородки. Это, в частности, можно сделать, построив снаружи первого ограждения такое же второе на расстоянии примерно 150 мм и установив оба ограждения на лентах из податливой микропористой резины (это мероприятие желательно провести и для однослойного ограждения).
В более сложных системах применяют конструкции типа «сандвич» из более легких перегородок, зажатых между слоями минеральной шерсти. Можно, разумеется, применять и различные другие поглотители звука, например неопреновые или полиуретановые пенопласты, которые, однако, требуют специальной противопожарной обработки; тем не менее они оказываются более экономичными и не нуждаются в специальных закреплениях. Но не всякий старый пенопласт пригоден для этой цели: поры должны быть сообщающимися, а сопротивление продуванию должно быть достаточно большим.
Размеры ограждения влияют на его эффективность в двух отношениях. Во-первых, излучение в данном направлении будет тем больше, чем больше размеры соответствующей стенки. Кроме того, поскольку существенно среднее значение коэффициента поглощения внутри ограждения, а некоторые механизмы обладают большими жесткими, хорошо отражающими звук поверхностями, то для того же механизма и той же акустической облицовки ограждения средний коэффициент поглощения для большого ограждения будет выше, чем для малого. Поэтому нередко оказывается целесообразным сделать ограждение побольше, в частности, еще и потому, что тогда можно будет установить дверь для прохода внутрь при ремонте и уходе за механизмами и обойтись без съемных панелей.
Типичный пример, когда подавление резонанса воздушного объема позволяет снизить общий шум, — это дымоход котельной, в котором к случайному шуму может добавиться компонента чистого тона, так как случайные исходные возмущения, создаваемые сгоранием горючего в воздухе, ведут себя подобно завихрениям, которые создает музыкант, дующий в блок-флейту (см. гл. 3), причем дымовая труба ведет себя как корпус флейты Избежать такого резонанса трудно — это вопрос тщательного выбора размеров. Все котельные установки различны, и поэтому универсальных рекомендаций не существует, но если резонансы дымовой трубы дают существенный вклад в суммарный шум, то иногда единственный выход — установить глушитель типа, который будет описан в следующей главе.
Другой важный пример — это вентилятор, присоединенный к приемному или выходному трубопроводу. Главное требование здесь — отличие резонансов трубопровода от частот прохождения лопастей вентилятора и их гармоник. Аналогичные неприятности могут встретиться в пылесосах и электромоторах.
Снижение амплитуды резонансов может предупредить нежелательное и иногда существенное усиление шума, но зачастую еще более важно снизить эффективность излучения. Вспомним, что каждую точку излучающей поверхности можно рассматривать как отдельный самостоятельный точечный источник звука. Отсюда вытекают два следствия. Во-первых, на краях поверхности можно ожидать деструктивной интерференции (см. рис. 31); во-вторых, вдвое большая поверхность, колеблющаяся с той же амплитудой, что и меньшая, будет излучать вдвое большую энергию, то есть создаст уровень шума на 3 дБ выше. Ударив по камертону и держа его в руке, мы получим едва слышный звук, что обусловлено как интерференцией звуков, создаваемых его двумя ножками, так и малой поверхностью ножек. Прижав рукоятку камертона к столу, мы обнаружим возрастание уровня звука. Это объясняется тем, что колебательная энергия передается доске стола, которая сама начинает колебаться; вследствие ее больших размеров интерференция мала, а площадь излучающей поверхности велика. При инженерных расчетах обычно можно пренебречь поглощением энергии в столе; тогда оказывается, что, поставив камертон на доску площадью 0,01 м2, мы получим уровень звука на 3 дБ ниже, чем для доски площадью 0,02 м2.
Поэтому, например, для электрического мотора, установленного на перекрытии прямо на болтах, к площади источника звука следует прибавить и поверхность пола, и, даже если не вмешаются еще и резонансные явления, шум мотора будет излучаться весьма эффективно из-за больших размеров излучающей поверхности. Простое средство — установка мотора на упругом фундаменте — обеспечит значительное снижение шума.
Вспоминая, что в некоторых строительных материалах, например в бетоне, звук распространяется на большие расстояния с малыми потерями, легко понять, что, не принимая мер по изоляции механизма от опоры, мы рискуем распространить эффективный «источник звука» до самых удаленных точек здания.
Вопрос эффективности излучения весьма важен и при меньших масштабах установок. Недавно мне пришлось встретиться с сильными вибрациями трубы на частоте 3 кГц. Труба была обшита и сама по себе излучала немного звука, но кронштейны, на которых труба была закреплена и которые находились снаружи обшивки, вынуждали всю конструкцию издавать громкую ноту этой же частоты.
Для того чтобы заглушить шум пишущей машинки, часто применяют войлочную подкладку, но, как ни странно, мало кто догадывается принять те же меры по отношению к другим механизмам. Служащие нередко подвергаются совершенно ненужному шуму от адресных машин просто потому, что те жестко установлены на больших поверхностях. Дело обстоит гораздо серьезнее, когда 200-тонный пресс жестко прикреплен болтами непосредственно к плите настила — в этом случае страдать будут и жители соседнего дома. Насосы передают шум в трубы, а трубы крепятся к стенам; даже моторы на упругом фундаменте могут передавать шум по жестким кабелепроводам. Когда я купил себе автомашину, электрический промыватель ветрового стекла отвратительно шумел просто потому, что был прикреплен непосредственно к стенке корпуса. Упругое крепление сразу сделало работу механизма неслышной.
Пожалуй, во всех случаях, прежде чем принимать какие-либо меры по обесшумливанию, следует попытаться виброизолировать источник исходного возмущения от всех других предметов. Это особенно важно, когда дело касается крупных механизмов, к которым прикреплены насосы и моторы, а также элементы, работающие со стуком. Обычно в таких ситуациях возникают и резонансы, и, разумеется, изоляция источника возмущений намного снизит требования к поглощению звука.
Что же такое собственно виброизоляция? Недостаточно просто подложить попавшийся под руку старый кусок резины или пробки под механизм: это может либо ничего не дать, либо даже ухудшить положение.
Большинство виброизоляторов рассчитано на низкочастотные колебания, лежащие даже ниже слышимого диапазона. К сожалению, более глубокое рассмотрение этого вопроса выходит за пределы нашей книги. Для получения виброизоляции мы снова попытаемся осуществить рассогласование импедансов, а это означает, что фундамент должен быть как можно более податливым: чем ниже его жесткость, тем выше изоляция. Фундамент, однако, должен быть достаточно массивным, чтобы выдержать вес самого механизма. В качестве амортизаторов фундамента можно применять цилиндрические пружины или листовые рессоры; можно также использовать другие упругие материалы, например резину или даже воздух. Однако пружина с прикрепленной к ней массой образует резонансную систему с некоторой определенной резонансной частотой, и если сила, приложенная к массе, меняется с той же частотой, то, разумеется, получится усиление колебаний, для борьбы с которым придется вводить поглощение. Но даже если поглощение настолько велико, что система, предоставленная самой себе после сжатия пружины, возвращается к своему исходному состоянию без колебаний, никакой изоляции вибраций не получится и амортизатор лишь не ухудшит положения.
 |
| Рис. 52. Типичный резиновый амортизатор для фундамента (в разрезе). |
При изоляции вибраций звуковой частоты нельзя ограничиваться пружинами в качестве амортизаторов, потому что высокочастотный звук прекрасно распространяется по металлу вдоль витков пружины. Во многих случаях нежелательны только низкочастотные вибрации, и тогда это обстоятельство несущественно; однако, если приходится бороться и со звуковыми частотами, амортизаторы должны содержать резиновые прокладки, или, где возможно, следует пользоваться резиновыми амортизаторами.
Еще и еще нужно повторить, что плотная резина, если она подвергается деформации сжатия, бесполезна в качестве амортизатора, за исключением случаев, когда поперечные размеры резинового блока или полоски малы по сравнению с их толщиной. В большинстве резиновых амортизаторов резина испытывает сдвиговые деформации, для которых это материал гораздо более податлив (на рис. 52 изображена типичная конструкция такого амортизатора).
Собственная частота колебаний груза на амортизаторе связана с прогибом амортизатора под лежащей на нем нагрузкой. На рис. 53 дан график, связывающий эти величины. Однако для выбора нужного типа изолятора при данных вынуждающих частотах требуется специальный расчет, поскольку агрегат, установленный на амортизаторах, может одновременно колебаться шестью различными способами с шестью разными частотами.
Особое внимание следует уделять конструкции дверей и панелей ограждения; щель в 2 мм по периметру двери для обслуживающего персонала, пробитой в стене площадью 4 м2, может снизить звукоизоляцию стены на 15 дБ (см. рис. 43). Сами двери должны иметь звукоизоляцию, отличающуюся не более чем на 5—10 дБ от изоляции стены, и должны быть снабжены воздухонепроницаемым уплотнением. Для этого можно применить микропористую резину или полоску из фосфористой бронзы; дверь должна также иметь нажимной затвор. Для окон, при не слишком большой их площади, можно ограничиться одной рамой со стеклом толщиной 6 мм; если добавляется вторая рама, то следует обе рамы закреплять упруго.
 |
| Рис. 53. Зависимость между собственной частотой фундамента и его статическим прогибом под нагрузкой. |
Прежде всего придется прорезать в стене входное и выходное отверстия. Это откроет дорогу воздуху, но также и звуку. Как обычно, отверстия можно рассматривать как самостоятельные источники звука. Эти источники будут создавать полусферические волны. В области более высоких частот скажутся интерференционные эффекты, вследствие которых излучение высокочастотного звука будет направлено в основном вперед от отверстия.
 |
| Рис. 54. Плоские волны в воздуховоде с поглощающей облицовкой. |
При распространении плоской волны вдоль облицованного воздуховода она частично (вблизи стенок) бежит в звукопоглощающем материале. При колебаниях частиц воздуха вперед и назад вязкое сопротивление в порах материала приведет к диссипации части энергии звуковой волны. Однако в соответствии с принципом Гюйгенса (образование вторичных волн) энергия, поглощенная вблизи стенок, возмещается за счет энергии основной части волны, распространяющейся в середине воздуховода, аналогично тому как дифракция приводит к проникновению звука в теневую область позади экрана В результате энергия основной части волны все время поступает к краям, где она поглощается, и по мере распространения в воздуховоде волна затухает. Кроме того, скорость звука в звукопоглощающей облицовке значительно меньше скорости звука в воздухе; она составляет около 200 м/с (а в воздухе — 344 м/с). Это различие оказывает то же действие, что и градиент температуры,— круто «изгибает» волну у краев, где часть фронта волны, бегущая внутри поглощающего материала, отстает от фронта основной части волны. Это изгибание фронта волны приводит к тому, что энергия волны устремляется внутрь облицовки Поскольку облицовка не полностью поглощает звук, волна частично отразится обратно в воздуховод, но эта отраженная волна скоро затухнет.
На ослабление плоской волны оказывают влияние четыре фактора: ширина воздуховода, толщина облицовки, сопротивление продуванию в облицовке и частота звука. Особенно существен последний фактор Если длина звуковой волны велика по сравнению с толщиной облицовки, затухание на краях волнового фронта сравнительно мало; при понижении частоты затухание уменьшается. Впрочем, длина волны еще более существенна по другой причине На высоких частотах интерференция приводит к взаимному уничтожению волн, бегущих в облицовке; в результате звуковое давление внутри облицовки резко падает и звуковая энергия переносится в виде пучка, занимающего среднюю часть сечения воздуховода, без какого-либо влияния поглощающих стенок Частота, на которой начинается это явление, связана с шириной сечения воздуховода.
В целом оказывается, что затухание в облицованном воздуховоде пропорционально толщине облицовки и обратно пропорционально ширине сечения за вычетом толщины облицовки. Что касается сопротивления продуванию облицовки, то здесь можно руководствоваться величиной коэффициента поглощения: наибольший коэффициент поглощения соответствует и наибольшему сопротивлению Затухание в облицованном воздуховоде растет с частотой до тех пор, пока звук не образует пучка, распространяющегося вдоль средней линии воздуховода, независимо от стенок. Это происходит при частоте, когда длина волны в воздухе примерно равна ширине воздуховода.
Немало формул измышлялось для того, чтобы определять эффективность облицовки в воздуховоде путем расчета. Некоторые из них дают недопустимую погрешность, другие невозможно применить на практике. Наилучший путь — составление таблиц, основанных на реальных испытаниях; подобная таблица приведена в Приложении 5. Простая облицовка всех четырех стенок воздуховода прямоугольного сечения еще не предел возможного Весьма эффективна конструкция, в которой звук проходит по узким каналам между поглощающими стенками, — пластинчатый глушитель с звукопоглощающими перегородками, разделяющими воздуховод вдоль его длины (рис 55). Такие перегородки часто применяют в патентованных глушителях, используемых в вентиляционных системах.
Почти всегда решающий фактор — это необходимость пропустить требуемый объем воздуха по воздуховоду при минимальном сопротивлении его протеканию. Если бы не это требование, можно было бы добиться огромного ослабления, круто изгибая воздуховод, так чтобы плоская волна ударялась об облицовку, рассеивалась и быстро поглощалась.
 |
| Рис. 55. Воздуховод с пластинчатым глушителем. |
Как же работает глушитель?
Разумеется, для глушения можно использовать короткий круглый воздуховод, облицованный поглощающим материалом (проточный глушитель). Однако основная часть энергии шума выхлопа (как и шума всасывания) сосредоточена на низких частотах, в частности на частоте следования вспышек в двигателе, а если, как обычно, процессы сгорания различаются от цилиндра к цилиндру и от такта к такту, то это может привести к субгармоникам еще меньших частот.
Как известно, глушители с поглощением работают плохо именно на низких частотах; к счастью, желаемое ослабление низкочастотных звуков удается получить при помощи совершенно другого метода — правда, ценой некоторого дополнительного противодавле ния в трубе. Работа этого другого типа глушителя в отличие от поглощающего глушителя основана на реактивном принципе. Основной вид реактивного глушителя — это просто расширительная камера[28], не содержащая ничего, кроме воздуха. И здесь снова мы встречаемся с рассогласованием импедансов. Вместо того чтобы приводить электрические аналоги, лучше объяснить происходящие в этом глушителе процессы путем сравнения его с антивибрационными амортизаторами, о которых мы уже вкратце говорили.
 |

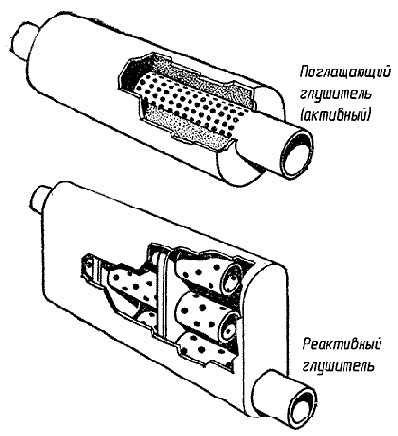

| Рис. 56. Глушители выхлопа. |
Собственной частотой обладает и выхлопной патрубок; его роль аналогична роли податливого перекрытия под амортизатором, на котором стоит двигатель. В результате получится некоторая общая основная частота собственных колебаний камеры вместе с патрубком. При совпадении этой частоты с частотой возбуждения колебания значительно усилятся и глушитель сможет ослаблять звук только в результате потерь на трение при колебаниях газа.
Возвращаясь к механизму, установленному на амортизаторах, мы вспоминаем, что при увеличении числа оборотов усиление уменьшается и заменяется ослаблением — изоляцией вибраций. В точности тоже происходит и с резонатором. При возрастании частоты источника звука усиление прекращается при достижении частоты, в
При конструировании резонансного глушителя следует учитывать три важнейших обстоятельства. Во-первых, упругость «пружины». Чем больше поперечное сечение расширительной камеры, тем мягче воздушная пружина и тем большей изоляции звука можно достигнуть. Во-вторых, собственная частота камеры, зависящая в основном от ее длины. И наконец, собственная частота выхлопного патрубка, которая определяется его длиной. Есть, однако, еще два обстоятельства, которые могут исказить наши предсказания, но учесть которые чрезвычайно трудно — это импеданс источника и импеданс нагрузки на выходе.
Обратимся сначала к импедансу источника. Когда мы имеем дело с механизмом, установленным на пружинном амортизаторе, то при изменении упругости амортизатора сила, действующая на механизм, существенно не меняется. Другими словами, импеданс источника в этом случае велик.
Точно так же глушитель не повлияет существенно на импульсы, излучаемые двигателем при выхлопе, если противодавление остается малым. Импеданс на входе расширительной камеры мал, так как ее поперечник велик; импеданс на входе выхлопного патрубка велик, так как его поперечник мал; наконец, импеданс наружной свободной атмосферы на выходе патрубка мал (напомним, что его малой величиной обусловлено возникновение стоячих волн в трубе, см. гл. 3). Все эти нарушения согласования между импедансами и приводят к ослаблению волны, проходящей через глушитель. Поэтому же, изменив импеданс источника или нагрузки на выходе, мы изменим и эффективность глушителя. В качестве примера источника звука, обладающего малым импедансом, можно привести громкоговоритель. Следовательно, если проводить испытания реактивного глушителя, пользуясь громкоговорителем как источником изолируемого шума, можно будет прийти к излишне пессимистическим заключениям. Аналогично, изменяя что-либо в выхлопном патрубке, например присоединяя его еще к одному глушителю, можно понизить эффективность первого глушителя, потому что изменится импеданс нагрузки. Подобные соображения показывают, почему в механических системах при закреплении пружин амортизатора на массивном основании получается лучшая виброизоляция, чем при закреплении на легком или податливом основании.
Разумеется, принцип реактивного глушения не исчерпывается устройством единственной прямоточной полости. Полость может содержать боковое ответвление, подобное резонансному поглотителю (см. гл. 8). В этом случае получается картина, обратная той, что наблюдается при действии прямоточной камеры: на резонансной частоте достигается не наименьшее, а наибольшее ослабление, а энергия при этом поглощается сильнее всего в результате интенсивных колебаний среды в горлышке резонатора.
На практике выхлопные глушители изготовляют в виде многокамерных систем, снабженных боковыми ответвлениями, работающими как резонаторы. Чтобы сделать «воздушную пружину» мягче, можно выдвинуть соединительные трубки внутрь камеры — это увеличит создаваемое ею затухание.
Установка двух камер одна за другой не обязательно удваивает ослабление звука, однако при правильном соединении камер можно получить даже более чем двойной эффект. Большая часть реактивных глушителей, появлявшихся на рынке сбыта, была разработана эмпирически много лет назад, и до сих пор их исследования проводятся методом проб и ошибок. Можно надеяться, что теперь для расчета глушителей будут широко применять вычислительные машины, что позволит разработать действительно эффективные модели.
Недостатком этих глушителей следует считать провалы их эффективности на некоторых частотах. На высоких частотах гармоники резонансов следуют одна за другой, и в этой области эффективность глушителей может оказаться недостаточной. Во многих глушителях предусматривают дополнительную ступень поглощения для борьбы с высокочастотным звуком; имея дело с двигателем, следовало бы сначала устанавливать реактивный глушитель, а затем ниже по течению — прямоточный глушитель с поглощением. Один из изготовителей рекомендует для получения наилучших результатов выбирать длину выхлопного патрубка равной его десятикратному диаметру.
Активные и реактивные глушители применяют не только для глушения выхлопа двигателей внутреннего сгорания. Оба типа оказываются весьма полезными для глушения шума выходного окна пневматического перфоратора, но, к сожалению, как бы хорошо ни был спроектирован глушитель, он несколько снижает эффективность работы механизма. Шум удается уменьшить всего на 5—7 дБ, чему не следует удивляться, так как выхлоп отработанного воздуха — лишь один из источников звука. Параллельное использование задемпфированных стальных деталей улучшило бы ситуацию, так же как демпфирование и изоляция корпуса механизма. Обычно в перфораторах для дорожных работ применяют глушители-чехлы, служащие одновременно двум целям. Такой глушитель состоит из непроницаемого съемного рукава, или мешка, закрывающего выходное окно и пришнурованного к корпусу перфоратора своей нижней частью, где расположен диск с прорезями, через которые отработанный воздух выходит наружу.
Весь мешок изнутри покрыт поглощающей облицовкой и образует вместе с корпусом перфоратора частично облицованный воздуховод. Кроме того, закрывая наружную поверхность перфоратора, мешок несколько снижает излучение шума корпусом перфоратора. Однако, что бы мы ни делали с перфоратором, нельзя избежать непосредственного контакта стального инструмента с дорогой, а в результате камертонного эффекта поверхность дороги сама становится излучателем шума.
Теперь мы можем вернуться к дизель-генератору и приспособить аналогичное устройство к выхлопной системе. При этом необходимо следить за тем, чтобы все соединения были гибкими. Комбинацию фильтра с глушителем, работающую на том же принципе, можно применить и для воздухоприемника. Следует иметь также в виду, что реактивные глушители излучают звук своими корпусами, и, если придется располагать глушитель вне акустического ограждения, все наши мероприятия будут сведены на нет. Лучшее решение в этом случае — закопать глушитель на возможно большую глубину в землю. В противном случае не обойтись без обшивки глушителя каким-либо покрытием.
Есть два способа нанесения покрытия, и очень важно выбрать из них наиболее подходящий. Если корпус изолируемого механизма резонирует, что можно выяснить, сравнивая его отклик на возбуждение разными частотами со спектром шума в условиях эксплуатации (иногда достаточно просто прислушаться к звуку удара по корпусу тупым инструментом), то следует применить демпфирующее покрытие. Резонанс можно сильно снизить, покрыв корпус достаточно толстым слоем поглощающего состава типа патентованных обмазок на основе смол. Однако для многих объектов, например для глушителей, в которых вибрации корпуса вызываются процессами, происходящими внутри корпуса, добавочное затухание едва снизит амплитуду на какой-нибудь один децибел. Если дело не в резонансах, то простое удвоение массы корпуса уменьшит шум децибел на 5, что не так уж много. В этом случае лучше всего вспомнить принципы, изложенные в гл. 9, и закрыть механизм непроницаемой оболочкой с поверхностной плотностью примерно 5 кг/м2, лежащей на упругой подложке, например слое минеральной шерсти, которая кстати подавит и возможные резонансы.
Наружная оболочка не должна нигде соприкасаться с колеблющейся поверхностью, а в качестве материала оболочки можно взять что угодно — от металлического листа до затвердевающих составов или каких-либо тяжелых гибких пластмассовых листов фабричного изготовления. Несколько отклоняясь в сторону, отметим, что подобная проблема часто возникает при образовании мощной турбулентности позади клапана газопровода при протекании газа через отверстие клапана со скоростью, превышающей скорость звука (число Маха M > 1). Если на мало-мальски длинном участке газопровода возникает мощное развитие завихрений, создается значительное излучение резкого высокочастотного случайного шума Оказалось, что с таким весьма высокочастотным шумом можно бороться, обшивая трубу толстым слоем плотного пористого волокнистого материала, например плотного стекловолокна, даже без наружной обшивки. Это как бы противоречит традициям акустики, но ряд недавних работ показал эффективность этого метода. Институт прикладной физики в Дельфте ведет по шуму труб исследовательские работы, от которых можно ожидать интересных результатов. Однако обшивка трубы не единственное необходимое мероприятие в подобных случаях, потому что зачастую вибрации проникают обходным путем через опоры, на которых лежит труба, и звук будет излучаться стенкой, поддерживающей конструкции. Это снова старая история о камертоне, стоящем на поверхности стола; ясно, что для труб необходимо применять гибкие опоры.
Теперь нанесем последние штрихи в наше описание схемы звукоизоляции дизель-генератора. Во-первых, нельзя допускать в стенках ограждения ни зазоров, ни трещин. Во-вторых, ограждение не должно иметь жесткого контакта ни с какой колеблющейся частью установки, в том числе и с системой выхлопа, опора которой должна стоять на земле, а сама она должна упруго соединяться с двигателем. Сам же агрегат, дизель-генератор, не должен иметь жесткий контакт с землей.
В месте, где выхлопная труба проходит через ограждение, следует сделать отверстие большого диаметра и для его герметизации использовать гибкое прокладочное асбестовое кольцо. Для других труб, которые не раскаляются во время работы, можно применить резиновое или фетровое уплотняющее кольцо. Небольшое добавочное ослабление получится, если выхлопной патрубок и жалюзи охлаждающей системы не будут обращены в направлении, в котором желательно снизить уровень шума, потому что эти источники звука обладают направленностью на средних и высоких частотах
К сожалению, эксплуатация множества механизмов не позволяет заключить их внутрь ограждения. Например, может оказаться, что к механизму необходим настолько частый доступ, что даже дверь с электроприводом не спасает положения. Таковы, в частности, малые прессы и клепальные машины, в которые оператор должен непрерывно подавать детали. В этом случае все же приносит пользу ограждение, имеющее отверстие вместо двери. Уровень интенсивности звука, излучаемого отверстием, пропорционален логарифму его площади; кроме того, опять-таки в силу несогласованности импедансов, если длина волны велика по сравнению с отверстием, имеет место отражение, подобное тому, какое происходит, когда плоская волна подходит к открытому концу трубы Низкочастотный звук лишь с трудом излучается через относительно малое отверстие. Более того, вышедший звук не имеет направленности, следовательно, из отверстия не выходит интенсивного звукового пучка, как это имеет место для звука, длина волны которого мала по сравнению с размерами отверстия.
Если необходимо проделать в ограждении небольшое отверстие, например, чтобы пропустить к механизму ленту конвейера, можно решить проблему звукоизоляции, поместив конвейер в туннель со стенками, покрытыми звукопоглощающим материалом; такой туннель будет действовать как облицованный воздуховод или прямоточный глушитель. Иногда все ограждение можно выполнить в виде облицованного изнутри туннеля, хотя, если его размеры велики, значительный шум будет излучаться с концов.
Нельзя забывать и о том, что механизмы обычно размещаются внутри зданий, а мы уже рассматривали вопрос о роли реверберации в помещениях. Зачастую в цехе звукопоглощение невелико, так что уже на расстоянии порядка двух метров от источника звука реверберационный звук больше, чем прямой. Это особенно важно в тех случаях, когда ограждения и экраны устанавливаются не со всех сторон, потому что улучшение получается только в непосредственной близости к механизму, там, где до установки экрана прямой звук преобладал, Если в помещении только один главный источник звука, то установка экрана наиболее эффективна при расположении экрана в непосредственной близости к источнику звука; часть энергии поглотится в системе механизм — экран и не распространится дальше. Это особенно существенно для направленных источников звука и экранов, расположенных с соответствующей стороны. Но вспомните вездесущий логарифм: если источник ненаправленный, а экран охватывает угол в 180°, то даже при коэффициенте поглощения экрана, равном 1,0, то есть при полном поглощении падающего на экран звука, звуковая энергия, поступающая в помещение, в целом снизится всего на 3 дБ, что едва заметно. В действительности дело обстоит еще хуже, так как коэффициент поглощения экрана обычно ниже 1,0, и для ненаправленного источника звука энергия уменьшится только на величину, равную десятикратному логарифму доли окружности, охваченной экраном, умноженной на коэффициент поглощения экрана:
где ? — угол (в радианах) сегмента, загороженного экраном, а ? — коэффициент поглощения звука экраном при нормальном падении звука. Например, экран, охватывающий половину окружности и имеющий коэффициент поглощения, равный 0,7, снизит реверберационный шум только на 2 дБ. Можно уточнить расчет, приняв во внимание направленность источника, если она существует, что немного улучшит результат, но разница будет невелика.
Экранирование помогает направить звук, но следует помнить, что звук дифрагирует, обходя экран, и что этот эффект увеличивается с понижением частоты (см.
рис. 34). Экран, поверхность которого обращена к источнику, сильно поглощает звук, что несколько снизит дифракцию, но было бы неразумно рассчитывать на больший эффект экранирования, чем на 5—6 дБ при частотах выше 500 Гц; ниже же этой частоты мало на что можно рассчитывать. Эффект экранирования сильно зависит от расположения источника и приемника (поскольку от этого зависит угол погружения в акустическую тень), а также от эффективной высоты экрана. Звук, выходящий из-за края экрана, как бы создается длинной линией источников, а звук с обеих сторон экрана приведет к появлению интерференционной картины (как на рис. 35), в которой даже при случайном шуме эффект экранирования окажется зависящим от направления.
Верный способ снизить реверберационный звук — увеличить средний коэффициент поглощения открытых поверхностей в помещении. Чрезвычайно существенно уяснить себе то обстоятельство, что в большинстве случаев, пока мы не удвоим полное поглощение, разницу в реверберации нельзя будет заметить. Укладка акустических плиток на внутренней поверхности крыши цеха дает обычно не более 5—6 дБ, причем операторы, находящиеся часто в области, где преобладает прямой звук от механизмов, не заметят никакого улучшения. Некоторые приемы, конечно, позволяют улучшить положение, например укладка звукопоглощающих панелей в пространстве между стропильными фермами крыши. Существуют также специальные поглотители — большие тела с поглощающей поверхностью; если подвесить к потолку достаточное число таких поглотителей, иногда можно преодолеть трудности, связанные с наличием в цехе лабиринтов труб, и обойтись без облицовки отражающих поверхностей акустическими плитками. Как правило, следует располагать возможно большее количество поглощающих материалов вблизи источников звука.
Однако снижение реверберации путем увеличения поглощения — это наиболее дорогой способ, а эффект невелик.
Целесообразнее с самого начала приобрести более тихий механизм или даже, посоветовавшись со специалистом, внести изменения в его конструкцию, так чтобы уменьшить излучение шума. Повсеместное применение антивибрационных фундаментов уничтожает камертонный эффект и зачастую больше снижает шум, чем акустический потолок, особенно на низких частотах. Следует помнить, что на высоких звуковых частотах простые пружины — плохие изоляторы. Если внести изменения в сам механизм не представляется возможным, то хорошо спроектированные акустические ограждения в большинстве случаев дают вполне достаточное ослабление шума, даже если в них приходится проделывать отверстия. Нередко проектирование ограждений и экранов, сочетающих требуемые акустические, эргономические и экономические параметры, требует большого искусства, но, к счастью, есть достаточно весьма опытных специалистов, изготавливающих соответствующее оборудование.
Разумеется, бывает, что в самом месте создания шума никто не жалуется, тогда как соседи поднимают по этому поводу громкий крик. Шум завода мешает жителям округи; обладатели систем высококачественного воспроизведения звука доводят соседей до исступления. Что касается заводов, то, очевидно, любые мероприятия по снижению шума внутри цехов приведут и к снижению наружного шума. Однако иногда можно не беспокоиться об уровне шума внутри, но необходимо улучшить звукоизоляцию шумного помещения. Это, безусловно, относится к комнатам любителей громкой музыки. Нельзя ничего добиться, просто налепляя акустические плитки на стенку, отделяющую нашу комнату от комнаты соседа. Мы видели в гл. 9, что это не увеличит изоляцию стены. Вероятно, комната нашего любителя музыки имеет достаточное поглощение, снабжена ковром, занавесями и мягкой мебелью. Акустические плитки на стене, разделяющей комнаты, не могут более чем удвоить поглощение, а это даст только 3 дБ для реверберирующего звука. Облицевав все четыре стены и потолок акустическими плитками, можно выжать еще несколько децибел, и тогда проникать будет преимущественно прямой звук, а никакое поглощение внутри комнаты не может повлиять на прохождение прямого звука.
Во всех случаях, когда реверберация в шумном помещении не слишком велика (средний коэффициент поглощения не ниже 0,1), поглощение не решит проблему уменьшения передачи звука между помещениями, разве что можно удовлетвориться — редкий случай!— горсточкой децибел. Задача оказывается трудной; даже если любитель музыки удвоит массу перегородки, отделяющей его от соседнего помещения, то больше 5 дБ он не выиграет. Придется ему строить двойную перегородку со вторым слоем на упругой опоре. На первой перегородке ему нужно будет установить мягкие резиновые изоляторы (в возможно меньшем числе) и повесить на них второй непроницаемый слой с поверхностной плотностью примерно 10 кг/м2, так чтобы этот слой нигде не имел жесткого контакта с основной стеной. Зазор между поверхностями должен быть не меньше 50 мм, его следует заполнить звукопоглощающим покрытием, например из минеральной шерсти, что предотвратит резонансы замкнутого воздушного объема. Края второго слоя необходимо уплотнить на стенах и на потолке при помощи мастики — здесь также не должно быть жесткого контакта.
И опять же придется огорчить вас, так как и этот метод не даст всего, что требуется, потому что звук, падающий на другие стены, пройдет по твердой конструкции и, достигнув соседней комнаты, снова излучится в нее со стен. Звук может проходить большие расстояния по бетону и в многоквартирном доме может наделать немало бед.

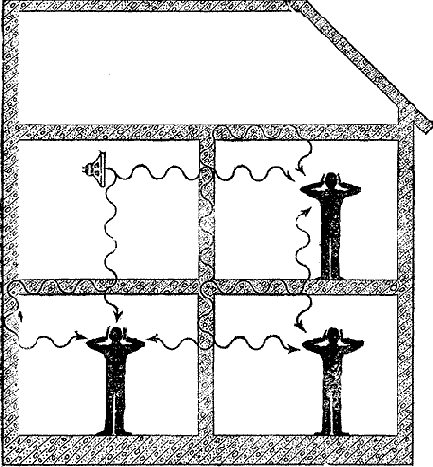

В случае когда ударный звук — звук, передающийся по конструкциям, — становится основной проблемой, пожалуй, единственным решением может быть постройка помещения внутри помещения, как это было описано в гл. 9, причем внутреннее помещение должно укрепляться на виброизолирующих опорах и нигде не соприкасаться с основной конструкцией. Пространство между наружным и внутренним помещениями должно быть снабжено звукопоглощающей облицовкой, а двери в обоих помещениях должны быть звуконепроницаемыми.
Иногда постройка специальных ложных стен и потолка может все же улучшить звукоизоляцию более чем на 10 дБ, даже при учете боковых путей распространения звука.
Вариант такого решения — плавающее перекрытие, которое не только улучшает звукоизоляцию конструкции пол — потолок, но и снижает ударный шум Обычно это шум шагов жильцов верхнего этажа, и он может быть главной помехой Здесь помогает мягкое покрытие пола в верхней квартире, но плавающие полы имеют ряд преимуществ, в частности они создают теплоизоляцию, что особенно существенно, если отопительная система расположена под полом.
Плавающий пол представляет собой мат из минеральной шерсти, уложенный на стропилах или на бетонных плитах перекрытия. Поверх такой прокладки располагается дощатый настил либо тонкий слой бетона. Следует иметь в виду несколько моментов: при полах с деревянными стропилами нельзя допускать слишком большого давления на мат, который может спрессоваться в твердую массу; крепежные гвозди не должны проникать из досок плавающего пола в стропила. При использовании бетонных слоев появляются ограничения на предельную площадь пола, при которой еще не возникает опасность трещин в бетоне: при больших площадях необходимо разделить перекрытие на участки. Во всех случаях маты должны быть подвернуты на краях, а при установке плинтуса нужно следить, чтобы он не доходил до пола. Как всегда, лозунгом должно быть: никаких жестких контактов.
Такую конструкцию не часто можно использовать на заводах, где обычно возводят наклонные крыши из волнистых асбестовых плит. Если проникновение шума через крышу существенно, то можно применить воздухонепроницаемый подвесной потолок, устанавливая его как можно ниже. Обычный акустический подвесной потолок оказывается непригодным, если только не сделать его непроницаемым с обратной стороны. Некоторые фибровые акустические плитки непроницаемы, и их применение дает дополнительную выгоду — снижение уровня реверберации. Обыкновенная штукатурка как материал для подвесного потолка улучшает звукоизоляцию, но, разумеется, не влияет на реверберацию. Число подвесных стержней должно быть минимальным, а их закрепление по возможности упругим.
К счастью, заводские крыши обычно не самое слабое место в проблеме звукоизоляции: опасны обычно двери и окна. Казалось бы, глупо все время напоминать: держите двери и окна закрытыми, но часто это облегчает решение проблемы. Впрочем, как только инспектор здравоохранения перестанет жаловаться на шум снаружи, заводской инспектор поднимет шум по поводу вентиляции! Можно установить простую вытяжную систему вентиляции, но отверстия для подачи и отвода воздуха нужно снабдить поглощающими глушителями. Если заводской шум действительно слишком силен и доносится даже через закрытые двери и окна, то окна можно заложить стеклянными блоками, а для дверей подобрать специальную тяжелую конструкцию с воздухонепроницаемыми уплотнениями. Однако, если через двери все время ходят, это может привести к большим осложнениям; частичный выход из положения — заменить двери акустическими экранами, установленными перед дверными проемами. Следует еще учитывать возможность того, что в помещении с запечатанными окнами рабочие начнут страдать клаустрофобией (боязнью закрытых пространств), несмотря на достаточное кондиционирование воздуха. Тогда снова придется подумать о снижении шума в самом источнике.
Если ничто другое не помогает, можно все же заткнуть уши пальцами. Вряд ли при этом работник сохранит ту же производительность труда! Но, счастью, есть способ получить тот же результат, оставляя руки свободными для других дел. Это — ушные протекторы, они имеют большие преимущества и еще большие недостатки. Существует четыре разновидности ушных протекторов: два типа протекторов, вставляемых в ухо, и два — наружных.
Первый тип вставляемого протектора — это тампон или заглушка-пробка из мягкого материала, предназначенная для разового употребления. Следует помнить, что все принципы акустики справедливы, когда дело касается защиты уха; будет мало прока, если заткнуть ухо клочком ваты: вата слишком пориста и обладает слишком малой массой.
В крайнем случае может помочь вата, смоченная какой-либо жидкостью, но это явно мало подходящий способ для всеобщего применения. В аптеках продаются шарики из провощенного волокнистого материала, из которых можно сделать заглушку в ухо, но они вызывают неприятное ощущение. Наилучший вид ушной заглушки разового пользования — изделие из так называемого стеклянного пуха. Это стеклянное волокно настолько тонкое в отличие от обычной стеклянной ваты, что оно не оказывает раздражающего действия; оно продается в аптеке, и клочок такой ваты легко скатать в комочек и вставить в ухо.
Другой тип вставляемого ушного протектора — заранее сформованная пластмассовая заглушка-пробка для уха. Такие заглушки изготовляют разных размеров, так как (если исключить некоторые «универсальные» изделия) важно добиться плотного прилегания заглушки. Необходимо также регулярно стерилизовать протектор. Одни типы заглушек неприятны для ношения, другие много лучше, и их можно носить хоть целый день. Остроумное устройство работает как клапан, закрывающий заглушку для звука, как только уровень шума переходит через некоторый предел, так что в условиях флуктуирующего уровня меньше соблазна вынуть заглушки, когда наступает тишина, после чего можно и забыть вставить их обратно,
Наружные ушные протекторы или наушники, в некоторых отношениях предпочтительнее, чем заглушки. Легче следить за тем, что их действительно носят; гигиенический вопрос здесь также стоит менее остро. Иногда они дают и большую защиту: они имеют пластмассовый наружный корпус, снабженный пенопластовой облицовкой и жидким уплотнением, которое легко возобновляется. Однако они имеют и недостатки — нагреваются и вызывают раздражение кожи при попадании под наушник твердых частичек.
Для очень сильных звуков, превышающих 130 дБ, недостаточны и наушники, так как вызываемые звуком вибрации черепа, во-первых, передают звук к внутреннему уху и, во-вторых, неприятны сами по себе.
Как- то мне пришлось измерять шум гоночной машины в испытательной камере, когда шум достигал 150 дБ, а у меня были только наружные ушные протекторы. Резонансы костей и полостей лица были в высшей степени неприятны, и даже думать стало трудно (я хочу сказать: еще труднее, чем обычно!). В таких ситуациях необходимо надевать шлем, но даже тогда время нахождения в зоне сильного шума должно быть ограничено.
Часто все-таки очень трудно добиться защиты от шума при помощи ушных протекторов. В некоторой степени это связано с тем, что рабочие нередко предпочитают подвергаться значительному шуму, чем испытывать неудобства или неприятные ощущения от ношения ушных протекторов, а кроме того, не верят тому, что их слуху наносится ущерб, либо недооценивают степень этого ущерба. К сожалению, в некоторых кругах работу в условиях сильного шума считают чуть ли не геройством, и более старые члены таких сообществ даже щеголяют своей тугоухостью. Это ведет к тому, что на ношение ушных протекторов начинают смотреть как на проявление изнеженности. В результате таких физических и физиологических трудностей наниматель не может довольствоваться просто приобретением достаточного количества ушных протекторов и, раздав их, почить на лаврах, полагая, что его долг выполнен. Необходимо введение программы обучения, а еще лучше — организация целой схемы мероприятий по сохранению слуха.
Ношение ушных протекторов может даже улучшить условия звуковой связи, поскольку снижает уровень беспорядочного сигнала, достигающего уха, до уровня, при котором анализирующий механизм мозга способен лучше выделять осмысленные звучания. Однако усиливается опасность, что предупреждающие сигналы, как, например, звуки, издаваемые машиной перед аварией, могут остаться незамеченными, а в результате возможен несчастный случай.
В заключение отметим, что ношение ушных заглушек, или протекторов, решает задачу защиты от шума только тогда, когда защищаемый подвергается шумовому воздействию лишь в течение сравнительно малой доли полного времени работы механизма (в частности, если шуму подвергается вообще небольшое число людей, например эксплуатационный состав при наблюдении за механизированным процессом) либо когда остальные методы снижения шума неприменимы по техническим или экономическим причинам.

[27] Нормальный калибр 16 соответствует толщине листа 1,6 мм.
[28] Расширительная камера — это участок трубы большего сечения, чем основной воздуховод. — Прим. ред.
От точки А к точке Б— звук в открытом пространстве
Мы уже много узнали о звуке и его источниках, познакомились также с устройством уха. Теперь же попытаемся выяснить, что случается со звуком после того, как он выходит из источника. Что происходит с ним на пути от источника к уху? Ответ на этот вопрос интереснее, чем обычно думают.

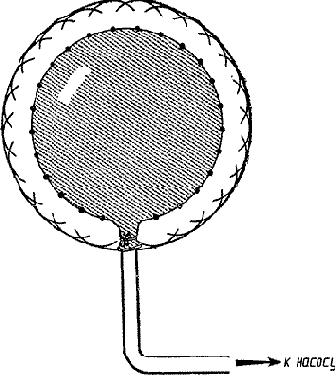

Вернемся на минуту к нашему старому знакомому — пульсирующему баллону и представим, что он подвешен в воздухе где-то между небом и землей. В предыдущей главе мы сделали одно замечание, значение которого нам станет ясно только теперь: каждую точку поверхности, совершающей колебания, можно рассматривать как самостоятельный источник звука. Если мы пойдем назад еще дальше, к главе 2, мы прочтем там, что передача звуковой волны осуществляется молекулами (или частицами) среды, которые сжимают разделяющие их «пружинки», в результате чего те приобретают потенциальную энергию и передают ее следующим частицам, последние приходят в движение и приобретают кинетическую энергию и т. д. Однако в этом описании мы кое-что упустили из виду. В газовой среде давление никогда не бывает направлено только в одну сторону. Если давить вниз на поршень велосипедного насоса и проколоть камеру сбоку, то воздух будет выходить из бокового отверстия с такой же силой, как и из отверстия, проделанного снизу. Представим себе типичную, например, синусоидальную звуковую волну длиной около 200 мм и вычертим кривую давления вдоль направления ее распространения; окажется, что в любой момент времени участок, где среда сжата, составляет половину длины волны, то есть 100 мм, и вовсе не равен рас стоянию между молекулами. Молекулы воздуха не выстраиваются в некий стройный ряд, где все связывающие их «пружинки» действовали бы строго в одном направлении: они расположены самым беспорядочным образом, так что межмолекулярные силы действуют во всех направлениях. Поэтому если бы удалось «заморозить» воздух, в котором распространяется звуковая волна, и прямо в середину участка сгущения ввести прибор для измерения давления, обладающий направленным действием, то, как бы мы ни поворачивали прибор во всех направлениях, его показание осталось бы неизменным.
 |
| Рис. 30. Построение фронта волны методом Гюйгенса (для пульсирующего баллона). |
Не будем спорить с тем, кто решит, что совместное действие мириадов этих крошечных гипотетических волн приведет лишь к какой-то каше из звуковых волн. Взглянув на рис. 30, мы обнаружим, что на самом деле все происходит очень упорядочено. Как мы помним, если через данную точку проходят две или больше звуковых волн, их давления или интенсивности складываются (метод суперпозиции). Конечно, если все эти величины выражены в децибелах, следует пользоваться правилом сложения уровней. При сложении мелких полусферических волн, излучаемых отдельными точками поверхности пульсирующего баллона, получается новый фронт волны, также имеющий форму сферы, концентрической с баллоном. Более того, каждая точка этого нового фронта опять служит самостоятельным источником звука, и, в результате сложения этих новых вторичных волн, получится новая концентрическая сферическая волна. В рассматриваемом случае не было необходимости обращаться к методу Гюйгенса — вполне достаточно было сказать, что сферический баллон излучает сферические звуковые волны все возрастающего радиуса, бегущие со скоростью 344 м/с. Однако в более сложных случаях построение вторичных волн — единственный путь к пониманию многих особенностей поведения звука.
Поверхность сферической волны, излучаемой баллоном, увеличивается по мере удаления от баллона; соответственно интенсивность звука уменьшается.
Каждому увеличению расстояния вдвое соответствует увеличение поверхности звуковой волны в 4 раза, что приводит к снижению интенсивности звука, а следовательно и уровня звукового давления, на 6 дБ. Другими словами, интенсивность звука обратно пропорциональна квадрату расстояния от источника — это так называемый закон обратных квадратов.
 |
| Рис. 31. Излучение звуковых воля колеблющейся стальной пластиной. |
Однако на практике обычно не все так просто, потому что источники звука редко создают столь удобное для расчетов сферически-симметричное излучение. Забудем о пульсирующем баллоне и рассмотрим более сложный источник звука — колеблющуюся стальную пластинку. Здесь вышеописанный сложный метод построения волны становится полезным. Из рис. 31 видно, что вторичные сферические волны, излучаемые отдельными точками, взаимно уничтожаются по краям пластинки, так как волны на одной стороне, пластинки отличны по фазе точно на 180° от волн на другой ее стороне. В середине пластины огибающая вторичных волн представляет собой не шаровую поверхность, а плоскость, то есть излучаемая волна — плоская. Поэтому почти весь звук излучается в направлении, перпендикулярном пластине; закон обратных квадратов здесь неприменим.
По мере удаления от пластины, а также с увеличением длины волны взаимное уничтожение волн по краям пластины становится менее полным. Поэтому на расстоянии нескольких метров от нее, в так называемой дальней зоне, форма волн снова приближается к сферической, а закон обратных квадратов опять входит в силу, однако лишь для каждого направления в отдельности, поскольку в разных направлениях интенсивность звука может быть различной.
Зависимость доли излученной интенсивности от направления называют коэффициентом направленности Q?.
Для источников такой простой формы, как пластина, коэффициент направленности можно вычислить для любого угла ?, но в большинстве случаев его проще измерить. Если известны уровень мощности и коэффициент направленности, уровень звукового давления на расстоянии r (м) от источника звука в точке, лежащей на прямой, составляющей угол ? с осью источника, определяется по формуле
где УЗД — уровень звукового давления; УЗМ — уровень звуковой мощности источника. Рассчитать зависимость уровня давления от расстояния можно достаточно точно, особенно если точки лежат на одной прямой и нет необходимости знать направленность источника. Однако так обстоит дело только на открытом воздухе, когда поблизости нет крупных объектов, при отсутствии ветра и при температуре, не меняющейся с высотой. К сожалению, эти условия никогда не соблюдаются одновременно — в бочке меда непременно оказывается ложка дегтя.
Прежде всего вблизи источника всегда найдется какая-нибудь отражающая поверхность, хотя бы поверхность земли. Тогда распространяются две волны: прямая и отраженная, и если путь отраженной волны незначительно длиннее прямого, то амплитуды обеих звуковых волн могут оказаться почти равными и либо интенсивность, либо давление удвоится, что даст увеличение уровня на 3 или на 6 дБ соответственно[12]. При многократном отражении уровень может возрасти еще сильнее. Однако иногда еще большее значение имеют ветер и изменение температуры с высотой. В атмосфере никогда не бывает ни полного безветрия, ни одинаковой температуры на всех высотах. Легко заметить, что против ветра слышимость ухудшается, независимо от того, маскирует ли ветер звуки, к которым мы прислушиваемся, или нет. Некоторые объясняют это тем, что ветер «относит звуки назад», однако это не так — разве только скорость ветра достигнет скорости звука; но тогда ветер унесет и самого наблюдателя!
Действие ветра на звук многосторонне, но прежде всего мы поговорим о сложении векторов скорости. На рис. 32 показан случай, когда звуковая волна бежит под небольшим углом к направлению ветра; результирующее направление распространения и скорость волны определяются по правилу параллелограмма. Другое действие ветра на распространение звука связано с тем, что скорость ветра у поверхности земли меньше, чем в более высоких слоях атмосферы. Поэтому при распространении звука против ветра результирующая скорость звука у поверхности земли больше, чем на высоте.
 |
| Рис. 32. Влияние ветра на направление распространения звуковой волны. 1 — направление распространения звука в отсутствие ветра; 2 — результирующее направление распространения звука; 3 — направление ветра. |
В теплом воздухе скорость звука больше, чем в холодном. При отрицательном температурном градиенте скорость звука уменьшается по мере удаления от поверхности земли. Аналогичное явление наблюдается, когда звук распространяется против ветра при положительном градиенте скорости ветра: в этом случае убывание скорости звука с высотой получается в результате вычитания из нее скорости встречного ветра.
Как это отражается на распространении звука? Это видно из рис. 33. На нем изображен фронт звуковой волны, бегущей при положительном градиенте скорости ветра и отрицательном температурном градиенте.
В верхней части волновой фронт распространяется в более холодном воздухе или против более сильного ветра и поэтому двигается с меньшей скоростью, чем в нижней части. В результате фронт волны изгибается кверху. Аналогично, если в лодке грести одним веслом сильнее, чем другим, то лодка поворачивает в сторону от него. На рис. 33 показан результирующий эффект. Если звуковая волна распространяется от источника против ветра или бежит в любом направлении в атмосфере при отрицательном температурном градиенте, ее путь искривляется кверху и земля оказывает экранирующее действие, сопровождаемое возникновением звуковой тени. Экранирование при этом не полное, так как вследствие дифракции звука волна проникает и в область тени — с этим явлением мы скоро познакомимся. Во всяком случае, за пределами критического расстояния между источником звука и точкой, где волна, проходящая ниже всех остальных, касается поверхности земли, интенсивность звука значительно снижается. Это снижение особенно сильно выражено для высокочастотного звука, что также связано с явлением дифракции. Напротив, при распространении звука по ветру или в условиях температурной инверсии фронты волн изгибаются в обратном направлении, что приводит к прямо противоположным результатам.
 |
| Рис. 33. Влияние убывания температуры с высотой и положительного градиента ветра на распространение звука. 1 — температура убывает с увеличением высоты; 2 — скорость ветра возрастает с увеличением высоты. |
На распространение звука на открытом воздухе влияют не только градиенты ветра и температуры. На больших расстояниях для высоких частот очень существен другой фактор — вязкость воздуха. Так как частицы воздуха непрерывно совершают колебательные движения, то между соседними частицами возникают силы трения. Трение всегда приводит к поглощению энергии; на высоких частотах, когда соседние частицы колеблются друг относительно друга с большой скоростью, влияние трения может стать заметным. В результате трения звук частотой 10 кГц на расстоянии в 1 км затухает примерно на 40 дБ, это помимо ослабления, обусловленного законом обратных квадратов Земля также поглощает звуковую энергию. Об этом мы узнаем в следующей главе. Если местность холмистая, заросшая лесом или покрыта снегом, поглощение может оказаться очень существенным.
До сих пор наши звуковые волны испытывали только действие ветра и температуры. Но ведь мы живем не в пустыне, и звуки, которые мы слышим на открытом воздухе, как правило, встречают на своем пути препятствия потверже, чем дуновение ветра. Что происходит, когда звуковая волна падает на твердую поверхность, мы узнаем еще только через две главы, но, так как обычно поверхности имеют ограниченные размеры, выясним уже сейчас, что происходит со звуком, обходящим края таких препятствий.
Представим себе длинную, совершенно звуконепроницаемую стену, ограниченную прямым краем. Что случится со звуковой волной, проходящей мимо этого края? По-видимому, многие скажут, что волна пройдет совершенно прямо и по другую сторону стены образуется звуковая тень. Во всяком случае, это происходит со светом, а ведь нас учили, что звук, как и свет, распространяется прямолинейно. Однако и для звука, и для света все обстоит иначе.
В самом деле, вспомним метод Гюйгенса для построения волны. Каждую точку фронта волны можно рассматривать как самостоятельный источник вторичных волн, излучающий маленькие сферические волны, а благодаря тому что точки расположены непрерывно, взаимодействие этих сферических волн приводит к образованию такого же нового фронта волны, продвинувшегося немного вперед.
Но если фронт звуковой волны встречает край стены, только часть фронта пройдет мимо этого края. Поэтому точки на конце той части фронта, которая прошла мимо стены, окажутся без соседей с одной стороны. С этой стороны взаимодействие маленьких сферических волн, восстанавливавших основной фронт волны по мере его продвижения вперед, прекратится. В результате срезанный край фронта волны станет новым источником звука, излучающим сферические волны в область звуковой тени перпендикулярно направлению распространения основного фронта волны. Волны по-прежнему налагаются друг на друга, но результат получается совсем иной.
 |
| Рис. 34 (а) Картина прохождения ряда волновых фронтов мимо ребра стены. |
Теперь обратимся к рис. 34, б. Он аналогичен рис. 34, а, но относится к более низкочастотному, иначе, к более длинноволновому звуку.
Различия между этими рисунками бросаются в глаза. Для длинноволновых звуков взаимное уничтожение вторичных волн далеко не так эффективно, и поэтому экранирующее действие стены проявляется только в области более глубокой звуковой тени. Напротив, для самых коротковолновых звуков взаимное уничтожение вторичных волн происходит чрезвычайно эффективно почти до самых оборванных концов фронтов. Таким образом, высокочастотные звуки по своему поведению ближе к световым волнам, чем низкочастотные. Описанный выше процесс называется дифракцией; он присущ всем видам волн, в том числе и световым, хотя длина световых волн настолько мала, что обнаружить дифракцию света значительно труднее.
 |
| Рис. 34 (б) То же, но при меньшей частоте звука. |
 |
| Рис. 34 (в) Построение фронта волны методом Гюйгенса при излучении звука из отверстия. |
Явление, которое мы обозначали как «взаимное уничтожение» или «взаимодействие волн», на языке физики называют «интерференцией». Интерференция имеет место всегда, когда две волны одновременно проходят через одну точку. Это очень распространенное явление; впервые мы встретились с ним, рассматривая прохождение звука в резонансной трубе: в результате интерференции исходной и отраженной волн возникала стоячая волна. На этом принципе построены применяемые в лабораториях интерферометры— это особые резонансные трубы для измерения отражательной способности вещества, которое помещают на конце трубы.
Разумеется, отражение звука происходит не только когда звук доходит до конца трубы, но и в других случаях. Чаще всего отражение наблюдается при падении звука на большую плоскую твердую поверхность. Начнем с конца и, прежде чем обсуждать причины (см. гл. 8), рассмотрим некоторые следствия отражения звука. На рис. 6 и 7 было показано, что происходит при взаимодействии бегущих друг другу навстречу волн: образуется стоячая волна; она пульсирует, оставаясь на месте и не двигаясь ни в каком направлении. Эти рисунки относились к плоским волнам, бегущим по трубе, но с плоскими волнами приходится встречаться не слишком часто; у нас гораздо больше шансов наткнуться на другой тип волн — на сферические волны. Что же происходит при отражении сферической волны?
 |
| Рис. 35. Интерференция волны и ее отражения от плоскости. |
При низкочастотных звуках, с их большой длиной волны, эти зоны велики, и поэтому при наличии в низкочастотном звуковом поле отражательных поверхностей можно оказаться в зоне значительной интенсивности звука, а перейдя в другое место, попасть в зону относительной тишины. Для высокочастотных же звуков такие зоны очень малы, так что одно ухо может оказаться в зоне большой интенсивности звука, а другое — в зоне тишины. Если подвигать головой, то можно попасть первым ухом в зону тишины, а вторым — в зону сильного звука.
Мы рассмотрели процесс интерференции применительно лишь к чистому тону. Если звук содержит целый набор чистых тонов, интерференционная картина значительно усложнится. А в случае беспорядочного шума, не содержащего периодических компонент, интерференция вообще не имеет устойчивого характера, зоны сильной и слабой интенсивности звука не формируются, так как длины волн, фазы и амплитуды звуков, составляющих шум, непрерывно меняются.

[12] При разности путей, равной половине длины волны, эти волны могут уничтожить друг друга: вместо усиления произойдет ослабление. — Прим. ред.
Отчего так шумно? Механизмы и шум
Каждому ясно, что проблема чрезмерного шума, возникшая в наши дни, вызвана не трубами, в которых ходят поршни, и не пульсирующими баллонами. Не повинны в ней ни блок-флейты, ни скрипки, ни оркестровые тарелки. Однако до сих пор мы говорили только об этих источниках звука. Где же истинные виновники шума? Почему они шумят? И при чем тут блок-флейты, скрипки и тарелки?
Рассмотрим сначала механизмы вообще. Вернемся к музыкальным инструментам и вспомним, что мы разделили их на три группы: издающие звук в результате аэродинамических процессов, при вынужденных механических колебаниях и при ударе или соударении тел. Мы называли и три этапа возникновения звука: первоначальное, или исходное, возмущение, усиление или изменение этого возмущения и излучение звука. Как мы выяснили, без исходного возмущения вообще нельзя создать никакого звука. Для блок-флейты таким возмущением служит образование вихрей вокруг вдуваемой струи воздуха, для скрипки— трение смычка о струны, для тарелок — внезапное изгибание и деформация при соударении. А что происходит с механизмами? Каково исходное возмущение у них?
Возьмем паяльную лампу, простое устройство без подвижных частей, — это пример чисто аэродинамического источника звука. В такой лампе керосин под давлением распыляется и, проходя через узкое отверстие, образует струю легко воспламеняемых паров. Эта струя непрерывно возгорается, и газообразные продукты горения выбрасываются из сопла. При работе паяльной лампы шум возникает по трем причинам. Прежде всего, когда струя паров вырывается из отверстия, образуются такие же вихри, как при выходе воздуха из мундштука блок-флейты. Возникает шипящий звук. Далее, после всасывания воздуха в камеру сгорания через широкие отверстия, расположенные вокруг струи, последняя загорается на небольшом расстоянии от места ее выхода. Смесь горючего и воздуха уже турбулизирована, и поэтому горение — неустановившийся процесс. Давление, создаваемое расширяющимися газообразными продуктами горения, неравномерно и неустойчиво, и это создает шум горения.
Если измерить колебания интенсивности света от пламени паяльной лампы и сравнить их с колебаниями давления воздуха, другими словами, со звуком, между ними обнаружится удивительно много общего. Наконец, еще больший шум обусловлен тем, что у конца камеры сгорания быстро движущийся турбулентный поток горячего газа сразу начинает смешиваться с холодным и неподвижным окружающим воздухом: образуются вихри и потоки, вызывающие беспорядочные колебания давления и усиливающие рев горящей лампы.
Мы описали один из видов аэродинамического шума, но, по-видимому, значительно чаще нам приходится сталкиваться просто с шумом взрыва. В этом случае вместо непрерывного регулируемого процесса сгорания горючего происходит внезапное сгорание большого количества легко воспламеняемого вещества, сопровождаемое резким увеличением давления и большой турбулентностью. Будет ли возникающий шум звучать, как гул или резкий удар, зависит от ряда обстоятельств: от скорости возгорания, от того, происходит ли оно в открытом или замкнутом пространстве, например в патроне; в последнем случае при вылете пули образовавшийся в гильзе сжатый газ вырывается наружу внезапно. Внезапное высвобождение сжатого воздуха или газа может происходить не только при взрывах: оно, например, происходит в выпускном окне пневматического перфоратора.
Возможны и другие виды исходного возмущения аэродинамического происхождения. Движется ли воздух мимо неподвижного тела, или тело перемещается в неподвижном воздухе — всегда образуются вихри, даже если тело обладает обтекаемой формой, как, например, крыло самолета. На рис. 22 изображена картина обтекания тела. Возьмем простейший случай движения шара в неподвижном воздухе: резкое падение давления в спутной струе позади тела вызывает турбулентность, а значит, и шум. Чем лучше аэродинамические свойства движущегося тела, тем слабее шум. Но движущееся тело не только создает турбулентность в спутной струе; для того чтобы пройти через воздушную среду, ему приходится расталкивать воздух в стороны.
Это вызывает резкое увеличение давления по обе стороны движущегося тела или, при движении самолетного крыла, увеличение давления с одной стороны и уменьшение — с другой. Изменения давления создают звуковую волну, непрерывно убегающую со скоростью звука от движущегося тела. Когда через определенную точку в воздухе с постоянной скоростью проходят в правильной последовательности движущиеся тела, то прохождение тел создает вблизи этой точки последовательные импульсы. Если тела движутся с достаточной скоростью, такая последовательность импульсов создает слышимый звук. Так происходит, например, при вращении пропеллера: при прохождении каждой лопасти через заданную точку воздуху сообщается импульс и следующие друг за другом импульсы распространяются в воздухе в виде звуковых волн. Если четырехлопастный пропеллер вращается со скоростью 1200 об/мин (20 об/с), то его лопасти будут проходить через любую выбранную нами точку 80 раз в секунду, создавая звук с основной частотой 80 Гц.
 |
| Рис. 22. Вихреобразование в потоке, обтекающем круговой профиль. |
Описанное явление будет выражено еще отчетливее, если в непосредственной близости к вращающимся лопастям находится неподвижное тело (элемент статора). Воздух, закручиваемый лопастями, проходя мимо неподвижного тела, оказывает то же действие, как если бы двигалось само тело.
Но дело не только в том: если всунуть палец между лопастями и неподвижным телом, его бы тут же раздавило или оторвало; вот так резко сжимается воздух, заключенный между вращающимися и неподвижными элементами конструкции, и такое сжатие вновь создает звуковую волну. Наконец, наличие в конструкции неподвижных элементов приводит к тому, что вращающаяся лопасть, проходя между ними, встречает воздух, движущийся с разной скоростью: позади элементов статора воздух почти неподвижен, а между ними он движется довольно быстро. Изменение скорости порождает изменение давления, а это уже и есть звук. Частота шума, возникающего при взаимодействии вращающихся и неподвижных элементов конструкции, зависит от числа лопастей и скорости вращения. Все сказанное справедливо не только для воздуха, но и для жидкости, только термин «аэродинамический» придется заменить на «гидродинамический».
Пока мы говорили только об исходном возмущении в источниках звука и не касались ни усиления, ни излучения, однако мы скоро увидим, что в аэродинамическом шуме все эти три явления зачастую образуют один процесс. А что можно сказать о вынужденных механических колебаниях? Здесь дело обстоит совсем иначе. При механических колебаниях процесс излучения звука часто (к счастью!) не эффективен. Самый простой вид исходного возмущения при вынужденных колебаниях создается движением какого-либо тела по неровной поверхности. Движение карандаша по бумаге не произведет много шума, но про движение зубила по точильному колесу этого не скажешь. Нетрудно понять процесс создания шума в этих случаях: поверхность листа бумаги изобилует случайными шероховатостями малых размеров, у точильного колеса эти шероховатости много крупнее. При движении по неровной поверхности карандаш и зубило приходят в колебательное движение вверх и вниз, в результате и возникает шум.
Описанные колебания имеют беспорядочный характер. В отличие от них колебания, обусловленные вращением неуравновешенных элементов какого-либо механизма, регулярны; они вызывают периодическое смещение механизма в целом.
Простейший пример — груз, расположенный на конце вращающегося стержня. Центробежная сила действует в направлении стержня; если стержень вращается с постоянной скоростью, а механизм в целом может свободно колебаться только в одном направлении, например вверх-вниз, то под действием центробежной силы он будет смещаться из положения покоя на расстояние, пропорциональное косинусу угла между стержнем и направлением смещения. Поскольку косинус равнозначен синусу, сдвинутому по фазе на 90°, то в этом случае результирующее колебание создает «чистый тон», так как колебания давления при чистом тоне образуют синусоидальную волну. Разумеется, у многих механизмов силы, обусловленные неуравновешенностью, значительно сложнее, чем силы, возникающие при вращении одного ротора. Одна из причин их сложности состоит в том, что реальный механизм никогда не совершает колебаний только вверх-вниз; он обычно колеблется в шести различных направлениях: вверх-вниз, из стороны в сторону, вперед-назад, вращаясь вокруг вертикальной и двух горизонтальных осей (с боку на бок и в продольном направлении). Поэтому результирующие колебания механизмов с большим числом неуравновешенных вращающихся деталей, как правило, чрезвычайно сложны.
Среди сил, способных возбуждать колебания, особую категорию составляют электромагнитные силы. С колебаниями, создаваемыми этими силами, чаще всего приходится встречаться в электромоторах; силы взаимодействия между якорем и электромагнитом, то есть между ротором и статором, вызывают деформации и вибрации частей мотора. Впрочем, обычно основной шум в электродвигателях имеет аэродинамическое происхождение и обусловлен взаимодействием прорезей в роторе и статоре.
В трансформаторах магнитострикция вызывает деформацию сердечника и тем самым колебания с основной частотой, равной частоте переменного тока. При этом обычно возникает и множество гармоник, наиболее выражена из них — вторая.
Поэтому при частоте переменного тока 50 Гц шум трансформатора в основном сосредоточен на частоте 100 Гц; следует учитывать также резонанс в корпусе, заполненном маслом, и эффективность излучения звука всем агрегатом в целом.
Теперь поговорим об ударах и соударениях тел. Хотя удары служат весьма эффективными исходными возмущениями, сами по себе они создают не так уж много шума. Если бы оркестровые тарелки изготовляли не из меди, а из пластмассы, то удар палочки по ним звучал бы очень тихо. Удар кулаком по каменной стене почти не производит шума. Если же ударить кулаком по стенке жестяного картотечного шкафа, шум будет гораздо громче, но только благодаря большей эффективности усиления и излучения.
Ударами сопровождается работа многих механизмов. Особенно сильные удары производят прессы, пробойники и штамповочные машины. В пневматических перфораторах конец зубила ударяет по поверхности дорожного покрытия. Зубья и резцы пил, токарных и фрезерных станков с большой скоростью ударяют по обрабатываемому материалу. В сложных механизмах клапанные коромысла стучат о клапаны, зубчатые колеса — одно о другое, звездочки — о звенья цепи и т. д.
Однако многие из этих исходных возмущений сами по себе производили бы лишь самый незначительный шум. Мало проку было бы от нашей блок-флейты, не будь ее корпус резонатором; колебания скрипичной струны были бы еле слышны в отсутствие деки; пластмассовая оркестровая тарелка оказалась бы вообще бесполезной. Почему? Это происходит по двум причинам. Во-первых, исходные возмущения в блок-флейте беспорядочны, а беспорядочный шум по своей природе не слишком эффективен. Возникшие вихри «толкутся» без согласованного взаимодействия, и в результате увеличение давления, созданное одним вихрем, часто нейтрализуется за счет падения давления, вызванного другим. Колеблющаяся струна излучает слабый звук, поскольку, как мы уже видели, окружающий ее воздух не сжимается и не разрежается, а просто обтекает ее.
А деформация пластмассовой тарелки, обусловленная ударом, затухает слишком быстро, чтобы вызывать заметный шум.
Усиление и излучение звука — существенные этапы в создании шума. В блок-флейте резонансные явления в корпусе создают обратную связь, которая существенно упорядочивает образование вихрей. Так как вихри образуются в том же темпе, в котором колеблется воздушный столб, они действуют согласованно, увеличивая эффект, а не противодействуют друг другу беспорядочно. Для создания звука резонанс струны не менее важен, чем резонанс воздуха в корпусе блок-флейты. Действительно, если нам, например, вздумается водить смычком по краю стола, резонанса не возникает и получается звук, который вряд ли кому-либо сможет доставить удовольствие. Еще важнее вопрос об эффективности излучения: ведь сама по себе струна почти не излучает звука, ибо воздух ее обтекает. В скрипке, однако, колебания струны действуют с переменными силами на подставку, через которую они передаются на деревянный корпус инструмента. Размеры корпуса настолько велики, что перетекание воздуха вокруг него происходит значительно слабее, чем вокруг струны. Разумеется, перетекание зависит и от частоты; чем больше поверхность, тем ниже частота, которую эта поверхность может эффективно излучать, и тем больше интенсивность излучаемых звуков. Все, кто занимался системами высококачественного воспроизведения звука, знают, что для передачи низкочастотных звуков необходим громкоговоритель больших размеров. Если громкоговоритель заключить в ящик, то перетекание воздуха уменьшается; подобный способ применяется в бас-громкоговорителях.
Поскольку каждую точку колеблющейся поверхности можно рассматривать как самостоятельный источник шума, поверхность двойной площади излучает шум двойной интенсивности, то есть по уровню на 3 дБ выше. Это справедливо при условии, что амплитуды колебания обеих поверхностей в среднем одинаковы. Шум зубила на точильном колесе зависит от эффективности излучения звука как колесом, так и зубилом.
Если какое- либо из этих тел способно совершать резонансные колебания значительной амплитуды — а это, безусловно, так, — то исходное возмущение, возникающее в точке касания зубила и колеса, возбудит эти резонансные колебания и звуковая энергия будет излучаться эффективно. К этому добавится также небольшой аэродинамический шум, обусловленный движением воздуха в неровностях поверхности точильного колеса, возмущаемого острием зубила. Чем больше колесо, тем выше интенсивность шума и тем более низкочастотным он окажется. Колесо больших размеров характеризуется не только более низкими резонансными частотами, но и большей способностью к излучению низкочастотных звуков. Напротив, зубило, обладающее малыми размерами, резонирует на высоких частотах и эффективно излучает только высокочастотные звуки.
Хотя резонанс очень эффективно усиливает звук, он не меняет излучающих свойств поверхности. Скрипичный мастер должен так рассчитать корпус скрипки, чтобы его резонансная частота была меньше низшей частоты баска. Поверхности, не имеющие резонансов, — «мертвые» поверхности — посредством исходного возмущения все же можно привести в состояние колебания, и тогда при их большой излучающей поверхности они могут существенно увеличить шум.
При наличии резонансов их значение чрезвычайно зависит от того, насколько вынуждающая частота исходного возмущения близка к резонансной частоте. Если эти частоты совпадают, возможно значительное усиление шума.
Когда исходные возмущения обусловлены силами, возникающими при вращении неуравновешенных частей механизма, очень часто усиление и излучение звука осуществляет настил, на котором установлен механизм. Обычно это большая поверхность, которая может эффективно излучать звук, в частности низкочастотный. Кроме того, механизмы обычно имеют металлический кожух, обладающий, пожалуй, не меньшим числом резонансов, чем оркестровая тарелка, и, хотя резонансные частоты обычно лежат выше основной частоты колебаний механизма и поэтому их вклад в шум на этой частоте невелик, на более высоких частотах шум значительно увеличится.
Как мы уже знаем, в ударных источниках звука главную роль играют механизмы усиления и излучения. Если ударяемый предмет не резонирует, то возникающий шум — это просто результат мгновенного вытеснения воздуха между соударяющимися предметом и колотушкой и еще двух-трех колебаний, которые длятся одну-две миллисекунды. Удар же по резонирующему предмету вызовет его возбуждение, и тогда колебания продлятся по крайней мере секунду или дольше, в зависимости от величины внутреннего трения или затухания, вследствие которых звуковая энергия поглощается.
При работе штамповочного пресса резонирует и металл, из которого сделан пресс, и обрабатываемый металл, а часто еще пол под прессом. Когда работает циркулярная пила, удары между зубьями и обрабатываемым материалом, а также аэродинамический шум, создаваемый взаимодействием ротора и неподвижных элементов, возбуждают вынужденные резонансные колебания в диске пилы, который, вообще говоря, очень похож на оркестровую тарелку. Практически всегда, когда удар вызывает достаточно громкий шум, это значит, что где-то имел место резонанс. Если ударить ладонью по стене, воздушное пространство, остающееся между незначительным углублением ладони и стеной, ведет себя как резонатор Гельмгольца. О таких резонаторах, состоящих в близком родстве с резонирующими трубами, мы расскажем в гл. 8.
Теперь обратимся к некоторым важнейшим источникам шума и рассмотрим подробно, насколько применимы к ним вышеизложенные соображения. Почему шумят двигатели? Почему дизели производят больше, шума, чем бензодвигатели? Почему самолеты визжат, идя на посадку, и ревут при взлете? Что заставляет все эти машины шуметь так сильно?
Один из наиболее распространенных источников шума не только в городах, но и в сельских местностях— двигатель внутреннего сгорания. Генри Форд вряд ли представлял, что его автомобиль станет предтечей одного из главных нарушителей покоя в нынешние времена. Возможно, не будь двигателя внутреннего сгорания, экономика промышленных стран так и оставалась бы в младенческом состоянии, но с быстрым ростом городских автострад и непрерывным увеличением размеров и мощности двигателей шум и выхлопные газы стали одной из серьезнейших причин загрязнения окружающей среды в городах.
Легковые автомобили повинны в этом меньше, чем оснащенный дизельными моторами грузовой транспорт. Когда в последнем десятилетии XIX века Рудольф Дизель разработал «дизельный цикл», он, не подозревая этого, изобрел самый шумный двигатель внутреннего сгорания из всех известных до тех пор. Дизельный двигатель получил такое широкое признание, потому что он преобразует в работу большую долю данного количества тепла, чем любой другой. Несмотря на большую исходную стоимость, дополнительный вес и пониженную мощность при том же рабочем объеме, дизель оказался значительно экономичнее при длительной эксплуатации, чем бензиновые двигатели, и, конечно, он будет широко применяться еще многие годы. День, когда его заменят газовые турбины, электрические машины или ядерные двигатели, настанет очень не скоро. Поэтому ознакомимся подробнее с причинами шума, производимого двигателями внутреннего сгорания вообще и дизелем в частности.
Двигатель внутреннего сгорания можно рассматривать как средство преобразования шума в механическую энергию — это звучит весьма странно, но так оно и есть. А так как машин с к. п. д., равным 100 %, не существует, то не удивительно, что наша шумовая машина выпускает некоторое количество звуковой энергии в окружающее пространство. Вся работа в поршневом двигателе внутреннего сгорания осуществляется в камерах сгорания. Газы, расширяясь, давят на дно поршня, и работа давления через шатуны и коленчатый вал преобразуется в энергию вращения. Если для одного оборота вала измерить зависимость давления в камере сгорания обычного дизельного двигателя от времени и результаты измерений Нанести на график, то получится кривая, изображенная на рис. 23, соответствующая двигателю, работающему с полной нагрузкой и постоянным числом оборотов 2000 об/мин. Важно, что эта кривая давления периодически повторяется; значит, зависимость давления от времени можно разложить в ряд Фурье, то есть на сумму гармоник, подобно тому, как мы разлагали на гармоники звуки музыкальных инструментов (см.
гл. 3), но только с более сложными зависимостями между ними. Результат анализа по методу Фурье давления в цилиндре и шума снаружи двигателя показан на рис. 24. Этот рисунок не дает фазовых зависимостей между составляющими, но они нас и не интересуют.
 |
| Рис. 23. Осциллограмма давления в цилиндре дизеля (в. м. т. — верхняя мертвая точка). |
 |
| Рис. 24. Узкополосные спектры давления в цилиндре и шума снаружи цилиндра. |
Поэтому только незначительное количество звуковой энергии переходит из воздуха в чугун, а затем из него в воздух. Шум преимущественно остается в камере сгорания, а значительная часть звука, все же проникшего в чугун, так и не выходит наружу.
К сожалению, чугунный цилиндровый блок частично «преодолевает» это препятствие. Если цилиндровый блок с картером испытать в лаборатории на вибрацию, обнаружится, что он обладает множеством резонансов на разных частотах. Изгибные волны, возникающие в металле, отражаются от всех участков блока, где его форма и толщина резко изменяются, создавая во всей конструкции стоячие волны различной пространственной формы и различных частот. Разумеется, все эти волны имеют гармоники. Явление же резонанса в конструкции значительно снижает ее акустический импеданс для звука резонансной частоты.
Когда фурье-составляющая шума, производимого в камере сгорания, совпадает с какой-либо из резонансных частот блока цилиндра, наружу вырывается значительно большая доля звуковой энергии. Возвращаясь к рис. 24, видим, что именно это и происходит в описанном двигателе при частотах, соответствующих третьей и седьмой гармоникам. Первая, вторая, четвертая и все остальные гармоники, очевидно, хуже «настроены» на резонансные частоты цилиндрового блока и не так легко проходят сквозь него. Все сказанное справедливо для постоянной скорости вращения в 2000 об/мин; при изменении числа оборотов изменится и вся картина.
Цилиндровый блок и картер отнюдь не единственные излучатели звука в двигателе. Колебания передаются также к корпусу распределителя зажигания и к крышкам клапанов, которые обычно резонируют сильнее, чем чугунные детали. Большие силы передаются также через поршни в коленчатый вал, так что шкив вала, как и маховик, становится излучателем звука, хотя маховик обычно находится внутри картера сцепления.
Теперь мы уже в состоянии понять, почему дизельный двигатель шумит совсем иначе и много громче, чем бензиновый.
Прежде всего, когда бензиновый двигатель работает с небольшой нагрузкой или совсем без нее, всасывание задросселировано и рост давления в камере сгорания резко снижается, что значительно уменьшает амплитуду составляющих Фурье. В дизеле же при снижении и полном снятии нагрузки никакого дросселирования не производят, а уменьшают лишь количество горючего, впрыскиваемого в камеру сгорания, так что давление в цилиндре снижается незначительно.
Еще существеннее то обстоятельство, что в бензиновом двигателе распространение пламени от запальной свечи до стенок камеры сгорания происходит сравнительно медленно, в результате чего кривая возрастания давления имеет достаточно плавный ход. Совершенно иначе обстоит дело с дизелем: наружный воздух всасывается в камеру сгорания, сжимается, а затем отмеренная порция горючего впрыскивается в камеру. Температура воздуха поднимается вследствие сжатия намного выше температуры воспламенения жидкого топлива. Практически все топливо вспыхивает одновременно, и в этот момент на кривой давления отмечается внезапный, резкий скачок давления. При разложении кривых роста давления в дизельном и бензиновом двигателях в ряд Фурье обнаруживается, что дизелю свойственны высокие гармоники гораздо большей интенсивности, что и объясняет характерный стук при работе дизеля. Из различия в рядах Фурье следует также, что нарастание шума с увеличением скорости у бензинового двигателя больше, чем у дизеля. Десятикратное увеличение скорости бензинового двигателя дает усиление шума на 50 дБ, тогда как у дизеля — всего лишь на 30 дБ. Если бы удалось достигнуть достаточной скорости вращения у бензинового и аналогичного дизельного двигателя, то при некотором числе оборотов оба двигателя создавали бы один и тот же уровень шума.
Заметим, что десятикратное увеличение объема двигателя увеличивает уровень шума всего на 17 дБ. Отсюда следует, что, применяя тихоходные двигатели, при соответствующем увеличении их объема мы уменьшим шум.
Быстроходный небольшой двигатель, по существу, всегда производит больше шума, чем медленно работающий двигатель той же мощности. Если к тому же учесть, что при медленном вращении двигатель создает низкочастотные звуки, относящиеся к той части звукового спектра, к которой наш слух менее чувствителен, то уменьшение шума будет еще существеннее.
В двигателе есть и другие источники шума; одни из них не зависят от сгорания топлива, другие связаны с ним. Каждый раз, когда открывается выхлопной клапан, происходит мгновенное высвобождение и перетекание сжатого газа в газопровод. Пульсации газа в газопроводе в течение каждого оборота двигателя, как и кривую давления в камере сгорания, можно разложить на гармонические составляющие. Трубопровод и выхлопная труба обладают собственными резонансами и гармониками, и, если их частоты совпадают с частотами выхлопа, шум усиливается. К счастью, в большинстве случаев двигатели снабжены достаточно эффективными глушителями выхлопа, устройство которых мы рассмотрим ниже. И если звук выхлопа сравнительно силен, это значит только, что из экономии применен глушитель плохого качества; технически всегда возможно снизить выхлопной шум до уровня, меньшего, чем уровень шума самого двигателя. Борьба же с шумом самого двигателя — наиболее трудная задача.
Следует также считаться и с шумом впуска, который часто ускользает от внимания конструкторов двигателей. Когда впускной клапан открывается, давление в цилиндре еще несколько повышено, и газ устремляется во впускной трубопровод. Почти немедленно происходит обратное движение, и газ всасывается в цилиндр. Часто шум впуска оказывается меньше шума резонансов впускного газопровода, возбуждаемых колебаниями газа во впускном окне.
В бензиновых двигателях, работающих без нагрузки, шумы выхлопа и впуска значительно ослабляются, для дизеля же нагрузка не имеет особого значения. В бензиновом двигателе шум выхлопа усиливается при торможении, например когда автомобиль идет под гору и мотор вращается с прикрытым дросселем.
Определенную роль в дизельных и некоторых бензиновых двигателях играют топливные форсунки. Их шум обычно слабее шума двигателя. Цепь к распределительному валику, клапанная передача и коробка передач — все вносит свой вклад в суммарный шум.
В этом «оркестре», спрятанном под капотом автомобиля, есть еще один инструмент, партия которого звучит гораздо громче, чем обычно думают, — это вентилятор системы охлаждения мотора. Шум вообще исконное свойство вентиляторов, и они заслуживают особого места в перечне механизмов, описываемых в этой главе. При некоторых скоростях двигателя легковых автомашин шум вентилятора становится таким же громким, как и шум самого мотора. При десятикратном увеличении числа оборотов мотора шум вентилятора возрастает на 50—60 дБ и становится громче шума мотора; кроме того, вентилятор начинает снижать полезную мощность мотора, вызывая его переохлаждение. Замена обычного вентилятора устройством с термостатической регулировкой и электрическим приводом или электромагнитной муфтой не только снизит шум двигателя, но и сэкономит некоторое количество полезной мощности при высоких оборотах мотора. К сожалению, экономия горючего незначительна по сравнению со стоимостью таких устройств, но все же два-три лишних километра в час или два-три лишних километра на галлон горючего, а также снижение шума должны привлечь внимание к этим устройствам.
Хотя вентиляторы, конечно, не основные виновники шума, следует остановиться на них уже сейчас, ибо, когда мы дойдем до акустического чудовища — реактивного двигателя, выяснится, что между ними есть много общего. К тому же в числе устройств для вентиляции и кондиционирования воздуха это самые шумные механизмы.
Вентилятор — это устройство для перемещения воздуха. Существуют два типа вентиляторов — осевые и центробежные. На рис. 25 показаны типичные представители тех и других. У осевого вентилятора много общего с авиационным пропеллером, и поэтому осевые вентиляторы, работающие при незначительном статическом давлении или практически в его отсутствие (что допускает применение корпуса простейшего типа), обычно называют пропеллерными.
Центробежный вентилятор приводит воздух в круговое движение, и центробежная сила создает радиальный поток воздуха, направляемый улиткой в выходную трубу, расположенную под прямым углом к валу вентилятора. Лопасти этих вентиляторов могут быть искривлены вперед, назад или расположены радиально, от чего зависят рабочие характеристики. В вентиляторах любого типа механизмы образования шума одинаковы; создаются шумы двух видов, а именно вихревой шум и шум вращения. Мы уже встречались с ними в начале этой главы.
 |

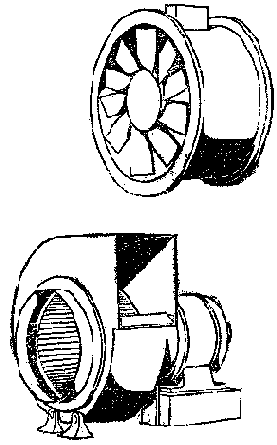

| Рис. 25. Осевой вентилятор (вверху) и центробежный вентилятор (внизу). |
Шум вращения увеличивается, когда лопасти проходят мимо неподвижных тел, например направляющих лопаток или станины мотора в осевом вентиляторе или языка — в центробежном. При прохождении лопасти воздух оказывается внезапно «зажатым», что еще более усиливает шум вращения. Это явление обусловлено зазорами между вращающимися и неподвижными элементами и имеет место не только в вентиляторах, но и во всех вращающихся механизмах, в частности турбинах и электромоторах. Что касается направляющих лопаток в осевых вентиляторах, то, если их число равно числу лопастей, шум прохождения лопастей значительно усиливается; если число тех и других различно, общее усиление шума меньше.
Если, как это часто случается, какая- нибудь часть вентилятора, например крепление или корпус, приходит в резонансные колебания, шум вихрей и шум вращения существенно возрастает. Еще хуже, когда возникает резонанс самих лопастей: если, по несчастной случайности, резонансная частота или ее гармоника для лопасти или направляющей лопатки совпадут с частотой звука прохождения лопастей или ее гармоникой, то обе причины начнут действовать совместно и произойдет дальнейшее усиление шума. У некоторых пропеллерных вентиляторов лопастями служат широкие, почти плоские штамповки из листовой стали, и, разумеется, они резонируют сильнее, чем другие. В настоящее время лопасти для осевых вентиляторов зачастую изготовляют из термопластика или других подобных материалов, характеризующихся большими внутренними потерями, и поэтому резонансы в них незначительны. С акустическими свойствами различных материалов мы ознакомимся в гл. 12.
Шум вентилятора можно с достаточной точностью рассчитать теоретически. Общий уровень излучаемой вентилятором звуковой энергии определяется его производительностью, статическим давлением и потребляемой мощностью. Достаточно знать два из этих факторов. Если нам известен уровень шума какого-либо вентилятора, мы можем составить представление и о частотном распределении шума, будь то осевой или центробежный вентилятор. У последнего основная часть шума лежит в низкочастотной области в октавной полосе 63 Гц, а в более высоких полосах шум прогрессивно убывает. В среднем в каждой последующей октавной полосе уровень шума уменьшается на 5 дБ; однако у некоторых вентиляторов, в частности у вентиляторов с загнутыми назад лопастями, звуковая энергия в основном сосредоточена вблизи частоты прохождения лопастей.
У осевых вентиляторов шум вращения также весьма заметен, но обилие гармоник приводит к довольно равномерному звуковому спектру, на низкочастотном и высокочастотном концах которого уровень шума понижается на несколько дБ.
Эти вентиляторы легче заглушить, чем центробежные, потому что в их шуме гораздо меньше низкочастотных составляющих, которые зачастую почти не поддаются ослаблению; однако, когда вентилятор присоединен к трубопроводу, внутренние потери в трубах обычно заметно снижают шум центробежных вентиляторов, но почти не оказывают влияния на шум осевых вентиляторов. Шум осевых вентиляторов гораздо неприятнее, потому что содержит много чистых тонов, тогда как остаточный шум центробежного вентилятора состоит только из вихревого шума и вызывает значительно меньше неприятных ощущений.
 |
| Рис. 26. Турбореактивный двигатель. |
Читатель, возможно, воскликнет: «Все реактивные двигатели шумят слишком сильно!» Но все на свете относительно, и было бы несправедливо игнорировать заметные достижения некоторых конструкторов в борьбе за уменьшение шума реактивных Двигателей. Прежде чем продолжать, нам следует вспомнить, что ближайшие родичи реактивных моторов — газовые турбины — широко применяются в качестве стационарных и судовых двигателей, а также на самых современных электростанциях. Сейчас пытаются использовать их и как автомобильные двигатели.
А ведь только благодаря искусству инженеров-акустиков население защищено от шума этих машин; правда, перед этими специалистами не стояла проблема установки глушителей на самолет.
| Средняя степень двухконтурности |
 |
| Большая степень двухконтурности |
 |
| Рис. 27. Турбовентиляторные двигатели. |
Реактивный двигатель, в сущности, тот же ракетный двигатель, но несущий с собой не весь запас необходимого газа, а использующий окружающий газ, то есть воздух. У простого турбореактивного двигателя, как и у ракетного, имеются камеры сгорания и выхлопное сопло, через которое газы вырываются с ускорением, создавая реактивную тягу. Горячий газ образуется так же, как и в камере сгорания поршневого двигателя: к воздуху под давлением добавляется распыленное горючее и смесь зажигается.
Но в турбореактивном двигателе этот процесс происходит непрерывно; для сжатия воздуха применяется компрессор — весьма сложный многолопастный, многоступенчатый осевой вентилятор. с последовательно расположенными ступенями; горючее впрыскивается в камеру непрерывно, поступая в нее одновременно со сжатым воздухом, так что после запуска двигателя зажигание осуществляется самопроизвольно и непрерывно. Для приведения в действие компрессора позади камеры сгорания устанавливается газовая турбина, которая отбирает часть энергии расширяющихся газов для вращения компрессора. Турбина похожа на обращенный вентилятор или на ветряную мельницу хитроумной конструкции; сидя на том же валу, что и компрессор, она вращает его.
Шум турбореактивного двигателя имеет несколько источников. Наибольший шум создает турбулентное перемешивание скоростной струи газа с окружающим атмосферным воздухом. Снова на сцене вихри — наши старые знакомые, и теперь мы достаточно освоились с ними, чтобы понять, каким образом струя газа производит шум. Интересно, что, создавая с помощью специального устройства поток холодного воздуха, во всех отношениях, кроме температуры, подобный струе турбореактивного двигателя, мы услышим почти такой же шум. Источники звука расположены не в сопле, а несколько ниже по течению газа, в так называемой «зоне смешения», где скоростная турбулентная струя смешивается с атмосферным воздухом. Можно было бы предположить, что стационарный турбореактивный двигатель должен производить больше шума, чем движущийся, ввиду большей скорости газового потока относительно окружающего воздуха. До известной степени это верно; однако в действительности все обстоит гораздо сложнее, и может оказаться, что во втором случае высокочастотный шум больше.
Выходящая из сопла струя излучает шум в разных направлениях с различной интенсивностью. Львиная доля шума идет назад и диаграмма направленности имеет сердцевидную форму: наибольший уровень шума наблюдается позади двигателя приблизительно под углом 40° к его оси.
На втором месте в создании шума турбореактивного двигателя стоит компрессор. Первая ступень в обычном двигателе — это венец направляющих лопаток, затем следует первая вращающаяся ступень, потом — снова чередующиеся ступени лопаток статоров и роторов. Число тех и других ступеней может доходить до пятнадцати. Взаимодействие роторов и статоров создает шум высокой частоты, сходный со звуком сирены, который, как обычно, сопровождается гармониками и излучается вперед. Это и есть тот свист, который самолет издает при посадке. Если лопасти компрессора изготовлены из обычных металлов, в них возникают резонансы, которые увеличивают шум. И, как всегда, если резонансные частоты или гармоники лопастей совпадают с частотой взаимодействия ротор — статор, шум усиливается.
Газовая турбина тоже визжит, но ее шум излучается назад и обычно перекрывается шумом струи.
Корпус — еще один излучатель шума в реактивном двигателе. Шумы, идущие изнутри, а именно шумы сгорания, шумы турбины и компрессора, проникают в корпус и вызывают его колебания, последние в свою очередь излучают шум. Но по сравнению с шумом истечения струи шум корпуса очень слаб.
В настоящее время конструкции реактивных двигателей значительно усовершенствованы, и работа в этом направлении продолжается, а первоначальные модели турбореактивных двигателей уходят в прошлое. Оказалось возможным снизить излучение источников шума этих двигателей; в новых турбовентиляторных двигателях уменьшена скорость струи газа и усовершенствован процесс смешения, В них первая ступень компрессора имеет большие размеры, и воздух обдувает корпус двигателя («двухконтурность», см. гл. 12).
Не так давно, однако, мы все смогли убедиться, что самолетные двигатели отнюдь не единственная причина шумового загрязнения среды. И действительно, совершенно «бесшумный» самолет может создать сложнейшую проблему шума, если он полетит со сверхзвуковой скоростью.
«Звуковой хлопок» — новый тип шума, по сравнению с которым остальные кажутся незначительными, и он создает проблемы государственного масштаба. Что же такое «звуковой хлопок?» Когда военные самолеты впервые полетели со сверхзвуковыми скоростями, создатели многих кинофильмов того времени старались запечатлеть «преодоление звукового барьера». Летчики в защитных очках выдвигали вперед челюсть, скрежетали зубами, экран сотрясался, и капли пота сбегали у них со лба, когда, подобно Армаггедону, приближался кульминационный душераздирающий момент и они прорывались сквозь звуковой барьер. Впрочем, специалисты мне объяснили, что можно достичь числа Маха, равного 1, ничего при этом не заметив...
 |
| Рис. 28. Волны давления в воздухе при дозвуковой и сверхзвуковой скоростях движения. |
 |
| Рис. 29. Звуковой хлопок. |
Поглощение звука и дырки впотолке
Зайдем в любое здание современной конструкции и взглянем вверх: мы увидим на потолке тысячи мелких отверстий. Привычное зрелище — акустический потолок. Зачем? Многие приписывают рядам этих дырочек почти волшебное свойство «высасывать шум», или «распылять тишину» в помещении. Иные дав волю своему воображению, затевали постройку звуконепроницаемых стенок из перфорированных панелей; их ждало жестокое разочарование. Но другого и нельзя было ожидать. Акустический потолок — это просто плохой отражатель звука: когда звук бежит по воздуху и наталкивается на твердую, плотную преграду, он отражается, подобно тому как свет отражается от зеркала. Темная бумага — плохой отражатель света, и в нее не посмотришься как в зеркало; если оклеить стены темными обоями, освещенность комнаты уменьшится. Акустический потолок — это всего лишь акустические темные «обои».
Что же в действительности кроется за словами «звук отражается хорошо» и «звук отражается плохо»? Мы воспринимаем факт отражения звука как нечто само собой разумеющееся. Однако, чтобы понять принцип действия различных поглотителей звука и правильно оценить, когда они полезны, а когда бесполезны, следует вернуться к проблеме отражения и рассмотреть ее более детально.
В большинстве случаев плоские твердые поверхности фактически ведут себя как акустические зеркала; толстая гранитная стена отражает 99 % «ударяющегося» об нее звука, другие твердые поверхности отражают около 95 % звука. Если вспомнить о децибелах и громкости, нетрудно увидеть, что при отражении звуковая волна не претерпевает заметного или хотя бы легко измеримого снижения уровня. Что же происходит? Мы знаем, что звуковая волна — это волна сгущения, сопровождаемая разрешением, которая распространяется в воздухе с большой скоростью, подобно тому как передается толчок между не вплотную сцепленными вагонами поезда. Воздух в целом не движется, но для создания сгущений частицы воздуха должны сблизиться, чуть-чуть смещаясь вдоль линии распространения звука.
Вследствие упругости воздуха сблизившиеся частицы быстро отскакивают назад и, минуя свое исходное положение, разлетаются друг от друга дальше, чем они находились в положении равновесия, — так возникает разрежение. Однако только немногие звуки создают правильное чередование сгущений и разряжений, чаще молекулы воздуха толпятся, как пассажиры метро в час пик[13].
Что же произойдет, если на пути волны сгущения встретится гранитная стена? Передаваясь от одного слоя молекул другому, сгущение дойдет до воздушного слоя, прилегающего к поверхности гранита, к тяжелой, твердой и жесткой стене. Когда частицы этого последнего слоя получат толчок сзади, у них уже не найдется соседей спереди, которым они могли бы передать толчок; частицы наткнутся на стену, и вблизи нее давление увеличится. Затем вследствие упругости воздуха частицы оттолкнутся от стены с возросшей силой давления и образуют новую волну сгущения, бегущую в обратном направлении и почти такую же сильную, как и волна, ударившая в стену.
Несмотря на всю свою жесткость, гранит тоже в какой-то малой степени податлив и также деформируется при воздействии давления. Когда мы стоим на гранитной глыбе, то именно сопротивление деформации дает нашим ногам опору и действует на них с силой, как раз достаточной для того, чтобы мы не провалились в гранит; это же сопротивление заставляет отскочить ударившийся о стену кусок гранита (впрочем, это уже из другой оперы). Аналогично, под давлением слоя воздуха, прижатого к поверхности стены, гранит прогибается, хотя это прогибание ничтожно мало. Прогибание, или деформация, посылает звуковую волну внутрь гранита, и вот здесь-то и расходуется большая часть этого одного процента потерянной звуковой энергии.
Поглощенная гранитом энергия «изымается» из ударившей в стену волны, и от стены отражается всего 99 % падающей энергии. Часть поглощенной энергии затрачивается на нагревание, которое сопровождает деформацию, но основная доля энергии уходит в гранит, о чем мы подробнее поговорим в следующей главе.
Чем стена тоньше, легче и мягче, тем больше она деформируется под давлением звуковой волны. Если толщина стены мала по сравнению с длиной волны в ее материале, то стена прогнется как целое. Обычно так и бывает; в подобных случаях жесткость вещества стены несущественна, а главную роль играет инерция стены. Чем тяжелее стена, тем больше ее инерция и тем меньше она сдвигается под действием силы. Если футболист ударит ногой по мячу, мяч отлетит от его ноги, если же он ударит по скале, скала останется на месте, а он два-три дня не будет играть в футбол, но зато будет рассказывать, что его нога «отразилась» от скалы и сила отражения разбила ему пальцы на ноге. И, чем тяжелее скала, тем сильнее ушиб!
За исключением некоторых особых случаев, даже относительно легкая, но непористая стена отражает на всех частотах по меньшей мере 90 % энергии звука. Такое большое отражение нас не устраивает, и разработка различных звукопоглощающих устройств — это попытки заставить отражающие поверхности поглощать возможно большую часть падающего звука, а не отсылать его обратно.
Возвращаясь к пограничному слою воздуха, напомним об одном обстоятельстве: если отпустить груз, закрепленный на пружине, он снова подпрыгнет вверх; но если снабдить пружину амортизатором наподобие автомобильного, в котором трение или силы вязкости сопротивляются движению пружины вверх и вниз, груз почти не подпрыгнет. Все видели, как прыгает вверх-вниз передок автомобиля с изношенными амортизаторами.
Как мы уже знаем, воздух может вести себя подобно пружине, и именно это свойство позволяет ему создавать отраженную волну и вообще передавать звуковые волны. Если бы воздух можно было амортизировать, как пружину, результат оказался бы тот же, что и для пружины. Когда на отражающей поверхности растет давление, частицы воздуха сближаются и чуть-чуть смещаются в направлении отражающей поверхности. Что же получится, если создать небольшое трение, затрудняющее передвижение частиц воздуха? Амортизация! Воздух частично утратит свои пружинящие свойства, так как преодоление трения, препятствующего движению частиц, создает тепло, а необходимая для этого энергия будет забрана из звуковой волны.
Однако, если кто-то, узнав об этом, вздумает отапливать свой дом с помощью устройств, поглощающих шум самолетов, напомним ему, что даже при шуме в 100 дБ поток энергии составляет всего 0,01 Вт/м2.
Создать необходимое трение очень легко; вспомним, что втягивать в себя воздух сквозь сигарету труднее, чем сквозь пустую трубочку, это обусловлено именно трением или, точнее, силами вязкости. Воздух обладает определенной вязкостью, хотя гораздо меньшей, чем, например, нефть. Но нефть испытывает большое сопротивление, когда протекает даже по широкой трубе; воздух также испытывает большое сопротивление, протекая через очень узкую трубочку, или просачиваясь между волокнами табака в сигарете. Поэтому, если вблизи отражающей поверхности поместить слой или мат из волокнистого или ячеистого материала, силы вязкости будут сопротивляться движению частиц воздуха при сгущениях и разрежениях и энергия у отраженной волны будет отбираться. При этом может возникнуть неожиданное затруднение: если волокна в мате уложены слишком тесно, его поверхность окажется излишне плотной, и тогда встанет уже известная нам проблема — волны будут отражаться от наружной поверхности мата. Следовательно, при выборе плотности материала поглотителя требуется найти какое-то компромиссное решение. Как выяснилось, наиболее эффективны волокнистые материалы с плотностью 50—200 кг/м3. Очевидно, в ячеистых поглощающих материалах ячейки должны соединяться между собой открытыми порами.
Мы только начали свое знакомство с пористыми поглотителями, и прежде всего нам необходимо рассмотреть самый основной фактор, а именно зависимость поглощения звука от его частоты. Частота звука вообще играет определяющую роль в акустике. Как мы уже видели, большая часть звуков включает компоненты широкого диапазона частот с длинами волн примерно от 20 мм до нескольких метров. Для низкочастотных звуков с длиной волны в несколько метров поглощение в волокнистом слое толщиной 20—30 мм незначительно, но, если толщина слоя сравнима с длиной волны или даже превышает ее, поглотитель становится чрезвычайно эффективным.
Увеличение толщины слоя на большой площади обойдется очень дорого; однако можно значительно улучшить поглощение, просто отодвинув пористый мат от отражающей поверхности. В этом случае усиление эффективности поглощения не связано, как при утолщении мата, с увеличением размеров области взаимодействия волны с волокнами; здесь действие волокон более эффективно потому, что на некотором расстоянии от отражающей поверхности движение частиц воздуха, совершающих низкочастотные колебания, более интенсивно. Поэтому силы вязкости со стороны волокон оказывают в этом месте большее воздействие.
Но самое странное начинается тогда, когда длина волны оказывается меньше толщины волокнистого слоя. Чем выше частота, тем меньшее расстояние проходят частицы в процессе своих колебаний (при заданном звуковом давлении) и, следовательно, тем меньше подвергаются действию сил вязкости; на некоторых частотах волокнистый слой ведет себя подобно пружине, что уменьшает его эффективность. К тому же с ростом частоты возрастает отражающее действие наружной поверхности мата.
Из сказанного очевидно, что частота имеет первостепенное значение для эффективности поглощения звука. Большая часть пористых поглотителей мало что дает для низких частот, эти поглотители очень эффективны для средних и высоких частот и несколько менее полезны при очень высоких частотах. Мужчина, говорящий по телефону из заглушённой будки, может заметить, что его голос становится более гулким, — это результат значительно меньшего поглощения низких компонент его голоса. В лучшем случае волокнистые маты в зависимости от пористости, плотности и толщины поглощают от 80 % и почти до 100 % звука на частоте, на которой их эффективность максимальна. У некоторых типов акустических плиток эффективность снижается до 60—70 % — таковы жертвы, приносимые в угоду дешевизне, долговечности и внешнему виду. Зависимость поглощения от частоты для разных типов поглотителей показана на рис. 36.
Эффективность представленных на рисунке материалов выражена посредством коэффициента поглощения ?. Для поверхности, поглощающей 100 % падающего на нее звука, коэффициент ? = 1,0, при поглощении 50 % ? = 0,5 и т. д.
По сравнению с твердыми стенами, отражающими около 95 % энергии падающего на них звука, стена, покрытая волокнистым слоем и отражающая всего 10 или 20 %, казалось бы, поглощает очень сильно. Но так ли это? Никогда не следует забывать удивительное соотношение между громкостью и децибелами. В гл. 4 мы узнали, что падение интенсивности звука на 80 % уменьшает уровень всего на 7 дБ. Из гл. 5 выяснилось, что изменение уровня на 10 дБ, грубо говоря, соответствует увеличению или уменьшению громкости вдвое. Отсюда следует, что пористые материалы чудес не совершают: если уровень упавшего на стену звука 80 дБ, а отраженного — 73 дБ, то остался еще очень громкий звук.
Читатель может подумать, что если силы вязкости так сильно влияют на отраженную волну, то они способны оказать не меньшее действие и на волну, вошедшую в стену или проходящую сквозь нее, и что, заполнив оконный проем слоем стеклянной ваты, мы задержим большую часть шума. Поразмыслим над этим! Звук, проходящий сквозь слой волокон, подвергается менее сильному воздействию, чем отраженный. В последнем случае волокна действуют на частицы воздуха и тогда, когда те движутся вперед при формировании волны сгущения, и тогда, когда отходят назад при образовании отраженной волны; однако все происходящее с отраженной волной не имеет никакого отношения к волне, бегущей вперед. А в результате звук, идущий сквозь пористый мат толщиной, скажем, 20 мм или около того, ослабляется менее чем на 3 дБ, то есть едва заметно, так что цена стеклянной ваты не окупается!
 |  |
 |  |
| Рис. 36. Эффективность различных поглощающих материалов на разных частотах. 1 — 50-миллиметровый слой минеральной шерсти на твердом основании; 2 — подвешенная минерально-волокнистая плита с щелевой перфорацией; 3 — перфорированная сухая штукатурка на подложке из минеральной шерсти; 4 — перфорированная древесноволокнистая плита. |
Как мы уже видели, коэффициент поглощения ? = 0,8 не так уж хорош, однако в гл. 10 мы узнаем, что во многих случаях этого вполне достаточно. Но иногда необходимо поглощение, близкое к 100 % в широком диапазоне частот, например в лабораториях или студиях. Каждое незначительное приращение эффективности поглощения сверх 80 % дает все больший выигрыш в смысле снижения уровня отраженной волны, выраженного в децибелах, — еще одна из причуд этой шкалы; поэтому иногда есть смысл добиваться максимально возможного коэффициента поглощения. Но как?
Очевидный ответ на этот вопрос — начать наращивать толщину пористого мата. Однако одной этой меры недостаточно, а при низкочастотных звуках потребуется неосуществимо большая толщина. Кроме того, наружная поверхность покрытия сама представляет собой достаточно резкую границу, на которой отразится значительная часть высокочастотного звука. Правильное решение поставленной задачи — уложить волокна в длинные заостренные клинья, которые при необходимости можно поддержать редкой тканью. Эти поглощающие клинья следует расположить так, чтобы любой звук, отразившись от одного из них, тут же попадал на другой, затем на третий и т. д.; в результате интенсивность звука снизится до пренебрежимо малой величины. Высота таких клиньев может достигать метра и более; за ними создают воздушную полость, и эффективность такого покрытия приближается к 100 % в очень широком диапазоне частот. Однако поглощающие клинья из-за их высокой стоимости и нелепого вида редко где находят применение, кроме помещений специального назначения.
Более дешевый, но менее эффективный способ заглушить звук в помещении состоит в применении слоев волокнистого или вспененного материала возрастающей плотности. Снаружи укладывают самый тонкий и легкий слой с большими просветами, поверхность которого сама по себе не создает сколько-нибудь заметного отражения; однако слишком рыхлая структура этого слоя не порождает и достаточных сил вязкости.
Следующие слои делают все более и более плотными, пока поглощение в них не достигнет значительной величины. Этим способом удается ослабить отражение от наружной поверхности поглотителя.
Но мы пока еще не объяснили, зачем же делают дырки в потолке! Вряд ли чье-нибудь любопытство удовлетворится утверждением, что эти дырки там ни к чему и что волокнистый материал позади них был бы так же эффективен. Чтобы усилить путаницу, добавим, что, если бы там не было и волокнистого материала, перфорированная облицовка продолжала бы поглощать звук! Если и это еще не достаточно парадоксально, можно сообщить дополнительно, что нет необходимости ни в дырках, ни в волокнах: самая простая панель тоже будет поглощать звук! И как это ни удивительно, все три утверждения совершенно справедливы.
Забудем на время о волокнах и покрытиях и поговорим о дырках в потолке, вернее, о дырках и некотором объеме воздуха, заключенном позади них. В связи с этим описанием вспомним самый обычный предмет — простую бутылку. Часто школьники ухитряются наигрывать мелодии на колпачках от самопишущих ручек, искусно дуя поперек отверстия колпачка, как в свисток. С бутылкой получится то же самое, только звук будет ниже, а если взять большую бутылку с коротким горлышком, например двухлитровую винную бутыль, и умело дуть, получится басовая нота. Несомненно, подобные сосуды были праотцами самых ранних духовых инструментов; тысячелетия назад первобытный человек мог услышать пение ветра над горлышком открытого сосуда. И позже во все времена люди извлекали звуки из сосудов. Витрувий упоминал, что поющие сосуды, или голосники, применялись в греческих театрах на открытом воздухе. Однако только в XIX веке Герман Гельмгольц заинтересовался этим явлением с научной точки зрения. Гельмгольцу и его современнику Рэлею принадлежат важнейшие исследования поглощения звука, и их именами названы два типа поглотителей звука: пористый поглотитель, впервые предложенный Рэлеем, — «рэлеевская копна» и «поющая бутылка», которая ведет себя как резонатор Гельмгольца.
Звуки, издаваемые бутылкой, когда мы дуем поперек ее горлышка, — просто резонанс, хотя несколько отличающийся от резонанса в трубе. Этот вид резонанса больше похож на поведение груза на пружине, чем на наложение прямой и отраженной волн, создающее в резонансной трубе стоячую волну большой амплитуды. Если заткнуть отверстие велосипедного насоса и нажать на его ручку, воздух внутри будет действовать как пружина. Если наверху пружины закрепить груз, нажать на нее и отпустить, груз будет регулярно колебаться вверх-вниз; при одной и той же пружине и одном и том же грузе эти колебания будут происходить с постоянной частотой. Обычно частота колебания пружины под грузом, так называемая собственная частота, относительно невелика — всего несколько сотен колебаний в минуту. Если нагрузка небольшая, а пружина достаточно тугая, собственная частота может увеличиться до многих сотен колебаний в минуту и попасть уже в слышимый диапазон. Почему пружины обладают собственной частотой? Если вместо того, чтобы заставлять груз колебаться вверх и вниз, мы осторожно и плавно опустим его на пружину, она сожмется на определенную величину, которая зависит не только от массы нагрузки, но и от жесткости пружины: жесткая пружина опустится на меньшее расстояние, чем мягкая. Для того чтобы сжаться под нагрузкой, пружине потребуется определенное время, как и для того, чтобы распрямиться, когда нагрузку снимут. Следовательно, частота колебаний пружины зависит от расстояния, которое она проходит при сжатии, и от скорости, с которой она сжимается. Все эти рассуждения применимы и к велосипедному насосу с заткнутым отверстием.
Оставим насос и вернемся к бутылкам — с ними происходит то же самое. Если в горлышко бутылки вставить поршень, воздух в ней, как и в велосипедном насосе, уподобится пружине, и в каждой данной бутылке поршень будет ходить вверх и вниз с частотой, определяемой его весом. Уберем поршень — тогда в качестве груза останется только воздух в горлышке.
Воздух внутри бутылки будет продолжать колебаться подобно пружине, только с гораздо большей частотой, потому что воздушная пробка в горлышке — сравнительно легкий груз. Частота колебаний воздуха настолько значительна, что получится слышимый звук, а чтобы возбудить и поддерживать эти колебания, потребуется только возмущение воздуха в горлышке бутылки, для чего достаточно дуть поперек отверстия.
Собственная частота пружины определяется не только упругостью, но и массой ее витков. То же относится и к воздуху в бутылке: у маленького объема воздуха упругость больше, чем у большого. Поэтому заданное движение воздушной пробки в горлышке вызовет в малом объеме воздуха пропорционально большее сгущение или разрежение, чем в большом. Постепенно заполняя бутылку водой, можно услышать, как по мере роста упругости уменьшающегося объема воздуха повышается собственная частота бутылки. Эта частота в такой же степени зависит и от размеров горлышка, играющего роль груза: чем оно короче и шире, тем легче, а следовательно и быстрее происходят колебания воздуха. У двух поллитровых бутылок с горлышками разной ширины частоты колебаний будут различными: у бутылки с более узким горлом частота ниже. Форма и длина горлышка также влияют на частоту, но довольно сложным образом, и вычисление точной резонансной частоты бутылки может оказаться довольно хлопотным.
Какое отношение, однако, все это имеет к поглощению звука? Вделаем бутылку в стену так, чтобы ее отверстие было заподлицо с поверхностью стены, потом определим, хотя бы экспериментально, ее собственную частоту и направим на стену волну звука этой частоты. Проследим за участью волны сгущения: вот она подошла к отверстию бутылки: ее приход подействует, как толчок на груз, висящий на пружине, — воздушная пробка в горлышке будет вталкиваться внутрь бутылки. Сразу после этого пробка выскочит обратно, проскочит положение равновесия, и воздух выйдет из горлышка.
Воздушная пробка, совершая такие колебания, сама станет источником звука и будет посылать в обратном направлении (то есть отражать) такую же звуковую волну. Так как колебания в бутылке происходят с той же частотой, что и в падающей звуковой волне, воздушная пробка начнет повторное движение точно в тот момент, когда подойдет следующая волна сгущения, то есть спустя полный цикл колебаний после первой волны. При колебаниях пробки ее энергия будет непрерывно превращаться из потенциальной в кинетическую и обратно. Эту энергию передают пробке и первое и последующие сгущения, так что сначала амплитуда колебаний пробки растет.
Если звук внезапно оборвать, колебания воздушной пробки спустя короткое время прекратятся. Отчего? Теоретически они, казалось бы, должны продолжаться вечно[14], но, как и во всех «вечных двигателях», движению препятствует трение, или уже знакомая нам сила вязкости. В трубе ближайший к стенкам слой воздуха прилипает к ним. Это явление связано с поверхностным натяжением стенок и воздуха. Если дуть вдоль трубы, воздух посередине трубы двинется вперед и при этом молекулы воздуха будут скользить по своим соседям, удерживаемым на стенках трубы. Сопротивление скольжению создает вязкое торможение и поглотит часть энергии, которая превратится в теплоту. Чем быстрее движение воздуха в трубе, тем больше вязкое торможение.
Горлышко бутылки можно рассматривать как короткий отрезок трубы, где действуют малые силы вязкости, оказывающие сопротивление движению воздушной пробки. Это воздействие сил вязкости и приводит к остановке воздушной пробки после прекращения подачи звука. Но это значит, что силы вязкости действовали и при наличии звука, то есть имел место непрерывный расход энергии, поэтому колебания и не усиливались до бесконечной амплитуды.
Когда частота звуковой волны и собственная частота колебаний воздуха в бутылке совпадают, то есть при резонансе, частицы воздушной пробки движутся вперед-назад гораздо быстрее, чем частицы воздуха в падающей звуковой волне, и расход энергии на преодоление вязкого торможения становится весьма значительным.
Если уменьшить отверстие горлышка, натянув на него, например, слой марли и оставляя открытыми только отверстия в ткани (объем воздуха в бутылке следует отрегулировать так, чтобы резонансная частота бутылки осталась прежней), то, очевидно, силы вязкости значительно вырастут и с прекращением звука колебания воздушной пробки также прекратятся практически после одного периода. Другими словами, к тому моменту, когда воздушная пробка должна была бы выйти из горлышка, она уже потеряет столько энергии, что звуковая волна, которую она пошлет обратно (то есть отразит), окажется совсем ничтожной. Вот мы и получили поглотитель![15]
При резонансе поглощение звука может доходить почти до 100 %. Можно вынудить воздух в бутылке колебаться с частотой, близкой к собственной частоте, но не совпадающей с ней, и, чем больше разница между этими частотами, тем слабее колеблется воздух в бутылке. По этой причине резонансная полость или простой резонатор Гельмгольца эффективен только при частоте, близкой его собственной частоте или совпадающей с ней. Это видно из рис. 37. Диапазон частот большого поглощения можно расширить, если наполнить горлышко бутылки волокнистым материалом, но максимальная эффективность поглощения при этом понизится: при частотах, отличных от собственной частоты, колебания продолжают возбуждаться, но значительно уменьшается амплитуда резонансного колебания; поэтому нельзя получить звук, дунув над отверстием бутылки с горлышком, набитым волокнистым материалом. Следовательно, такой резонатор действует в более широком диапазоне частот, но его максимальная эффективность значительно снижена[16].
 |
| Рис. 37. Поглощение звука панелью и резонатором Гельмгольца. |
Многие акустические плитки — это просто набор резонаторов Гельмгольца, наполненных волокнистым материалом, в которых убраны лишние стенки.
Это частично и объясняет парадоксальные утверждения, сделанные ранее в этой главе. Мы уже говорили о высокой эффективности поглощения звука простым пористым покрытием без перфорированной или какой-либо другой облицовки. Иными словами, акустический потолок без всяких дырок, а просто представляющий собой слой минеральной шерсти, стеклянной ваты или подходящего пенистого материала, вполне пригоден как поглотитель звука. Трудно только удержать такой пласт на потолке! Волокнистые материалы очень непрочны и легко распадаются на кусочки, а кусочек стеклянной ваты, попавший за шиворот, весьма сомнительное удовольствие. Кроме того, даже полужесткие поглотители из листов микропористого материала имеют весьма непривлекательный внешний вид, способный отпугнуть любого декоратора помещений от всяких попыток использовать звукопоглощающие материалы.
 |
| Рис. 38. Акустическая плита, действующая на звук так же, как резонатор Гельмгольца. |
Вскоре удалось найти почти идеальный вариант покрытия — слой минеральной ваты толщиной 25 мм, прикрытый перфорированным стальным листом, который можно было эмалировать. Такое устройство хорошо поглощало звук, и на него был выдан патент.
Все это происходило около пятидесяти лет назад; сейчас акустические покрытия самых разных типов наводнили рынок. Некоторые из них имеют оригинальную конструкцию, другие различаются типом используемых волокнистых материалов; изготавливают и жесткие покрытия из окрашенных поверхностей, перфорированных малыми или большими отверстиями, расположенными регулярно или беспорядочно. Часто делают отверстия разных размеров, что придает потолку менее скучный внешний вид и позволяет более широко раздвинуть резонансные частоты, значения которых зависят от величины отверстий. Изготовляют также покрытия со щелями. Отверстия не обязательно должны быть круглыми.
Эффективность таких поглотителей несколько различается, но для всех характерна малая эффективность поглощения на низких частотах (ее удается улучшить, помещая поглотитель на некотором расстоянии от стены), большая эффективность для средних и высоких частот и несколько меньшая — для очень высоких частот. Выше мы рассматривали отверстия как элементы резонаторов, однако резонанс лишь частично обусловливает эффективность покрытия. Отверстия и металл между ними мало сказываются на низкочастотных длинноволновых звуках, и для них покрытие действует так, как если бы перфорированной облицовки совсем не было. При средних и высоких частотах эффективность использования волокнистого материала как поглотителя могла бы ухудшиться вследствие уменьшенной площади отверстий, но это снижение компенсируется возникновением резонансного эффекта отверстий. При очень высоких частотах эффективность поглощения снова падает, потому что эти частоты лежат выше резонансных частот, и для коротковолнового звука участки металла между отверстиями служат хорошими отражателями. Что можно сказать по поводу утверждения, что акустический потолок может поглощать звук и без отверстий или волокнистых материалов? Теперь это нетрудно объяснить.
Как мы уже знаем, бутылка — это самый обычный резонатор, но ведь есть и другой столь же обычный резонатор — барабан. Если ударить в барабан, он издаст музыкальный звук, хотя, из-за множественных резонансов, и не очень определенной частоты, но тем не менее это будет некоторая нота. По существу, барабан не так уж сильно отличается от бутылки, только в нем воздух заключен в гибкую оболочку, которая при натяжении приобретает упругость, и таким образом вводит в действие добавочные факторы — свои массу и упругость. Масса барабанной кожи играет роль груза на пружине, а ее натяжение и упругость воздуха внутри барабана совместно действуют как пружина. Если ослабить натяжение кожи барабана, он перестанет звучать при ударе, потому что мягкую, провисшую кожу нельзя заставить колебаться: ее упругие свойства проявляются только под натяжением. Такая кожа будет похожа на амортизатор, который мы рассмотрели в этой главе, но по-прежнему сохранит одну из своих функций, продолжая служить оболочкой для определенной массы воздуха Заключенный в ней воздух не утратит свойств пружины и сможет колебаться, если только получит достаточно энергии, чтобы перемещать оболочку. Как и в случае нагрузки на пружину, чем тяжелее кожа, тем ниже собственная частота, а чем меньше объем воздуха, тем более упруга воздушная пружина, а значит, тем выше частота.
Если такой барабан со слабо натянутой кожей установлен на стене и на него падает звуковая волна, частота которой совпадет с собственной частотой барабана, то непрерывное поступление энергии волны будет достаточно для того, чтобы вызвать резонанс барабана; но в процессе движения и сгибания ненатянутой кожи барабана значительная часть этой энергии израсходуется в результате поглощения. Чем пластичнее и мягче кожа, тем сильнее она гасит колебания и тем больше энергии поглощает (конечно, поглощенная звуковая энергия при этом превращается в тепловую энергию). Как и в других аналогичных случаях, если барабан набит волокнистым материалом, резонансные свойства станут менее выраженными и барабан будет легче вынудить к колебаниям на других, близких частотах.
Рабочая характеристика подобного панельного, или мембранного, поглотителя очень сходна с характеристикой резонатора Гельмгольца, но только для гораздо более низких частот. У резонаторов Гельмгольца практически нет верхней частотной границы, но нижняя граница есть: она определяется предельно допустимыми габаритами резонатора и лежит вблизи 100 Гц. Собственная частота панельного поглотителя зависит от массы панели и глубины воздушного пространства за ней; полезный диапазон частот такого поглотителя простирается от 40 до 400 Гц. Для более высоких частот трудно подобрать достаточно легкую оболочку. Такой поглотитель можно изготовить из любого материала, отвечающего следующим основным требованиям: подходящая масса, достаточное затухание и достаточная гибкость. Масса и глубина воздушного слоя определяют резонансную частоту; затухание не позволяет самой панели стать вторичным источником звука и обеспечивает поглощение энергии; гибкость мембраны создает возможность низкочастотного резонанса. Незадемпфированные жесткие панели могут только ухудшить положение в результате появления гармоник. Однако этим обстоятельством можно воспользоваться, если ввести поглощение таким образом, чтобы панели сохраняли резонанс на частотах гармоник и при этом поглощали и более высокие частоты. Жесткие панели часто изготовляют из фанеры, но у таких панелей недостаточное внутреннее трение. Делая с обратной стороны прорези, можно снизить жесткость панели, почти не уменьшая ее массу, а добавочное поглощение удается получить, нанося на панель специальную оклейку Мягкую панель можно сделать из одного-двух слоев толевого картона; для расширения частотного диапазона эффективности поглощения в воздушное пространство между картоном и стеной часто помещают волокнистый мат.
Где целесообразно применять резонансные поглотители? Они эффективны в ограниченном диапазоне частот, и их размеры должны быть строго подобраны. В результате усиления колебаний воздуха — а именно оно лежит в основе механизма их действия — звуковое давление на заднюю стенку полости возрастает и большее количество звука поступает в стену.
Повторяется старая история: поглотители поглощают звук, то есть уменьшают энергию в проходящей волне, но одновременно помогают этой волне проникнуть в стену, поэтому для звуковой изоляции они совершенно бесполезны.
Однако для некоторых целей резонансные поглотители чрезвычайно полезны; избирательность их действия может обернуться преимуществом, например если потребуется погасить в помещении стоячую волну определенной частоты или уменьшить эхо в концертном зале. Панельные резонаторы эффективны в области низкочастотных звуков, для поглощения которых другими способами потребовались бы слои волокнистого материала огромной толщины. Существует немало приемов, позволяющих расширить диапазон эффективного поглощения звука панельными резонаторами: можно, например, скосить заднюю стенку полости резонатора или разнообразить размеры отверстий. Резонаторы Гельмгольца с успехом применяют также в специальных глушителях, предназначенных для случаев, когда шум преимущественно сосредоточен на одной определенной частоте.

[13] Здесь речь идет, конечно, не о тепловом движении молекул, а о беспорядочном движении частиц среды при прохождении сложного звука типа широкополосного шума. — Прим. ред.
[14] Даже теоретически колебания не будут продолжаться вечно в отсутствие поглощения: колебания воздуха в горлышке резонатора излучают сферическую звуковую волну наружу и колебательная энергия резонатора постепенно «высвечивается» в виде этих звуковых волн. — Прим. ред.
[15] В действительности наибольшее поглощение получается при гораздо меньшем трении, когда после прекращения возбуждения число колебаний упадет всего вдвое по сравнению со случаем отсутствия поглощения. — Прим. ред.
[16] В действительности эффективность резонатора снизится во всем диапазоне частот, но, поскольку снижение наиболее значительно вблизи резонанса, эта уменьшенная эффективность будет сохраняться в более широком диапазоне частот. — Прим.ред.
Помещения, строения и концертные залы— «летающие блюдца» под крышей
Весельчаки, распевающие в ванной комнате, хорошо знают, что в помещении звук ведет себя иногда совершенно иначе, чем звук в открытом пространстве. Шоферы замечают, что при выезде из гаража резко падает уровень шума мотора. Все, кому приходилось переезжать с квартиры на квартиру, помнят, как странно звучат их голоса в пустых, лишенных мебели комнатах.
Причины всех этих явлений довольно просты, но они играют гораздо большую роль, чем это кажется на первый взгляд. Изучение поведения звука в помещениях не менее важно, чем любой другой аспект акустики, и не только потому, что наслаждение, испытываемое тысячами любителей музыки, зависит от познаний архитектора в области акустики, но и, быть может, еще в большей степени потому, что разнообразные шумы, которые возникают в помещениях и наносят вред слуху работающих там людей, во многом зависят именно от окружения. Настоящая глава как бы подытоживает все сказанное в предыдущих главах, и здесь мы покажем, как явления излучения, дифракции, поглощения и отражения, комбинируясь тем или иным путем, способны либо доставлять удовольствие, либо портить жизнь всем, кто находится в помещениях.
Для начала рассмотрим небольшое пустое помещение, размеры которого лишь в несколько раз превышают длину волны интересующего нас звука. Пусть в середине такого помещения начинает работать маленький ненаправленный источник чистого тона. Звуковые волны побегут от него во всех направлениях и вскоре достигнут стенок (стен, пола и потолка помещения). Если эти стенки твердые и жесткие, как в ванной комнате, они отразят примерно 95 % звуковой энергии, то есть звуковые волны отразятся почти полностью, как свет от зеркала. Но мы знаем, что комбинация падающей и отраженной волн образует стоячую волну. Поэтому во всем объеме помещения установится система стоячих волн той же длины, что волна падающего звука. Если окажется, что расстояние между какими-либо двумя из трех пар параллельных стенок помещения равно длине волны звука или составляет целое кратное от нее, то в результате конструктивной интерференции стоячая волна будет все более усиливаться, и мы придем еще к одному типу резонанса.
Помещение можно рассматривать как трехмерную резонансную трубу.
К сожалению, картина стоячих волн в малом помещении чрезвычайно сложна ввиду всевозможных комбинаций из его длины, ширины и высоты, которые и определяют частоты возможных резонансов. Если у нас нет под рукой счетной машины, то нам придется долго трудиться, рассчитывая частоты всех резонансов, получивших название «нормальных» или «собственных» колебаний. Субъективный эффект этих нормальных частот — двоякий: во-первых, при постоянной частоте звука можно, двигаясь по помещению, попадать то в участки с повышенной интенсивностью звука, то в участки с пониженной интенсивностью: во-вторых, — любители петь в ванной комнате знакомы с этим — некоторые ноты получают преимущество, выделяются и усиливаются. Нота, которая так жиденько звучала в спальне, в ванной комнате будет спета прелестно и полнозвучно.
Если не ограничиваться только низкими частотами, число собственных колебаний оказывается столь значительным и они распределяются по такому большому числу различных частот, что на каждое из них в отдельности можно не обращать внимания: звук, издаваемый источником, снова и снова отражается от стенок помещения, но, за исключением низких частот, никакой ясно выраженной картины стоячих волн не получается. Образуется так называемое диффузное поле. В этом случае гораздо легче выяснить, как влияет наличие стенок помещения на уровень звука, создаваемый данным источником.
Рассмотрим сферический источник звука с уровнем звуковой мощности 100 дБ. Согласно закону обратных квадратов, в открытом пространстве уровень интенсивности звука на расстоянии 3 м от такого источника составит 79 дБ. Внесем этот источник в большое помещение размерами, скажем, 10×10×3 м. Допустим, что коэффициент поглощения стен, потолка и пола в этом помещении равен 0,05 (так будет, если помещение построено, например, из оштукатуренного кирпича или бетона).
Что мы услышим теперь? Во-первых, по- прежнему прямой звук будет приходить непосредственно от источника к уху, и, если мощность источника не изменилась и между ним и ухом не поставили какого-либо препятствия, уровень интенсивности этого звука по-прежнему составит 79 дБ. Однако, после того как мы услышали прямой звук, волна пробежит далее и упадет на стены, пол и потолок. Эти поверхности поглотят 5 % звуковой энергии, а 95 % отразят обратно к нам. Звуковые волны снова пробегут мимо нас, и этот процесс будет повторяться снова и снова. Чтобы звук потерял 20 % своей энергии, то есть чтобы его уровень упал на 1 дБ, он должен испытать более четырех отражений. В результате добавления всех последовательных отражений, следующих друг за другом, пока они совершенно не затухнут, интенсивность первой отраженной волны окажется увеличенной в 18 раз. Можно показать, что в результате от сложения всех отражений интенсивность звука увеличивается в
где ? — средний коэффициент поглощения стенок помещения. Эту величину нетрудно рассчитать. Различные материалы поглощают разную долю падающего на них звука, и их коэффициент поглощения для различных частот можно получить путем соответствующих измерений. В Приложении 4 даны значения коэффициента поглощения для ряда материалов. Полное поглощение данного участка материала определяется как произведение коэффициента поглощения на площадь этого участка, а полное поглощение в помещении равно сумме таких величин для всех участков поверхности стенок помещения. Средним коэффициентом поглощения называют отношение этой суммарной величины к полной площади поверхности всех стенок. В очень больших помещениях, например в крупных концертных залах, вязкость самого воздуха также вызывает потери энергии («воздушное поглощение»), которые для высоких частот необходимо принимать в расчет.
Рассчитав интенсивность первой отраженной волны и умножив ее на 18, мы получим полную интенсивность звука, обусловленную отражениями.
Поскольку мы ищем величину, характеризующую помещение в целом, следует рассчитать усредненное значение. Предположим, помещение имеет сферическую форму. Тогда на поверхности сферы интенсивность звука, приходящего от источника, расположенного в центре, равна полной мощности источника, умноженной на 1/(4?r2). Если бы все стенки полностью отражали звук, отраженная волна вновь бы сходилась в центре и ее суммарная интенсивность равнялась бы мощности источника. Но нас интересует не интенсивность звука в центре или на стенке, а средняя по всему помещению интенсивность отраженной волны. Правильный результат мы получим, рассчитав интенсивность на середине радиуса; это дает для соответствующего множителя значение
Подобный же результат мы имели бы и для прямоугольного помещения: средний уровень первой отраженной волны при полном отражении от всех стенок составил бы долю 4/5 от звуковой мощности источника, где S — полная площадь стенок помещения. Поэтому суммарный уровень отраженного звука равен
где УЗМ — уровень звуковой мощности источника, а УЗД — уровень звукового давления.
Для удобства часто вводят так называемую константу помещения R = S?/(1 ? ?). Тогда предыдущая формула принимает вид
В большей части частотного диапазона удвоение ? дает снижение уровня на 3 дБ. Чем больше площадь стенок помещения, то есть его размеры, тем меньше уровень отраженного звука («уровень реверберации») при том же значении ?.
В нашем примере уровень мощности источника равнялся 100 дБ, поверхность стенок помещения имела площадь 320 м2, а средний коэффициент поглощения был принят равным 0,05. Подставляя все эти величины в полученную формулу, находим
Если учесть, что тот же источник создавал на расстоянии 3 м уровень звукового давления прямого звука всего 79 дБ, то ясно, насколько растет шум, создаваемый источником, когда он находится в помещении.
Эффект отражений в помещении называют реверберацией, и полученное значение 94 дБ относится к реверберационному звуку.
Почти всегда присутствует также и прямой звук, с учетом которого полная формула для суммарного уровня звука принимает вид
где Q — коэффициент направленности источника звука, r — расстояние от слушателя до источника звука и R — константа помещения.
При анализе этой формулы возникает интересный вопрос: если ? = 0, то есть стенки полностью отражают звук, то интенсивность звука в помещении бесконечно велика. После несложных рассуждений мы приходим к заключению, что так и должно быть: источник звука все излучает и излучает энергию, которая, отражаясь от стенок, все накапливается в помещении[17] (конечно, на практике полностью отражающих поверхностей не бывает). Другое важное следствие: если увеличить средний коэффициент поглощения стенок ?, то уровень реверберационного звука существенно упадет. Так, если в нашем помещении с поверхностью стенок в 320 м2 ? увеличить от 0,05 до 0,1, то в помещении станет тише на 3 дБ. Если бы удалось получить коэффициент поглощения ? = 0,5, то стало бы тише на 13 дБ.
Итак, ясно, что для большей части частотного диапазона удвоение среднего коэффициента поглощения приводит к снижению шума на 3 дБ. Но в верхней части частотного диапазона при большом помещении, когда можно было бы ожидать действия «закона сокращающихся доходов», в действительности происходит нечто обратное. Правда, подобный вид поглощения встречается только в очень специальных условиях, например в заглушённой камере: здесь увеличение коэффициента поглощения всего на 3 %, с 0,95 до 0,98, приводит к снижению уровня на 4 дБ[18].
Чтобы определить в обычных условиях малого коэффициента поглощения, на сколько децибел удастся снизить шум при том или ином увеличении коэффициента поглощения, нет необходимости рассчитывать константу помещения — все, что нужно знать, это во сколько раз выросла величина S·?: улучшение равно десятикратному логарифму этой величины.
Вернемся снова в наше реверберирующее помещение с уровнем звука 94 дБ. Чтобы прямой звук сравнялся по величине с реверберационным, пришлось бы приблизиться к источнику звука на расстояние 300 мм. При увеличении коэффициента поглощения стенок помещения уровень реверберационного звука снизится и на больших расстояниях от источника будет преобладать прямой звук: реверберационный звук примерно постоянен во всем помещении, тогда как прямой убывает по мере удаления от источника.
Что произойдет, если внезапно выключить источник звука? Мгновенно ли наступит тишина? Нет, так как необходимо известное время для того, чтобы последние звуковые волны, излученные источником, успели достаточное число раз отразиться от стенок и поглотиться практически полностью. Ударьте в реверберирующем помещении в ладоши, и вы сами услышите, как постепенно затухают звуковые волны, бегущие от одной стенки к другой. Время Т, в течение которого звук затухает на 60 дБ, называют «временем реверберации» данного помещения. В лабораторных условиях удается получить время реверберации, достигающее 15 с. Если посетителю баптистерия в Пизе (расположенного по соседству со знаменитой «падающей башней») удастся уговорить хранителя исполнить арпеджио, то, поскольку время реверберации в баптистерии равно 12 с, аккорд будет звучать около четверти минуты, и посетитель заметит удивительное изменение тембра звука: прежде всего затихнут высокочастотные звуки, а низкие частоты будут продолжать звучать. Это производит большое впечатление даже на человека, лишенного музыкального слуха.
Нетрудно видеть, что время реверберации в помещении, где установилось диффузное звуковое поле, связано с коэффициентом поглощения стенок. Поскольку нас интересует время затухания звука, в расчет входит также и объем помещения. Мраморный купол и стены баптистерия дают средний коэффициент поглощения всего 0,03, поэтому значение Т там велико.
Американский ученый Сэбин, исходя из картины непрерывного затухания звука, получил формулу
где V — объем помещения. Если, впрочем, коэффициент поглощения велик, то затухание происходит не непрерывно, а «ступенями»: при каждом отражении у звука «отбирается» большая доля энергии. Чтобы учесть этот эффект, Эйринг модифицировал предыдущую формулу следующим образом:
а Кнудсен добавил в знаменатель формулы Сэбина слагаемое 4тV, которое учитывает поглощение в воздухе (m — пространственный коэффициент затухания звука).
Любопытно, что, тогда как установившийся уровень реверберационного звука в большом помещении ниже, чем в малом, для времени реверберации характерна обратная зависимость. В малом помещении расстояние, пробегаемое звуковыми волнами от одного отражения до следующего, много меньше, и поэтому они поглощаются гораздо быстрее, чем в большом помещении, где то же число отражений происходит в течение значительно более длительного времени.
Само по себе время реверберации редко представляет непосредственный интерес для проблемы шума, но его измерение существенно помогает измерению полного поглощения в помещении. Установившийся уровень реверберации, который часто имеет важнейшее значение, зависит только от полного поглощения и от полной поверхности стенок помещения. В обычных условиях время реверберации определяют при помощи микрофона, усилителя и устройства, регистрирующего уровень; последнее снабжено самописцем, который вычерчивает график затухания звука на движущейся разграфленной бумажной ленте.
При проектировании залов, где требуется хорошая акустика, роль времени реверберации весьма велика, и, хотя в нашей книге эти аспекты акустики практически не затрагиваются, попытаемся все же вкратце рассмотреть этот вопрос. Что вообще подразумевают под термином «хорошая акустика зала»? Любителям музыки прекрасно известно, что одни концертные залы действительно лучше других, но мало кто знает, почему это так. Чтобы добиться хорошей акустики зала, необходимо выполнить три совершенно независимых условия.
Во-первых, время реверберации должно иметь нужное значение. Если оно слишком велико, в помещении возникнет излишняя реверберация: последовательные музыкальные ноты будут набегать одна на другую и результат будет такой же, как если пианист начнет играть на рояле, не снимая ноги с педали. Церковная музыка по своей структуре такова, что ее можно исполнять в помещениях с большим временем реверберации. Идеальным в этом отношении является так называемый строгий стиль, поскольку в нем изменения высоты звука малы, а когда высота изменяется, то продолжающееся звучание предыдущих нот повышает эффект. Но если бы в церкви зазвучал обычный симфонический оркестр, это вызвало бы какофонию звуков. С другой стороны, в Гайд-парке духовой оркестр звучит как-то жидко и несбалансированно, поскольку в открытом пространстве звуки не усиливаются реверберацией. На рис. 44 приведены некоторые данные по оптимальному времени реверберации на частоте 500 Гц для залов различного назначения. Залы, предназначенные только для выступления ораторов, должны обладать малым временем реверберации, чтобы речь звучала наиболее разборчиво.
 |
| Рис. 44. Типичные значения времени реверберации. |
Чтобы исправить положение, достаточно на участок поверхности, от которого отражается волна, нанести какой-либо звукопоглощающий материал. Эхо другого типа могут создать резонансы, такие, как описанные ранее собственные колебания, возникающие при образовании стоячих волн между параллельными стенками. Это приводит к следующим последствиям: во-первых, некоторые музыкальные ноты излишне усиливаются и, во-вторых, время реверберации на этих частотах возрастает, в результате чего некоторые ноты продолжают звучать после того, как остальной звук уже замер.
И наконец, третье условие хорошей акустики зала — его геометрическая форма. Форма зала должка обеспечить не только отсутствие эха или резонансов, но и хорошую слышимость в любой его точке. Последнее особенно трудно, поскольку добиться этого можно только в том случае, если потолок и стены отражают звук во всех направлениях, причем отраженные волны должны доходить до любого места зала с запаздыванием не более чем на 35 мс. Здесь возможны серьезные трудности, так как для получения достаточного времени реверберации необходим большой объем зала, а следовательно, и большая высота помещения, но тогда отражения от высокого потолка могут приходить слишком поздно. В таких случаях применяют подвесные отражатели звука, между которыми оставляют достаточно места, чтобы звук мог проникать в пространство над ними. Множество современных залов устроено именно таким образом.
Зал «Роял Альберт-холл» пользовался дурной славой из-за эха, приходившего от его высокого куполообразного потолка. Причина заключалась не только в очень большой длине пути отраженной волны, но также и в том, что потолок оказывал фокусирующее действие, усиливавшее эхо. Предпринимались попытки ускорить приход первых отражений путем сооружения навеса над оркестром, но эхо удалось устранить, лишь установив под куполом пористые звукопоглощающие «летающие блюдца».
Иногда оказывается очень трудно получить достаточно большое время реверберации в зале, особенно если объем помещения, приходящийся на одно место, мал.
Это обусловлено тем, что и находящаяся в зале публика, и кресла также поглощают звук. Полное поглощение, приходящееся на каждого слушателя, равно 0,5 при 500 Гц, и, следовательно, публика обусловливает 50 % полного поглощения в зале. Но современный любитель музыки в отличие от его предков уже не может удовлетвориться акустикой знаменитых старых залов. Современные туалеты настолько изменились, что поглощение, обусловленное публикой, значительно снизилось. Дамы в мини-юбках в этом отношении не могут конкурировать со своими прабабушками, облаченными в пышные туалеты, и поэтому теперь время реверберации залов, несомненно, увеличилось по сравнению с добрыми старыми временами.
Часто приходится либо испытывать акустические характеристики зала, либо проводить в нем оркестровую репетицию в отсутствие публики. При этом, разумеется, увеличивается время реверберации и изменяются акустические свойства зала. Чтобы преодолеть это осложнение, на нижней стороне сидений делают перфорацию, превращая их таким образом в некое подобие резонаторов Гельмгольца; тогда при откинутых сиденьях эти резонаторы частично компенсируют отсутствие поглощения, обусловленного публикой. Полностью обитое незанятое кресло имеет коэффициент поглощения 0,3 при частоте 500 Гц. В Америке при пробном прослушивании в одном новом зале был предпринят эксперимент с заменой слушателей болванками из микропористого полиуретана. Это мероприятие, кстати, избавило оркестр от возможной недоброжелательной реакции зала!
Обычно в тех случаях, когда необходимо увеличить поглощение на средних и низких звуковых частотах, применяют комбинации звукопоглощающих матов и резонаторов Гельмгольца, а поглощения низких частот добиваются при помощи мембранных и панельных резонаторов. Иногда, чтобы создать поглощение на низких частотах, используют также и большие резонаторы Гельмгольца.
До сих пор при расчетах реверберации мы рассматривали только помещения с диффузным звуковым полем; однако оно характерно далеко не для всякого помещения.
Так, в прямоугольном помещении время реверберации может измениться из-за наличия «акустического» (звукопоглощающего) потолка. Звуковые волны, отражающиеся от пола и потолка, затухают гораздо скорее, чем волны, бегающие между хорошо отражающими стенами помещения. В результате звук сначала затухает быстро, а затем более медленно. В этих случаях обычная формула может привести к неправильной оценке абсолютного уровня реверберационного звука, создаваемого источником с данным уровнем мощности. Однако эта формула по-прежнему остается полезной при расчете относительного эффекта увеличения поглощения в помещении.
Но все полученные формулы вносят только путаницу, когда дело доходит до новейшего варианта в акустическом планировании помещений — помещений открытой планировки. Акустики только сейчас начинают использовать особенности поведения звука в условиях, когда горизонтальные размеры помещения во много, порядка десятка, раз превышают его высоту и когда как потолок, так и пол сильно поглощают звук. При проведении расчетов для диффузного звукового поля предполагается, что звук одинаково часто отражается от всех участков стенок и, следовательно, уровень реверберации почти постоянен по всему помещению. В помещении открытой планировки условия совсем другие и реверберационного поля в обычном смысле слова нет. В таком помещении прямой звук по-прежнему убывает обратно пропорционально квадрату расстояния от источника. Но при расчете реверберации можно не учитывать стен и считать, что помещение бесконечно длинное и широкое, а единственно существенный размер его — это высота. На рис. 45 показаны расположение источника и точки приема на типичном участке помещения открытой планировки. Наиболее сильными отраженными волнами будут те, которые отразились от пола или потолка только один раз. Пол почти всегда оказывается лучшим отражателем, чем потолок. Интенсивность отраженных волн определяется двумя обстоятельствами: длиной пути, в соответствии с законом обратных квадратов, и поглощением потолка и пола.
Если эти величины известны, нетрудно найти интенсивность первых отраженных волн.
 |
| Рис. 45. Траектории звука в помещении с открытой планировкой. |
Как видно из рис. 45, путь прямого звука много короче пути, проходимого отраженными волнами, пока расстояние от источника не превосходит примерно 10 м. Это значит, что при удвоении прямого расстояния путь, который проходят отраженные волны, увеличивается меньше чем вдвое. До расстояний примерно 30 м от источника эффект поглощения звука потолком и полом остается более или менее постоянным. Что происходит на больших расстояниях, мы увидим позднее.
В итоге оказывается, что вблизи источника прямой звук преобладает над отраженным и последним можно пренебрегать. Если уровень мощности источника известен, уровень звукового давления вблизи него можно рассчитать по закону обратных квадратов: при удвоении расстояния уровень падает на 6 дБ. Если средний коэффициент поглощения превышает примерно 0,5, то прямой звук преобладает повсюду. Впрочем, малое поглощение полом, который может быть заставлен различной мебелью, в большинстве случаев снижает средний коэффициент поглощения до 0,4 для частот выше 125 Гц и менее чем до 0,2 при более низких частотах. В таких случаях, начиная с некоторого расстояния, отраженные волны, уровень которых убывает при удвоении расстояния всего на 3 дБ, превзойдут, по интенсивности прямой звук. Обычно это расстояние равно 3 м и соответствующий участок простирается примерно до 10 м, после чего длины путей прямых отраженных волн приближаются друг к другу и при удвоении расстояния уровень вновь убывает на 6 дБ.
Одно из важных следствий сказанного состоит в том, что в помещении открытой планировки субъективное ощущение реверберации отсутствует и весь звук кажется исходящим прямо из источника.
Это объясняется тем, что все отраженные волны успевают прийти за время, меньшее критических 35 мс (о нем мы уже говорили выше); исключение составляют только дальние поля. В действительности, помещения открытой планировки содержат не один, а множество источников звука. Поэтому непосредственно рассчитать уровень окружающего шума не очень просто. Для этого необходимо знать расположение источников и статистическую оценку распределения и числа источников, действующих одновременно в каждый момент времени. В большинстве случаев можно пренебрегать реверберационным звуком дальнего поля, потому что первый тип реверберации, обусловленный ближними источниками звука, всегда оказывается преобладающим, если только в какой-то части помещения не будет значительно более шумно, чем в остальной.
Теперь отвлечемся от помещений открытой планировки, так как сейчас нас интересует только поведение звука, а не критерии шума и тому подобное. Позже мы снова вернемся к этому вопросу.
Итак, подведем некоторые итоги. Во-первых, установлено, что звук ведет себя в помещении так же, как и в открытом пространстве, только тогда, когда стенки помещения практически полностью поглощают звук. Во всех других случаях приходится иметь дело с двумя, если даже не с тремя типами шумовых полей. В обычных помещениях мы имеем дело с прямым звуком во всей области, где он является доминирующим. В этой области звуковое поле с точки зрения слушателя имеет направленный характер и подчиняется закону обратных квадратов. Впрочем, если в помещении с хорошо отражающими стенками находится много источников звука, то суммарное реверберационное поле может превосходить по интенсивности прямой звук вплоть до самых малых расстояний от источника или даже повсюду.
Далее, начиная с определенного расстояния от каждого источника, реверберационное поле становится преобладающим. В этой области звук окружает слушателя со всех сторон, и субъективный эффект получается совсем другим.
Ввиду ненаправленности реверберационного звука попытки заэкранировать его, очевидно, бесполезны. Наконец, в помещениях открытой планировки, с их большими горизонтальными размерами и акустическим потолком, наиболее важные поля лежат между областями прямого звука и действительно реверберационного звука. Это — область непрямого звука.
До сих пор мы молчаливо предполагали, что источник звука находится внутри интересующего нас помещения. Этим, конечно, проблема не исчерпывается, и с этим согласится каждый, кому случалось вздрагивать, когда реактивный лайнер проносился над его домом. С каким звуковым полем мы имеем дело в этом случае? Ответ довольно прост. Во многих случаях шум от наружного источника проникает в помещение через стену. Мы уже видели, что стена, возбуждаемая с одной стороны падающими звуковыми волнами, сама становится источником звука по другую сторону. Поэтому, если звук проникнет в стену, она станет источником звука для помещения, а звуковая мощность этого источника будет зависеть от интенсивности проходящей волны и от площади стены. Если выражать результаты в децибелах, то это значит, что стена площадью 10 м2 излучит на 3 дБ больше звука, чем стена площадью 5 м2. На очень низких частотах стена колеблется так, что излучает плоские волны, подобные волнам, возбуждаемым при движении поршня в трубе; их интенсивность не зависит от расстояния. Впрочем, для большинства частот стена не колеблется как целое, и характер ее вибраций очень сложен. Во всех помещениях, за исключением сильно заглушённых, звуковое поле при проникании шума снаружи имеет преимущественно реверберационный характер.
Отсюда следует важное заключение: эффективность стен помещения как изоляторов звука зависит не только от величины звукоизоляции стен, но и от степени поглощения звука в помещении. Если звук проникает в помещение через сравнительно небольшую площадь, например через окно, прямой звук может оставаться значительным и на некотором расстоянии от окна, а поглощение в помещении скажется лишь на реверберационном звуке.
Рассмотрим теперь обратную ситуацию: предположим, что нас интересует уровень звукового давления в какой-то точке снаружи помещения. Как сказывается в таком случае наличие ограждения, которым служит помещение? Реверберационное поле, создаваемое отражениями от границ помещения, увеличивает эффективный уровень источника, но этот эффект уничтожается за счет звукоизоляции стен (ЗИ, дБ). В самом деле, отраженные волны увеличивают прямой звук внутри помещения в отношении 1/?. Стены помещения можно рассматривать как новый источник звука с уровнем звуковой мощности
Уменьшение шума, обусловленное ограждением, следовательно, будет равно
Это значит, что при малом ? звукоизоляция ограждения существенно снизится. В частности, при ? = 0,05 снижение изолирующего действия ограждения уменьшается на целых 13 дБ.
О чем говорят эти цифры? Главный вывод — нельзя просто вычесть величину звукоизоляции стены в отдельности из исходного уровня звукового давления и надеяться, что получится уровень звука после постройки ограждения, окружающего источник со всех сторон либо отделяющего источник от места наблюдения. Необходимо принять в расчет площадь стены, а также поглощение внутри помещения. Нередко приходилось дорого платить за попытки заключить источник шума в замкнутый объем, гак как при этом шум снаружи почти не снижался, ибо стенки объема внутри служили хорошими отражателями звука.
И еще одна неприятность. Все, что пока говорилось в этой главе, относится к звуку в воздухе. Мы умолчали о том, что, попав в какую-нибудь кирпичную стену, звук распространяется уже в твердом теле, хотя в дальнейшем он снова может выйти в воздух. А в твердых телах звук может распространяться на большие расстояния с очень малыми потерями энергии. Здесь звук не подчиняется закону обратных квадратов, потому что в стене он не расходится во все стороны в виде сферических волн, а канализируется внутри стены в виде плоских или изгибных волн.
При этом возможны крайне нежелательные последствия. Звук в воздухе, падая на стену помещения, превращается в звук в твердом теле. Даже если в результате несогласования импедансов в стену войдет только 10 % энергии воздушного звука, это приведет к уменьшению уровня всего на 10 дБ. Попав в твердую стену, звук не только будет выходить снова в воздух по другую сторону, но и распространится вдоль стены в остальную часть здания. В результате, если в здании имеются два или три смежных помещения, звук будет переходить из одного в другое не только прямо сквозь стену, но и путем распространения вдоль стен и перекрытия и дальнейшего переизлучения в воздух. На рис. 46 показаны пути, по которым звук может перейти из одного помещения в другие. К сожалению, бетон — один из наилучших твердых проводников звука, так как внутреннее поглощение звука в нем весьма мало: звук в жилом доме может пропутешествовать по бетону от верхнего этажа жилого дома до самого подвала.
 |
| Рис. 46 Боковые пути передачи звука между помещениями. |

[17] Рассуждая таким образом, автор, по-видимому, принимает, что источник излучает постоянную мощность и поглощение в воздухе отсутствует. Более реально говорить об источнике с постоянной объемной скоростью; тогда интенсивность стремится к конечному значению, если только частота излучения не совпадает с какой-либо из собственных частот колебаний помещения. — Прим. ред.
[18] Приведенная цифра (4 дБ) относится только к реверберационному звуку, который в этом случае мал по сравнению с прямым звуком. Поэтому изменение почти не скажется на суммарном уровне звука в помещении, и по отношению к этому суммарному уровню «закон сокращающихся доходов» справедлив. — Прим. ред.
